Ремонт генератора ваз 2121

Ремонт генератора

Разборка генератора

Удалив гайки с удлинителя 21 (рис. 7-9) контактного болта и отвернув винты крепления, снимите защитный кожух 19 со шлангом. Отсоедините пучок проводов 22.

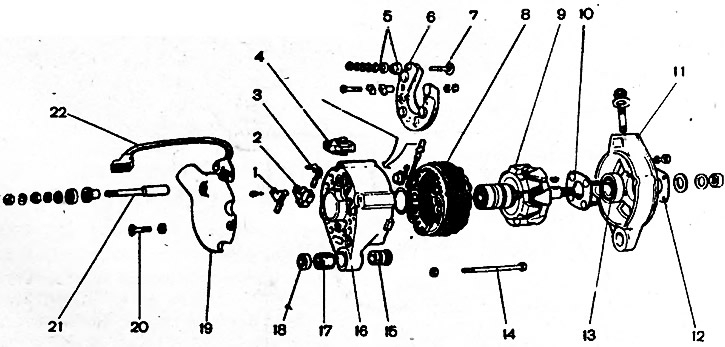

Рис. 7-9. Детали генератора: 1 — «отрицательная» щетка; 2 — щеткодержатель; 3 — «положительная» щетка; 4 — колодка штекера нулевого провода; 5 — изолирующие втулки; 6 — выпрямительный блок; 7 — контактный болт; 8 — статор; 9 — ротор; 10 — внутренняя шайба крепления подшипника; 11 — крышка со стороны привода; 12 — наружная шайба крепления подшипника; 13 — подшипник ротора; 14 — стяжной болт; 15 — поджимная втулка; 16 — крышка со стороны контактных колец; 17 — буферная втулка; 18 — втулка; 19 — защитный кожух; 20 — винт крепления кожуха; 21 — удлинитель контактного болта; 22 — пучок проводов

Отверните винты и снимите щеткодержатель 2 со щетками.

Отверните гайки стяжных болтов 14 и снимите крышку 11 генератора вместе с ротором.

Зажмите ротор в тисках, отверните гайку шкива и съемником 02.7823.9504 снимите шкив с вала ротора. Выньте из паза на валу сегментную шпонку и снимите крышку 11.

Отверните гайки винтов, соединяющих наконечники вентилей с выводами обмотки статора, выньте из колодки 4 штекер нулевого провода и извлеките статор 8 из крышки 16 генератора.

Отверните гайку контактного болта 7 и снимите выпрямительный блок 6.

Сборка генератора

Собирается генератор в последовательности, обратной разборке.

Несоосность отверстий в лапах крышек генератора должна быть не более 0,4 мм. Поэтому при сборке необходимо вставлять в эти отверстия специальный калибр.

Коническая пружинная шайба шкива выпуклой стороной должна соприкасаться с гайкой. Гайку шкива затягивайте моментом 38,2-61,7 Н·м (3,9-6,3 кгс·м).

Замена щеткодержателя

Если щетки износились и выступают из щеткодержателя меньше, чем на 5 мм, то замените щеткодержатель со щетками.

Перед установкой щеткодержателя продуйте место установки от угольной пыли и удалите протиркой масло, смешанное с угольной пылью.

Замена подшипника ротора со стороны привода

Чтобы извлечь неисправный подшипник из крышки, отверните гайки винтов, стягивающих шайбы крепления подшипника, снимите шайбы с винтами и наручном прессе выпрессуйте подшипник. Если гайки не отворачиваются (концы винтов раскернены), то спи пите концы винтов.

Устанавливать новый подшипник в крышку генератора можно только в том случае, если отверстие для подшипника не деформировано и его диаметр не более 42 мм Если отверстие имеет больший диаметр или деформировано, замените крышку новой.

Подшипник в крышку запрессовывается на прессе и затем зажимается между двумя шайбами, стянутыми винтами с гайками. После затягивания гаек концы винтов раскерните.

Источник

Ремонт и обслуживание генератора

Электрооборудование автомобиля представляет собой взаимосвязанный комплекс. Генератор, аккумуляторная батарея, стартер, освещение, вспомогательное оборудование… Вся схема построена вокруг источника электроэнергии. Стало быть, поломка и последующий ремонт – это серьезная проблема для владельца ВАЗ 2121.
Подключение такое же, как и на остальных автомобилях ВАЗ тех лет выпуска. А нагрузка существенно выше. Современные моторы добавляют таких потребителей, как электронные модули управления двигателем. Электрические вентиляторы охлаждения и дополнительные системы комфорта, увеличивают потребляемый ток.

Существует три вида генераторов, которые можно установить на популярные российские внедорожники. Напряжение на выходе одинаковое, а вот остальные параметры разнятся.

Для карбюраторных моторов достаточно мощности 600-750 Вт. Максимальный ток, который можно было снять – 40-50 ампер.

Лампа контроля на приборной панели. Это самый надежный индикатор, поскольку подключение ее питание берется именно от регулятора напряжения. Как снять генератор на ниве:

Если величина выше или ниже установленного значения – лампа горит или моргает. Подробности индикации могут отличаться на разных моделях, поэтому внимательно изучите инструкцию по эксплуатации. Свет фар не такой яркий, как при нормальной работе. При прокручивании стартера напряжение «просаживается» настолько, что это заметно по морганию ламп. Меняется звук работы двигателя, слышны посторонние шумы. Теряется мощность мотора, (при условии, что остальные системы исправны). Из генератора слышен запах горелой изоляции. На клеммах АКБ при работающем двигателе меньше 13 вольт.

Поломка влечет за собой не только потерю заряда аккумулятора. Если генератор заклинит, может оборваться ручей ковый ремень. В этом случае потеряет работоспособность все навесное оборудование автомобиля. Дальнейшее движение станет невозможным.
Если ремонт в полевых условиях невозможен, постарайтесь дотянуть до ближайшего сервиса на аккумуляторе. В дневное время суток необходимо выключить все световые приборы, включая Дхо. Блоки комфорта должны быть обесточены. Отключите один из вентиляторов охлаждения радиатора (если на улице не слишком жарко). При экономном расходовании ампер-часов, на одном аккумуляторе можно ехать до 3 часов.

Чтобы понять, как работает устройство, изучите компоновочную схему:

Основных причин для ремонта три:

Перегорел регулятор напряжения. Вышел из строя диодный мост. Обрыв или короткое замыкание в обмотках.

Для начала, генератор надо снять. Перед отсоединением проводки, тщательно зарисуйте или сфотографируйте схему соединения. Расположите узел на чистой поверхности, мусор не должен попадать внутрь. Как подключить генератор на ниве:

Отсоедините регулятор напряжения и плату диодного моста. Прозвоните диоды и соединительные шины тестером.

Неисправные радиодетали обычно видно без измерения. Их ремонт невозможен, только замена.

Осмотрите токосъемные дорожки ротора. Медная поверхность должна быть без оксидного налета, трещин и прочих повреждений.

При необходимости можно зачистить ее мелкой шкуркой.
Подключите тестер к обмоткам статора и ротора, и проверьте их на обрыв или короткое замыкание. Замена генератора не потребуется, обмотки легко восстанавливаются.
После устранения поломок, соберите корпус, не повреждая внутренние части. Установите узел на место, затяните приводной ремень, и проверните коленвал, не заводя двигатель. Тем самым, вы проверите правильность установки.
Затем заведите мотор, и проверьте напряжение заряда. Если оно превышает 13,8 вольт – ремонт завершен успешно.

Источник

ВАЗ 2121 3дв. внедорожник, 75 л.с, МКПП, 1977 г.в. — неисправности генератора

Что представляет собой генератор

Генератор – устройство переменного тока, у которого в процессе работы возникает электромагнитное возбуждение. Конструкция генератора имеет встроенный выпрямительный блок, оборудованные диодами, выполненными из кремния, а также электронным регулятором напряжения.
Таким образом, агрегат из механической энергии создает электрическую и подпитывает аккумулятор автомобиля, а также обеспечивает энергией его устройства и системы. Схема соединений генератора на Нива-2121, 21213, 21214 представлена на рисунке.

Руководство по снятию и подключению генератора

Для снятия агрегата необходимо подготовить набор инструментов: ключи на «10» и «19», трещетки с головками, молоток и небольшой удлинитель.

Процесс состоит из следующих действий:

• В первую очередь снимается отрицательная клемма с АКБ.
• Далее необходимо демонтировать защиту двигателя и правый брызговик.
• Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
• На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
• Затем откручивается вернее крепление, на котором находится натяжитель ремня.
• Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
• После замены или ремонта агрегат устанавливаем на место в обратном порядке.

Как проверить генератор авто? 5 способов проверки мультиметром

Существуют аппаратные и визуальные способы, как проверить генератор машины. Однако владелец должен знать устройство и предназначение этого электроприбора, чтобы осуществить диагностику правильно. Данное руководство поможет избежать поездки в СТО и сэкономить эксплуатационный бюджет.

Рис. 1 Проверка генератора авто

При подозрении в нарушении работы генератора владелец авто первым делом стремится выявить поломку самостоятельно. Существует несколько способов проверки, которые предполагают измерение как на снятом, так и на недемонтированном устройстве. Проверка в обоих случаях будет достоверной. Помимо того, что нужно знать, как проверить генератор, необходимо выяснить причины, по которым он может выйти из строя.

Генератор автомобиля служит для питания бортовой сети, электрооборудования и зарядки аккумуляторной батареи во время работы силового агрегата. Это механизм, который вырабатывает переменный ток, преобразуя механическую энергию вращения ротора (обмотка «плюс») в статоре (неподвижная часть обмотки «минус») в электрическую. Крутящий момент подаётся от коленчатого вала на шкив привода.

Все неисправности генератора бывают двух видов: механическая поломка узлов, сбои в электрике. В любом случае установить причину нарушения можно проверкой напряжения на разных участках и элементах несколькими способами.

Таблица типичных неисправностей генератора

Признаки неисправностиДиагностикаСпособ устранения

Не горит индикатор заряда АКБ на приборной панели при включенном зажигании	АКБ разряжен	Зарядка АКБ
Перегорел предохранитель в блоке, либо лампочка индикатора	Замена предохранителя, лампочки
Нарушен контакт массы на корпусе генератора	Закрепить болтовое соединение контакта, очистив от окислов
Обрыв проводки от генератора к выводам приборной панели, либо нарушение контактов	Устранить обрыв, зачистить контакты
Износ щёток коллектора генератора	Замена щёток, либо генератора
Нарушен зазор на щётках и контактных кольцах ротора	Отрегулировать зазор
Выход из строя колец ротора	Замена ротора, либо генератора
Поломка реле регулятора напряжения	Замена регулятора
Индикатор заряда АКБ гаснет при увеличении оборотов	Ослабление привода ремня генератора	Отрегулировать натяжение
Обрыв привода ремня	Заменить ремень
Выход из строя диодного моста	Замена блока диодов
Нарушен кабель силового провода между АКБ и генератором	Замена силовых кабелей
Реле-регулятор вышло из строя	Замена реле
Индикатор постоянно горит	Короткое замыкание в цепи	Устранить нарушение проводки
Короткое замыкание в блоке диодов	Проверить контакты в блоке, заменить проводку
Сбой в системе ЭБУ	Проверить блок-контроллер, скинуть ошибку ЭБУ
Разряжена АКБ	Зарядить аккумулятор
Индикатор продолжает гореть при выключенном зажигании	Замыкание в цепи	Устранить нарушенную проводку
Замыкание в блоке диодов	Зачистить контакты диодов, либо заменить
Перегрев и закипание электролита АКБ	Поломка реле-регулятора	Замена реле

Устройство автомобильного генератора ссылка 1Обозначения клемм генератора, схемы ссылка 2Как проверить ДМРВ своими руками ссылка3

О том как проверить автомобильный генератор своими руками

А еще интересно: Нерегулируемые ступичные подшипники на ниву

Генератор играет в автомобиле очень важную роль, для двигателя он — вроде мини электростанции, которая снабжает всю бортовую сеть автомобиля, включая аккумулятор (АКБ). Неисправность генератора приведет к неминуемой полной разрядке АКБ, после чего двигатель вашего автомобиле просто перестанет работать, равно как и вся бортовая сеть.

В итоге вам придется «прикуривать» свой автомобиль или искать новый источник энергии. Очень важно вовремя обнаружить неисправность генератора, для того чтобы не допустить вышеописанного сценария. Для того чтобы произвести диагностику генератора нужно обладать определенными навыками и инструментом.

В этой статье я расскажу вас о том, как проверить генератор в домашних условиях при помощи мультиметра.

• Для начала о мерах предосторожности и правилах безопасности во время проверки
• Нужно быть предельно осторожным и понимать то, что делаешь, для того чтобы нечаянно не повредить генератор или его детали (реле регулятор, диоды выпрямительного моста).
• Запрещено:

Проверять работоспособность генератора путем проверки его «на искру», то есть методом короткого замыкания.Соединять клемму «30» (иногда обозначаться как «В ») с клеммой 67 («D ») или «массой».Допускать работу генератора при выключенных потребителях, например при отключении его от аккумуляторной батареи.

1. Проверять вентили генератора напряжением выше 12 В.
2. Можно и нужно:

Проверять исправность генератора при помощи вольтметра или амперметра.Во время сварочных работ на кузове автомобиля необходимо отключать провода от генератора и АКБ.Во время замены проводки в системе генератора провода должны иметь такое же сечение и длину как и «родные» провода.

Перед тем как проверить генератор убедитесь в правильном натяжении ремня генератора, а также исправности всех соединений и клемм. Нормальной считается натяжка ремня, при которой нажимая большим пальцем на середину ремня, он прогнется не больше чем на 10-15 мм.

Проверка генератора автомобиля своими руками

Чтобы проверить регулятор напряжения вам потребуется вольтметр со шкалой от 0 до 15 В. Прежде чем приступать к проверке дайте мотору поработать на средних оборотах при включенных фарах примерно 15 минут.

Не лишним будет также проверить регулируемое напряжение, для этого подключите вольтметр непосредственно к клеммам АКБ. Правда, результаты такой проверки нельзя считать на 100% правильными, потому что есть вероятность проблем с проводкой. Если вы уверены в исправности проводки, тогда результатам можно доверять.

Мотор должен работать на высоких оборотах, которые приближены к максимальным, фары и другие потребители электроэнергии автомобиля должны быть включенными. Размер напряжения должен совпадать с параметрами вашего автомобиля.

Проверка диодного моста относится к комплексу проверок генератора. Для того чтобы проверить диодный мост подключите вольтметр или мультиметр к зажиму «30» («В ») генератора, а также к «массе», и включите прибор в режим измерения переменного тока. Переменный ток на диодном мосту не должен превышать 0,5 В, если у вас вышло больше — скорее всего диоды неисправны.

Пробои на «массу»

Проверка пробивания на «массу» не будет лишней в случае если «гена компостирует мозги». Для этого необходимо отключить аккумуляторную батарею и провод генератора, который идет к клемме «30» («В »).

После этого подключите прибор между клеммой «30» («В ») и отключенным проводом генератора.

Смотрим на показания — если на приборе ток разряда превышает 0,5 мА, скорее всего есть пробой диодов или изоляции обмоток генератора.

Сила тока отдачи генератора проверяется при помощи специального зонда («примочка» дополнение к мультиметру в виде зажима или клещей), которым провод охватывают, измеряя тем самым силу тока, идущего по проводу.

А еще интересно: Нива шевроле датчик скорости — Автожурнал MyDucato

В конце измерений вам необходимо подсчитать сумму показаний. Далее, включите все потребители (которые вы включали поочередно) одновременно и произведите замер показаний мультиметра. Величина не должна быть меньше суммы показаний отдельно измеренных показателей, допустимое расхождение — 5 А.

Проверка тока возбуждения генератора выполняется посредством запуска двигателя и последующей его работы на высоких оборотах. После чего измерительный зонд помещается вокруг провода, ведущего к клемме 67 («D »). Исправный генератор должен показать величину тока возбуждения — равную 3-7 А.

Чтобы проверить обмотки возбуждения потребуется снятие регулятора напряжения, а также щеткодержателя. Если будет необходимость произведите зачистку контактных колец и проверьте обмотку на предмет отсутствия обрывов и замыканий на «массу».

Проверять необходимо омметром, его щупы прикладываются к контактным кольцам, после чего снимаются показания. Сопротивление должно быть в пределах от 5 до 10 Ом. После подключите один электрод прибора к любому из контактных колец, а другой к статору генератора.

На дисплее должна показываться бесконечно высокое сопротивление, в противном случае — обмотка возбуждения где-то замыкает на «массу».

Лампа зарядки АКБ ВАЗ 21214

после замены ремня генератора пропала зарядка

, в результате сел аккумулятор и контроллер отказался работа.Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное релеможно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт. Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, при пробое – светится постоянно. Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Читать новости о новой Ниве

• Передний мост. ВАЗ 21213, 21214 (Нива)
• Как прокачать сцепление на «Ниве»? Алгоритм действий
• Замена сальника ведущей шестерни переднего моста Ваз 2121 Нива 2131
• Установка и отзывы об евроручках для Нивы 4х4 (ВАЗ 2121, 2131) » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA
• Как прокачать тормоза на «Ниве» самостоятельно? «
• Кран отопителя салона Ваз 2121 Нива 2131
• Лифт Нивы 2121 своими руками: чертежи, размеры
• Нива Рысь 4х4: чем лучше простой Нивы «

Характеристики штатного генератора

Основные характеристики генератора, установленного заводом-производителем в Нива 21214, 21213, 2121, будут рассмотрены на примере генератора типа 9412.3701:

• ток – 80А;
• напряжение – 13,2 В,
• вращение – правое.

Стоимость штатных моделей электрогенераторов составляет 5-7 тыс. рублей. При возникновении поломки агрегата возможна замена его составных частей либо полная замена на оригинал или аналоги. Цена наиболее распространенных представлена в таблице.

Аналог	Артикул	Стоимость, в рублях
Генератор ВАЗ-2104-21073,21214	9412.3701-03	5900
Генератор ВАЗ-2104-21073,21214	372.3701-03/05	3800
Генератор ВАЗ 2121-21213,21214	9412.3701	5450

Из таблицы видно, что в процессе замены генератора на Ниве можно отдать предпочтение более дешевому универсальному аналогу.

Неисправности генератора

В процессе эксплуатации любого автомобиля нередко возникают какие-либо неприятные ситуации в виде выхода из строя того или иного элемента. Нива не является исключением, и чаще всего страдает генератор.

Если кажется, что генератор неисправен, рекомендуется проверить его работоспособность с помощью мультиметра. Для этого потребуется запустить двигатель и проверить напряжение на клеммах аккумулятора. Стандартное значение, которое должен показывать мультиметр, составляет 13,6 В.

Если показатели во время замера выше, значит, в конструкции произошел обрыв или замыкание обмоток. То же самое можно сказать и про случай, когда напряжение ниже указанного числа. Данную процедуру проводят вне зависимости от двигателя: инжектор или карбюратор.

Также, если поломка вызвана другой причиной, можно выполнить замену самого генератора. Обычно за проведением замены обращаются в специальные СТО, но при необходимости работы можно выполнить и своими руками.

Сколько должен выдавать генератор на ниве?

Существует три вида генераторов, которые можно установить на популярные российские внедорожники. Напряжение на выходе одинаковое, а вот остальные параметры разнятся.

Для карбюраторных моторов достаточно мощности 600-750 Вт. Максимальный ток, который можно было снять – 40-50 ампер.

Важно! Генератор для старых модификаций НИВЫ нельзя ставить на новые моторы. Перегрузка быстро выведет его из строя, потребуется ремонт.

Если замена необходима – такое решение может быть только временным. Инжекторные моторы, выпускавшиеся до 2003 года, комплектовались с мощностью от 1100 до 2000 Вт. Ток нагрузки от 80 до 130 ампер. Оба поколения комплектовались моноклиновым шкивом. Генераторы этого типа
можно установить на старые карбюраторные ДВС без последствий. Современные верхневальные моторы оснащены аналогичными источниками энергии, только шкив рассчитан на большую нагрузку – он поликлиновый, как и ремень.

Замена генератора

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

Процедура представляет собой следующую последовательность действий:

• Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
• После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
• После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.

• Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
• Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.

• Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.

• Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.

• Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

А еще интересно: Тюнинг Нивы 4х4 своими руками: обновление салона Лады Ваз-2121

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Разборка и сборка генератора Нива 2121, Нива 2131

Ремонт генератора, особенности сборки и разборки генератора нива 2121, порядок замены деталей генератора автомобиля нива 2131, ваз 2121. Снятие и установка генератора карбюраторного двигателя Устройство генератора Нива 2121, Нива 2131, ремонт своими руками ремонт электрооборудования генератор, дефектовка и проверка
Работу проводим на смотровой канаве или подъемнике.

Снимаем пластину защиты поддона картера и правый брызговик двигателя (см. Снятие пластины защиты поддона картера нива 2131 и брызговика карбюраторного двигателя). Снимаем ремень привода насоса охлаждающей жидкости (см. Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости).

Пассатижами ослабляем хомут резинового воздухозаборника.

Снимаем воздухозаборник с патрубка защитного кожуха генератора.

Разъединяем вывод «61» генератора нива 2121.

Сдвинув резиновый чехол, ключом «на 10» отворачиваем гайку крепления проводов к удлинителю вывода «30» генератора.

Головкой «на 17» отворачиваем гайку крепления генератора ваз 2121 к натяжной планке.

Накидным ключом «на 19» отворачиваем гайку болта крепления генератора к кронштейну…

…и вынимаем болт.

Генератор вынимаем из моторного отсека вниз.

В проушине задней крышки генератора установлены резиновая и металлические втулки.

Ключом «на 10» отворачиваем гайку изолирующей втулки удлинителя вывода «30» генератора.

…и внутреннюю изолирующие втулки.

Шлицевой отверткой отворачиваем два винта крепления защитного кожуха к генератору ваз 2131.

Снимаем защитный кожух.

Отсоединяем провод от вывода «61».

Ключом «на 10» отворачиваем удлинитель вывода «30».

Отсоединяем провод от регулятора напряжения.

Крестообразной отверткой отворачиваем два винта крепления регулятора напряжения и щеткодержателя.

Снимаем регулятор напряжения с щеткодержателем.

Ключом «на 19» отворачиваем гайку шкива генератора. Ротор ваз 2121 от проворачивания можно застопорить отверткой (не погните крыльчатку).

Снимаем с вала шайбу,…

Поддеваем отверткой и снимаем сегментную шпонку,…

…под которой расположена шайба без шпоночного паза.

Ключом «на 10» отворачиваем гайку крепления клеммы конденсатора.

Снимаем клемму и, отвернув крестообразной отверткой винт, демонтируем конденсатор.

Остро заточенной чертилкой или краской помечаем взаимное расположение крышек и статора для последующей сборки.

Головкой «на 10» отворачиваем четыре гайки стяжных болтов.

Снимаем переднюю крышку.

Для замены подшипника ключом «на 8» с наружной стороны крышки отворачиваем четыре гайки винтов крепления пластин.

Снимаем пластины с винтами.

Инструментальной головкой подходящего размера (или отрезком трубы) выпрессовываем подшипник из крышки.

На валу ротора расположено упорное кольцо.

Наворачиваем на резьбу вала гайку, зажимаем ее в тиски и рывком снимаем заднюю крышку со статором.

При затруднении в снятии ротора постукиваем по его торцу выколоткой из мягкого металла через окно регулятора напряжения.

Разъединяем ротор и статор ваз 2121.

Съемником спрессовываем подшипник с вала ротора.

Головкой «на 8» отворачиваем три гайки крепления клемм статора к выпрямительному блоку.

Поддеваем отверткой и снимаем статор.

Снимаем выпрямительный блок.

Вынимаем из выпрямительного блока контактный болт.

Собираем генератор нива 2121 в обратной последовательности. Гайки винтов крепления пластин подшипника передней крышки ставим на резьбовой герметик. Новые подшипники запрессовываем в переднюю крышку и на вал ротора подходящими отрезками труб.

Генератор Ваз 2121, Нива 2131

Описание генератора

Описание генератора Нива 2121, Нива 2131

Проверка исправности генератора

Проверка генератора Нива 2121, Нива 2131

Разборка и сборка генератора инжекторного двигателя

Снятие и установка генератора Нива 2121, Нива 2131

Снятие и установка генератора карбюраторного двигателя

Разборка и сборка генератора Нива 2121, Нива 2131

Узлы и схемы электрооборудования Ваз 2121, Ваз 2131

Диагностика схем электрооборудования автомобиля нива 2121. Инструкции по ремонту электрооборудования: генератора, стартера. Схема автомобиля нива 2131.

схемы и электрооборудование, устройство

генератор, дефектовка и проверка

стартер, обслуживание, устройство

освещение, осмотр и замена деталей

стеклоочиститель ремонт своими руками

панель приборов, замена и установка

Нюансы

При замене генератора на Нива 21213, 2121, 21214 возникает ряд тонкостей, и один из них – это расположение генераторного агрегата. Он находится в нижней части моторного отсека.

Собственно, поэтому и возникают проблемы с эксплуатацией конструкции: во время езды на генератор попадают различные загрязнения, а также капает охладительная жидкость. Если не хочется постоянно менять генераторный блок, то рекомендуется перенести его наверх.

Чтобы в процессе эксплуатации автомобиля не возникало никаких проблем, важно следить за состоянием машины. И в первую очередь рекомендуется регулярно проводить осмотр генератора.

Так, при моргании лампочки «АКБ» на приборной панели, при возникновении подозрительных шумов или скрипящих звуков уже следует насторожиться и задуматься о том, что генератор работает неправильно.

Своевременный осмотр поможет избежать неприятных ситуаций в виде поломок составляющих элементов генератора, и как следствие, выхода из строя целых электрических систем.

Читать новости о новой Ниве

• Как проверить генератор своими силами: проверка генератора не снимая с машины, реле-регулятора, диодного моста
• Нива шевроле где находится реле стартера
• Генератор Нива 2121, 21213, 21214: какой установлен, замена
• Генератор Нива 2121, 21213, 21214: какой установлен, замена
• Генератор Нива 2121, 21213, 21214: какой установлен, замена
• Генератор Нива 2121, 21213, 21214: какой установлен, замена
• Перенос генератора на верх 21214
• Генератор Нива 2121, 21213, 21214: какой установлен, замена

Г) Неисправны диоды или выпрямительный блок

Для оценки состояния упомянутых компонентов (отрицательных, положительных и дополнительных диодов), вооружитесь маломощной лампой и АКБ. На схеме цифрами обозначены диоды: 1. Положительные

Работоспособность определяется путем подключения «» к 30 выводу генератора (для положительных), болтам выпрямительного блока (для отрицательных) или к 61 (для дополнительных), а «-» на его корпус (для отрицательного) или на любой из болтов выпрямительного блока (для положительных и дополнительных). Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод – диодный мост придется заменить. Будьте внимательны к индикации на панели приборов. Нередко значок горит вполсилы и не заметен при ярком свете.

Чиатйте также: Куда Уходит Масло Из Двигателя

Источник
