Главный тормозной цилиндр — разборка и сборка

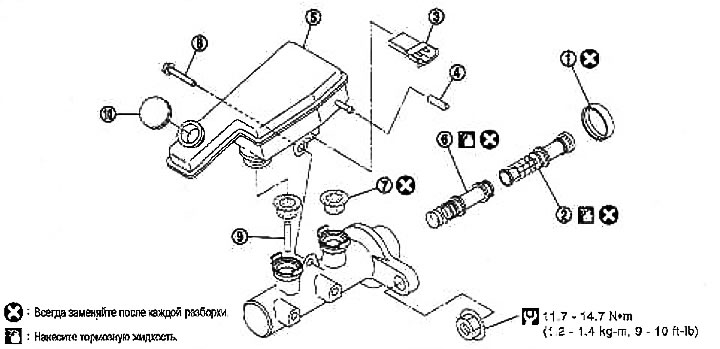

1. Стопорный колпак; 2. Первичный поршень в сборе; 3. Разъем датчика уровня тормозной жидкости; 4. Шланг бачка сцепления (на моделях с МКП); 5. Бачок; 6. Вторичный поршень в сборе; 7. Резиновая втулка; 8. Винт; 9. Стопор поршня; 10. Крышка бачка

Разборка

Внимание: Снимайте бачок главного цилиндра только в случае крайней необходимости.

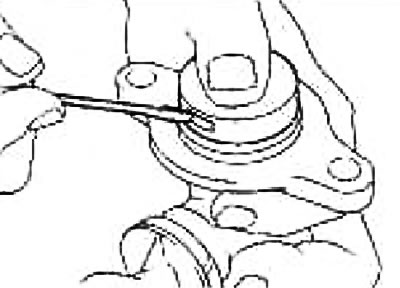

1. При помощи отвертки отогните язычки стопорного колпака наружу, как показано на рисунке и снимите стопорный колпак с главного цилиндра.

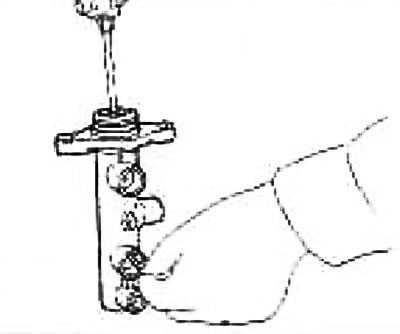

2. Выверните крепежный винт бачка из корпуса цилиндра.

3. Снимите бачок и выньте резиновую втулку из корпуса цилиндра.

4. При помощи отвертки с плоским жалом вдавите поршень, как показано на рисунке Выньте стопор поршня из корпуса цилиндра.

Внимание: Не повредите внутренние стенки цилиндра.

5. Осторожно, без перекосов, во избежание повреждения стенок цилиндра выньте первичный поршень в сборе.

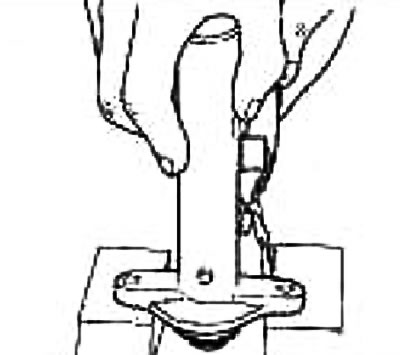

6. Слегка постучите фланцем по деревянному бруску и осторожно, без перекосов, во избежание повреждения стенок цилиндра выньте вторичный поршень в сборе.

Проверка после разборки

Проверьте, нет ли повреждений, износа, коррозии, и точечной пористости на внутренних стенках главного цилиндра. При необходимости замените цилиндр.

Сборка

Внимание:

• При очистке и сборке не пользуйтесь минеральными маслами, напр., керосином или бензином.
• Убедитесь, что на внутренних стенках, поршне и уплотняющей манжете цилиндра нет посторонних частиц. Не повредите компоненты специнструментом при сборке.
• Не роняйте компоненты. Не ставьте компоненты, которые падали.

1. Нанесите тормозную жидкость на внутренние стенки корпуса цилиндра и контактную поверхность поршня в сборе.

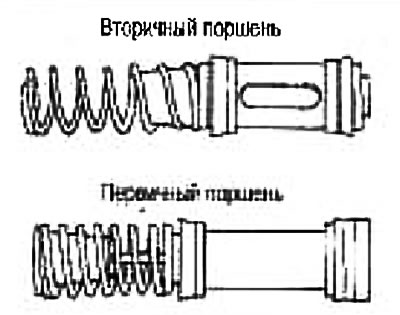

2. Вставьте в корпус цилиндра сначала вторичный поршень в сборе, а затем первичный поршень в сборе.

Внимание:

• Не используйте первичный и вторичный поршни повторно.
• Соблюдайте направление установки манжеты поршня. Вставляйте ее без перекосов, чтобы она не задевала за внутренние стенки цилиндра.
• Всегда заменяйте комплект внутренних деталей в сборе.

3. Визуально проверьте направление установки прорези во вторичном поршне через отверстие под бачок в корпусе цилиндра и вставьте стопор поршня.

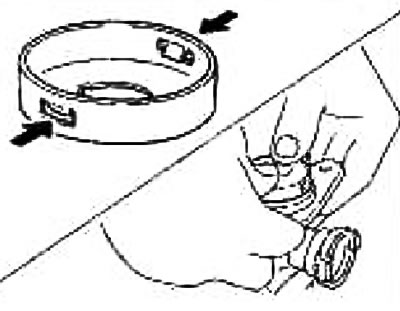

4. Наденьте на поршень стопорный колпак Вдавливайте стопорный колпак, пока его язычки полностью не войдут в канавку на корпусе цилиндра.

Внимание: Не используйте стопорный колпак повторно.

5. Нанесите тормозную жидкость на резиновую втулку и вдавите в корпус главного цилиндра.

Внимание: Не используйте резиновую втулку повторно.

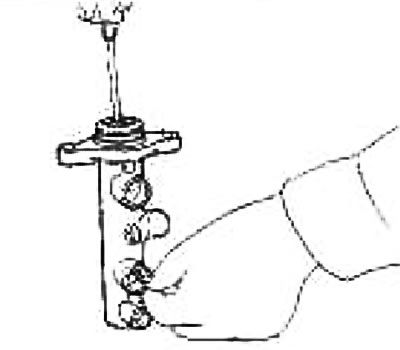

6. Установите бачок и вверните крепежный винт в корпус цилиндра.

Источник

Ремонт главного тормозного цилиндра ниссан ноут

Nissan Note. Вибрация при торможении

Причины вибрации при торможении

Вибрация при торможении
Причина неисправности	Методы устранения
Деформация тормозного диска	Замените оба диска
Повышенный осевой люфт колеса (сильный износ подшипников передних колес или ослабление крепления гайки ступицы)	Подтяните гайку ступицы колеса, при необходимости замените подшипник
Овальность тормозного барабана	Проточите или замените барабан
Заклинен поршень в заднем колесном цилиндре	Замените цилиндр
Накладка тормозной колодки отслоилась от основания	Замените колодки (одновременно все на одной оси)
Ослабла или сломана стяжная пружина задних тормозных колодок	Замените пружину

ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

ПРИЧИНА 1: ИЗНОС ДИСКА ИЛИ СТУПИЦЫ

Вибрация может возникать в результате нарушения центровки при установке тормозного диска по отношению к суппорту или ступицы.

Проверьте наличием ржавчины или грязи на поверхности ступицы колеса так как они препятствуют плотной посадке тормозного диска и ступицы. Снимите и очистите поверхности от ржавчины и грязи.

Проверьте поверхность сопряжения тормозного диска на предмет деформации вызванного излишним усилием затяжки. Замените диск соблюдая момент затяжки болтов.

Проверьте на предмет деформации ступицу, бывают случаи ее деформации. Попробуйте поменять положение диска, проверьте биение диска специальным прибором оно должно быть в пределах допустимого. Если не удается получить биение в пределах допуска, то необходимо техническое обслуживание ступицы.

Проверьте правильность установки колеса. При установке колес с типоразмером не регламентированных производителем часто используются специальные проставки, неправильная их установка либо нарушенная геометрия может служить причиной вибрации.

Проверьте специальным прибором биении при установленном колесе, если оно не соответствует норме может потребоваться замена колеса.

ПРИЧИНА 2: СИЛЬНЫЙ ПЕРЕГРЕВ И ДЕФОРМАЦИЯ ДИСКА

При интенсивном режиме торможения происходит значительное увеличение температуры тормозного диска, это может привести к его локальной деформации. В этих точках тормозная колодка и диск соприкасаются и появляется биение.

Проверьте наличие признаков нарушения режима эксплуатации (желто-темные пятна являются признаком перегрева). Устранить причину такой вибрации может помочь проточка дисков, но есть вероятность что она уйдет не на долго и подобная процедура не рекомендуется производителями дисков. Лучшим способом решения этой проблемы будет замена дисков и тормозных колодок.

ПРИЧИНА 3: НЕРАВНОМЕРНАЯ ТОЛЩИНЫ ДИСКА

Для эффективного торможения толщина диска по всей рабочей поверхности должна быть одинаковой. Если рабочая поверхность имеет утончение то в процессе работы тормозная колодка теряет контакт с диском и затем снова прижимается к нему по мере вращения диска. В этом случае возникает вибрация.

Проверьте специальным инструментом толщину диска по всей его поверхности. Если толщина не равномерная можно проточить тормозной диск (не рекомендуется производителями дисков) либо заменить его на новый. Возникновение такого рода проблемы можно предупредить соблюдая правильный режим притирки новых тормозных дисков и колодок т.е. избегать резкого торможения первые 200-300 км.

Деформация наконечников и проблемы с рулевой тягой. Автомобилисты-новички зачастую не могут самостоятельно идентифицировать поломку. При наличии ненормальных сгибов, первопричина становится понятной даже при визуальном осмотре. Так или иначе, но лучше доверить диагностику специалистам в автосервисе, потому что у них есть всё необходимое оборудование и соответствующие навыки.

Источник

Ремонт главного тормозного цилиндра Nissan Note

Как определить, что тормозным цилиндрам требуется замена? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:

• педаль тормоза проваливается, торможение начинается в самом конце её хода
• слишком короткий ход педали
• требуется прикладывать усилие, чтобы авто начал тормозить
• колодки постоянно прижаты к дискам

Доверяйте замену главного тормозного цилиндра только профессионалам!

ПРОВАЛИЛАСЬ ПЕДАЛЬ ТОРМОЗА Nissan Note . ЭТО ТОЧНО ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР?

Чтобы дать ответ на этот вопрос следует провести диагностику тормозной системы Nissan Note, но сделать предварительную оценку можно по уточняющим симптомам:

1. Отклик тормозной системы на нажатие педали заметно снизился.
2. Требуется со всей силы давить на педаль, чтобы авто остановилось.
3. Провал педали – тормоза срабатывают в самом конце, когда педаль практически прижата к полу.

Эти признаки нередко сопровождают и другие неисправности тормозной системы Nissan Note. Чтобы сузить список возможных неисправностей, рекомендуем обратить внимание на поведение автомобиля при торможении:

1. Машина уходит с траектории даже при плавном торможении на ровной дороге – признак неполадки в тормозном контуре или в узле одного колеса.
2. Посторонние звуки – скрипы, писк – больше присущи изношенным тормозным колодкам и дискам.
3. Сильный нагрев дисков и колодок – проблема с суппортом.

Если вы не обнаружили никаких признаков из второго блока, зато отметили хотя бы один из первого – можно утверждать, что главному тормозному цилиндру (ГТЦ) Nissan Note требуется как минимум осмотр специалиста.

ЧТО ЗНАЧИТ ЦИЛИНДР ПЕРЕПУСКАЕТ ?

Сам термин означает, что тормозная жидкость перетекает внутри главного тормозного цилиндра Nissan Note, не создавая требуемого давления в системе. При этом уровень тормозной жидкости не снижается, как при внешних утечках, а педаль тормоза заметно проваливается. Чтобы исключить схожую по симптоматике неисправность вакуумного усилителя тормоза, следует заглушить авто и несколько раз нажать на тормозную педаль: если удалось нажать не более 3 – 4 раз – вакуумный усилитель в порядке.

Перепускание происходит по причине износа манжет. Принцип такой неправильной работы можно сравнить с попытками накачать колесо неисправным насосом, из которого травит воздух – чем активнее вы будете качать поршень, тем больше воздуха потеряется в процессе и не попадёт в камеру колеса.

ПОЧЕМУ СЛОМАЛСЯ ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР Nissan Note?

Существуют три распространённые причины поломки ГТЦ:

1. В тормозную систему залили некачественную тормозную жидкость, которая разрушила резиновые уплотнители, привела к протечкам из ГТЦ.
2. Тормозную жидкость долго не меняли, и процент влаги превысил все допустимые нормы. Металлические элементы начали окисляться, стопориться, частицами ржавчины засорять клапана.
3. Кустарный ремонт, несоответствующие цилиндру или такие же некачественные детали ремкомплекта.

Во всех трёх случаях можно избежать неприятности: своевременно проводить диагностику тормозной системы Nissan Note и замену жидкости в ней; покупать запчасти только в проверенных автомагазинах; проводить ремонт у специалистов.

МОЖНО ЛИ ОТРЕМОНТИРОВАТЬ ГТЦ Nissan Note?

Главный цилиндр тормозов ремонтопригоден. Для этого выпускаются два типа ремкомплектов ГТЦ Nissan Note – полный и неполный. В полном комплекте есть:

• защитный колпачок для самого ГТЦ;
• колпачок для штуцера;
• уплотнители для поршня и поршневой головки;
• уплотнительные манжеты;
• поршни и возвратные пружины к ним;
• держатель пружины и винт.

В неполном комплекте предусмотрены только манжеты и уплотнители.

Замена главного тормозного цилиндра Nissan Note в сборе проводится в том случае, если на внутренней части корпуса появились сколы, царапины или раковины, а также повреждения в следствии механических воздействий.

НУЖНО ЛИ ПРОКАЧИВАТЬ ТОРМОЗНУЮ СИСТЕМУ Nissan Note ПОСЛЕ РЕМОНТА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА?

Прокачка тормозов – обязательная процедура при любом вскрытии контуров. Чтобы отремонтировать ГТЦ, его требуется извлечь из системы, а значит, туда обязательно попадёт воздух. Произвести прокачку тормозной системы Nissan Note можно и самостоятельно, но здесь не обойтись без помощника, а также потребуется строгое соблюдение очерёдности действий и подходов.

В автосервисе такую процедуру проводят с помощью вакуумной установки в разы быстрее и эффективнее.

Источник

Замена главного тормозного цилиндра Nissan Note 2004 — 2012

Примечание:

Для того, чтобы получить доступ к главному тормозному цилиндру, на автомобилях с двигателем 1.6 л, нужно будет сначала снять корпус воздушного фильтра.

Снятие корпуса воздушного фильтра Ниссан Ноут

1. Откройте капот, и зафиксируйте его упором.

2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

3. Подденьте отверткой и извлеките 2 фиксатора крепления воздухозаборника к верхней поперечине рамки радиатора.

4. Извлеките воздухозаборник из кронштейна

5. Снимите переднюю часть воздухозаборника Ниссан Ноут.

6. Извлеките держатель шланга из задней части воздухозаборника.

7. Снимите заднюю часть воздухозаборника Ниссан Ноут.

8. Сожмите фиксатор и отсоедините колодку жгута проводов от датчика массового расхода воздуха.

9. Ослабьте затяжку хомута и снимите воздухоподводящий рукав с фланца воздушного фильтра.

10. Вытяните из моторного отсека корпус воздушного фильтра Ниссан Ноут.

Снятие главного тормозного цилиндра Ниссан Ноут

1. Отверните пробку бачка главного тор­мозного цилиндра. Откачайте из него тормозную жидкость, например, большим медицинским шприцем, и закройте обратно.

2. Нажмите на фиксатор колодки жгута про­водов и отсоедините колодку от датчика уровня тормозной жидкости.

Примечание:

На автомобиле с механической коробкой пе­редач, бачок главного тормозного цилиндра одновременно служит питающим бачком и для гидропривода выключения сцепления. Третья секция бачка соединена шлангом с главным цилиндром привода выключения сцепления. Поэтому, сожмите свободные концы хому­та, сдвиньте хомут вниз по шлангу и отсоеди­ните питающий шланг главного цилиндра сцепления Ниссан Ноут. После отсоединения шланга от бач­ка, не опуская шланг вниз, заглушите его отверстие.

3. Отверните гайки крепления двух трубо­проводов к главному тормозному цилиндру, и отведите трубопроводы в сторону.

4. Чтобы предотвратить вытекание тор­мозной жидкости, заглушите трубопроводы любым доступным способом (например, надев на их концы за­щитные колпачки клапанов для выпуска воз­духа).

5. Отверните 2 гайки крепления главно­го тормозного цилиндра Ниссан Ноут к вакуумному уси­лителю.

6. Снимите главный тормозной ци­линдр в сборе с бачком. Если нужно, замените главный тормозной цилиндр Ниссан Ноут на новый.

7. Снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо. При дальнейшей установке, замените кольцо на новое.

8. Если есть необходимость заменить бачок или его резиновые соединительные втулки выверните винт крепления бачка к глав­ному тормозному цилиндру, и извлеките его патрубки из соединительных втулок.

9. Установите главный тормозной цилиндр Ниссан Ноут в порядке, обратном снятию.

10. Установите на место корпус воздушного фильтра.

11. Залейте тормоз­ную жидкость и удалите воздух из системы.

Порядок прокачки гидропривода тормозной системы Ниссан Ноут

1. Поднимите автомобиль домкратом, и снимите колесо.

2. Доведите до нормы тормозную жидкость в бачке главного тормозного цилиндра.

3. Очистите от загрязнений клапан выпуска воздуха на узле, из которого будет удаляться воздух.

4. Для слива жидкости, снимите защитный колпачок с клапана выпуска воздуха.

5. Наденьте на головку клапана резиновый шланг или прозрачную трубку. Другой конец шланга погрузите в прозрачный сосуд с тормозной жидкостью.

6. Отверните штуцер тормозного цилиндра и подождите, пока из тормозной системы автомобиля выйдет весь воздух и поток старой тормозной жидкости.

7. Выключив двигатель автомобиля, попросите помощника резко нажать на педаль тормоза 4-5 раз с интервалом 2 с, пока он не почувствует твердое сопротивление под ногами, после чего он должен продолжать удержи­вать педаль нажатой.

8. Пока помощник удерживает педаль в нажатом положении, немного откройте выпускной клапан. Жидкость пройдет через прозрачную трубку, и педаль начнет падать к полу. Водитель должен продолжать нажимать педаль к полу.

9. Отверните на пол-оборота клапан выпуска воздуха. При этом в вытекающей из шланга жидкости будут видны пузырьки воздуха.

10. Повторяйте такие действия до тех пор, пока не пойдет чистая тормозная жидкость без пузырьков воздуха (около 5-7 повторений).

11. Удаляя воздух из гидропривода, постоянно следите за уровнем жидкости в бачке, не допуская его снижения до метки «MIN» на стенке бачка. Помните, что каждый контур гидропривода в бачке имеет свою полость.

Примечание:

Для доливки в бачок жидкости, нельзя использовать жидкость, слитую при прокачке.

12. Снимите шланг, вытрите конец клапана выпуска воздуха и наденьте на него защитный колпачок. Поврежденный кол­пачок замените на новый.

13. Таким же способом прокачайте тормозную жидкость в рабочем цилиндре тормозного механизма Ниссан Ноут и на остальных колесах.

14. Проверьте качество выполненной рабо­ты. Для этого нажмите несколько раз на педаль тормоза. Ход педали и усилие на ней должны быть одина­ковыми при каждом нажатии.
