Ремонт головки для патефона

Как отремонтировать головку патефона

Ремонт патефона. Что делать, если патефон хрипит и вообще плохо звучит?

Кстати, патефоны, граммофоны имеют один и тот же принцип работы и поэтому ремонт головки, что для патефона, что для граммофона будет аналогичным.

Всем привет. Как отремонтировать головку звукоснимателя патефона при помощи синей изоленты )) — шутка. Сегодня мы разберем как восстановить головку звукоснимателя, если она не работает или порвана.

Если ваш патефон заместо того, что бы петь песни и плясать издает непонятные звуки хрипит и так далее. скорее всего дело в головке патефона. Начнем с самых элементарных возможных причин и далее по усложнению.

1. Проверьте иголку, возможно ее давно не меняли или кончик иглы поврежден или притупился. Заменили на новую, если не помогло — идем дальше.

2. Отсоедините головку звукоснимателя от тонарма (изогнутая трубка блестящая). Внимательно осмотрите мембрану в головке патефона с обеих сторон, нет ли на ней повреждений, а именно нет ли по центру мембраны отверстия, разрыва. В этом месте к центру мембраны крепится поводок от иглы. Именно это место отвечает за качество передачи механических колебаний иголки и преобразования их в звуковые волны. если есть повреждения — то и звук будет плохим.

Примеры оторванного поводка от мембраны и как результат отсутствие качественного звучания (с большим увиличением):

Эту проблему устранить будет несложно и ваш патефон запоет как новый. Необходимо выставить поводок в правильное положение на мембрану, что бы поводок встал на центр мембраны, там откуда оторвался. Зафиксировать. И капнуть пару капель эпоксидного клея, на следующие сутки с обратной стороны нанести пару капель.

Оставить в ровном положении на сутки. после чего головку патефона можно ставить на место и проверять.

А вот что делать если мембрана сильно порвана и склеить ее уже не удастся?

Из чего сделать мембрану для патефона?

Если мембрана повреждена и сильно порвана, как вариант, ее надо аккуратно отрихтовать — она из фольги. Если имеются утраты, то надо из подходящей по толщине фольги вырезать латки и залатать ими мембрану в поврежденных местах по форме мембраны.

Для этого нам понадобиться любой динамик подходящего размера (как правило с какой-нибудь китайской игрушки или радио можно найти подходящий размер).

Нам необходимо вырезать аккуратно и ровно мембрану от динамика, удалить с нее все лишнее и подогнать по размеру.

Далее нужно установить ее в головку патефона собрать все на место и приклеить поводок иглодержателя к центру нашей новой мембраны.

До того, как вы приклеите поводк от иглодержателя — его надо отцентровать двумя регулировочными винтами:

Устанавливаем нашу новую мембрану:

Приклеиваем поводок от иглы:

Собираем все на свои места:

Теперь наш звукосниматель для патефона как новый и порадует своим прекрасным звучанием!

Источник

Сложный ремонт головки патефона.

Ремонт разбитой головки патефона

Сегодня рассмотрим практически полное восстановление головки патефона с «нуля».

Для примера возьмем головку патефона с порванной мембраной, оторванным поводком иглодержателя. в принципе он вообще отсутствует. но самое сложное здесь — это разломанное силуминовое кольцо. Проще говоря — сломано все что можно. Хороший пример по ремонту на все случаю жизни.

С первого взгляда покажется, что здесь уже ничего не сделать.

Но не все так сложно, как кажется.

Самое главное здесь — это сделать замену силуминовому кольцу.

Нагрузки на него большой нет, поэтому его можно сделать из разных материалов: пластика, дерева, мдф и др. По большому счету нам нужно посадочное место для мембраны и для закрепления накладки головки.

Так же можно сделать слепок для заливки из силикона и отлить кольцо из эпоксидной смолы. Я вырезал кольцо из МДФ. Можно на токарке, можно лобзиком, можно в ручную.. тут уже зависит от возможностей ваших.

Кольцо идеально подошло по размеру как «родное»

Дальше изготавливаю мембрану из динамика. Вырезаю по размеру посадочного кольца.

Дальше необходимо припаять поводок иглодержателя. Делаем его из отрезка медной проволки. Выравниваем. Выгибаем по нужной форме, примеряем. Необходимо подогнать так, что бы конец поводка подходил к центру мембраны.

С помощью паяльной кислоты и олова припаиваем поводок к иглодержателю

Подгибаем поводок, так что бы он при установке был направлен в центр мембраны.

Поводок иглодержателя фиксируем жестко к центру мембраны. Можно приклеить на эпоксидую смолу или припаять.

Практически сейчас мы изготовили заново головку для патефона

Далее покраска и сборка головки патефона

Пришлось нарезать новую резьбу, так как новое кольцо из мдф не подходит для вкручивания в него винтов.

Для этого сверлим отверстия и нарезаем резьбу на задней крышке головки.

Теперь все готово к запуску.

Видео проверки головки патефона:

Источник

Ремонт головки для патефона

Приветствую всех.
Думаю пост будет интересен, кто увлекается коллекционированием или просто имеет старый патефон.
Ни давно попался мне патефон советский с напрочь убитой мембраной. Долго думал что с ним делать. то ли найти/заказать мембрану на него. то ли купить рабочую голову. но перед этим решил немного по-эксперементировать с головкой звукоснимателя патефона.

Итак, что делать если ваш патефон или граммофон, а у стройство в них в принципе одинаковое — не поет, а точнее хрипит, издает ужасные звуки и так далее?

Начнем от простого к сложному:
1. Замените иголку. Со временем она может притупиться и испортиться, вообще меломаны советуют на одно прослушивание одну иглу.

Если не помогло — значит дело скорее всего в мембране. Необходимо снять головку, и внимательно осмотреть ее на признаки наличия повреждений, особенно в центре мембраны, где крепится поводок от иглодержателя. Очень часто в этом месте происходит разрыв мембраны.

Это дело легко поправимо. Лучше всего припаять поводок к мембране, но если с этим сложности — то можно вполне без особых навыков обойтись эпоксидным клеем. Необходимо установить поводок от иглы на место, проверить центровки иглы и нанести пару капель эпоксидки. Далее с обретной стороны, после того, как подсохнет клей — нанести клей и с обратной стороны. По истечению суток можно проверять. Если в других местах мембрана имеет примятости или разрывы — эти места можно подчинить/залатать фальгой подходящей толщины (очень хорошо подходит вольга от лекарств или таблеток).

Источник

Repair of old USSR gramophone membrana, step by step

Показать панель управления

• Опубликовано: 29 май 2020
• of old USSR , step by step

Комментарии • 0

Сделай видос про магнитную головку патефона

Магнитный звукосниматель для патефона, включаемый в линейный вход усилителя лампового радиоприёмника. Это ещё тот папилац был. Но иголки не надо было менять, после каждого проигрывания пластинки.

Я в ней не понимаю, ее у меня нет и нет того, к чему ее подключать. Но за идею спасибо, может в будущем.

Спасибо Вам огромное !

Крутая инструкция, спасибо! Нужны такие по разборке и сборке двигателя, корпуса, а так же отдельная инструкция по смазке двигателя. Я читал что есть элементы куда стоит использовать графитную смазку, куда вд, а куда машинное масло, покажите как надо, куда и как правильно. Где взять ключ или как сделать самому если он утерян, как и чем самому заточить иглы и ещё куча вопросов и ответов на них нужно 🙂 нам все интересно! Спасибо!

@Андрей Сейд отправил заявку

@Нумизмат можно и WD, но чисто технически, WD не предназначен для смазки — это скорее смывка, чем смазка, со временем она улетучивается. Но в принципе, червячные передачи и не особо требовательны к смазке, главное чтобы мусор туда не попадал и пыль.

@Нумизмат можете в ВК писать: vk.com/minecraft_solium

@Андрей Сейд читал где то что вд из баллона можно смазать части, а нагрузочные, пружина и место соединения червяка пастой, остальное незнаю, можно ли так? Спасибо!

@Андрей Сейд спасибо! А как с вами связаться? На днях уже патефон получу, хочу с вами проконсультироваться

Источник

🔧 Ремонт Патефона И Его Разборка, Часть 5 — Разбираем Головку (Звукосниматель) Патефона

Андрей Сейд HD 25:21

Описание

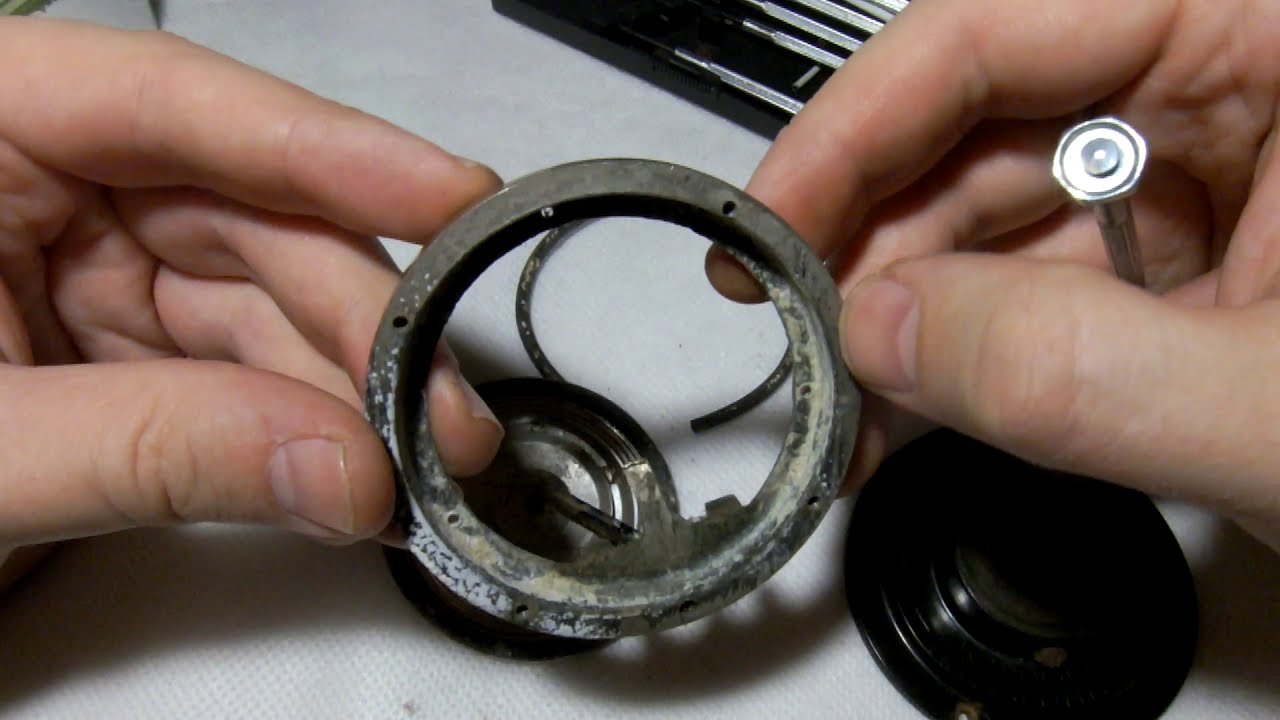

Видео о том, как починить и разобрать старинный #патефон на примере модели ПТ-3 коломенского патефонного завода НКОМ Главширпотреб (1939-1941 г.в.).Часть пятая: «Разбираем и смотрим устройство головки (звукоснимателя) патефона, вынимаем мембрану полностью». Видео позволяет понять о том, как заменить мембрану в патефоне.
1-я часть, Общий обзор: https://www.youtube.com/watch?v=fC6KUUMLICo
2-я часть, Разбираем патефон: https://www.youtube.com/watch?v=jG3tI8r6ifE
3-я часть, Разбираем мотор: https://www.youtube.com/watch?v=X9Rwvjjg9qM
4-я часть, Проблемы с маховиком: https://www.youtube.com/watch?v=rXrpd4tSbko
5-я часть, Разбираем голову патефона, смотрим мембрану: https://www.youtube.com/watch?v=_LfQl3urvHc
Пошаговая инструкция по замене мембраны патефона: https://www.youtube.com/watch?v=vUDqVrjHiFo
6-я часть, заключительная. Итог ремонта: https://www.youtube.com/watch?v=gicIZlQtT84
