Не работает встроенная/интегрированная сетевая карта. Какой есть выход?
Комментарии
Ремонт сетевых карт своими руками

Не работает встроенная/интегрированная сетевая карта. Какой есть выход?

Приобрёл простенькую сетевую карту PCI TP-Link TF-3239DL (100Mbit). Отключил старую (интегрированную в материнской плате) сетевую карту через BIOS. Установил новую сетевую карту в PCI -разъём. Включил компьютер. BIOS долго думал (1.5-2 минуты), но всё же дал «добро» на запуск самой системы. В системе, новое устройство не было обнаружено (не было его в сетевых настройках, в диспетчере устройств). Снова перезагрузил систему. BIOS в отличии от первого раза, запустился быстро. В системе, новое устройство по прежнему не было обнаружено. Вынимал батарейку и замыкал перемычку. Сбрасывал параметры BIOS. Перепробовал все PCI-разъёмы. Упрямо комп не хотел видеть новую сетевую карту. Сама карта рабочая, на другом компьютере ставилась и работала, без установки дополнительных драйверов.

Можно в таких ситуациях, списать на оперативную память и жёсткий диск. Для исключения или подтверждения данного варианта, заменил оперативную память и жёсткий диск на другие. Ничего не изменилось. Сетевая карта, полностью отсутствовала в системе – не обнаруживалась.

После чего, стартанула система. «Полез» в «Центр управления сетями и общим доступом» («Изменение параметров адаптера») и обнаружил сетевое устройство «Realtek PCIe GBE Family Controller». В «Диспетчере устройств» в разделе «Сетевые адаптеры», красуется «Realtek PCIe GBE Family Controller». То есть, моя внешняя сетевая карта, вставленная в PCI-разъём, была определена, после обновления BIOS.

Ради интереса, вытащил внешнюю сетевую карту, в BIOS включил стандартную сетевую карту (интегрированную в материнку). В «Центр управления сетями и общим доступом» («Изменение параметров адаптера»), было пусто. В «Диспетчере устройств», по прежнему (как и раньше) определяется как «Enternet- контролёр». Драйвера не устанавливаются.

Вывод.
После обновления BIOS, в системе было определенно новое устройство, вставленное в PCI-разъём, хотя до обновления BIOS, данное устройство не определялось (вообще отсутствовало).
Всё это, скорей похоже на мистику. Исходя из всего этого, было принято решение, отдать компьютер на диагностику «железной» части в Сервисный центр. Ниже, «диагноз», который был установлен после тестирования данного оборудования в Сервисном центре:

Неисправный блок питания (дутики), а сама материнская плата, изначально, была с бракованной интегрированной сетевой картой (заводской брак), так как в самой материнской карте, проблем не обнаружено.

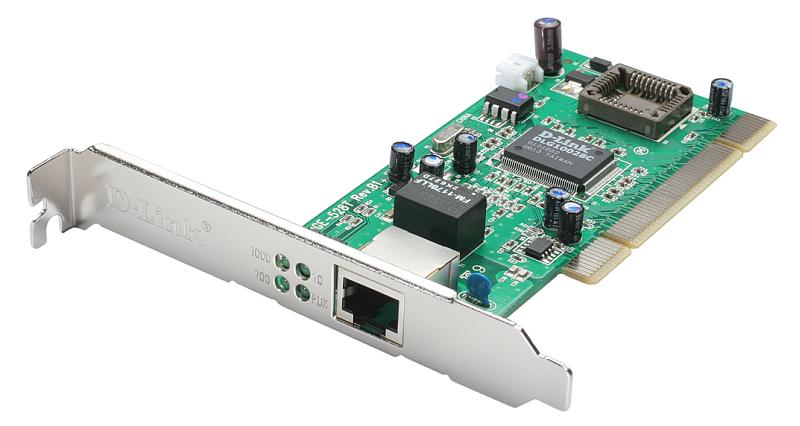

Сетевая карта D-Link DGE-528T (интерфейс подключения PCI)

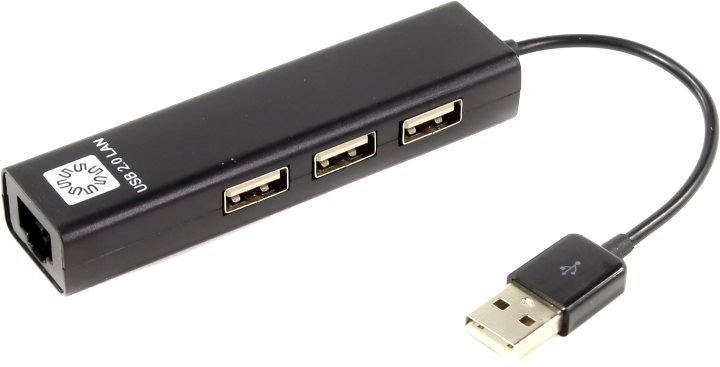

Внешняя сетевая карта с USB-хабом 5bites UA2-45-06BK

Здравствуйте.
Моя рекомендация, исходила из личного опыта и наблюдений. Чтобы дать исчерпывающий ответ, нужно писать целую статью. И всегда, найдутся сторонники как USB, так и PCI подключений).

Если ответить кратко, пользователям, для которых главным критерием выбора является качество и стабильность связи с постоянными нагрузками, имеет смысл приобретать адаптер с PCI-шиной.

Тем же, кому важна мобильность и простота эксплуатации, с возможностью простой настройки на новом устройстве, определённо стоит выбрать USB Wi-Fi-модуль.

При этом, модели USB адаптеров (в том числе и USB Wi-Fi-модули), часто нестабильны и обрывают периодически сеть. Естественно, все еще зависит и от приобретенной модели USB адаптера и условий эксплуатации.

Выбор, всегда за вами. Успехов.

Тоже само с asrock z490. Плюс перестал видеть телефоны по usb. Флешки и эл.книгу видит. Попробую обновить биос и карту
в пси разъем.

Здравствуйте.
Не стоит спешить обновлять BIOS, особенно, если делаете это впервые. Любая ошибка или отключение электроэнергии, могут превратить устройство в «кирпич». В последствии, понадобится обращение в сервисный центр, для восстановления работы устройства.

Возможно, у вас просто виноват кабель с телефона. Попробуйте сменить шнур, через который вы подключаете телефон к компьютеру.

Если перестала работать встроенная сетевая карта, да, можно использовать внешнюю.

В любом случае, стоит обратится по возможности в квалифицированный сервисный центр, для более точной диагностики и предотвращения серьезных последствий.

Обновлял. В серисный центр никогда не обращался. Биос её видит(встроенною), а w10 потеряла. Драйвера так-же не устанавливаются ни стоковые ни с диска ни новые.

Источник

Ремонт сетевых карт своими руками

Подробно: ремонт сетевых карт своими руками от настоящего мастера для сайта olenord.com.

Неисправности сетевой карты

Замыкание проводов в сетевом кабеле – нежелательное явление, иногда приводящее к выходу сетевой платы из строя. Хотя такое замыкание происходит редко. Чаще подобное случается из-за грязи или влаги, забившейся в разъем и создавшей короткое замыкание между его контактами. Возможен выход из строя сетевой карты во время грозы. Кроме того, сбои питания, неисправности МП, БП также могут послужить причиной неработоспособности сетевой карты.

Возможно также появления дефекта, приводящего к ошибкам в работе системы автоопределения.

Причина замедленной работы компьютеров в некоторых случаях заключается в некорректной установке драйвера или в использовании неподходящего драйвера для сетевых плат.

Не исключен вариант, когда сетевая карта проходит тесты, но компьютер все равно сеть не видит. Это происходит из-за того, что у разных производителей несколько различаются методы автоопределения скорости подключенных устройств (Nway). Попробуйте принудительно установить в драйвере сетевой платы необходимую скорость подключения. При подключении к концентратору необходимо использовать режим полудуплекса.

Обратите внимание на физический адрес сетевой платы (МАС-адрес). Он должен соответствовать указанному на ее наклейке.

Если не работает сеть, то вначале следует проверить наличие питания на сетевом концентраторе. Если не светятся его индикаторные светодиоды, то, скорее всего, неисправен блок питания или отошел контакт БП от сетевого концентратора. Если все концентраторы включены в сети и работают, то проверьте соединения сигнальных кабелей – все ли провода вставлены в хаб, и до конца ли вошли разъемы в хаб и в сетевую карту компьютера. Затем проверьте – нет ли разрыва кабеля, не придавлен или расплющен ли он.

Видео (кликните для воспроизведения).

Если сетевые соединения в порядке, то причиной отсутствия сети могут быть неполадки в настройках компьютера. Проверьте настройки сетевой карты и саму сетевую карту.

Для того чтобы проверить, есть ли физическое соединение между компьютерами, используется команда ping.Для этого выполните: Пуск 4 Выполнить – и в окошке командной строки наберите PING, а после имени команды – IP-адрес компьютера в сети. Команда будет выглядеть так: Ping 192.168.52.7. Вместо IP-адреса можно указать имя компьютера, под которым он подключен к сети.

Если компьютер пингуется нормально, проверьте настройки сетевых параметров.

Если сетевой принтер не виден в сетевом окружении, причин могут быть разными. Убедитесь, что установлен общий доступ к принтеру, а если он установлен, то имеет ли текущий пользователь к нему права доступа. Не исключено, что компьютер, к которому подключен сетевой принтер, выключен. Возможно также, что принтер установлен неправильно, убедитесь в том, что установлен подходящий драйвер принтера. Проверьте кабель, которым принтер подключен к компьютеру.

Доброго времени суток, уважаемые участники форума.

Подскажите пожалуйста чайнику, от чего плясать в случае неисправности той или инной сетевой платы? Ведь в основном, они ломаются не полностью, а появляются такие проблеммы, как потеря части пакетов; не работа на скорости 100Mb/s, а только на 10Mb/s.

Просто за несколько лет работы по IT специальности накопилось достаточно большое количество сетевух, хотелось бы восстановить хотя-бы некоторые.

Почитал данную ветку форума, попользовал поиск, но что-то активного обсуждения методики ремонта сетевух не нашел. Впринципе я понимаю, что запчасть то “копеешная”, выбросил и купил новую, однако меня тянет, если так можно выразиться, любовь к исскуству

Сетевушки есть разные, но в основном это Realtek 8139 и Intel Pro/100 .

Вот, допустим конкретный пример: Realtek 8139: не работает на 100Mb/s – теряются 100% пакетов. Если в драйвере переключить на скорость 10Mb/s – работает отлично без потерь и ошибок. Какие есть мысли?

В книге рассматриваются практические вопросы, связанные с ремонтом персональных компьютеров в домашних или офисных условиях.

Прочитав ее, вы узнаете о методах устранения часто встречающихся неисправностей компьютера, научитесь проверять его работоспособность, выявлять устройства, вышедшие из строя, и подбирать для них подходящую замену. На страницах издания приведены рекомендации по предупреждению неполадок и сохранению работоспособности компьютера. Материал излагается в простой и доходчивой форме, поэтому разобраться в нем будет под силу даже начинающему пользователю.

Возможно также появления дефекта, приводящего к ошибкам в работе системы автоопределения.

«Люблю грозу в начале мая» – это строка известного поэта, классика. А я вот не любою грозу в начале июня, потому, что после грозы частенько приходят такие «трупики». Принес клиент, и жалуется, что после грозы не включается его любимый друг. Жаль его никто не предупредил, что во время грозы надо выдергивать с розетки все кабеля.

По словам клиента компьютер полностью не реагирует на кнопку включения, не загораются лампочки, не крутятся кулеры. Что же, будем разбираться. Как и в прошлый раз, здесь видно, что вентилятор на процессоре забит пылью. Плохо, но это не самое страшное. Нам нужно понять, почему не работает материнская плата. Начинаем всегда с внешнего осмотра. Осматриваем на предмет вздутия конденсаторов, подгоревших резисторов, дырок на материнской плате. Здесь все нормально, значит, приступаем к шагу № 2.

Проверяем блок питания. Для этого мы отсоединили все разъемы блока питания от компьютера, чтобы не случилось что-то плохое. О том, как запустить блок питания без подключения его к компьютеру, мы уже говорили ранее, сейчас на этом останавливаться не будем. Запускаем блок – видим, что вентилятор крутится, проверяем напряжение. 3,3В, 5В, 12В – все в норме.

Тестируем дальше. Вставляем наш PCI анализатор, загорается лампочка. Пробуем включить компьютер – не работает.

Здесь еще есть маленькая хитрость. Если известно, что компьютер сгорел во время грозы, то, скорее всего, удар на себя взяла сетевая карта. При этом если коснуться пальцем микросхемы – можно почувствовать, что она просто раскаленная. Да, сетевая карта сгорела.

Что же делать в этом случае? Отключение сетевой карты в BIOS’е ничего не даст, так как по питанию карта останется сгоревшей и все равно не будет давать компьютеру включиться. Попробуем выпаять микросхему.

Демонтируем материнскую плату из системного блока. Теперь время выпаивать микросхему. Лучше это делать при помощи воздушного фена или инфракрасной станции, но если всего этого у вас нет, можно выпаять микросхему при помощи обычного паяльника. Готово. После того как микросхема снята желательно почистить дорожки при помощи маломощного паяльника, чтобы не было короткого замыкания.

Пробуем включить компьютер. Ура, получилось. Подключаем к системному блоку монитор и периферию, и видим, что операционная система загружается правильно, значит на этом ремонт закончен.

Как видите, ничего сложного в этом случае не было, однако в сервисном центре у вас взяли бы за ремонт как минимум $40. А сейчас владельцу нужно будет только купить новую сетевую карту.

Для извлечения сетевой карты следует: отключить ПК, отсоединить кабель питания, снять крышку корпуса, открутить крепежный винт и аккуратно извлечь сетевую карту, удерживая ее двумя руками. При извлечении карты нужно направлять усилия только вверх, не раскачивая ее из стороны в сторону.

При установке сетевой карты желательно располагать ее подальше от видеокарты, чтобы не ухудшать вентиляцию последней.

Для комплексной и качественной профессиональной проверки сетевых устройств полезно воспользоваться аппаратно-программными диагностическими комплексами ProLAN (www.prolan.ru/solutions/showcase/prolan/index.html), а также американской компании Network Instruments (www.networkinstruments.com).

Подобные решения дают более широкие возможности и позволяют выявить сложные неполадки, «узкие места», а также скрытые дефекты сетевых карт, хотя и не приводящие к явным проблемам в работе сети, но могущие вызвать программные сбои и даже ошибку «Time Out».

Программы и утилиты для сетевых адаптеров часто входят в комплект ПО, поставляемого производителем вместе с сетевой картой. Они позволяют решить возникшие проблемы, провести диагностику адаптера. Если на дисках нет утилит, то можно загрузить их с сайта производителя сетевой карты.

NetBench (www.review.zdnet.com) – программа для оценки производительности сетевой карты. Пакет NetBench позволяет точно оценивать производительность сетевых адаптеров и файловых серверов. NetBench тестирует скорость обработки файл-сервером запросов ввода-вывода от клиентских систем на базе 32-битных версий Windows. Программа отображает пропускную способность и время ответа сервера. Для запуска NetBench необходимо скачать и установить как клиентскую, так и серверную (для файл-сервера на базе Windows NT/2000/XP) части программы.

AdapterWatch (www.nirsoft.net) позволяет определить характеристики сетевой карты. Она не требует установки и при этом предоставит полную информацию о текущих настройках сетевой карты, IP/WINS-адресах и DNS используемого сервера, а также полную статистику по всем имеющимся протоколам передачи данных (TCP, IP, UDP и ICMP). Кроме того, в AdapterWatch предусмотрена возможность подсчета трафика.

IP-Tools (www.ks-soft.net/ip-tools.eng) – это набор утилит для работы с TCP/ IP в одной программе. Она включает в себя 15 утилит, позволяющих получить информацию о компьютере в целом, о всех его портах, сведения протокола NetBIOS о локальном и удаленном компьютерах, проводить пингование по диапазону или по списку адресов, мониторинг статуса хостов, сканирование TCP портов, и т. д. Кроме того, IP-Tools показывает в реальном масштабе времени графики количества входящих, выходящих, ошибочных пакетов для протоколов TCP, UDP, ICMP. Вся информация, выдаваемая программой при необходимости записывается в текстовые или HTML-файлы.

Для проверки работоспособности стека TCP/IP в операционной системе Windows XP встроены утилиты командной строки. Каждая утилита отвечает за проверку работоспособности определенной части стека TCP/IP.

Утилиты командной строки Windows для проверки TCP/IP

Возможно также появления дефекта, приводящего к ошибкам в работе системы автоопределения.

Некритичной, но достаточно неприятной может быть поломка сетевой карты ноутбука. Она влияет только на доступность локальных и интернет ресурсов, не оказывая действия на работу основных систем ноутбука.

Причины неисправностей могут быть как в железе, так и в используемом программном обеспечении. Самые частые проблемы не связанные с железом:

используются неоригинальные драйвера для сетевой карты. Чтобы исправить – необходимо найти в Интернете и установить оригинальное программное обеспечение от производителя оборудования;
у некоторых производителей (что сейчас уже встречается редко) могут быть различные методы определения скорости подключенных устройств. Чтобы исправить проблему, необходимо при запуске драйвера сетевой карты установить правильную скорость подключения;
Иногда бывает ошибка в определение физического адреса (MAC-адреса). Для устранения необходимо сравнить то, что указано в спецификации и что показывается при работе сетевой карты, в случае несовпадения исправить;
Также возможно введены неправильные настройки подключения сетевой карты, что может влиять на доступ к локальным или интернет ресурсам, либо блокировать ее работу;
Некоторые производители специально внедряют в микросхемы специальные защитные коды, которые в случае некорректной прошивки Biosa отключают сетевую плату. В этом случае поможет только возврат оригинальной прошивки.

Проблемы, связанные с железом, более широки. В основном они возникают при повреждении контактов, проблем питания, либо повреждении сетевой платы непосредственно. Например:

Повреждение разъема сетевой карты при неправильном подключении патч-кода. Ситуация достаточно часто может возникнуть при неправильном или резком вынимании кабеля, а также при неправильном обжиме самого кабеля (если это делал не специалист). Данная проблема может решаться только заменой разъема, что можно сделать самостоятельно, если у вас есть опыт работы с паяльником и навыки правильного разбора ноутбука, чтобы получить доступ к материнской плате;
Проблема питания ноутбука (а также и сетевой платы) может решиться за счет замены элементов цепи питания: разъема или блока питания, аккумулятора;
Повреждение самой сетевой карты, которое может возникнуть в результате перебоя напряжения (гроза, помехи, работы), неисправное питание ноутбука, а также иных проблем. В данном случае наиболее правильным будет замена сетевой платы на новую, чем ремонт сетевой карты ноутбука и поиск выгоревших схем.

Сделать это достаточно просто:

Необходимо разобрать ноутбук, сняв все скрепляющие винты (либо защелки) на задней панели;
Открепить мешающие элементы (DVD привод, элементы вентиляции и т.д.) чтобы получить доступ непосредственно к сетевой плате;

Читайте также: Схема зил 130 ремонт

Очень аккуратно отсоединить старую сетевую карту, не повредив контакты, установить новую, и собрать ноутбук в обратном порядке.

Неисправности сетевой карты

Возможно также появления дефекта, приводящего к ошибкам в работе системы автоопределения.

Если компьютер пингуется нормально, проверьте настройки сетевых параметров.

Зафиксировать сломанный разъем RJ45 своими руками очень легко. Заменим его на простую самоделку, которая будет состоять из двух пластиковых стяжек.

Всегда и у всех есть хотя бы один кабель для интернет соединения, со сломанным фиксатором штекера. Не так ли?

Если пользоваться таким штекером, то подключение не будет надежным. Вы твердо вставляете его в гнездо, но забываете, что ничего не зафиксировано и при очередном неловком движении теряете соединение …

И вот приходит время использовать обжимной инструмент для замены штекера. Но вот незадача его или нет, или нет под рукой штекера. Что же делать?

Инструменты:

Пистолет для пластиковых стяжек (по желанию);
Острый нож;
Кусачки.

Две маленькие кабельные стяжки.

«Голова» кабельной стяжки должна иметь надлежащую ширину, чтобы заходить в гнездо и легко вытаскиваться.

Чтобы проверить вставим её в гнездо, как показано на рисунке.

Затем осторожно потянем кабель. Вы должны почувствовать некоторое сопротивление.

Отрежем приблизительно 4,5 см.

С помощью острого ножа и твердой ровной поверхности, подрежем защелку, чтобы сделать её плоской.

С помощью второй кабельной стяжки, затянем первую.

Это выглядит смешно. Разве это будет работать?

Настроем изгибы кабеля №1, так, чтобы он действовал, как пружина.

ВНИМАНИЕ! Нужна МозгоПомощь! – 08.11.2017
Идеальное решение для Хэллоуинской вечеринки – 31.10.2017
Ограниченное издание: чёрный лимонад – 31.10.2017
Бюджетный шлем Айзека Кларка из вселенной «Dead Space» – 29.10.2017
Званый ужин в поместье Брюса Уэйна – 28.10.2017
Кто скрывается за карнавальной маской? – 27.10.2017
От улыбки, хмурый день светлей… – 26.10.2017
Как преодолеть страх перед чужим? – 25.10.2017
Получи максимум от сверлильного станка – 24.10.2017
Стать рыцарем абсолютно легко! – 23.10.2017
Фантастическая история о короне королевы эльфов – 21.10.2017
45 выгодных идей для бизнеса по производству на дому часть 2 – 19.10.2017
10 профессиональных трюков деревообработчика – 18.10.2017
Самоделки к Halloween’у (МозгоЧины 2017) – 17.10.2017
45 выгодных идей для бизнеса по производству на дому часть 1 – 17.10.2017

Простейший ремонт RJ45 — папы при помощи куска 7-8 см пружинистой проволоки о,3-1мм, изоленты ПХВ, пасатижей.
1. Сгибаем пополам проволоку,

2. 7-10 мм ОТ СРЕДИНЫ (язычок пружины) отгибаем на угол 20-30 градусов относительно начального положения-получим пружинку НАОБОРОТ РОДНОЙ,

3. Оставшуюся часть согнутой проволки 2-3 см закрепляем крепко изолентой к разъему и кабелю так, чтобы новая пружинка входила после надавливания на нее пальцем в свое место в гнезде. Перед установкой в гнездо пружинка нормально не дает входить разъему в свое место, поэтому при установке на нее нужно надавить пальцем.

4. Сигнал о том,что кабель не подключен исчезнет.
Успешной работы Вам с пользой для других в Интернете!

ВАРИАНТ БОЛЕЕ СЛОЖНОГО РЕМОНТА RJ45 под именем
« ПОСЛЕ РЕМОНТА RJ45 КАК НОВЫЙ»

При помощи: фиксатора срезанного у «донора»- нового RJ45, секундного клея, ножа с тонким лезвием, плоского надфиля.
1. ПОДГОТОВКА: а) нагретым на открытом пламени лезвием ножа срезаем аккуратно фиксатор у «донора»- нового RJ45, ведя лезвием ножа по площадке разъема под фиксатором до конца разъема. Получим Т-образный фиксатор для приклеивания.
б) точно также ведем горячим лезвием ножа на разъеме со сломанном фиксатором, который на нашем кабеле-снимаем остатки сломанного фиксатора-получаем площадку на кончике разъема для приклеивания фиксатора.
2. СКЛЕИВАНИЕ: посмотрев куда прикладывать фиксатор и какой стороной, не спеша намазываем секундным клеем ПЛОЩАДКУ и МЕСТО СКЛЕИВАНИЯ фиксатора правильно прикладываем, прижимаем на 10-20 сек. Если фиксатор посажен правильно, можно дополнительно обмазать место склеивания дополнительно с боков тем же секундным клеем. Через пару минут можно пользоваться как новым. Надфилем устраняем заусенцы.

Примечание для производителей этих непрочных фиксаторов разъемов RJ45 :
ФИКСАТОР можно изготовлять и крепить на разъем по схожей технологии ИЗ УПРУГОГО МЕТАЛЛА!
Успешной работы Вам с пользой для других в Интернете!

Идея прикольная. Но в свою бытность имею запас коннекторов, лежат с времен подработки системным админом.

Новый коннектор в магазине стоит копейки .С помощью тонкой отвертки перепаковать кабель и без всяких обжимных щипцов дело 5 мин. А искать эти зажимы и потом городить город…) того не стоит

Переобжать не всегда возможно. Бывают коннекторы залитые внутри полимером у фиксатора кабеля (смотри фабричные патчкорды). Вот для этих случаев способ подойдёт на 100%. Спасибо автору заметки. Возму на вооружение. ))

Да ну нафиг! Обрезать этот залитый коннектор, и переобжать. Всяко надежнее и долговечнее.

Понравилось решение автора. Сам я обычно переобжимал поломанный разъем, возможно, попробую воспользоваться этой изящной идеей, автору — респект!

прозрів. відкрилось 3 око. залік без варіантів. в такому випадку обжимали викруткою новий. але щоб таки

Оригинальное решение,если переобжать не вариант:)

Your browser doesn’t support canvas.

Попурри по мотивам Конан Дойла. Оригинальная фишка – Толерастное Викторианство (Шэрлок Холмс – зверушка).
Ляп “. волей случайного рока. ” – спишем на косноязычие ГГ, оксвордоф не кончал.
Национаьный колорит “близких к природе” – таки с вiлками жить по.
Мериме – явный анахренизьм.
Получилась чудесная сатира. Рекомендую любителям оксюморонов.
P.S. А наглы всегда – доктор Моро.

Файл – с дефектом. Издательский брак. При вёрстке в издательстве потеряли три страницы из четвёртой главы. Недостающий кусок текста можно прочитать в ЖЖ у Дивова.

наверное это единственная книга у Корчевского,которую можно читать не насилуя свой мозг.такой себе авантюрный роман в историческом антураже.ну в конце-концов,никто ведь не требует исторической достоверности у “квентина дорварда”,или”трех мушкетеров”.

скучновато.надеялся,что дальше раздинамится.
увы,дальше стало только хуже.
ну нах удаляю,
костность мышления
автора зашкаливает –
у мертвого космического мародера
на теле,в мешочке ГГ находит:часики,колечки,кулоны.
бля и это в звездно-космической цивилизации?!
больше похоже на образ фрица из советских книжек про ВОВ.еще бы млеко,яйки,сало.
этот чел считает,что он пишет фантастику?это фантастический треш.

Читайте также: Ваз 21053 ремонт всего

PhilippS про Громыко:
Доброго! Так-то это трилогия. 🙂 Ну, и зацените, если ещё не читали: “Верные враги” – тоже вполне себе читабельно!

Очень свежая идея – Япония и СССР против США. Япония победила. Заклепки кораблей и самолетиков и явная нелюбовь автора к американцам, они же пиндосы и дерьмократы. Наверное, визу не дали.
Текстик – чистое дерьмо.

В данной теме мы будем рассматривать апгрейд компьютера, установку сетевой карты. Сетевая карта служит для подключения компьютера к интернету, а также объединение нескольких компьютеров в локальную сеть, а так же подключение самой разной периферии которая будет доступна по локальной сети. Локальная сеть – это довольно удобно для офисов, да и дома когда у вас стоит несколько компьютеров, объединяя в сеть для обмена файлами, совместное прохождение игр и много чего другого.

Замена сетевой карты 300 р уб.

Во время передачи информации происходит разбитие на пакетные данные, которые в свою очередь уходят с одного устройства и собираются на другом.

Внешняя – этот вид сетевой карты необходим для владельцев портативных компьютеров, если у вас по какой-нибудь причине отсутствует встроенная или же вам необходима более мощная сетевая карта, в таком случае приобретается внешняя сетевая карта.

Внутренняя – данный тип карт устанавливается на стационарные компьютеры или же серверные станции для увеличения скорости обмена данных или просто для апгрейда.

Встроенная – этот вид сетевых карт уже встроенный производителями в материнскую плату, не всегда является качественными и быстрыми, но для домашнего компьютера вполне сойдут.

Для установки сетевой карты на материнскую плату, вам сначала необходимо снять боковую крышку для доступа к внутренней части корпуса. Дальше после того как вы сняли боковую крышку, перед вами будет находиться материнская плата с установленной в нее периферией, но для установки сетевой карты обратите внимание на фото, вам понадобится интерфейс подключения PCI, данный слот присутствует на каждой материнской плате, если у вас конечно не установлено уже туда оборудование, к примеру старая сетевая карта которую вы и хотите заменить.

Для начала нам нужно подготовить место если сетевая карта устанавливается в первые, для начала убедимся в том что слот под карту свободен, дальше нужно с задней части корпуса снять заглушки, в навороченных корпусах они отвинчиваются, а в более простых – они выламываются. Дальше в свободный слот устанавливаем нашу сетевую карту. Обращаем внимание на данном фото у нас 4 места куда можно установить сетевую карту, специально сделали пару снимков разных материнских плат для понимания что слотов под установку может быть более двух.

Дальше у вас на задней части корпуса должно выглядеть именно так.

Дальше, после окончания процесса, вам необходимо при первом запуске Windows установить драйвер с диска, они обычно идут в комплекте с сетевой картой. Если вы не обнаружили данный диск в комплекте, то установите вручную через диспетчер задач, запустив автоматический поиск и установку драйвера для сетевой карты.

Также если у вас возникнут какие-либо трудности по сборке компьютера самостоятельно, то наши мастера с удовольствиям приедут и помогут вам с данной проблемой, а также вы можете заказать сборку компьютера под заказ.

Сетевые адаптеры питания – миниатюрные блоки питания различной электронной бытовой аппаратуры. Применяются для питания антенных усилителей, радиотелефонов, зарядных устройств. Несмотря на активное внедрение импульсных блоков питания, трансформаторные ещё активно используются и находят применение в быту пользователя.

Нередки случаи, что данные трансформаторные блоки выходят из строя.

При поломке адаптера можно его заменить новым, стоимость их невелика. Но зачем отдавать кровные, если в большинстве случаев можно устранить неисправность самому в течение 15–30 минут и избавить себя от поисков замены и траты денег?

На стол ремонта попал адаптер на 12V и ток 0,1A от антенного усилителя.

На фото адаптер после произведённого ремонта.

Из каких частей состоит обычный трансформаторный адаптер?

Если разобрать адаптер питания, то внутри мы обнаружим трансформатор (1) и небольшую электронную схему (2).

Трансформатор (1) служит для понижения переменного сетевого напряжения 220V до уровня 13–15 В.

Электронная схема служит для выпрямления переменного напряжения (превращение его в постоянное напряжение) и его стабилизации на уровне 12V.

Как видим, классический блок питания на основе трансформатора устроен довольно просто. Что же может сломаться в таком простом устройстве?

Взглянем на принципиальную схему.

На принципиальной схеме T1 – это понижающий трансформатор. Типичными неисправностями трансформатора являются перегорание или обрыв провода первичной (Ⅰ), и, реже, вторичной (Ⅱ) обмотки. Как правило, неисправна первичная, сетевая обмотка (Ⅰ).

Причиной обрыва или перегорания служит тонкий провод, который не выдерживает сетевых всплесков напряжения и перегрузок. Скажем спасибо китайцам, они экономные ребята, потолще провод не хотят мотать…

Проверить исправность трансформатора довольно просто. Необходимо измерить сопротивление первичной и вторичной обмоток. Сопротивление первичной обмотки должно составлять несколько единиц килоом (1кОм = 1000 Ом), вторичной – несколько десятков Ом.

При проверке трансформатора сопротивление первичной обмотки оказалось равно 1,8 кОм, что свидетельствует о её целостности. Никакого обрыва нет.

Для вторичной обмотки сопротивление составило 25,5 Ом, что тоже нормально. Трансформатор оказался исправен.

Чтобы получить правильные показания сопротивлений обмоток необходимо придерживаться следующих правил:

При измерении касаться контактных выводов только щупами мультиметра. Браться обеими руками за токоведущие части щупов и проводить измерения недопустимо, так как показания мультиметра будут неверные! Подробно о том, как правильно измерять сопротивление мультиметром, я уже рассказывал.

Помните, человеческое тело тоже обладает сопротивлением и может шунтировать то сопротивление, которое вы замеряете. В данном случае – это сопротивление обмоток. Данное правило справедливо при измерении любых сопротивлений.

Необходимо исключить влияние сопротивлений других деталей. Что это значит? Это значит, что деталь должна быть изолирована от других частей схемы, т.е. выпаяна из платы, отключена.

В случае ремонта адаптера рекомендуется перед замером сопротивления вторичной обмотки отпаять выводы, идущие к электронной схеме. Это поможет исключить влияние сопротивления электронной схемы на замеряемое сопротивление.

Диодный мост на дискретных диодах VD1-VD4 служит для выпрямления переменного тока вторичной обмотки. Распространённая неисправность диодного моста, это “пробой” одного или нескольких диодов, из которых он состоит. При такой неисправности диод превращается в обычный проводник. Проверяются диоды довольно просто, можно даже не выпаивать их из платы, а замерить сопротивление каждого из диодов по отдельности. Если диод пробит, то мультиметр покажет очень низкое сопротивление (0 или единицы Ом).

Чтобы другие элементы схемы не вносили путаницы в показания мультиметра, один из выводов диода лучше выпаять из схемы. После проверки не забываем запаять его обратно.

Конденсаторы С1 и С2 служат для фильтрации напряжения и являются вспомогательными элементами стабилизатора 78L12. Интегральный стабилизатор 78L12 обеспечивает на выходе блока питания стабилизированное напряжение 12V.

Цепь, состоящая из резистора R1 и светодиода VD5, служит для индикации работы устройства. Если какая-либо часть схемы неисправна, например, трансформатор или стабилизатор на микросхеме 78L12, то на выходе блока питания никакого напряжения не будет и светодиод VD5 не засветится. По его свечению, можно сразу определить в чём проблема. Если светится, то вероятнее всего перебит соединительный провод. Ну, а если нет, то, возможно, неисправна электронная начинка блока питания.

Наиболее часто трансформаторные блоки питания для активных антенн выходят из строя по причине выгорания стабилизатора на микросхеме 78L12.

При ремонте блока питания следует придерживаться следующей последовательности действий:

При наличии индикации (светодиод светится) следует искать неисправность в проводах, по которым напряжение поступает на питаемый прибор. Достаточно “прозвонить” провода мультиметром.

При отсутствии индикации следует замерить сопротивление первичной обмотки трансформатора. Сделать это легко, можно даже не разбирать блок питания, а замерить сопротивление обмотки через контакты сетевой вилки.

Разбираем блок питания, производим внешний осмотр. Обращаем внимание на потемневшие участки вокруг радиодеталей, сколы и трещины на корпусах стабилизатора питания (78L12 или аналога), вздутия конденсаторов фильтра.

В процессе ремонта адаптера питания для активной антенны выяснилось, что неисправна микросхема-стабилизатор 78L12. Был также заменён электролитический конденсатор C1 (100мкФ * 16В) на конденсатор с большей ёмкостью – 470 мкФ (25В). При замене конденсатора следует учитывать полярность его включения в схему.

Нет видео.

Видео (кликните для воспроизведения).

Знать цоколёвку (расположение и назначение) выводов стабилизатора 78L12 не обязательно. Но, необходимо запомнить, зарисовать или сфотографировать расположение неисправной микросхемы на печатной плате. В таком случае, если забудете, как была впаяна микросхема в печатную плату, то у вас уже будет рисунок или фото, по которому легко определить правильную установку элемента в схему.
