Грузовик Iveco Stralis. Руководство по эксплуатации — часть 294
Для замены втулок (2) правой (1) и левой (3) передней опо&
ры подвески кабины используется пресс и оправка.
Для того, чтобы установить передние опоры под&
вески кабины, проделайте описанные выше опера&
ции в обратной последовательности. Затяните
резьбовые соединения с указанным крутящим мо&
ментом.
ЗАМЕНА ВТУЛОК ПЕРЕДНЕЙ ОПОРЫ КАБИНЫ
Снятие
Снимите пневморессоры в соответствии с указаниями раз&
дела «Замена эластичных втулок передних опор подвески
кабины».
Выверните болты (1) и отсоедините переднюю опору (2) от
кабины.
Для замены втулок (2) передней опоры кабины (1) использу&
ется пресс и оправка.
Для того, чтобы установить передние опоры каби&
ны, проделайте описанные выше операции в об&
ратной последовательности. Затяните резьбовые
соединения с указанным крутящим моментом.
СНЯТИЕ — УСТАНОВКА ШТАНГИ СТАБИЛИЗАТОРА
Снятие
Установите на кабину траверсу 99378039 с двумя грузоза&
хватными лапами, как это описано в разделе «Снятие&уста&
новка кабины». Приподнимите кабину. Далее выполните
следующие операции: Снимите передний бампер (опера&
ция 500210), в соответствии с указаниями этого же разде&
ла. Выверните болты (5) и снимите защитные пластины (6).
Отверните гайку (7) и отсоедините тягу (8) от клапана вы&
равнивания (1). Отверните болты (2) и снимите кронштейн в
сборе с клапаном выравнивания (1). Выверните болт (4,
Рис. 17) и отсоедините рулевой кардан (3) от вала гидро&
усилителя рулевого управления. Снимите пневморессоры,
как это описано в соответствующем разделе. Отверните
болт (3) снимите штангу стабилизатора (9) с опоры (4).
Для того чтобы установить штангу стабилизатора,
проделайте описанные выше операции в обратной
последовательности. Затяните резьбовые соедине&
ния с указанным крутящим моментом.
Источник
Как раскрыть кабину в Iveco
Для просмотра онлайн кликните на видео ⤵
Как поднять кабину ивеко евротех если порвался гидравлический шлангПодробнее
Как поднять кабину фуры!?#поднять#кабинуПодробнее
ВОДИТЕЛЬ БЕЗ ОПЫТА ПЫТАЕТСЯ поднять КАБИНУ ПЕРВЫЙ РАЗ НА НОВОМ DAF 480 л.с. 2018г.в.Подробнее
КАК ВСКРЫТЬ АВТО(грузовик) ИЗНУТРИ за 5минут ! лайфхакПодробнее
Обзор управления , интерьер , кабины ивеко iveco stralis 43Подробнее
Ремонт кабины Iveco Часть-3Подробнее
закончил покраску кабины ивеко магирусПодробнее
КАК ОТКРЫТЬ СВОЙ АВТОМОБИЛЬ БЕЗ КЛЮЧА ЗА НЕСКОЛЬКО МИНУТ САМОСТОЯТЕЛЬНО!Подробнее
Отпала кабина. Ремонт кабины IVECO. 24.04.19. Чернигов. d-tolikПодробнее
Проблема с электроподъемником кабины Iveco stralis.Подробнее
Как прокачать цилиндр подъема кабины MAN F2000.Подробнее
Тягач Iveco Stralis обзорПодробнее
Ремонт кабины Iveco Часть-4Подробнее
Как открыть заклиневшую дверь iveko stralis! Вскрываем замок Ивеко!Подробнее
Проверка уровня масла. Iveco Stralis 2016. Дядя Коля.Подробнее
Главные особенности IVECO S-WAY 2020Подробнее
Дальнобой. MAN. Подъём кабины. Поиск источника течи маслаПодробнее
Выравниваем уровень кабины, тепло — шумо изоляция iveco stralis !Подробнее
Гидроцилиндры и насосы подъема кабины. Рекомендации по эксплуатации и ремонту гидроцилиндров.Подробнее
Источник

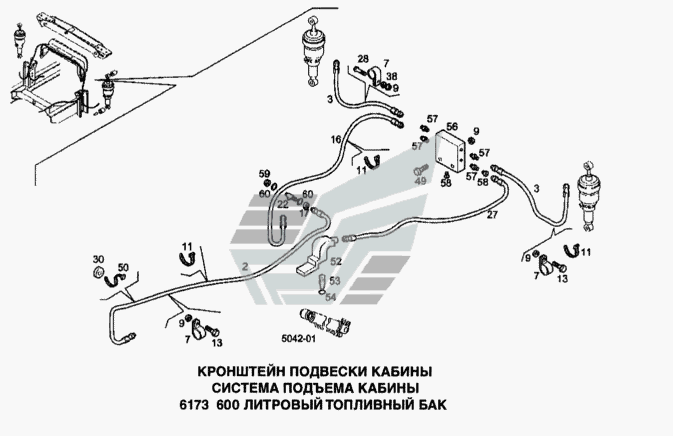

Система подъема кабины Stralis. Каталог 2005г.
ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.
| Номер | 41222287 |
| Наименование | Шланг (L=2100мм) |
| Кол-во на «Количество» | 1 |
| Подгруппа | 4122 |
| Порядковый номер детали | 228 |
Номер детали на чертеже:
Шланг (L=2100мм)
Заводской номер: 41222287 Количество на модель: 1
| Номер | 41216883 |
| Наименование | Шланг (L=870мм) |
| Кол-во на «Количество» | 2 |
| Подгруппа | 4121 |
| Порядковый номер детали | 688 |
Номер детали на чертеже:
Шланг (L=870мм)
Заводской номер: 41216883 Количество на модель: 2
| Номер | 17316490 |
| Наименование | Хомут |
| Кол-во на «Количество» | 4 |
| Группа | Коробка передач |
| Подгруппа | 1731 |
| Порядковый номер детали | 649 |
Номер детали на чертеже:
Хомут
Заводской номер: 17316490 Количество на модель: 4
| Номер | 17316690 |
| Наименование | Хомут (D=20,5мм) |
| Кол-во на «Количество» | 1 |
| Группа | Коробка передач |
| Подгруппа | 1731 |
| Порядковый номер детали | 669 |
Номер детали на чертеже:
Хомут (D=20,5мм)
Заводской номер: 17316690 Количество на модель: 1
| Номер | 16750221 |
| Наименование | Гайка М8 |
| Кол-во на «Количество» | 6 |
| Группа | Сцепление |
| Подгруппа | 1675 |
| Порядковый номер детали | 022 |
Номер детали на чертеже:
Гайка М8
Заводской номер: 16750221 Количество на модель: 6
| Номер | 42099096 |
| Наименование | Хомут крепления кабеля (L=350мм) |
| Кол-во на «Количество» | 13 |
| Группа | Спецоборудование |
| Подгруппа | 4209 |
| Порядковый номер детали | 909 |
Номер детали на чертеже:
Хомут крепления кабеля (L=350мм)
Заводской номер: 42099096 Количество на модель: 13
| Номер | 16586324 |
| Наименование | Болт М8х1,25х20 |
| Кол-во на «Количество» | 3 |
| Группа | Сцепление |
| Подгруппа | 1658 |
| Порядковый номер детали | 632 |
Номер детали на чертеже:
Болт М8х1,25х20
Заводской номер: 16586324 Количество на модель: 3
| Номер | 41222285 |
| Наименование | Шланг |
| Кол-во на «Количество» | 1 |
| Подгруппа | 4122 |
| Порядковый номер детали | 228 |
Номер детали на чертеже:
Шланг
Заводской номер: 41222285 Количество на модель: 1
| Номер | 16508611 |
| Наименование | Гайка М12х1,5 |
| Кол-во на «Количество» | 1 |
| Группа | Сцепление |
| Подгруппа | 1650 |
| Порядковый номер детали | 861 |
Номер детали на чертеже:
Гайка М12х1,5
Заводской номер: 16508611 Количество на модель: 1
| Номер | 61602788 |
| Наименование | Тройник |
| Кол-во на «Количество» | 1 |
| Группа | Дверь кабины (передняя) |
| Подгруппа | 6160 |
| Порядковый номер детали | 278 |
Номер детали на чертеже:
Тройник
Заводской номер: 61602788 Количество на модель: 1
| Номер | 41222194 |
| Наименование | Шланг |
| Кол-во на «Количество» | 1 |
| Подгруппа | 4122 |
| Порядковый номер детали | 219 |
Номер детали на чертеже:
Шланг
Заводской номер: 41222194 Количество на модель: 1
| Номер | 16586724 |
| Наименование | Болт М8х1,25х40 |
| Кол-во на «Количество» | 1 |
| Группа | Сцепление |
| Подгруппа | 1658 |
| Порядковый номер детали | 672 |
Номер детали на чертеже:
Болт М8х1,25х40
Заводской номер: 16586724 Количество на модель: 1
| Номер | 42125406 |
| Наименование | Проставка передняя |
| Кол-во на «Количество» | 1 |
| Группа | Спецоборудование |
| Подгруппа | 4212 |
| Порядковый номер детали | 540 |
Номер детали на чертеже:
Проставка передняя
Заводской номер: 42125406 Количество на модель: 1
| Номер | 17816414 |
| Наименование | Проставка (D=8,5х18мм,SP=20) |
| Кол-во на «Количество» | 1 |
| Группа | Коробка передач |
| Подгруппа | 1781 |
| Порядковый номер детали | 641 |
Номер детали на чертеже:
Проставка (D=8,5х18мм,SP=20)
Заводской номер: 17816414 Количество на модель: 1
| Номер | 16586824 |
| Наименование | Болт М8х1,25х45 |
| Кол-во на «Количество» | 2 |
| Группа | Сцепление |
| Подгруппа | 1658 |
| Порядковый номер детали | 682 |
Номер детали на чертеже:
Болт М8х1,25х45
Заводской номер: 16586824 Количество на модель: 2
| Номер | 42099076 |
| Наименование | Хомут крепления кабеля (L=360мм) |
| Кол-во на «Количество» | 1 |
| Группа | Спецоборудование |
| Подгруппа | 4209 |
| Порядковый номер детали | 907 |
Номер детали на чертеже:
Хомут крепления кабеля (L=360мм)
Заводской номер: 42099076 Количество на модель: 1
| Номер | 42108656 |
| Наименование | Клапан |
| Кол-во на «Количество» | 1 |
| Группа | Спецоборудование |
| Подгруппа | 4210 |
| Порядковый номер детали | 865 |
Номер детали на чертеже:
Клапан
Заводской номер: 42108656 Количество на модель: 1
| Номер | 4745650 |
| Наименование | Ось шарнира |
| Кол-во на «Количество» | 1 |
| Группа | Оборудование дополнительное |
| Подгруппа | 4745 |
| Порядковый номер детали | 650 |
Номер детали на чертеже:
Ось шарнира
Заводской номер: 4745650 Количество на модель: 1
| Номер | 4733282 |
| Наименование | Резиновое кольцо |
| Кол-во на «Количество» | 1 |
| Группа | Оборудование дополнительное |
| Подгруппа | 4733 |
| Порядковый номер детали | 282 |
Номер детали на чертеже:
Резиновое кольцо
Заводской номер: 4733282 Количество на модель: 1
| Номер | 4745651 |
| Наименование | Кольцо |
| Кол-во на «Количество» | 1 |
| Группа | Оборудование дополнительное |
| Подгруппа | 4745 |
| Порядковый номер детали | 651 |
Номер детали на чертеже:
Кольцо
Заводской номер: 4745651 Количество на модель: 1
| Номер | 41216836 |
| Наименование | Штуцер соединения |
| Кол-во на «Количество» | 1 |
| Подгруппа | 4121 |
| Порядковый номер детали | 683 |
Номер детали на чертеже:
Штуцер соединения
Заводской номер: 41216836 Количество на модель: 1
| Номер | 41033741 |
| Наименование | Муфта с наружной резьбой М12-М12 |
| Кол-во на «Количество» | 4 |
| Подгруппа | 4103 |
| Порядковый номер детали | 374 |
Номер детали на чертеже:
Муфта с наружной резьбой М12-М12
Заводской номер: 41033741 Количество на модель: 4
| Номер | 41216966 |
| Наименование | Резьбовая пробка M12х1,5 |
| Кол-во на «Количество» | 1 |
| Подгруппа | 4121 |
| Порядковый номер детали | 696 |
Номер детали на чертеже:
Резьбовая пробка M12х1,5
Заводской номер: 41216966 Количество на модель: 1
| Номер | 42000984 |
| Наименование | Гайка |
| Кол-во на «Количество» | 1 |
| Группа | Спецоборудование |
| Подгруппа | 4200 |
| Порядковый номер детали | 098 |
Номер детали на чертеже:
Гайка
Заводской номер: 42000984 Количество на модель: 1
| Номер | 17095314 |
| Наименование | Шайба (D=12х24мм) |
| Кол-во на «Количество» | 2 |
| Группа | Коробка передач |
| Подгруппа | 1709 |
| Порядковый номер детали | 531 |
Номер детали на чертеже:
Шайба (D=12х24мм)
Заводской номер: 17095314 Количество на модель: 2
