Самый дешевый вездеход.
Каракат ЗИС-5
2019г.
Фотографии пользователя [Darkaim] из Review Machines
Посмотрев на вездеход-трицикл Бархан можно было подумать, что это самый дешевый вездеход. Но нет! Оказывается есть ещё дешевле.
Представляем вологодский вездеход ЗИС-5
Его стоимость в 2019 году составляет всего 130 000 рублей.
Как же удалось достичь такой минимальной цены для четырехколесного вездехода, со всеми ведущими мостами? Давайте разберем его «по косточкам » и всё станет ясно.
Конструкция представляет из себя классическую «переломку», как их еще называют «каракат». Подробнее о переломках читайте в отдельной статье.
Рама сварная, из квадратного профиля, состоит из двух частей, которые между собой связаны шарнирным механизмом сделанным из УАЗовского поворотного кулака.
Двигатель, уже проверенный временем, простой и неприхотливый, одноцилиндровый Lifan190FD мощностью в 15 л.с. с электростартером и катушкой освещения.
В минимальной комплектации вездехода двигатель заводится вручную, но можно установить АКБ и пользоваться электростартером.
Колеса — классические «ободрыши». Делаются из вышедшей из эксплуатации резины от тяжелой техники:
КАМАЗ Вездеход (1220х400), УРАЛ ОИ-25 (1300х370), УРАЛ Лапоть (1200х500) или КРАЗ (1300х530).
Вес шины получается около 20 кг (от первоначальных 80)
Эксплуатируются вместе с камерой.
Колесные диски собственного изготовления. Внутри диска есть специальный уголок, предотвращающий «проворачивание» шины.
Коробка перемены передач от классических моделей ВАЗ
Привод от мотора на КПП осуществляется ременной передачей.
Вместо обычного сцепления применена схема ослабляющая натяжение приводного ремня.
Далее при помощи цепной передачи (от мотоцикла ИЖ) крутящий момент передается на ведущие мосты.
Цепь очень быстро растягивается, поэтому крепление КПП сделано таким образом, чтобы коробку можно было двигать, и натягивать цепь.
Мосты от классических моделей ВАЗ
Тормоза гидравлические, но только на передние колеса.
Рулевое управление реализовано при помощи рулевой рейки от ВАЗ-2108
За счет объема колес вездеход может плавать.
Задняя часть вездехода представляет собой весьма внушительных размеров кузов. В котором при желании могут разместиться 4 человека или какой-то груз.
Грузоподъемность вездехода заявлена в 500 кг.
А теперь самое интересное — как же удалось сделать вездеход таким дешевым?
Все из-за того, что большинство запчастей используются уже по второму разу (б/ушные). Колеса, мосты, КПП, рулевое управление, карданные валы все это восстановленное, практически взятое из металлолома.
Но при всём при этом, производитель дает на свой вездеход гарантию в один год!
Немаловажным в ценообразовании явилось и то, что производство удалось поставить на поток: в месяц получается производить (и продавать) до 200 таких вездеходиков.
Надо сказать, что в Вологде существует множество фирм, которые производят вездеходы схожей конструкции. Это «ВЕПРЬ», «Охотник», «Фаворит», «Тайга», «Ураган» и с десяток других подобных конструкций, отличающихся лишь незначительными деталями.
К примеру, вездеход ВЕПРЬ V1
Конечно погоня за минимальной ценой не может сказаться на качестве и надежности конструкции. Ни и технику такую покупают люди «рукастые». Слабую раму сами усиливают, многие устанавливают однодисковое, сухое сцепление.
Чтобы руль не «бил по рукам» внедряют рулевой демпфер.
Чтобы постоянно не заниматься подтягиванием цепи делают простейший успокоитель.
А для того чтобы зимой не ездить одетым в десять шуб как Дед Мороз
Ставят лобовое стекло и навешивают тент на грузовую часть.
Транспортировка вездехода ЗИС-5 особых затруднений не вызывает, за счет небольших размеров он помещается на легковой прицеп.
По желанию, при заказе вездехода, можно обговорить установку дополнительного оборудования:
— панель приборов с проводкой и площадкой под АКБ;
— амортизатор сиденья;
— вывод сапунов с мостов и коробки;
— установка электролебёдки;
— фаркоп (шар);
— фары (галогенные или светодиодные);
— фара прожектор;
— жёсткая сцепка;
— буксировочный рым;
— прикуриватель;
— мягкие боковые сиденья;
— подвеска на рессорах;
— выбрать резину:
Технические характеристики вездехода ЗИС-5:
Двигатель Lifan190FD
Мощность: 15 л.с.
Расположение вала: Горизонтальное
Диаметр вала: 25 мм
Диаметр цилиндра: 90 мм
Ход поршня: 66 мм
Рабочий объем: 420 см3
Степень сжатия: 8.2:1
Максимальная выходная мощность: 10,5 кВт при 3600 об. в мин.
Номинальная мощность: 8,5 кВт при 3600 об. в мин.
Максимальный крутящий момент: 25 Н.м при 2500 об. в мин.
Система зажигания: Бесконтактное полупроводниковое
Запуск: Электрический стартер и Ручной
Емкость топливного бака: 6,5 л
Расход топлива: 374 г/кВт.ч
Объем масла в двигателе: 1,1 л
Размеры (мм): 403х449х525 мм
Размер упаковки (мм): 525х455х525 мм
Катушка освещения: 18 Aмпер
Вес: 36 кг
Установлена 4-х ступенчатая коробка передач ВАЗ, мосты ВАЗ, гидравлические тормоза.
Габариты
длина 3200 мм
ширина 1870 мм
высота 1450 мм
Дорожный просвет не менее 450 мм
Колея колес 1650 мм
Количество посадочных мест 5
Масса 470 кг
Грузоподъемность (включая водителя) 300 кг
Скорость
Макс. допустимая скорость не более 25 км/ч
Макс. скорость по воде 5 км/ч
Судя по объемам продаж, спрос на такую продукцию есть. Оно и немудрено: для того чтобы съездить из деревни за грибами, за ягодами или на охоту/рыбалку его вполне достаточно, а денег на покупку вездеходов за огромные миллионы у населения попросту нет.
Источник
Каракат зис 5 полезные доработки
Похожие видео

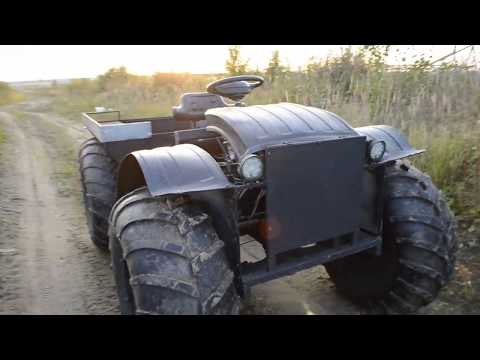

Доработка караката ЗИС-5 (часть 1)
Обзор на ЗИС-5 (каракат)+Доделки -Переделки .
Сборка зис-5 после ремонта (Доработка караката ЗИС-5 часть 4).
Обзор на каракат/Доработки/Все поломки и недоработки

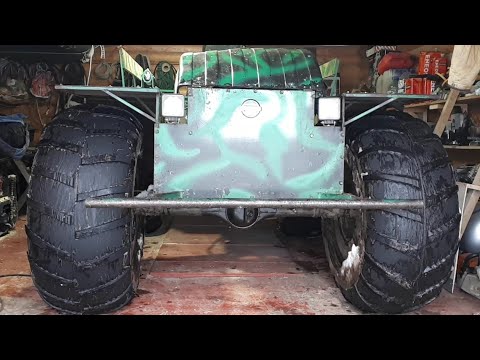

Правда о болотоходе ЗИС-5

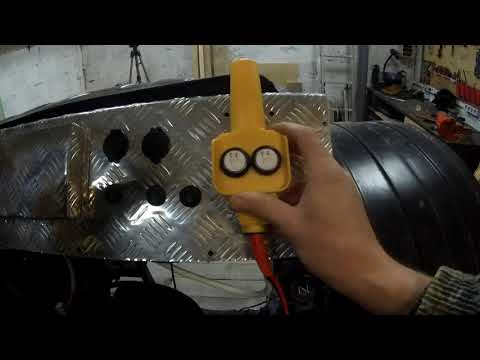

Шикарная модернизация вологодского вездехода!
Дополнительные материалы
Коротко о доработках караката ЗИС-5
Доработка караката ЗИС-5 (часть 2)
Доработка караката ЗИС-5 (часть 3)
Полный обзор Вологодского караката ЗИС-5. Косяки и доработки.
ДОРАБОТКА КАРАКАТА ЗИС-5.ФИКСИРУЕМ ШКИВ НА ВАЛУ.
УСТАНОВКА НОВЫХ ЗВЁЗД НА КАРАКАТ ЗИС-5.ДОРАБОТКА И УСТРАНЕНИЕ КОСЯКОВ ПРОИЗВОДИТЕЛЯ!
Первые доработки караката ЗИС-5 и небольшой обзор
Обзор болотохода Каракат ЗИС-5
ДОРАБОТКА ДВИГАТЕЛЯ И ЦЕНТРОБЕЖНОГО РЕГУЛЯТОРА НА КАРАКАТЕ ЗИС-5
Обзор Каракат Зис 5
Полный обзор вездихода зис 5
Караката зис 5 зимой первый выезд первый отзыв
Источник
Вологодский болотоход-каракат ЗИС-5
Вездеход ЗИС 5 – отечественный снегоболотоходный транспорт, который производят на заводе в Вологде. По конструкции является аналогом болотохода ТДН-300, но в производстве использованы восстановленные б/у комплектующие, что позволило существенно снизить цену. Этот каракат можно купить примерно за 135 000 руб., что является своеобразным рекордом – дешевле продают только машины с более слабыми техническими характеристиками.
Обзор конструкции
При разработке караката ЗИС 5 производитель отказался от установки вариатора, раздатки и сцепления. Это делает вездеход более неповоротливым, зато повысило практичность, ведь именно эти детали выходят из строя в первую очередь. Дополнительный плюс упрощенной конструкции – меньший расход топлива, так как из-за отсутствия вариатора ЗИС вынужден работать только на менее прожорливых больших оборотах.
ЗИС 5 является переломкой – треть деталей являются восстановленными. Но это не является минусом модели, так как б/у являются лишь второстепенные части. Ключевые компоненты являются новыми, купленными напрямую у заводов-производителей. Это позволяет максимально снизить цену машины.
От ВАЗ 2105 вездеходу досталась четырехступенчатая коробка передач, гидравлическая тормозная система, мосты, рулевая рейка. В качестве «сердца» для болотохода ЗИС 5 был выбран одноцилиндровый двигатель LIFAN 190FD объемом 420 куб/см и мощностью 15 лошадиных сил. С такими параметрами вездеходу удается легко тащить не только 470 кг базы, но и груз, весом до 600 кг (включая 4 пассажиров).
Сварная рама вологодского вездехода состоит из двух частей, которые вместе представляют собой металлический профиль квадратного сечения. Узел крепления большой звездочки сделан в виде шарнирного механизма, он собран из переделки поворотного кулака от автомобиля УАЗ.
Технические характеристики
| Двигатель | Lifan 190FD |
| Мощность | 15 л.с. |
| Расположение вала | Горизонтальное |
| Диаметр вала | 25 мм |
| Диаметр цилиндра | 90 мм |
| Ход поршня | 66 мм |
| Рабочий объем | 420 см³ |
| Степень сжатия | 8.2:1 |
| Максимальная выходная мощность | 10,5 кВт при 3600 об. в мин. |
| Номинальная мощность | 8,5 кВт при 3600 об. в мин. |
| Максимальный крутящий момент | 25 Н.м при 2500 об. в мин. |
| Система зажигания | Бесконтактное полупроводниковое |
| Запуск | Электрический стартер и Ручной |
| Емкость топливного бака | 6,5 л |
| Расход топлива | 374 г/кВт.ч |
| Объем масла в двигателе | 1,1 л |
| Размеры (мм) | 403х449х525 мм |
| Размер упаковки (мм) | 525х455х525 мм |
| Катушка освещения | 18 A |
| Вес | 36 кг |
| Тормозная система | Гидравлическая |
| Коробка передач | ВАЗ |
| Мосты | ВАЗ |
| Длина | 3200 мм |
| Ширина | 1870 мм |
| Высота | 1450 мм |
| Дорожный просвет | не менее 450 мм |
| Колея колес | 1650 мм |
| Количество посадочных мест | 5 |
| Масса | 470 кг |
| Грузоподъемность (включая водителя) | 300 кг |
| Максимальная допустимая скорость | не более 25 км/ч |
| Максимальная скорость по воде | 5 км/ч |
| Цена | 120 … 150 тыс. руб. |
Как регулировать клапана
Простая конструкция снегоболотохода ЗИС 5 позволяет самостоятельно вносить правки – например, регулировать клапана. Делается настройка по инструкции:
- Убрать ключом на 8 мм крышку с цилиндра и вынуть свечу.
- С помощью ключа на 13 мм повернуть коленвал по часовой стрелке, чтобы оба клапана оказались закрытыми.
- Измерить щупом расстояние между толкателем и стержнем – зазоры должны быть 0,05 мм на впускном и 0,1 мм на выпускном клапане.
- При несоответствии с указанными зазорами ослабить контргайку ключом на 9 мм и отрегулировать положение клапанов.
- Для уменьшения зазора винт крутить по часовой стрелке.
- Для увеличения зазора винт крутить против часовой стрелки.
Доработки
Вологодский каракат ЗИС 5 легко дорабатывать под свои требования. Самыми распространенными видами переделки являются:
- Установка рулевого демпфера, чтобы облегчить процесс управления вездеходом.
- Усиление рамы, чтобы можно было использовать ЗИС в более экстремальных условиях.
- Установка лобового стекла и тента, если надо использовать вездехода в зимнее время.
- Оснастка фаркопом для прицепа и буксировочным рымом, чтобы можно перевозить больше грузов.
- Установить галогенные или светодиодные фары, для использования ЗИС 5 в темное время.
- Установка более мягкого сидения с амортизатором, если надо проводить на вездеходе много времени.
Найти подходящие комплектующие для ЗИС 5 не составит труда. Для машины подходят детали от ВАЗ 2105, а также вездеходов Вепрь, Охотник и Тайга.
