Ремонт карданного вала КИА Спортейдж 3

Одним из слабых мест в автомобилях КИА Спортейдж (KIA Sportage) является карданный вал. С его помощью передается крутящий момент от КПП к ведущим мостам авто. И если во время движения вы внезапно услышали гул, скрежет, почувствовали вибрацию и прочее, стоит немедленно обратиться к профессионалам по ремонту карданных валов. Наша компания осуществляет ремонт и замену карданов Kia Sportage 3. На все услуги и установленные запчасти дается гарантия, что обеспечивает уверенность в надежности и безопасности эксплуатации машины.

Как проводится диагностика в КарданВалСервис?

Сразу после приезда в нашу мастерскую, необходимо пройти предварительную диагностику. Она заключается в осмотре кардана на предмет наличия дефектов и проверке крестовины на люфты.

Полная диагностика кардана предусматривает:

• Снятие узла с машины. Для этого авто поднимается на подъемник.
• Проверку всех узлов на люфты. Осматривается ШРУС, крестовина или подвесной подшипник карданного вала Киа Спортейдж 3.
• Осмотр пыльника ШРУСа и резины установленных подшипников, что позволяет выявить трещины и отслоения.
• Проверку крестовин на предмет закусывания или подклинивания. Тестирование подшипников для выявления посторонних шумов.
• Общий осмотр узла для обнаружения вмятин, неровностей или заломов труб вала.

Только после этого мастер приступает к устранению неисправностей.

Преимущества ремонта в нашем автосервисе

Обратившись к нам, вы получите:

• бесплатную консультацию профессионалов;
• гарантию качества на установленные детали;
• обслуживание по ценам ниже рыночных;
• свой автомобиль через 1-4 часа.

Подтверждением наших слов является наличие сертификатов и лицензии на выполнение услуг по ремонту или замене карданных валов Киа Спортейдж. Мастера используют европейское оборудование и имеют большой опыт работы в восстановлении карданов.

Кроме того, мы производим карданы для KIA по определенным размерам. В работе учитываются технические требования концерна, частота оборотов, крутящий момент, максимальный ход подвижных шлицов и прочее. Готовые изделия проходят балансировку на специальном стенде, что подтверждает их надежность, исправность. Звоните, консультируйтесь или записывайтесь к мастеру прямо сейчас, чтобы в удобное время устранить возникшую в кардане неполадку.

Источник

KIA Sportage БАБЛОЖОР › Logbook › Замена передней крестовины заднего кардана

Был люфт в крестовине, чтобы не изнашивать шлицевой, решил заменить.
В магазине по каталогу была куплена крестовина GMB GUMZ9

Пацан в сервисе молодой РУКОЖОП, снял кардан, я ему сказал прежде чем разбирать кардан пометь точки, чтобы не балансировать потом, он соглашается и при этом наклоняет кардан и тот разваливается на половики по шлицевому соединению. НУ ВСЕ, начались проблемы. Но слава богу на кардане нарисованы стрелочки.

Дальше он разбирает крестовину, выбивает ее, игольчатые подшипники разлетелись по полу, распаковывает крестовину, а она не подходит! НУ ВСЕ, продолжаются проблемы. Я понял что засада и давай собирать игольчатые подшипники по полу, 2х не хватает. НУ ВСЕ попал.

Он мне говорит — да херня, на переднем приводе поездите, пока не купите нормальный. А вот хер тебе — ищи подшипники по полу, нашел потом. Параллельно я к мастеру, ибо у них магазин и сервис одно предприятие — ищите крестовину мне где хочешь.
Пока меняли радиатор 5 часов и качали тормоза, притащили откуда-то новую крестовину.
Сразу скажу, сюрприз с новой крестовиной ожидал меня при оплате работ! Они мне ее выставили за 2000 руб при максимальной ее цене 800 руб. Менеджер оказался порядочным и отдал ее мне по, якобы, закупу 930 руб.

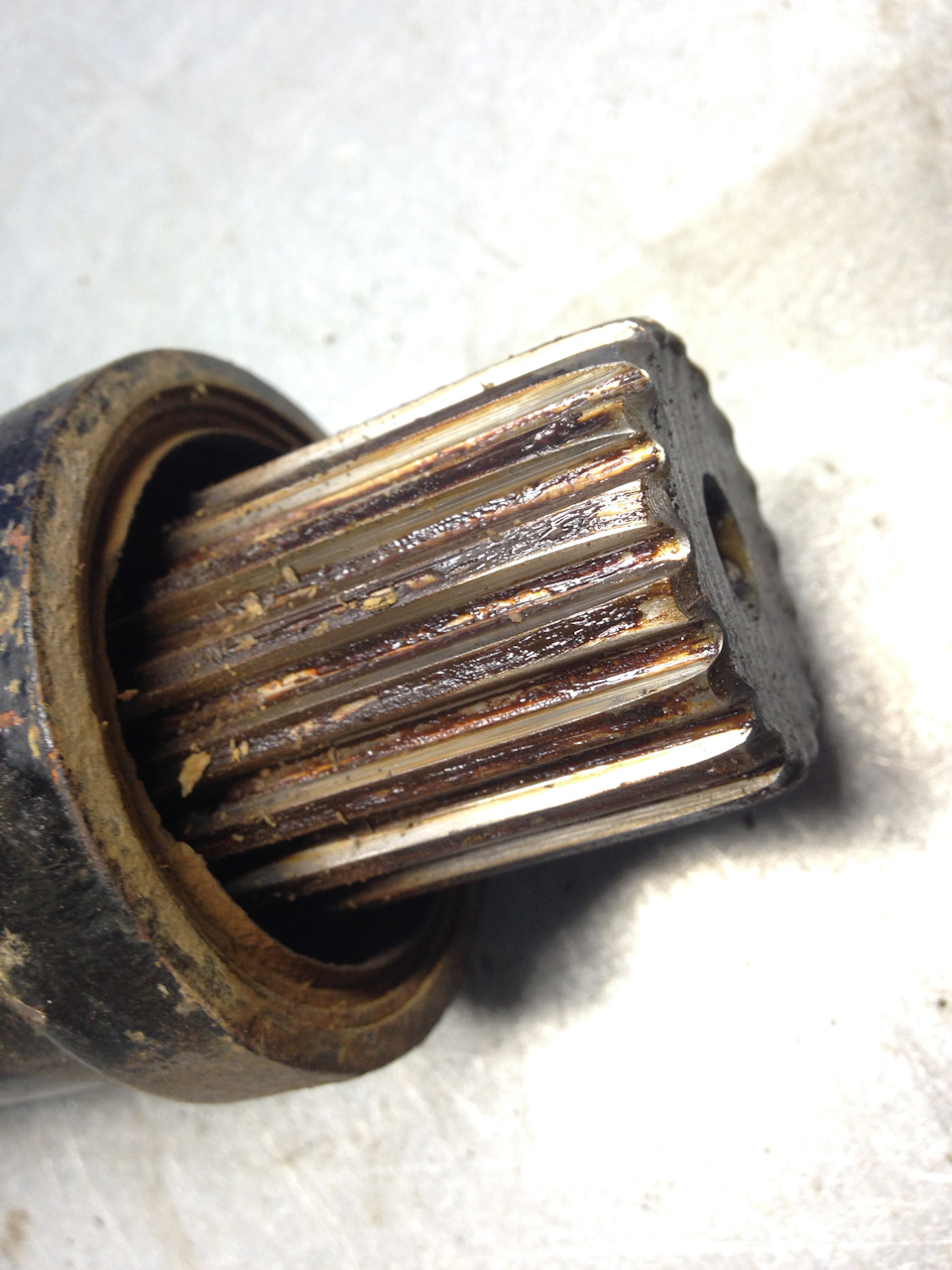

Хорошо, что купил сам масло для шлицевого Castrol LMX, а то они мне его совсем без масла бы собрали.

Приехал к ним в 13-00 уехал в 20:04
Больше в сервис АвтоМое ни ногой!

Крестовина 1- 720 руб (верну ее, надеюсь, распечатали пакет)
Крестовина 2 — 930 руб
Снятие\Установка кардана — 1500 руб
Замена крестовины — 650 руб
Масло Castrol LMX — 490 руб

Источник

Балансировка карданного вала – это обязательное условие его качественного и безпроблемного функционирования. Само предназначение этого узла – передача крутящего момента на заднюю ось, подразумевает его кручение вокруг собственной продольной оси. Следовательно, любое отклонение от центра приводит к тому, что вал начинает вращаться, если так можно выразиться, в разнобой. Что само по себе достаточно плохо и приводит к выходу этого узла из строя.

Карданным валом оснащаются автомобили с задним или полным приводом. Он является элементом, передающим крутящий момент к задней оси, которая может быть либо ведущей, либо соведущей (в случае с полным приводом). Крепится карданный вал непосредственно к кузову автомобиля. Основной точкой крепления является подвесной подшипник, сквозь который и проходит узел.

По своей сути карданный вал является достаточно сложным элементом, а его постоянное нахождение в состоянии кручения приводит к необходимости его точной центровки. А она осуществляется за счет балансировки карданного вала. Об этом и пойдет речь в нашем материале.

Вибрация во время движения автомобиля Kia Sportage 2.0

Любое транспортное средство является технически сложным. Оно представляет собой совокупность:

• систем;
• узлов;
• агрегатов;
• электрических элементов и т.д.

Разумеется, в ходе использования транспортного средства по назначению в нем единомоментно располагается огромное количество движущихся частей от мелких шестеренок до крупных валов и осей. И естественно, все это передает определенные вибрации разного диапазона.
При исправной работе всех систем все эти вибрации так или иначе стабилизируются, предусмотренными для этого элементами подвески, шасси автомобиля и т.д. Однако в случаях, когда имеет место неисправность одного или нескольких агрегатов, эти вибрации становятся слишком сильными и водители с пассажирами начинают их явственно ощущать.
Основные причины вибраций – это неисправности в следующих системах автомобиля:

• подушки двигателя;
• подушки коробки передач;
• подвеска;
• карданный вал;
• подвесной подшипник.

Конкретную причину неисправности поможет определить полноценная диагностика автомобиля, проводимая, как при движении транспортного средства, так и на подъемнике.

Существует несколько причин, которые вызывают разбалансировку кардана:

• нарушение размеров зазоров при установке сочленений узла;
• нарушение центровки элементов вала;
• деформация карданного вала;
• установка бракованных деталей;
• нарушения в работе подвесного подшипника.

Балансировка карданного вала Киа Спортейдж 2.0 литра

Качественная балансировка карданного вала – это сложный технический процесс, который осуществляется при использовании специализированного оборудования. Он проводится в несколько этапов:

1. Первичная диагностика или тестирование карданного вала. Проводится она на специальном стенде, который приводит узел в состояние вращения и снимает показания по балансировке. Подобно шиномонтажному балансировочному станку, он фиксирует все отклонения от оси по всей длине вала.
2. Снятие показателей при нагрузке. Для этого нагружается один из концов карданного вала и процесс тестирования повторяется. Для того, чтобы показания были максимально точными, груз устанавливается и на другую сторону вала.
3. Снятие показателей при развороте на 180 градусов. Все описанные выше процедуры повторяются на перевернутом на 180 градусов валу. Это позволяет составить окончательную картину биений и отклонений узла при вращении от оси.
4. Выявление точек отклонения и наваривание балансировочных грузов, возвращающих вращение в норму.
5. Финальная проверка узла на стенде и установка на автомобиль.

Зачем нужна балансировка карданного вала?

Основная причина, по которой производится балансировка данного узла – это возвращение его в норму. Вы понимаете, что, если подобный узел работает с дисбалансом, то это пагубно отразится на его состоянии и приведет составные части в негодность.
Кроме этого разбалансированный карданный вал передает излишние вибрации на кузов автомобиля. Это делает его эксплуатацию крайне затруднительной и некомфортной. Да и воздействие на остальные системы автомобиля, которые находятся в связке с ним, могут негативно отразиться на их работе:

• двигатель;
• коробка передач;
• раздатки;
• мост;
• дифференциал и другие.

Следующий момент – это оптимизация рабочих параметров автомобиля. Если вал работает неверно, то и усилие на ось передает неэффективно. Это, разумеется, снижает рабочие показатели автомобиля, что сказывается на скорости, тяге, мощности.
Итак, балансировка карданного вала необходима для:

• предотвращения поломок составных частей вала;
• предотвращения нарушений в других элементах автомобиля;
• повышения комфорта езды;
• оптимизации рабочих параметров авто и т.д.

Где произвести балансировку

Существует несколько вариантов проведения балансировки. А точнее, производится она в разных местах:

• в сервисах общей практики;
• в кустарных мастерских;
• у официального дилера;
• в специализированных сервисах.

В сервисах общей практики подобная услуга является дополнительной. Качество ее плавает от места к месту, поскольку далеко не везде есть калиброванное и сертифицированное оборудование, позволяющее работать с гарантией результата.

Очень многие официальные дилерские автоцентры предоставляют подобные услуги. К качеству такой балансировки не может быть претензий, как и к наличию гарантии результата. Претензии имеются лишь к значительно завышенному ценнику на подобного рода услуги. Да и, скорее всего, придется оплатить еще и полную диагностику автомобиля.

Цены на балансировку

Только высокоточная балансировка кардана или почему именно Мы?

Существует целый ряд причин, по которым вам следует обратиться именно к нам:

1. Оснащение нашей мастерской самым современным высокоточным оборудованием, прошедшим обязательную сертификацию и калибровку. Мы балансируем с минимальной погрешностью!
2. Огромный опыт работы и высокая квалификация мастеров позволяют работать даже с карданными валами для специализированной техники и решать сложнейшие производственные задачи.
3. Возможность работы с любыми моделями и марками автомобилей, независимо от года выпуска и специализации.
4. Максимальная оперативность в решении поставленных задач. Как правило, балансировка карданного вала у нас производится в течение получаса. Такое же количество времени отведено на снятие и установку. Это значит, что уже через час-полтора вы сможете покинуть автосервис на автомобиле с полностью исправным карданом.
5. Мы даем гарантию на балансировку, что позволяет вам быть уверенным в том, что автомобиль будет работать исправно.
6. При необходимости мы предоставляем любые отчетные документы, заказ-наряды, чеки и все, что может потребоваться для вас или вашей организации.

Записаться на балансировку можно, связавшись с нашими специалистами по телефону.

Источник

Карданный вал Kia Sportage 3 с 2010 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
приводной вал Kia Sportage , ремонт карданных валов Kia Sportage , дифференциал Kia Sportage

5. Карданный вал

1. Передняя часть карданного вала 2. Кронштейн опорного подшипника 3. Задняя часть карданного вала

Проверка технического состояния

Шарниры типа CV и пыльники

1. Включите нейтральную передачу.

2. Поднимите автомобиль и установите его на опоры в предназначенных для этого местах.

3. Проверьте центральный опорный подшипник (В) на наличие повышенного люфта или стука при вращении, а резиновую опору — на наличие разрывов. При их наличии замените карданный вал в сборе.

4. Проверьте пыльник (А) шарнира CV на наличие повреждений и признаков старения. При их наличии замените карданный вал в сборе.

5. Проверьте шарниры CV на наличие повышенного люфта или стука при вращении. При их наличии замените карданный вал в сборе.

Биение карданного вала

1. Установите индикатор часового типа в центральной точке передней или задней части карданного вала.

2. Медленно вращая другую часть карданного вала, измерьте биение. Повторите эту процедуру для другой части карданного вала.

Биение передней части карданного вала: 0,3 мм.

Биение задней части карданного вала: 0,3 мм.

3. Если биение любой части карданного вала превышает эксплуатационный предел, замените карданный вал в сборе.

1. Нанесите отметку (В) на фланцевую вилку (А) и соединительный фланец (С) коробки передач, затем отверните болты крепления карданного вала.

Момент затяжки: 49,0

2. Отверните болты (А) крепления кронштейна центрального подшипника.

Момент затяжки: 49,0

3. Нанесите отметку на фланцевую вилку и соединительный фланец коробки передач, затем отверните болты крепления карданного вала.

Момент затяжки: 49,0

Используйте торцевой ключ во избежание повреждения головок болтов при отворачивании.

4. Установка выполняется в порядке, обратном снятию.
