Ремонт пылесосов Philips(сервисное руководство)

Пылесос Philips (Модели HR 8901, HR 8903, HR 8905, HR 8907, HR 8909)

ИНФОРМАЦИЯ О ПРОДУКТЕ

• − Максимальный расход воздуха: 34 л/сек.
• − Максимум разрежения водяного столба: 275 см
• − Расход энергии (IEC) 225V: 1200W
• − вместимость мешка для пыли: 4 литра
• − длина шнура (зависит от версии): 6 или 8.5 метров
• − система фильтров (зависит от версии):
  : бумажный мешок для пыли
  : выхлопной воздушный фильтр
  : входной фильтр двигателя
  : или угольный фильтр
• − габариты: 48 x 30 x 25 см
• − Вес без принадлежностей: 6.4 кг
• − Шум: 75 децибелов

Опционально (поставка дополнительно при необходимости)	Код заказа
Х/б мешок для пыли	HR 6935 (4822 480 10072)
Бумажный мешок экономичный	HR 6938 (4822 015 70049)
Бумажный мешок гигиеничный	HR 6938 (4822 015 70057)
Насадка для неровных полов	HR 6943 (4822 479 20222)
Внутренний угольный фильтр	HR 6949 (4822 480 20145)
Активный угольный фильтр	HR 6968 (позиции 41 + 42)
Датчик пыли	HR 6953 (4822 452 80167)
Турбо щетка	HR 6988 (4822 479 20196)
S-класса фильтр	HR 6992 (4822 480 10084)
S-класса фильтр (набор)	HR 6993 (позиции 48 + 49)

Регулируя мощность на двигателе в сети 220V, 60 гц:

1. Удостоверьтесь, что потенциометр (поз. 58) установлен в минимальное положение.
2. Установите регулятор мощности (поз. 44) на двигателе в положение 220V/60Hz., чтобы двигатель управлялся правильно.

Пожалуйста, отметьте:

• стандартная установка для регулирования мощности 230V, 50 гц.
• проверьте, что нет обрывов на всех проводах.

Кодировка MSH:

8838 901 00000 (синий жемчуг)

8838 907 00000 (синий жемчуг)

8838 903 00000 (белая керамика)

8838 909 00000 (темно синий цвет)

8838 905 00000 (белая керамика)

ИНФОРМАЦИЯ ОБ ОБСЛУЖИВАНИИ

−чтобы открыть пылесос, сначала снимите панель (поз. 13) при помощи большой отвертки (V) (рис. 8), отсоединив 4 защелки (4 винта панели кнопок поз. 39 могут быть выкручены), и затем снимите две педали (поз. 1 и 14) крестовой отверткой (W), максимальным диаметром 2.5 мм.

− измеритель мощности с коммерческим кодом (8838 000 60300) определяет расход воздуха и измеряет вакуум прибора.

− составляющие компоненты на взорванном представлении могут отличаться в разных версиях. Однако фактические компоненты отличаются только номерами кода.

− после проведения ремонта удостоверьтесь, что все функции прибора работают правильно.

− запасные части были стандартизированы в максимально возможной степени.

(x) = стандартная запасная часть прибора.

x = оригинальная запасная часть прибора.

− поз. 16 тканевый мешок для пыли используется в тех странах, где бумажные мешки для пыли не доступны.

− поз. 17 длина шланга всасывания должна составлять 460 мм в x версиях, и сокращена до 420 мм в (x) версиях.

− поз. 19 клеммник предоставляет 4 соединяющихся провода (коричневый и синий, чтобы функционировать в варианте HR 8909).

− поз. от 120 до 137. Набор аксессуаров зависит от национальной версии.

− поз. 21 наматывающая катушка шнура может использоваться как с длинным, так и коротким шнуром.

− чтобы демонтировать катушку шнура используйте отвертку TORX № T15, которая является одной из набора, состоящего из T20, T15, T10, T9, T8, T7 и T6 = 4822 395 50145.

− В зависимости от оригинального шнура, запасной шнур может быть сокращен с 8.5 до 6 метров.

− поз. 37 представляет кнопку контроля, чтобы нажимать микровыключатель.

− поз. 34. удалите рычаг контроля в версиях без микровыключателя.

− поз. 43 воздушные клапана открываются, чтобы охладить двигатель, если воздушный поток мал или если воздушный поток заблокирован.

− Все пылесосы могут быть включены как при помощи дистанционного управления с шланга, так и без него.

Для версий низкого напряжения.

− поз. 20 в камере пыли отверстие с диаметром 6 мм должно быть просверлено, чтобы охладить наматывающую катушку шнура через шланг охлаждения (сделайте такое же отверстие, как было в камере пыли, которая будет заменена).

− поз. 21 из за шатания половина ребра должна быть удалена со стороны охлаждающего шланга, так же, как в замененной единице.

− 4822 530 21034 шланг охлаждения наматывающей катушки шнура (правильная длинатрубы без соединителей составляет 84 мм).

− номер 55 4822 361 10913 Двигатель

Электрические схемы

Рис. 1 Схема электрических соединений пылесоса HR8901

Рис. 2 Схема электрических соединений пылесоса HR8903, HR8905

Рис. 3 Схема электрических соединений пылесоса HR8907

Рис. 4 Схема электрических соединений пылесоса HR8909

Рис. 5 Взрывная схема пылесосов HR 8901, HR 8903, HR 8905, HR 8907, HR 8909

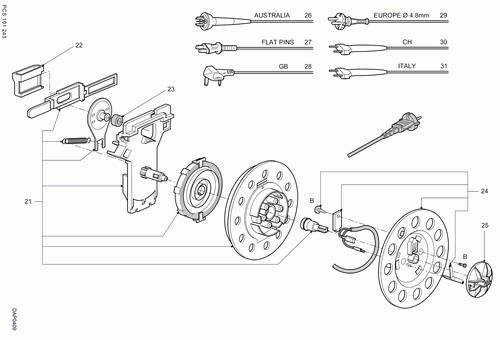

Рис. 6 Узел катушки намотки шнура

Рис. 7 Аксессуары к пылесосу

Рис. 8 Верхняя панель управления

Заказные номера запасных частей

х

х

HR 8.	.901	.903	.905	.907	.909	Description
Pos
1	4822 466 12261	—	—	—	—	х	cord-winder pedal
	4822 466 12258	—	х	х	—	—	cord-winder pedal
	4822 466 12256	х	—	—	х	—	cord-winder pedal
2	4822 442 01914	—	—	—	—	х	accessory cover
	4822 442 01911	—	х	х	—	—	accessory cover
4822 442 01906	х	—	—	х	—	accessory cover
3	4822 492 11044	х	х	х	х	х	acc. cover spring
4	4822 442 01915	—	—	—	—	х	lead lid
4822 442 01912	—	х	х	—	—	lead lid
4822 442 01907	х	—	—	х	—	lead lid
5	4822 417 11264	х	х	х	х	х	acc. cover lock
6	4822 532 12374	х	х	х	х	х	diaphragm valve
7	4822 528 10943	х	х	х	х	х	swivel connector
8	4822 532 70286	х	х	х	х	х	sealing rubber
9	4822 442 01916	—	—	—	—	х	dust cover
4822 442 01908	х	—	—	х	—	dust cover
4822 442 01913	—	х	х	—	—	dust cover
10	4822 492 11045	х	х	х	х	х	dust-cover spring
11	4822 460 11148	—	—	—	—	х	dust-cover snaplock
4822 460 11146	х	—	—	х	—	dust-cover snaplock
4822 460 11147	—	х	х	—	—	dust-cover snaplock
12	4822 402 10108	х	х	х	х	х	ord-winder lever
13	4322 009 07200	х	—	—	—	—	version panel
4322 009 07210	—	х	х	—	—	version panel
4322 009 07220	—	—	—	х	—	version panel
4822 466 12262	—	—	—	—	х	version panel
14	4822 466 12263	—	—	—	—	х	switch pedal
4822 466 12257	х	—	—	х	—	switch pedal
4822 466 12259	—	х	х	—	—	switch pedal
15	4822 214 11309	—	—	—	—	х	PCB
4822 214 11308	—	—	—	х	—	PCB 230V/50Hz
4822 214 11407	—	—	—	х	—	PCB 220V/60Hz
4822 214 11913	—	—	—	—	х	PCB rem. control 100-127V
4822 214 11912	—	—	—	х	—	PCB eco/auco 100-127V
16	4822 015 70057	х	х	х	х	х	paper dustbag hyg.
4822 480 10072	(х)	(х)	(х)	(х)	(х)	cotton dustbag
17	4822 530 10246	х	х	х	(х)	(х)	suction hose (460)
18	4822 256 10155	х	х	х	х	х	dustbag holder
19	4822 320 11181	—	—	—	—	(х)	connecting cable
20	4822 441 11625	х	х	х	х	х	dust chamber
21	4822 492 71489	х	х	х	х	х	reel half spring unit
22	4822 466 10776	х	х	х	х	х	connection piece
23	4822 532 52554	х	х	х	х	х	brake tyre
24	4822 528 10836	х	х	х	х	х	reel half contact unit
25	4822 290 81474	х	х	х	х	х	contact-ring plate
26	4822 321 10816	х	х	х	х	х	cordset Australia / Argentina
27	4822 321 10822	х	х	х	х	х	cordset Japan (2 x 1.25 mm2)
4822 321 11348	х	х	х	х	х	cordset (2 x 0.75 mm2)
28	4822 321 10818	х	х	х	х	х	cordset UK
29	4822 321 10783	х	х	х	х	х	cordset L = 8.3 m 4.8 mm pins
30	4822 321 10806	х	х	х	х	х	cordset
31	4822 321 10815	х	х	х	х	х	cordset
32	4822 441 12375	х	х	х	х	х	lower housing
33	4822 528 10925	х	х	х	х	х	caster assy
34	4822 271 30856	х	х	х	х	—	micro-switch
35	4822 492 11009	х	х	х	х	х	button spring
36	4822 404 40703	х	х	х	х	х	switch lever
37	4822 402 10111	х	х	х	х	(х)	parking hook
38	4822 276 13205	х	х	х	х	х	main switch
39	4822 441 12379	—	—	—	—	х	button panel
4822 441 12376	х	—	—	х	—	button panel
4822 441 12378	—	х	х	—	—	button panel
40	4822 441 12377	х	х	х	х	х	upper housing with buffer
40А	4822 460 11097	х	х	х	х	х	buffer
41	4822 480 10228	—	—	—	—	—	safety trio filter (opt.)
4822 480 20145	х	х	х	х	х	carbon filter
42	4822 458 10458	—	—	—	—	—	safety filter grille + trio filter (opt.)
4822 458 10461	х	х	х	х	х	carbon filter grille
43	4822 360 10157	х	х	х	х	х	air inlet valve 220-240V
4822 360 10233	х	х	х	х	х	air inlet valve 100-127V
44	4822 214 11359	х	х	х	х	—	power module dt 230V
4822 214 11361	power module 230V
4822 214 11911	power module 100-110V
45	4822 528 11366	х	х	х	х	х	rear wheel soft
46	4822 462 11196	—	х	х	—	—	rear wheel cap
4822 462 11197	х	—	—	х	—	rear wheel cap
4822 462 11198	—	—	—	—	х	rear wheel cap
47	4822 462 11195	х	х	х	х	х	cord outlet
48	4822 256 10587	х	—	—	х	—	S-filter holder
4822 256 10588	х	х	—	—	—	S-filter holder
4822 256 10589	—	—	—	—	х	S-filter holder
49	4822 480 10084	х	х	х	х	х	S-filter
50	4322 009 07190	х	х	х	х	х	motor housing
51	4822 532 12375	х	х	х	х	х	silencers
52	4822 466 10765	х	х	х	х	х	back motor buffer
52	4822 402 10109	х	х	х	х	х	suspension bracket
53	4822 492 11011	х	х	х	х	х	PCB mounting spring
54	4822 361 10768	х	х	х	х	х	motor 1241 — 230V
55	4822 361 10913	х	х	х	х	х	motor 100-110V
56	4822 466 62655	х	х	х	х	х	front motor buffer
57	4822 466 10766	х	х	х	х	х	motor disc 1241
58	4822 101 11361	х	х	х	х	—	potentiometer 220-240V
4822 101 11689	х	х	х	х	—	potentiometer 100-127V
59	4822 450 10067	х	х	х	—	—	suct. power indicator 220-240V
4822 450 10209	х	х	х	—	—	suct. power indicator 100-127V
120	4822 492 71622	х	—	—	—	—	metal-tube clip
121	4822 530 10229	х	—	—	—	—	metal-tube
122	4822 492 71623	—	х	х	х	х	telesc. -tube clip
123	4822 530 10233	—	х	х	х	х	telescopic tube
124	4822 452 80167	(х)	(х)	(х)	(х)	(х)	dust indicator (opt.)
125	4822 530 10247	х	х	х	х	—	eco bend + hose
126	4822 530 10235	х	х	х	х	—	eco bend
127	4822 479 70072	х	х	х	х	х	nozzle
128	4822 479 20123	х	х	х	х	х	nozzle strips
129	4822 479 50062	х	х	х	х	х	crevice nozzle
130	4822 479 60118	х	х	х	х	х	small nozzle
131	4822 479 30176	х	х	х	х	х	brush nozzle
132	4822 530 10248	—	—	—	—	х	rmc hose
137	4822 479 20222	—	—	х	—	—	hard floor nozzle
DFU	4822 736 17101	х	х	х	—	—	W — total
DFU	4822 736 17102	—	—	—	х	—	W — total
DFU	4822 736 17103	—	—	—	—	х	W — total

Удачи в ремонте!!
