Ремонт пульта от телевизора своими руками

Содержание:

Пуль ДУ – практичное дополнение к телевизору. С его помощью легко переключать каналы и проводить настройки. Но со временем перестают работать кнопки частично или полностью. И говорит о том, что пора проводить ремонт пульта для телевизора. Сделать его можно самостоятельно, либо отнести в ремонт. И если прибор совсем нельзя восстановить, всегда можно купить аналог или оригинал на рынке электроники.

Особенности ПДУ

Любой телевизор управляется не только от пульта, но и от клавиш, расположенных на нижней, боковой или задней панели. Сложнее, когда ломается пульт от приставки, без которого провести каких-либо настроек уже не возможно. Но в этом случае легко заменить устройство у поставщика цифрового телевидения или приобрести многофункциональный пульт, который будет работать и с приставкой, и с ТВ.

Важно! Если телевизор не реагирует ни на пульт, ни на кнопки управления – дело не в ПДУ. Необходимо диагностировать и ремонтировать ТВ.

Сам по себе пульт ДУ – беспроводное устройство, отправляющее командные сигналы на ТВ через ИК порт. На телевизоре есть приемник, который распознает команды и выполняет их. Работает большинство ПДУ на батарейках или аккумуляторах.

Универсальные пульты способны управлять и телевизором, и проигрывателями, и приставками. У них более сложная схема, но причины поломок и принцип ремонта схож.

Частые причины поломок

Первое, что надо сделать, если не работает пульт от телевизора – проверить заряд батареек. Поставить новые и убедиться, что ничего не изменилось. Или прибор начал работать. В таком лучае причина поломки проста – выход из строя акб или батареек.

Намного сложнее, когда перестает работать одна или несколько кнопок. Или телевизор не хочет выполнять сигналы от ПДУ. При этом на стационарные клавиши техника быстро и исправно реагирует. В такой ситуации причинами поломки могут быть:

• Частые падения. Это самая распространенная причина поломки пульта ДУ. Из-за механических повреждений выходит из строя кварц и другие важные элементы. Из легких последствий – отслаивается крышка или появляются трещины на корпусе. Также может пропадать работать одной или нескольких клавиш, на некоторые из них приходится очень сильно давить. Нередко пульт начинает работать только с близкой дистанции.
• Попадания воды под корпус. Нередко на устройство проливают напитки, из которых самые вредные – сладкие соки и газированные воды. Они не только разрушают контакты, но и загрязняют прибор. Нередко кнопки просто намертво прилипают к своему месту и нажать на них становится невозможно.
• Длительный срок эксплуатации. У всех приборов есть свой срок «годности». При постоянном нажатии на кнопки могут отходить контакты. И ПДУ перестает работать корректно. Часто естественный износ всех компонентов одна из немногих причин, когда приходится покупать новое устройство.

В большинстве случаев можно провести ремонт пульта от телевизора своими руками. Для этого необходимо провести диагностику, выявить возможные поломки и подобрать подходящие инструменты для восстановления прибора.

Варианты поломок и способы восстановления после падений

Так как механические повреждения – самая распространенная причина выхода ПДУ из строя, разберем варианты ремонта подробнее.

Именно из-за падений нарушается спайка между контактами, происходят западания кнопки или перестает поступать сигнал от ПДУ. До разборки, необходимо проверить пульт от телевизора на работоспособность. Для этого:

1. Взять смартфон с фотокамерой. Запустить режим «Фото».
2. Направить пульт источником сигнала на фотокамеру. И расположить устройство максимально близко.
3. Нажать на любую кнопку пульта. Если сигнал пойдет, то на экране телефона появится толстая красная точка. Ее будет заметно даже при слабом источнике сигнала.

Если сигнал не появился. Можно попробовать сменить батарейки. Снова не сработало – стоит разобрать устройство и вытащить плату. Провести ее внимательный осмотр и заменить вышедший из строя элемент или пропаять контакт.

Последовательность разборки ПДУ

Как и любую технику, разбирать пульт от телевизора в процессе ремонта стоит последовательно и аккуратно. По шагам процесс выглядит так:

1. Снять заслонку от батареек. Вытащить их.
2. Посмотреть наличие винтиков в держатели для батареек. Если они есть – выкрутить их.
3. При наличии защелок на корпусе взять тонкую отвертку или другой тонкий плоский предмет. И провести по корпусу, начиная с нижней части.
4. Аккуратно вытащить плату. Отложить в сторону части пластикового корпуса.

Важно! Проводить разборку при неисправной плате столько только тому, кто умеет работать с паяльником. Если таких навыков нет, можно и не разбирать прибор.

Как ремонтировать плату

После того, как удалось открыть пульт от телевизора, необходимо взять лупу и внимательно осмотреть плату. При помощи увеличительного стекла можно четко разглядеть, где отпаялся контакт или что нужно припаять.

Нередко из-за падений отсоединяется светодиод, его можно припаять назад. А также можно слегка потрясти плату. Если послышится шум, причина поломки в кварцевом резонаторе. Его можно заменить по следующим шагам:

1. Найти маленькую припаянную коробочку.
2. Аккуратно снять ее.
3. Приобрести в магазине радиотехники такую же.
4. Поставить на место радиодеталь.

После замены необходимо собрать все в обратной последовательности. Поставить рабочие батарейки. И можно проверять исправность прибора.

Что делать, если кнопки не работают выборочно

Сильное загрязнение, попадание пыли или сладкой газировки приводит к западанию или поломке отдельной кнопки. Так, при попадании жидкости внутри прибора появляется масляный конденсат. И его можно достаточно легко устранить своими силами.

Если выборочно перестал работать пульт от телевизора, не идет сигнал с части кнопок, проделайте следующее:

1. Разобрать пульт по схеме, представленной выше. Вначале открутить винтики возле батареек, после их удаления. Провести тонким предметом по периметру корпуса, чтобы отщелкнуть защелки.
2. Взять ватный тампон или палочку. Обмакнуть ее в спиртовой раствор или в спирт.
3. Аккуратно протереть плату ватой.
4. Посмотреть контактные площадки на резиновой части.
5. Протереть корпус. Клавиши. Делать все легкими движениями, без сильного нажима.
6. Обратить внимание на зачистку пружинного контакта. Он идет к батарейкам. И если он сильно загрязнен, можно взять наждачную бумагу. Но только для него.
7. После очистки дождаться просушивания всех элементов и собрать устройство в обратной последовательности.

Важно! Не рекомендуется чистить китайские аналоги оригинальных пультов. Они часто не выдерживают даже простой разборки, не говоря об очистке контактов спиртом. Но к ним можно применить слабый мыльный раствор.

Что делать, если не работают часто используемые кнопки

Достаточно часто выходят из строя самые частые в использовании клавиши. Это может быть регулировка громкости, переключение каналов, смена источника сигнала. И даже включение и выключение телевизора. В такой ситуации можно восстановить пульт от телевизора. Достаточно следовать следующему плану:

• Приготовить фольгу, но только такую, где с одной стороны предусмотрена бумажная основа.
• Подобрать клей на силиконовой основе, подойдут вариант «Момент». Или клеящие смеси с проводимой основной.
• Разобрать устройство по схеме, приведенной выше. Вытащить резиновую прослойку.
• Наклеить на обратную сторону нерабочей кнопки фольгированную бумагу. Чтобы ее не приобретать специально, можно взять вариант от шоколада или сигарет.
• До наклеивания нужно вырезать из фольги подходящий по размерам круг или квадрат.

Если не хочется вырезать и клеить, можно купить готовый набор для ремонта пульта от телевизора. Там есть резиновые прослойки и специальный клеящий состав. Так, процесс работы пойдет намного быстрее.

Можно ли починить пульт от приставки

Ремонт пульта от телевизионной приставки схож с восстановлением обычного ПДУ. Единственное, до разборки оборудования и попытки его перепаять, стоит скинуть настройки пульта на заводские настройки.

Инструкция по сбросу или обновлению настроек пульта ДУ зависит от оператора, предоставляющего цифровое телевидение. К примеру, чтобы провести сброс на приборе от Ростелекома, необходимо:

• Навести пульт на ТВ и зажать одновременно кнопки ОК и ТВ.
• Подержать команду две или более секунд.
• Дождаться двойного мигания светодиода.
• Ввести цифры 977. При этом лампочка Power должна мигнуть 4 раза.

Код может меняться в зависимости от модели пульта, телевизора, приставки. Но последовательность действий общая.

Когда стоит покупать новый пульт

Встречаются ситуации, когда ремонт пульта ДУ своими руками невозможен. К примеру, нужно перепаять плату, а навыков работы с паяльником нет. Или подходящего элемента не нашлось в ближайших магазинах радиотехники.

В этих ситуациях есть два выхода:

• Отнести пульт в ближайшую ТВ мастерскую. Там закажут необходимые элементы и быстро проведут ремонт. Но стоимость может быть достаточно высокой.
• Купить аналог на рынке радиотехник. Или заказать доставку оригинального устройства.

Покупать аналог намного дешевле. Там же на рынке электроники можно сразу же купить многофункциональный пульт, который поможет при выходе из строя ПДУ от приставки или заменит одновременно три устройства.

Главное – выбирать «не с пустыми руками». Лучше всего взять в магазин старый пульт, который сломался и не подлежит восстановлению. Так, быстрее и проще найти аналог или оригинал именно к вашей модели телевизора.

Источник

Автор: Administrator вкл. 10 ноября 2013 .

Возможные дефекты и неисправности пультов ДУ

Самым распространенным дефектом, непреднамеренно заложенным в конструкцию производителями пультов, является (судя по личной практике ремонта ПДУ) плохой контакт «плюсовой» и «минусовой» клемм с источником электропитания. Выполненные из не совсем походящего для таких устройств сплава, они легко гнутся и теряют былую упругость в эксплуатации (особенно по истечению гарантийного срока). Нарушение пружинистости этих клемм можно устранить быстро и навсегда, проложив между ними и торцом платы нежесткую резину (например, канцелярский ластик), которая надежно прижмет контакты к элементам питания.

Вторым по распространенности дефектом ПДУ является ухудшение контакта графитовых печатных элементов платы с токопроводящей резиной, прижимаемой к ним кнопками управления. Причина — попавший между кнопками и контактами платы жир, снижение качества самой резины, из которой через 2 — 3 года работы выделяется в результате химической реакции маслообразное вещество. Покрывая печатную плату, оно мешает контактам.

Еще одна распространенная неисправность, когда самые ходовые кнопки перестают работать, или работают, но только при усиленном нажиме. Это изнашивается токопроводящее покрытие контактов резиновой основы. Резиновые контакты под кнопками физически изнашиваются, теряя токопроводность. Подвержены износу и графитовые элементы печатной платы. В таких случаях нужно заменить резину с кнопками на новые (они продаются на радиорынках). Состоит этот ремкомплект из маленьких токопроводящих кружочков и клея, которые Вам нужно будет приклеить поверх старых, износившихся токопроводящих контактов на резиновой основе.

А печатную плату необходимо аккуратно очистить от выделившейся вязкой жидкости сухой мягкой тряпочкой. Графитовые контакты легко восстановить с помощью «мягкого» канцелярского карандаша.

Внимание. Вопреки распространенной у радиолюбителей практике, ни в коем случае нельзя протирать графитовые контакты на печатной плате спиртом, одеколоном (а тем более растворителями). От алкогольсодержащих веществ и растворителей графит разрушается.

Убедиться в том, что плата ПДУ исправна, можно следующим образом. Собрав пульт в корпусе, не стоит спешить с укладыванием на предназначенное ему место резинового коврика с кнопками. А вот источник питания следует вставить. Затем мини-указкой, скрученной из фольги, необходимо попеременно (через отверстия для кнопок) дотронуться до всех графитовых контактов на печатной плате.

Если телевизор нормально реагирует на команды с пульта, значит, плата последнего исправна, а менять нужно только резину с кнопками.

Если реакции нет, то причиной отказа пульта может быть отпайка инфракрасных излучателей, конденсаторов, кварцевых резонаторов или микротрещин на самой плате в результате падения и ударов.

Бывает, что купить новую резину не удается. Однако отчаиваться не стоит — надо восстановить старую. Нужно отделить от всех кнопок на обратной стороне резинового коврика контактные пластины черного цвета. Затем любым клеем для резины приклеить на освободившиеся места новые. Найти работоспособные контактные пластины можно во многих, признанных по другим причинам непригодными для эксплуатации, старых электронных устройствах: калькуляторах, клавиатурах , кнопочных телефонах и т.п.

Контактные пластины из токопроводящей резины аккуратно снимают, обрезают острым лезвием или скальпелем до необходимого диаметра и наклеивают затем на резиновый коврик ПДУ. Учитывая, что «донорские» пластины могут иметь разные габариты, с них срезают лезвием лишнее, добиваясь, чтобы толщина пластин не превышала 1 мм (иначе кнопки ПДУ будут постоянно «нажатыми»).

Схема пульта дистанционного управления в сборе.

1 — лицевая часть корпуса; 2 — кнопка; 3 — резиновый коврик; 4 — контактная пластина из токопроводящей резины (в отремонтированном варианте может быть «контактная» фольга от сигарет); 5 — печатная плата с токопроводящими элементами схемы; 6 — тыльная часть корпуса; 7 — гальванический элемент; 8 — крышка отсека электропитания; 9 — винт; количество деталей 2, 4, 7 и 9 — в зависимости от конкретного типа устройства

Восстановление пультов ДУ

Как разобрать пульт ДУ

Для начала пульт надо разобрать. Несмотря на различные размеры и внешний вид, все пульты в сущности устроены одинаково.

Вынимаем батарейки и заодно смотрим в батарейном отсеке крепежные винты, которые могут находиться под заводскими наклейками. Проведите с усилием по наклейке отверткой, если она продавится, значит, под ней находится винт.

В современных пультах винтов может и не быть вовсе. В этом случае можно приступать сразу к разборке пульта.

Корпус пульта состоит из двух половинок, соединяющихся между собой либо винтами, либо на защелками, либо с использованием обоих способов. Для разьединения половинок пульта в соединительный шов подсовывается какой-либо подходящий инструмент, например, нож. Кончик ножа аккуратно просовываем в щель между половинками корпуса и пытаемся раздвинуть их до появления щелчка. В некоторых описаниях подобной процедуры говорится, что от отвертки могут остаться следы в виде сколов и царапин. Поэтому более безопасно в этом плане пользоваться старой или ненужной кредитной или дисконтной пластиковой картой, которые в безмерных количествах выдаются в любых супермаркетах или большинстве фирменных магазинах.

Щелчок говорит о том, что одна из защелок открылась. Главное, успешно добраться до первой защелки, а потом постепенно вскрыть остальные. Старайтесь делать все аккуратно, чтобы не сломать защелки, а если даже одну-две сломаете, не беда, пульт от этого хуже закрываться не будет: проверено. Еще его можно разъединить двумя тонкими отвертками, или совместить нож и отвертку, кому как удобно.

Если Вы разбираете пульт первый раз, то предпочтительнее работать ножом и отверткой. Вначале кончик отвертки подсовываете в щель, между половинками корпуса и, медленно, продвигая отвертку вдоль корпуса, ищите первую защелку. Как только Вы ее нашли, отщелкиваете, но отвертку оставляете воткнутой возле защелки, и уже далее продолжаете работать кончиком ножа. Когда ножом дойдете к следующей защелке, можно вставить вторую отвертку и продолжать движение кончиком ножа, или продолжить движение первой отверткой. Одним словом делайте так, как Вам будет удобнее.

Когда приоткрылась, например, левая половинка, аккуратно, не вынимая нож, двигаете его вдоль корпуса, отщелкивая защелки, пока пульт полностью не раскроется. Аккуратно вынимаем плату и резиновую основу с кнопками. Обратите внимание на батарейный отсек. Там есть пазы, в которые вставляются пружинные контакты, поэтому перед тем как вытащить плату запомните, как они стоят в пазах, чтобы при сборке не возникло вопросов.

Поэтапное выявление причины неисправности пульта ДУ и его ремонт

Если внимательно посмотреть на плату со стороны дорожек и на резиновую основу со стороны контактов, то можно увидеть, что они местами как бы намазаны густым слоем клейкой массы. Это жир. Из-за этого жирового слоя получается плохой контакт между графическим покрытием платы и контактами резиновой основы, вот поэтому приходится давить на кнопки с силой, чтобы пульт выполнял наши команды.

Берете губку для мытья посуды, намыливаете мылом, и счищаете жир с платы, резиновой основы и половинок корпуса пульта. Затем мыльную пену смываете под проточной теплой водой. Смывайте жир только мыльной пеной и ни чем другим.

Теперь все элементы необходимо протереть насухо и дополнительно просушить феном, или минут на тридцать положить на горячий змеевик в ванной комнате через тонкий слой материи.
Собираете «маленького друга» и сидя в кресле, переключая каналы, радуетесь его работой, а заодно и своей. Как правило, после такой профилактики пульт начинает работать как новый.

Если не помогло переходим к плану Б

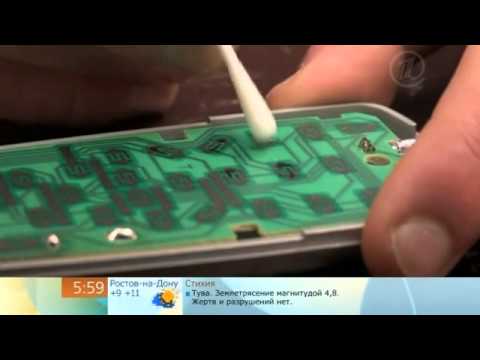

Протрите печатную плату и резиновый “коврик” спиртом с помощью ватных палочек (не очень сильно — чтоб не стереть контактное покрытие) . Бензин и ацетон здесь лучше не применять.

Способ восстановления контактов с помощью фольги

Cпособ #1 Фольга дырокол и двухсторонний скотч. ( Без специального клея и напыления).

Для ремонта неработающих кнопок нам понадобиться:

— фольга пекарская(удобнее работать с не слишком тонкой фольгой, поскольку её легче отделять от защитной бумаги, которая наклеена на одной стороне двустороннего скотча),

— дырокол или ножницы.

Полоску длиной 5-7 см двустороннего скотча нужно наклеить на фольгу, обрезать края фольги, где нету скотча. Затем фольгу со скотчем «пропускаем» через дырокол столько раз, сколько кнопок нам нужно отремонтировать. Собственно готовые кружочки и наклеиваем на нерабочие площадки кнопок пульта. Проверено — всё работает!

Cпособ #2 Фольга суперклей и ножницы

Возьмите кусочек тонкой фольги (от обертки конфет, шоколада, для приготовления пищи), ножницы и суперклей. Из фольги нарежьте маленькие квадратики по размеру контактных площадок резинового “коврика”. Как вариант: вместо фольги использовать фольгированую бумагу, например от сигарет. Кстати я ее пробовал применять, хватило где-то на полгода. Посмотрим насколько хватит фольги.

Суперклей и квадратики из фольги

С помощью клея аккуратно наклейте на контактные площадки “коврика” кусочки фольги. Должно получиться как-то вот так.

Дайте высохнуть клею и соберите пульт. Все должно работать.

Видео инструкция по ремонту пульта данным способом

Старая клавиатура от ПК и металлическая трубка

Берем старую клавиатуру от компа, берем металлическую трубку, оттачиваем края до остроты и выбиваем на пленке отверстия с пятачками Клеим их на контактные площадки “коврика” пульта с помощью подходящего клея — ни одного повтора за три года.

Этот метод ремонта пульта ДУ, что называется в лоб.

Способ восстановления контактов кнопок для «химиков» )

Существуют и более изысканные способы, как например такой способ ремонта дистанционного пульта управления:

“В стеклянную бутылочку помещается одна объемная часть силиконового клея (много не нужно, поскольку раствор нельзя хранить долго, а для пульта достаточно нескольких капель). Затем добавляется примерно две объемные части бензина, сосуд сразу же закрывается и сильно встряхивается. Силиконовый клей должен полностью смешаться с бензином, образуя однородную молочнообразную массу. После этого в смесь добавляется от одной до двух объемных частей графитового порошка, и она снова сильно встряхивается. Если раствор получился слишком плотным, его можно снова разбавить бензином.
“Старые” контактные площадки резинового коврика зачищаются чернильным (красным) ластиком или мелкой наждачкой, остатки грязи и жира удаляются спиртом (бензин здесь использовать нельзя!).
Теперь возьмите одноразовым шприцем немного приготовленного раствора, подберите на листе бумаги оптимальную дозировку и после этого нанесите на проводящую поверхность капельку раствора. Вследствие поверхностного натяжения должно возникнуть маленькое, но хорошо заметное вздутие. После схватывания раствора оно исчезает. Если что-то идет не так, можно еще вмешаться в процесс, используя хлопчатобумажный платок.
Схватывание раствора продолжается около 24 часов. В течение этого времени резиновый коврик должен быть неподвижен.”

Радикальный способ. Проволока и молоток

Что Нужно:

берем медную проволоку размер 0.2-0.4 плющим её с помощь молотка и головки от трещотки (ну гаечный ключ) с интервалом примерно 1 см , должно получится типо что-то такое,

схематическое обозначение («——» Это проволока , «О» это место расплющивание ) (—-О—-О—-О—-) отрезаем элемент (—–О)

левый конец элемента втыкаем в кнопку можно рядом с кнопкой, нагибаем у элемента(—–О) расплющенную часть над токопроводящий резиной

тот же вариант с другого ракурса

Экспериментируем. Контакты от шлейфа FDD или HDD

Что Нужно:

шлейф от FDD или HDD

Ремонт:

Берем не нужный шлейф от FDD или HDD вытаскиваем оттуда контакты , дальше понятно.
Можно попытаться сделать типа гарпуна, чтобы контакт не вылетал. Аккуратно выбираем размер чтобы не уколоть палец. см фото.

кстати, работает, на наш взгляд намного четче.

Для тех кто дружит с паяльником

Небольшое замечание: если нормальная работа пульта прекратилась сразу после того, как его уронили на пол, то в первую очередь после разборки стоит обратить внимание на керамический резонатор. Возможно он отпаялся от основной платы.

Пульт дистанционного управления со снятой крышкой

Здесь мы видим обратную сторону печатной платы. С левой стороны ИК светодиод, а желтый квадратик в правом нижнем углу есть не что иное, как керамический резонатор. Здесь же находятся контакты батарейного отсека и единственный на весь пульт электролитический конденсатор.

Если все вышеперечисленные методы не помогли можно попробовать дополнительно пройтись паяльником по его электронным компонентам, чтобы устранить возможные непропаи, особенно это касается пружинных контактов для батареек.

Хорошо облуженным жалом паяльника, со стороны печатных проводников, прикасаетесь к месту пайки вывода радиодетали, и как только олово начнет плавиться, убираете жало паяльника. Не пропаивайте только выводы микросхемы, можете перегреть ее или замкнуть выводы и дорожки припоем. Обычно микросхемы выходят из строя редко. Но если так случилось, что необходимо пропаять микросхему, будьте предельно аккуратны, а в конце обязательно проверьте выводы и дорожки, чтобы между ними не остались капли припоя.

Вот теперь с полной уверенностью можно сказать, что отремонтированный Вами пульт дистанционного управления проработает еще долго. Таким образом реанимируются практически все ПДУ.
