Думаю собирать на микросхеме, тему пролопатил, но все немножечко не то. То мощность не та , то под 8 Ом , а если я правильно понял , если в восьмиомный усилитель зацепить 4 омную колонку — кирдык . Или я чего-то недопонял? у себя в городе нашел уже готовые варианты Усилитель НЧ 2 * 12Вт TDA2004 ,Усилитель НЧ 2 * 22Вт TDA1557Q на платке за дёшего (3.6 и 4.5$ соответственно за послабее и помощнее), но это чисто сам усилитель получается , надо его еще запитать. Можно как-то понерфить тот что на 22 до 15 Вт ? Стоит брать ? Как они по качеству звука? Собственно как осуществлять управление громкостью? И как запитать??
А по существу какой усилок лучше? на микросхеме или на транзисторах??
Реклама
Приглашаем 07/07/2021 всех желающих принять участие в вебинаре, посвященном работе с графической библиотекой TouchGFX и новой линейке высокопроизводительных микроконтроллеров STM32H7A/B производства STMicroelectronics. На вебинаре будут разобраны ключевые преимущества линейки STM32H7A/B, а также показан пример создания проекта с помощью среды TouchGFX Designer и методы взаимодействия этой программы с экосистемой STM32Cube.
Если нет опыта в сборке схем-рекомендую вам купить радио-набор. есть даже собранные платы, в маяке усилок был всего на 4 ватта на ун-7, колонки вроде на 10 вт.вот и набор с подробной инструкцией можно купить ватт на 10 за сущие копейки и не мучится.мяу.
берите на микрухе. сейчас и HI-END на микросхемах делается, ничто на месте не стоит. tda2030 хорошо работает, но 2-х полярка.
еще мурлыкну. управлять громкостью и тембром вы же будете непосредственно с компьютера. в мр3 плеерах тоже свои эквалайзеры сейчас имеются. не заморачивайтесь-один вечер вашего труда и всё. берите попроще на 10-15 ватт, а то и темброблок отдельно будете приспосабливать, наборы такие тоже имеются. выбор за вами.
Реклама
Реклама
Приглашаем всех желающих 15 июля 2021 г. принять участие в бесплатном вебинаре, посвященном решениям Microchip и сервисам Microsoft для интернета вещей. На вебинаре будут рассмотрены наиболее перспективные решения Microchip, являющиеся своеобразными «кирпичиками» – готовыми узлами, из которых можно быстро собрать конечное устройство интернета вещей на базе микроконтроллеров и микропроцессоров производства Microchip. Особое внимание на вебинаре будет уделено облачным сервисам Microsoft для IoT.
Я не поклонник извращенных схем, предпочитаю типовые, даташитные, они универсальные, а ИТУН пойдет только для широкополосной акустики без фильтров внутри (хотя, ваши вроде такие и есть).
Для мощности 20 ватт на 4ом, судя по даташитному графику «Питание-мощность», нужно напряжение +-15 (для однополярки 30) вольт, трансформатор должен для этого быть примерно на 2*12-13 (для однополярки 24-26) вольт, и на ток не меньше 2А (это для двух микросхем)
Я недавно собрал усилок на 2050 по стандартной схеме, питаю двумя трансформаторами ТП-30-Т, 2*12 вольт 1А. Хвастался тут . Качаю колонки S90, рубит довольно неплохо
_________________ Не всегда есть комп, или скорость интернета, но чем смогу-помогу.
Я не поклонник извращенных схем, предпочитаю типовые, даташитные, они универсальные, а ИТУН пойдет только для широкополосной акустики без фильтров внутри (хотя, ваши вроде такие и есть).
Для мощности 20 ватт на 4ом, судя по даташитному графику «Питание-мощность», нужно напряжение +-15 (для однополярки 30) вольт, трансформатор должен для этого быть примерно на 2*12-13 (для однополярки 24-26) вольт, и на ток не меньше 2А (это для двух микросхем)
Я недавно собрал усилок на 2050 по стандартной схеме, питаю двумя трансформаторами ТП-30-Т, 2*12 вольт 1А. Хвастался тут . Качаю колонки S90, рубит довольно неплохо
Ну, по поводу охлаждения просто абсолютно некуда кулер сунуть, а радиаторы эти именно активного типа, с частыми ребрами, им необходим обдув для эффективной работы, без кулера они слишком медленно остывают. А греться будет любой мощный усилок.

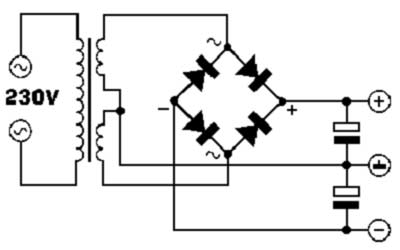

По поводу двухполярного питания, хоть это и несложно, все равно так в двух словах не рассказать.. Основные моменты: нужен трансформатор с двумя одинаковыми вторичными обмотками, или с одной, но с отводом от середины. На этой середине, или точке соединения двух обмоток, будет ноль, земля. От крайних выводов провода ведем как обычно на диодный мост, остальное проще показать картинкой вот типичный простой двухполярный БП. Конкретные номиналы и значения напряжения и тока зависят от конкретной цели. Для двух 2030, к примеру, нужен транс 2*13в. на ток не менее 1,5А, и конденсаторы в БП на 2200мк.
По поводу отличия авто и домашних микросхем. Первым надо малое напряжение и большой ток, вторым наоборот, много напряжения и относительно мало тока. Домашние лучше звучат.
Если найдете отдельный компьютерный БП, можно и автомобильную микруху кормить. А регулировать громкость просто-сдвоенным переменным резистором. http://www.tehnari.ru/attachments/f114/ . -i-236.jpg На боковые контакты кидаем сигнал с источника, с центральных контактов берем сигнал на входы усилителей. А максимально возможная мощность зависит от напряжения и тока питания.
_________________ Не всегда есть комп, или скорость интернета, но чем смогу-помогу.
вот типичный простой двухполярный БП. Конкретные номиналы и значения напряжения и тока зависят от конкретной цели. Для двух 2030, к примеру, нужен транс 2*13в. на ток не менее 1,5А, и конденсаторы в БП на 2200мк.
