Ремонт компрессора нв 10э
Предназначена для получения сжатого воздуха давлением до 10 кгс/ кв. см и снабжения им пневматического инструмента и механизмов в промышленности, а также при проведении строительно-монтажных, дорожных и горных работ.
Станция состоит из винтового одноступенчатого маслонаполненного компрессора воздушным охлаждением и вспомогательного оборудования.
Все оборудование смонтировано на двухосном прицепе и закрыто кузовом.
Изменение производительности станции – автоматическое (от номинального значения до нуля), дросселированием на всасывании с одновременным изменением частоты вращения двигателя.
КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Тип станции | передвижная |
| Производительность, куб м/ мин. | 11,2 |
| Рабочее давление, кгс/ кв. см | 7 |
| Температура, С | начальная от -40 до +40 |
| конечная 110 | |
| Компрессор | винтовой маслозаполненный |
| Количество раздаточных вентилей | 4 |
| Габаритные размеры, мм : | |
| длина | 3395 |
| ширина | 1730 |
| высота | 1870 |
| Масса станции, кг | 3080 |
| Установленный ресурс до капитального ремонта, ч | 20000 |
| Двигатель | ЯМЗ-236М1 |
| Мощность, кВт | 136 |
| Частота вращения, об/мин | 2100 |
| Расход топлива, л/ч | 22,1 |
| Масса, кг | 900 |
ВИНТОВАЯ КОМПРЕССОРНАЯ СТАНЦИЯ НВ-10/8М2
 Предназначена для получения сжатого воздуха давлением до 10 кгс/ кв. см и снабжения им пневматического инструмента и механизмов в промышленности, а также при проведении строительно-монтажных, дорожных и горных работ. Станция состоит из винтового одноступенчатого маслонаполненного компрессора воздушным охлаждением и вспомогательного оборудования. Все оборудование смонтировано на раме-салазках допускающих транспортирование станции или буксирование ее волоком на небольшие расстояния в пределах территории объекта, и закрыто кузовом. Изменение производительности станции – автоматическое (от номинального значения до нуля), дросселированием на всасывании с одновременным изменением частоты вращения двигателя. |
КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Тип станции | стационарная |
| Производительность, куб м/ мин. | 11,2 |
| Рабочее давление, кгс/ кв. см | 7 |
| Температура, С | начальная от -40 до +40 |
| конечная 110 | |
| Компрессор | винтовой маслозаполненный |
| Количество раздаточных вентилей | 4 |
| Габаритные размеры, мм : | |
| длина | 3240 |
| ширина | 1780 |
| высота | 1830 |
| Масса станции, кг | 2830 |
| Установленный ресурс до капитального ремонта, ч | 20000 |
| Двигатель | ЯМЗ-236М1 |
| Мощность, кВт | 136 |
| Частота вращения, об/мин | 2100 |
| Расход топлива, л/ч | 22,1 |
| Масса, кг | 900 |
ВИНТОВАЯ КОМПРЕССОРНАЯ СТАНЦИЯ НВ-10Э
 Предназначена для получения сжатого воздуха давлением до 10 кгс/ кв. см и снабжения им пневматического инструмента и механизмов в промышленности, а также при проведении строительно-монтажных, дорожных и горных работ. Станция состоит из винтового одноступенчатого маслонаполненного компрессора воздушным охлаждением и вспомогательного оборудования. Все оборудование смонтировано на раме-салазках, допускающих транспортирование или буксирование станции волоком на небольшие расстояния в пределах территории объекта. Изменение производительности станции – автоматическое (от номинального значения до нуля), дросселированием на всасывании с одновременным изменением частоты вращения двигателя. Источник Компрессор НВ-10/8#1 BМГ

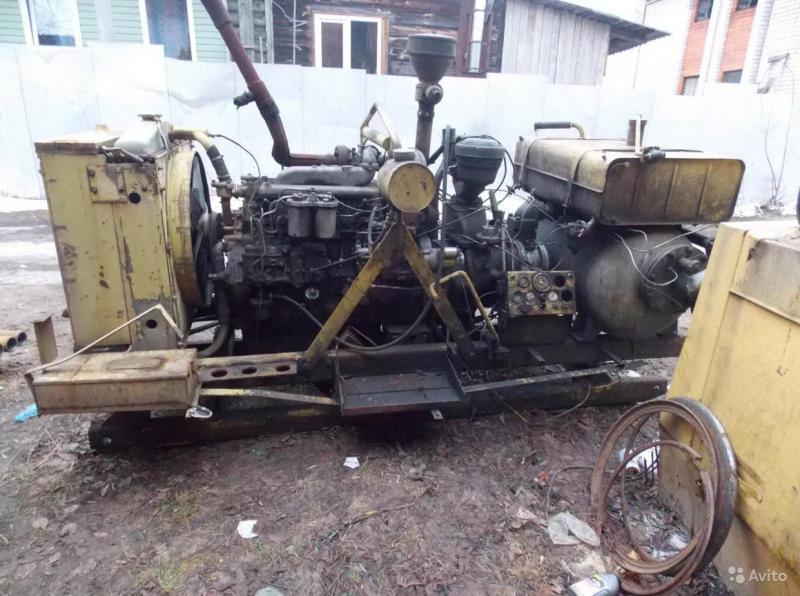

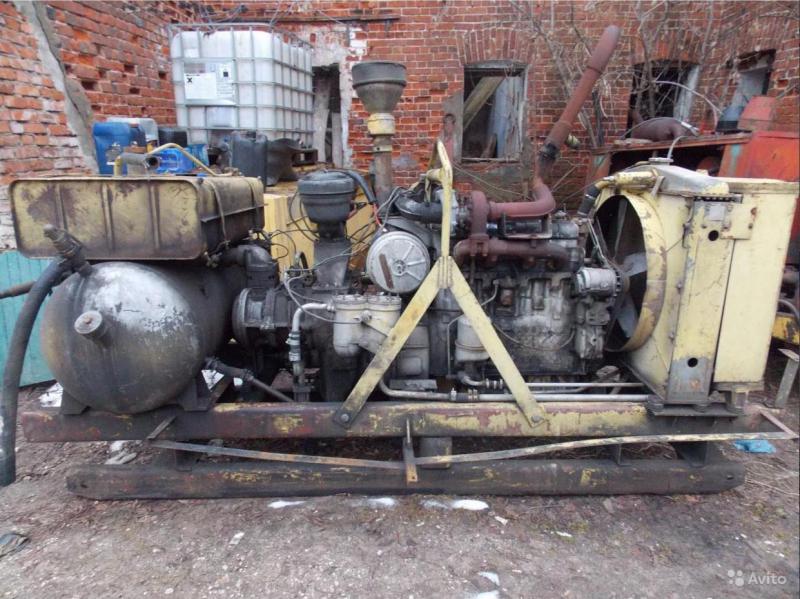

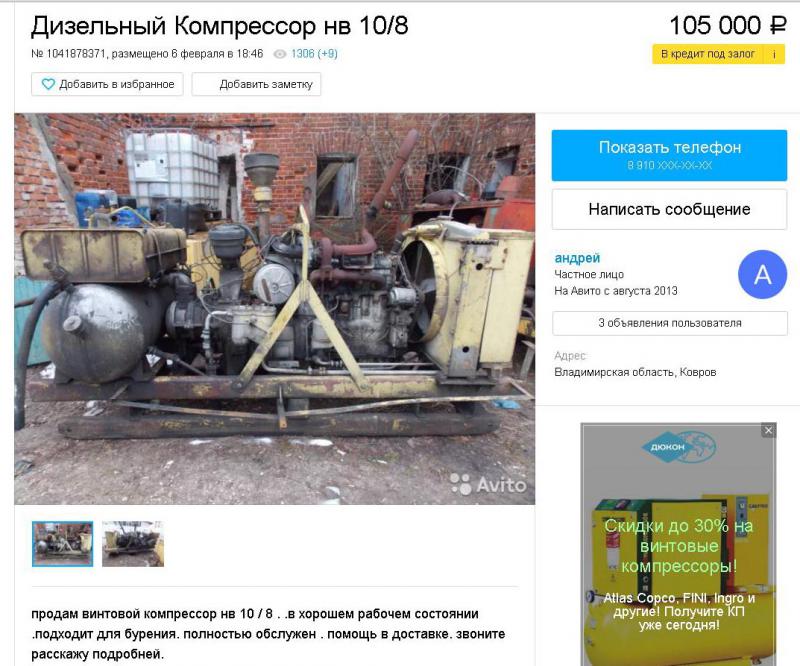

 Приобрёл компрессор для пескоструйки. НВ-10.
#2 BМГ

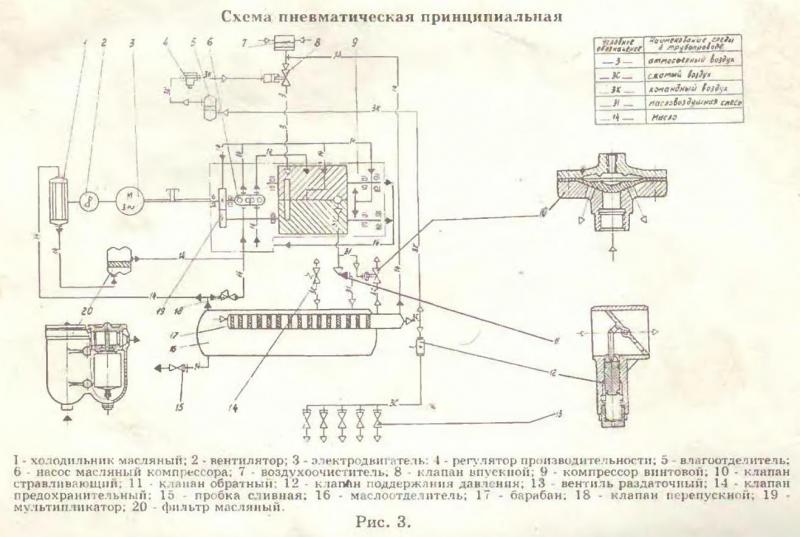

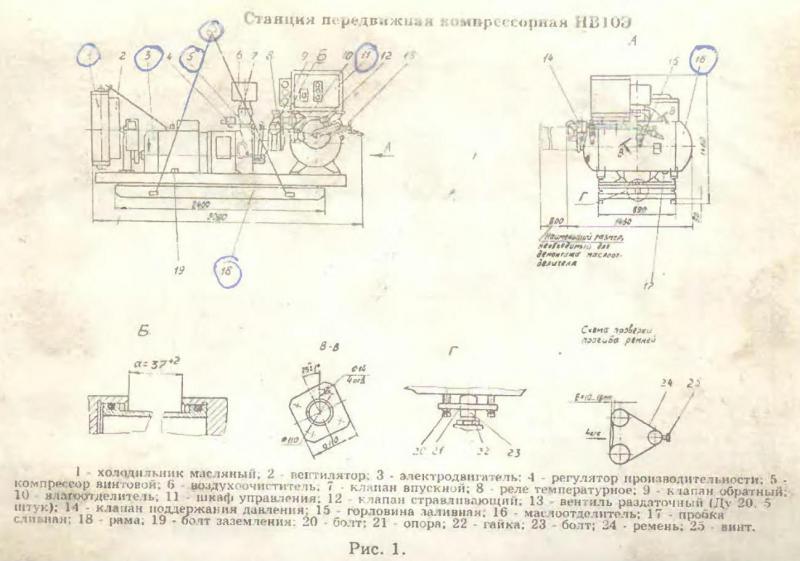

Поиски инструкции на этот агрегат оказались безуспешными. Её в сети просто нет. Зато выяснил, существует на свете электрический собрат моего компрессора. Называется НВ-10Э. Это тот же самый компрессор, только вместо ДВС на нём стоит электромотор. Вот инструкция на Чипмейкере: #3 BМГ
Прикрепленные изображения
#4 BМГ

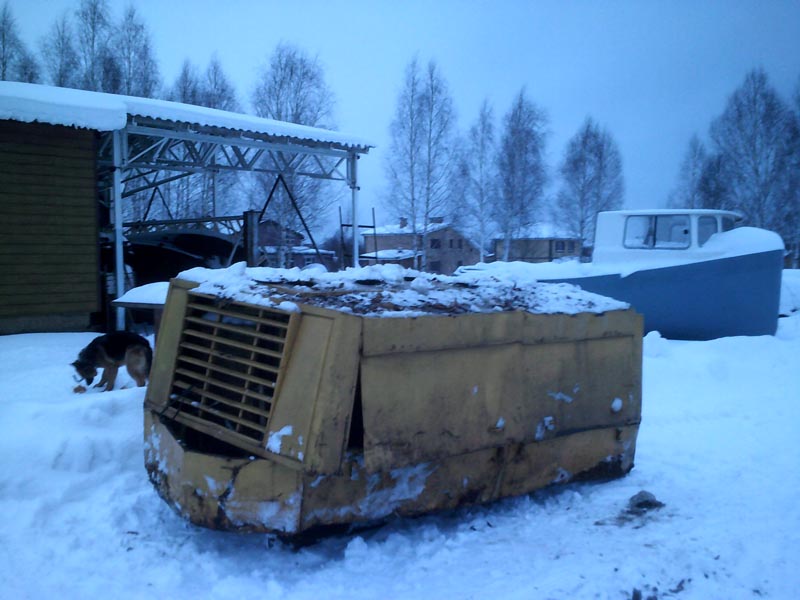

Довёз агрегат до дома. С приключениями, но в целом удачно.
#5 BМГ

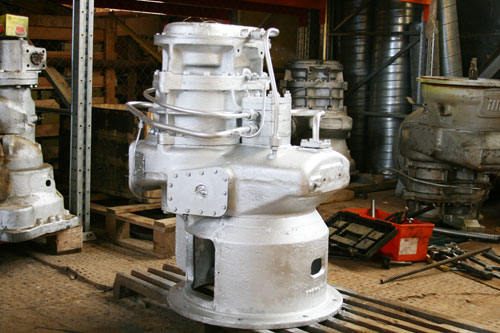

На этом компрессоре стоит винтовой блок читинского «Машзавода». Марки 14ВК (14ВКЭ). Есть две модели. Вот модификация с маслонасосом.
А вот модификация, где вместо маслонасоса стоят клапана камоцци (Camozzi).

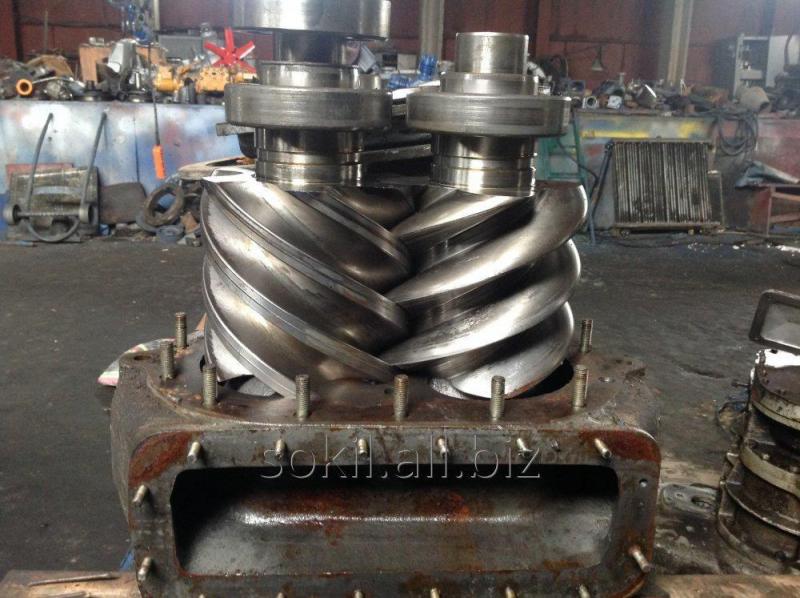

Так выглядит винтовая пара этого компрессора.
#6 BМГ

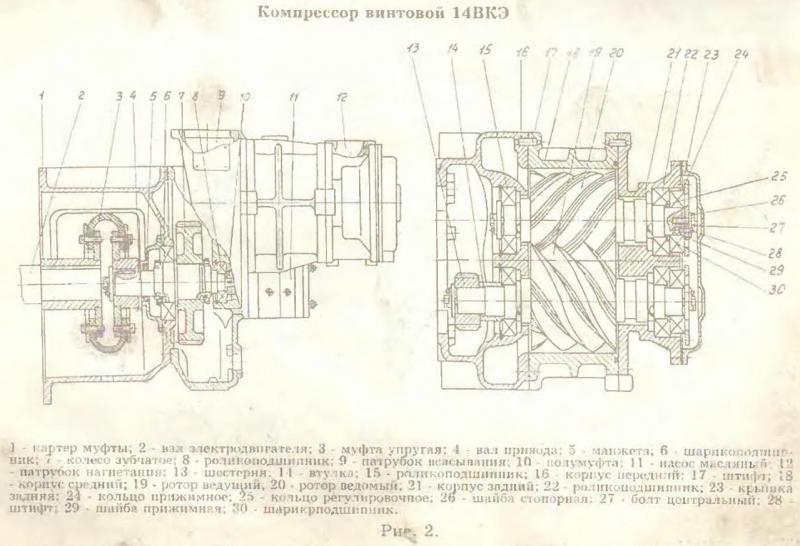

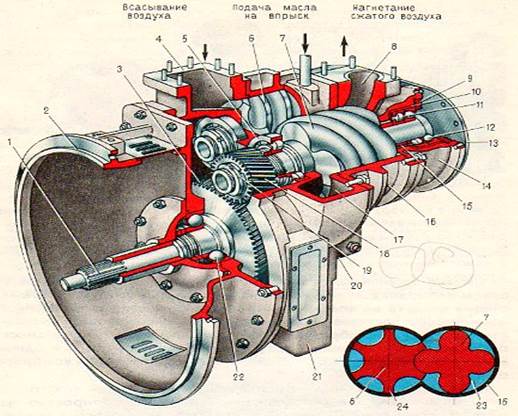

Картинка винтового блока 14ВК.
ДВС передаёт вращение на винтовой блок через пару шестерён. Компрессор НВ-10/8 бывает с двигателем ЯМЗ-236, и бывает с двигателем СМД-18. Шестеренные пары у компрессоров с ЯМЗ-236 и СМД-18 разные. По слухам, и первичные валы винтовых блоков тоже отличаются. То есть, просто так поменять двигатель не получится. Также нельзя и взять винтовой блок на замену, не зная точно, под какой двигатель он был собран. #7 BМГ
Есть компрессор НВ-10/8, а есть ПВ-10/8. Это тот же самый компрессор что и мой, но на колёсах. Первая буква «П» обозначает «передвижной». Колёса и ступицы, по непроверенным сведениям, от УАЗ. Источник Форум по компрессорам и о компрессорном оборудовании — отзывы, обсуждения и выборФорум по компрессорам, компрессорное оборудование, технику и технологии
|
