Разборка и сборка коробки передач
Разборка
Промойте коробку передач и установите ее на стенде. Слейте масло и снимите нижнюю крышку с прокладкой.
Снимите вилку привода выключения сцепления, а с направляющей втулки передней крышки коробки передач — муфту в сборе с подшипником и соединительной пружиной.
Снимите картер сцепления с прокладкой и передней крышкой коробки передач (вместе с сальником и пружинной шайбой) (рис. 3-15).

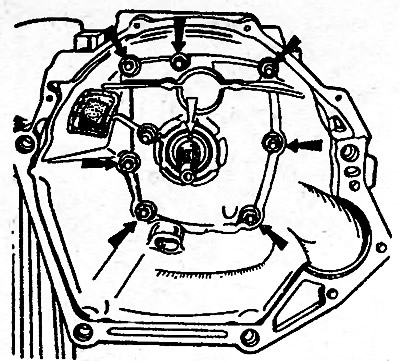

Рис. 3-15. Внутренний вид картера сцепления. Черными стрелками указаны гайки крепления картера сцепления к коробке передач; белой стрелкой указано отверстие в передней крышке для выпуска масла из картера коробки передач, чтобы не происходило замасливание дисков сцепления
Выверните выключатель фонаря заднего хода, соблюдая осторожность, чтобы не деформировать его корпус.
Выверните болт крепления вилки переключения III и IV передач. Установите на первичный вал фиксатор 41.7816.4068 или одновременно включите две передачи. Это предотвратит проворачинание первичного, вторичного и промежуточного валов и позволит выполнить последующие операции по разборке.

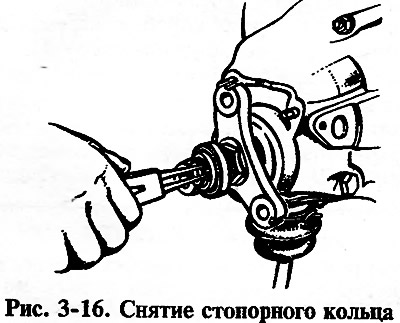

Снимете стопорное кольцо с конца вторичного вала коробки передач (рис. 3-16).
Разогнув стопорную шайбу, отверните гайку на несколько оборотов, чтобы сдвинуть центрирующее кольцо эластичной муфты, и снова заверните гайку. Выталкивателем А.40006/1 со съемником А.40005/4 снимите с конца вторичного вала центрирующее кольцо эластичной муфты карданного вала (рис. 3-17).

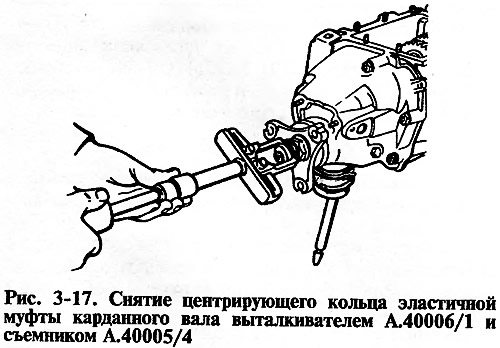

Снимите с конца вторичного вала уплотнитель центрирующего кольца эластичной муфты с пружиной, отверните гайку и съемником А.40005/3/9В/9С снимите фланец эластичной муфты (рис. 3-18).

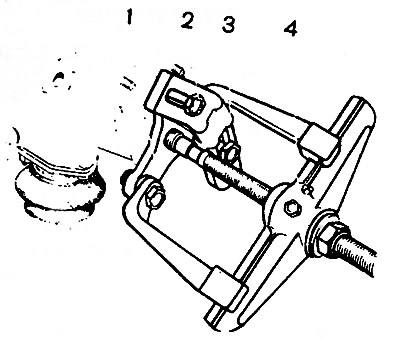

Рис. 3-18. Снятие фланца эластичной муфты съемником А.40005/3/9В/9С: 1 — фланец эластичной муфты; 2 — болты крепления приспособления к фланцу, 3 — планка съемника А.40005/3; 4 — съемник А.40005/3
Снимите заднюю крышку коробки передач, отвернув гайки ее крепления и винт 4 (рис. 3-19) ограничения поперечного хода рычага, а так же передвинув влево рыча: переключения передач, чтобы освободить его от штоков включения передач.

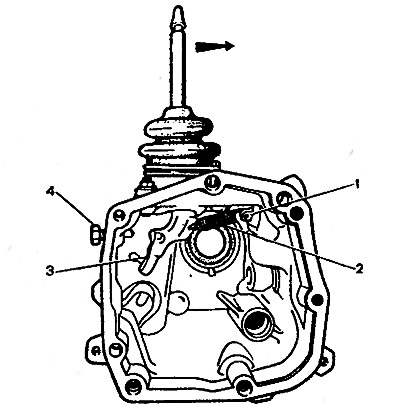

Рис. 3-19. Внутренний вид задней крышки коробки передач: 1 — винт с ушком крепления оттяжной пружины рычага переключения передав; 2 — оттяжная пружина рычага, 3 — рычаг переключения передач; 4 — винт ограничения поперечного хода рычага. Стрелкой указано направление, в котором нужно переместить рычаг чтобы вывести его из зацепления с головками штоков и снять заднюю крышку коробки передач
Снимите со вторичного вала задний подшипник, а затем распорную втулку подшипника.
Снимите со штока включения заднего хода вилку с дистанционной втулкой, а с оси — промежуточную шестерню заднего хода.

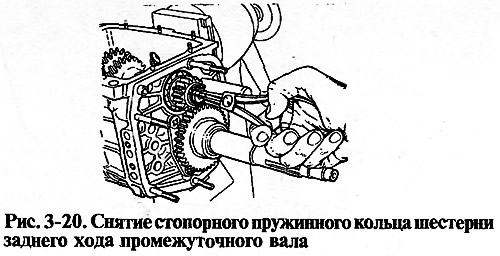

Снимите стопорное кольцо ведущей шестерни заднего хода с промежуточного вала (рис. 3-20); снимите шестерню и пружинную шайбу.
Снимите стопорное кольцо ведомой шестерни заднего хода со вторичного вала, прижимая оправкой 41.7816.4069 пружинную шайбу, чтобы снять нагрузку со стопорного кольца. Снимите ведомую шестерню заднего хода и пружинную шайбу.
С помощью фигурных оправок (типа отверток) и стержневых выколоток выньте из картера коробки передач передний и задний подшипники промежуточного вала. На внутренних кольцах двухрядного переднего подшипника нанесите метки, по которым эти кольца устанавливайте на прежние места в наружном кольце подшипника.

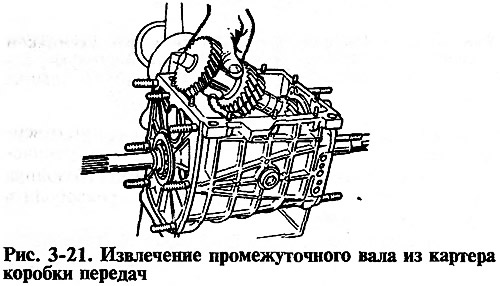

Выньте из картера коробки передач промежуточный вал. наклоняя его, как показано на рис, 3- 21.
Снимите крышку 20 (рис. 3-22) фиксаторов штоков вместе с прокладкой, выньте из картера коробки передач шток 18 вилки включения заднего хода, шток 17 вилки переключения III и IV передач. Отверните болт крепления вилки I и II передач, выньте шток и вилки. Вынимая штоки, одновременно удалите три блокировочных сухаря 19. Снимите стопорную пластину (рис. 3- 23) промежуточного подшипника вторичного вала и ось промежуточной шестерни заднего хода.

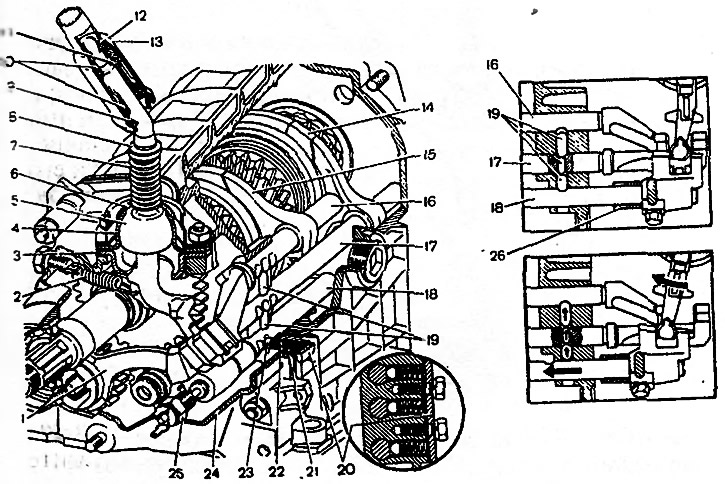

Рис. 3-22. Привод переключения передач: 1 — вилка включения заднего хода; 2 — оттяжная пружина рычага переключения передач; 3 — направляющая чашка рычага; 4 — шаровая опора рычага, 5 — рычаг переключения передач, 6 — сферическая шайба; 7 — пружина рычага; 8 — стопорное кольцо; 9 — запорная втулка; 10 — упругие втулки, 11 — дистанционная втулка; 12 — упорная по ;ушка; 13 — стержень рычага переключения передач; 14 — вилка включения III и IV передач; 15 — вилка включения I и II передач; 16 — шток вилки включения I и II передач; 17-шток вилки включения III и IV передач; 18 — шток вилки включения заднего хода; 19 — блокировочные сухари; 20 — крышка фиксаторов; 21 — втулка; 22 — пружина фиксатора; 23 — шарик фиксатора; 24 — задняя крышка коробки передач; 25 — включатель фонаря заднего хода; 26 — дистанционная втулка штока вилки заднего хода
Рис. 3-23. Отвертывание винтов крепления стопорной пластины промежуточного подшипника вторичного вала дрель-отверткой. Стрелкой показано направление ударного хода обоймы отвертки (при ударе молотком).

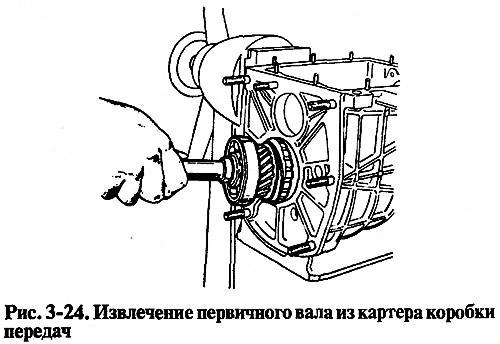

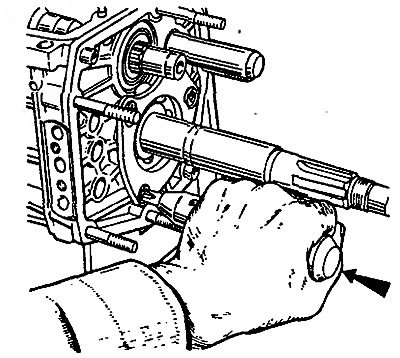

С помощью оправок (типа отверток) выньте первичный вал вместе с подшипником и кольцом синхрони затора (рис. 3-24) и снимите игольчатый подшипник с переднего конца вторичного вала.

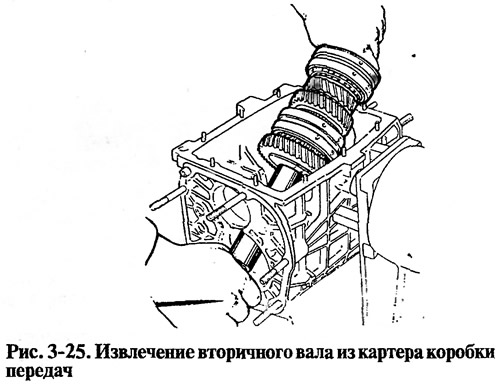

Выбейте из промежуточного подшипника вторичный вал выньте промежуточный подшипник и, наклонив как показано на рис. 3-25, извлеките из картера вторичный вал в сборе с шестернями, муфтами и кольцами синхронизатора. Снимите с вала муфту синхронизатора III и IV передач.
Разберите первичный вал (рис. 3-26):
- снимите стопорное кольцо 7, блокирующее кольцо 6 и пружину 5 синхронизатора;
- установите вал на пресс и, сжав оправкой 41.7816.4069 пружинную шайбу 2, снимите стопорное кольцо 1, а затем пружинную шайбу и подшипник 3.

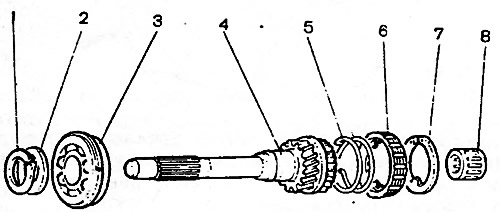

Рис. 3-26. Детали первичного вала: 1 — стопорное кольцо; 2 — пружинная шайба; 3 — подшипник; 4 — первичный вал; 5 — пружина синхронизатора, 6 — блокирующее кольцо синхронизатора; 7 — стопорное кольцо; 8 — подшипник
Разберите вторичный вал (рис. 3-27):
- снимите с задней стороны вала шестерню 121 — передачи с втулкой 13, ступицу 3 со скользящей муфтой переключения I и II передач, шестерню 11 второй передачи вместе с блокирующим кольцом 5 синхронизатора;

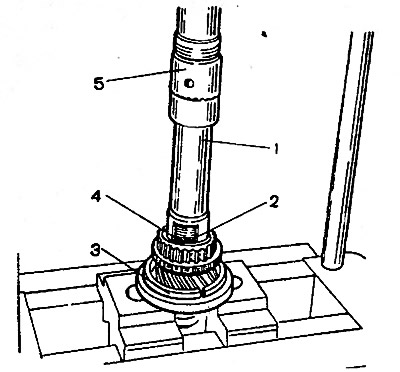

- установите вторичный вал с оправкой 41.7816.4069 на пресс (см. рис. 3-28), подложите под шестерню III передачи опорные полукольца 3, и, нажимая оправкой на пружинную шайбу, снимите стопорное кольцо 2, затем пружинную шайбу 4, ступицу скользящей муфты переключения III и IV передач и шестерню III передачи.
Рис. 3-28. Установка на вторичном валу стопорного кольца: 1 — оправка 41.781б.40о9; 2 — стопорное кольцо; 3 — опорное полукольцо; 4 — пружинная шайба; 5 — шток пресса
Разберите рычаг переключения передач и заднюю крышку:
- снимите манжету 19 (рис. 3-29), чехол 20 рычага, затем стопорное кольцо 14, шайбу 13, пружину 12 и сферическую шайбу 11;
- отверните гайки крепления фланца 16, отсоедините оттяжную пружину 3 рычага от ушка болта 1 и снимите рычаг вместе с фланцем, опорой 10 и чашкой 5.
Рис. 3-29. Детали рычага переключения передач: 1 — болт оттяжной пружины; 2 — шайба; 3 — оттяжная пружина; 4 -прокладка; 5 — направляющая чашка; 6 — прокладка; 7 -шайба, 8 — ограничительный болт; 9 — рычаг переключения передач; 10 — шаровая опора; 11 — сферическая шайба; 12 -пружина; 13 — опорная шайба; 14 — стопорное кольцо; 15 -прокладка; 16 — фланец; 17 — пружинная шайба; 18 — гайка; 19 — манжета; 20 — внутренний чехол; 21 — стержень рычага; 22 — рукоятка, 23 — упорная подушка; 24 — упругая втулка; 25 — дистанционная втулка; 26 — упругая втулка; 27 — запорная втулка
Сборка
Сборка коробки передач проводится в последовательности обратной разборке. При этом учтите, что:
- пружина 22 (рис. 3-22) шарика фиксатора штока вилки заднего хода отличается от других упругостью, она окрашена в зеленый цвет или имеет кадмиевое покрытие, а с 1985 года — черное оксидирование;
- при установке картера сцепления с передней крышкой коробки передач, отверстие в передней крышке должно быть расположено так, как показано на рис. 3-15;
- перед установкой рабочую поверхность сальников покройте смазкой ЛИТОЛ-24;
- при установке стопорного кольца шестерни заднего хода используйте оправку 41.7816.4069, как показано на рис. 3-30, а при установке подшипников и сальников валов пользуйтесь оправками 41.7853.4028, 41.7853.4032, 41.7853.4039.

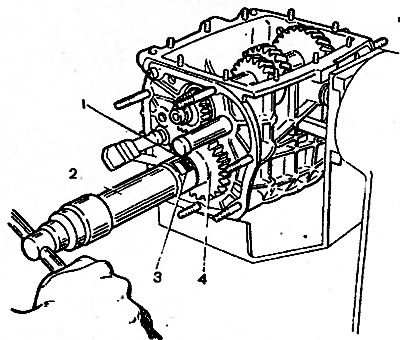

Рис. 3-30. Установка на вторичном валу стопорного кольца шестерни заднего хода: 1 — запорное кольцо; 2 — оправка 41.7816.4069; 3 — пружинная шайба, 4 — шестерня заднего хода вторичного вала
Источник
Ремонт коробок передач ваз 2121
Разборка и ремонт коробки передач требуются при следующих неисправностях
1. Повышенный шум в коробке передач:
— износ зубьев шестерен и синхронизаторов;
— осевое перемещение валов.
2. Затрудненное переключение передач:
— износ сферического шарнира рычага переключения передач, отсутствие смазки в узле;
— деформация рычага переключения передач;
— заусенцы, погнутости, загрязнение гнезд штоков, заклинивание блокировочных сухарей;
— загрязнение шлицев скользящей муфты и ступицы;
— деформация вилок переключения передач.
3. Самопроизвольное выключение или нечеткое включение передач:
— износ лунок под шарики на штоках, поломка пружин фиксаторов;
— износ блокирующего кольца синхронизатора;
— поломка пружины синхронизатора;
— износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.
4. Пониженный уровень или утечка масла:
— износ сальников первичного и вторичного валов;
— ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок;
— ослабление крепления картера сцепления к картеру коробки передач.
Перечисленные неисправности могут быть вызваны иными причинами, устранение которых не требует снятия и разборки коробки передач.
Вам потребуются: отвертки (две), сменные головки «на 13», «на 17», удлинитель, вороток, ключи «на 10», «на 13» (два), «на 17», «на 19», «на 30», ударная отвертка, съемник стопорных колец, молоток, универсальные съемники.
Сливаем масло из коробки передач, снимаем вилку и подшипник выключения сцепления.
1. Демонтируем фланец эластичной муфты с носка вторичного вала и выключатель фонарей заднего хода
Механизм выбора передач можно демонтировать на автомобиле, не снимая коробки передач. Для наглядности эти операции выполняем на снятой коробке передач.
3. Снимаем манжету механизма выбора передач.
Устанавливаем рычаг переключения передач в нейтральное положение
4. Головкой «на 10» отворачиваем три гайки крепления корпуса рычага переключения передач
5. Вынимаем механизм выбора передач.
6. Соединение уплотнено прокладкой
Разборку и сборку механизма выбора передач КПП смотрим в статье – «Разборка механизма выбора передач КПП».
22. Устанавливаем коробку передач картером сцепления на верстак. Головкой «на 10» отворачиваем десять гаек крепления нижней крышки коробки передач.
23. Снимаем крышку
24. Снимаем уплотнительную прокладку.
25. Отверткой через отверстие механизма выбора передач сдвигаем вниз шток вилки включения I–II передач (при этом включается II передача).
26. Ключом «на 13» отворачиваем гайку крепления задней крышки, расположенную внутри корпуса коробки.
27. Ключом «на 13» отворачиваем пять гаек крепления задней крышки, расположенных снаружи корпуса.
28. Постукиваем молотком по приливам крышки, при этом отверткой (или подходящим отрезком трубы при снятом сальнике вторичного вала) удерживаем задний подшипник на вторичном валу.
29. Сдвигаем крышку со шпилек и снимаем, поворачивая ее по часовой стрелке (глядя со стороны хвостовика вторичного вала), чтобы исключить задевание крышки за штоки и блок шестерен V передачи и заднего хода
30. Снимаем прокладку крышки.
31. Для замены подшипника блока шестерен V передачи и заднего хода поддеваем ролики подшипника отверткой и вынимаем ролики из сепаратора.
32. Извлекаем сепаратор.
33. Поддев крючком наружное кольцо подшипника,…
34. …вынимаем его из гнезда задней крышки.
35. Снимаем упорное кольцо заднего подшипника вторичного вала.
36. Снимаем наружное кольцо подшипника с сепаратором и роликами.
37. Снимаем внутреннее кольцо подшипника.
38. Снимаем распорную втулку
39. Снимаем маслоотражательную шайбу
40. Для стопорения валов от проворачивания необходимо включить две передачи. II передача была включена при снятии задней крышки.
Перед тем как включить заднюю или V передачи, освобождаем вилку включения этих передач.
Для этого ключом «на 10» отворачиваем болт крепления вилки к штоку.
41. Нажав отверткой на вилку вниз, включаем заднюю передачу.
42. Накидным ключом (головкой) «на 17» отворачиваем болт крепления блока шестерен V передачи и заднего хода.
43. Вынимаем болт
44. Снимаем блок шестерен со шлицев промежуточного вала.
45. Зажимаем блок шестерен V передачи и заднего хода в тиски с накладками губок из мягкого металла.
Двумя отвертками спрессовываем внутреннее кольцо подшипника блока шестерен
46. Снимаем внутреннее кольцо.
47. Снимаем втулку шестерни V передачи
48. Снимаем саму шестерню с блокирующим кольцом синхронизатора
49. Снимаем ступицу
50. Снимаем муфту синхронизатора.
51. Повернув вилку включения V передачи и заднего хода на штоке к вторичному валу, снимаем промежуточную шестерню задней передачи.
52. Накидным ключом «на 13» отворачиваем два болта крепления крышки фиксаторов.
53. Снимаем крышку и прокладку.
54. Вынимаем пружины фиксаторов (пружина штока V передачи и заднего хода длиннее двух других и имеет темный цвет покрытия).
55. Намагниченной отверткой вынимаем все три фиксатора.
56. Вынимаем шток включения V передачи и заднего хода с вилкой.
57. Снимаем вилку со штока.
58. Намагниченной отверткой вынимаем блокировочный сухарь из отверстия картера коробки передач, которое расположено между гнездами картера под штоки V передачи и заднего хода и III–IV передач.
59. Снимаем со вторичного вала ведомую шестерню задней передачи
60. Из паза вала вынимаем шпонку.
61. Головкой «на 10» отворачиваем болт крепления к штоку вилки включения III–IV передач
62. Вынимаем шток.
63. В отверстие штока вставлен блокировочный сухарь, вынимаем его.
64. Намагниченной отверткой вынимаем блокировочный сухарь из отверстия картера коробки передач, которое расположено между гнездами картера под штоки I–II и III и IV передач
(этот сухарь заметно длиннее сухаря, расположенного между штоком включения V передачи — заднего хода и штоком включения III–IV передач).
65. Головкой «на 10» отворачиваем болт крепления к штоку вилки включения I-II передач.
66. Вынимаем шток.
67. Ударной отверткой с крестообразным наконечником отворачиваем три винта крепления стопорной пластины промежуточного подшипника вторичного вала
68. Винты стопорятся специальными шайбами
69. Снимаем стопорную пластину
70. Накидным ключом «на 19» отворачиваем гайку крепления оси промежуточной шестерни заднего хода, удерживая ось от проворачивания ключом «на 24».
71. Вынимаем ось промежуточной шестерни заднего хода.
72. Отвернув гайки крепления картера сцепления, разделяем картеры сцепления и коробки передач.
73. Снимаем прокладку.
74. Снимаем с первичного вала пружинную шайбу с конической поверхностью (меньшим диаметром она обращена к подшипнику).
75. Зажимаем в тиски с накладками губок из мягкого металла шлицевую часть первичного вала.
Накидным ключом «на 19» отворачиваем болт зажимной шайбы переднего подшипника промежуточного вала.
76. Снимаем зажимную шайбу подшипника.
77. Двумя отвертками поддеваем за установочное кольцо передний двухрядный подшипник промежуточного вала
78. Снимаем подшипник.
При снятии подшипника его заднее внутреннее кольцо может остаться на валу
79. Двумя отвертками спрессовываем заднее внутреннее кольцо подшипника
80. …и снимаем его.
81. Вынимаем упорное кольцо заднего подшипника промежуточного вала.
82. Вставив отвертку между торцами подшипника и шестерни I передачи промежуточного вала, сдвигаем задний подшипник.
83. Вынимаем наружное кольцо подшипника с сепаратором и роликами.
84. Снимаем внутреннее кольцо подшипника с носка вала.
85. Сдвинув промежуточный вал назад,…
86. …вынимаем его из картера коробки передач.
87. Поддев двумя отвертками за установочное кольцо задний подшипник первичного вала,…
88. …вынимаем первичный вал в сборе с подшипником и блокирующим кольцом синхронизатора
100. С переднего носка вторичного вала снимаем игольчатый подшипник
101. Снимаем вилки включения I и II, III и IV передач.
102. Двумя отвертками поддеваем за установочное кольцо промежуточный подшипник вторичного вала
103. …и снимаем его.
104. Наклонив, извлекаем из картера коробки передач вторичный вал в сборе с шестернями, муфтами, ступицами и блокирующими кольцами синхронизаторов.
115. Сборку коробки передач проводим в обратной последовательности.
Если при снятии переднего двухрядного подшипника промежуточного вала его заднее внутреннее кольцо осталось на валу, то перед установкой подшипник необходимо собрать.
Для этого из наружного кольца подшипника отверткой аккуратно вынимаем сепаратор с шариками…
116. …и надеваем его на внутреннее кольцо (снятое с вала).
117. Сепаратор с шариками и внутренним кольцом вставляем в наружное кольцо подшипника
При сборке первичного вала подходящим отрезком трубы напрессовываем подшипник на вал, опираясь на его внутреннее кольцо
После установки в картер коробки передач вторичного и промежуточного валов запрессовываем передний и задний подшипники промежуточного вала, промежуточный подшипник вторичного вала и внутреннее кольцо подшипника блока шестерен.
Наружное кольцо подшипника блока шестерен V передачи и заднего хода запрессовываем инструментальной головкой подходящего размера (отрезком трубы) в гнездо задней крышки.
Вставляем в наружное кольцо подшипника сепаратор и ролики.
Для предотвращения отворачивания болта крепления блока шестерен V передачи и заднего хода наносим на резьбу болта резьбовой герметик.
Для удобства монтажа задней крышки устанавливаем на вторичный вал задний подшипник в сборе.
Все уплотнительные прокладки желательно смазать тонким слоем силиконового герметика.
При сборке механизма выбора передач наносим на шаровую опору смазку Литол-24.
Разборку первичного и вторичного вала смотрим в статье – «Разборка валов КПП».
