Ремонт крышки багажника ауди 100

Крышка багажника у седана
Audi 100 C4. Кузов. Экстерьер

Снятие

Откинуть обшивку багажного отсека.

Разъединить штекерное соединение проводов и вытянуть провода.

Если автомобиль оснащен системой замков с центральным управлением, следует отсоединить шланг к приводу замка крышки.

Справа и слева откинуть и снять стопорные скобы на пневматических пружинах. После этого можно отжать пневматические пружины от шаровых головок.

Поддерживая крышку вдвоем, вывернуть справа и слева два болта в петлях.

Снять крышку с петель.

Дополнительно можно отсоединить петли от кузова.

Регулировка крышки багажного отсека. Седан

Необходимо добиться одинакового зазора между правой и левой деталями кузова и крышкой багажника (около 4-5 мм). Также возле заднего стекла расстояние до крышки должно быть одинаковым справа и слева.

Регулировать нужно после ослабления крепежных болтов петель на крышке багажного отсека.

Кроме того, крышка должна совпадать по высоте с крыльями. Этого можно добиться после ослабления крепежных болтов петель на боковой стенке.

Если крышка багажника стучит либо плохо закрывается, можно отрегулировать стопорный буфер справа и слева вверху на боковой части. Стопорный буфер установлен правильно, если он без напряжения прилегает к закрытой крышке.

Проверить посадку и закрывание крышки багажного отсека, при необходимости отъюстировать запорную пластину замка багажника.

Нижний край крышки багажного отсека должен отстоять от бампера примерно на 6,5. 7 мм. Этого можно достичь путем сдвигания запорной пластины в ее продольных отверстиях.

Снятие замка багажника. Седан

Открыть крышку багажного отсека.

Снять внутреннюю обшивку крышки багажника.

Снятие кнопки: отвести в сторону стопорную скобу на приводной тяге и снять тягу.

Отсоединить штекерные соединения для микровыключателя системы замков с центральным управлением.

Вывернуть две гайки, снять по направлению вовнутрь нажимную кнопку с цилиндрами замка.

Снятие замковой части: отсоединить приводные тяги от нажимной кнопки (отвести в сторону стопорную скобу), разъединить штекерное соединение.

Вывернуть две шестигранные гайки снизу на замке. Вынуть замок по направлению вниз.

При установке замкового элемента отрегулировать длину приводных тяг к нажимной кнопке.

Сдвижную кнопку в середине соединительной тяги сдвинуть назад, так чтобы половинки тяги оказались свободно вставленными друг в друга.

При открытой крышке багажника поставить защелку замка в положение «закрыто».

В этом положении зафиксировать один в другом резьбовые участки половинок тяги и застопорить сдвижной кнопкой.

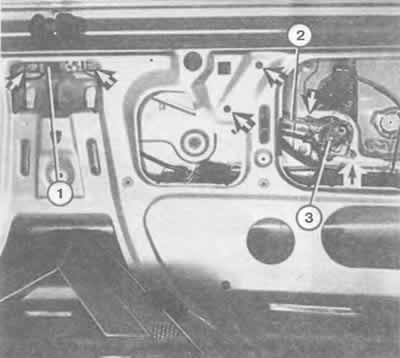

Замок и замковый привод в крышке багажного отсека седана:

1 — замок;
2 — соединительная тяга к системе замков с центральным управлением;
3 — нажимная кнопка.
Стрелками показаны места креплений частей замков с центральным управлением и нажимной кнопки.

Источник

На Ауди 100 С4 не открывается задняя дверь?

Обновлено: 2017-01-11 Автор: audi39 Количество комментариев: 4

Проблемы, когда не открывается задняя дверь На Audi 100 c4, довольно часты, по сравнению с другими автомобилями. В основном, когда на вашем автомобиле стоят родные комплектующие, приходит время поломки каких-то деталей или узлов (в самой двери, замке, сигнализации). Даже если заменённые вами детали ломаются, это часто происходит, ничто не вечно и брак никто не отменял! Ниже, будут упомянуты основные причины блокировки (фиксирования) задней двери на Audi 100 c4.

Основные проблемы с блокировкой двери на С4

Для быстрого открытия и демонтажа замка или механизма тросика. Большинство просто ломает карту двери, но затратив на полчаса больше времени. Можно открыть и снять всё нужное, без повреждения чего либо, это делается в следующей последовательности:

1. Снимаем задний диван;
2. Кожух центральной стойки;
3. Облицовку арки крыла;
4. Откручивая, отводим пластик порогов;
5. Теперь можно открутить дверь с петель и вытянуть уплотнитель, потом уже приступить к снятию карты (возможно, ещё придётся открутить усилитель с рамкой).

Если вы пробовали с салона, одновременно тянули внутренний и наружный рычаги (пульт сигнализации тоже не помог, если есть), но всё равно не открывается задняя дверь ауди 100 с4. Значит неисправность явно глубже ручек (также, если это холодное время года, уплотнитель мог просто примёрзнуть) и скорее всего, даже без снятия карты не обойтись. Так что, наберитесь терпения и вперёд!

Возможные причины неработоспособности

1. Заклинило дверной замок:
   • Отбрасывающая пружинка. Когда хорошо осматриваете, можно заметить что сломалась или соскочила пружина фиксатора (на дверном замке). Можно обойтись и без починки, такое бывает, особенно когда в дороге такое происходит или на ремонт нет времени. Но, тогда вам придётся, при каждом закрытии двери пачкать пальцы (в смазке, масле), приподнимая фиксатор вместо пружины. Также можно потратить чуть больше времени, на более комфортный способ. Отворачиваем отвёрткой закрывающую пластиковую пластину, извлекаем пружину, загибаем кончик и ставим на место. После смазываем густой смазкой замок и устанавливаем его на машину, проверяем работоспособность импровизированного ремонта (такой ремонт, подойдёт на первое время). Если нет причин, делать вышеуказанный способ ремонта такой проблемы, советуется замена пружины или всего замка;
   • Поломка или стачивание собачки. Можно сдвинуть клинья наружу, двери будут закрываться и открываться, но появится зазор между корпусом авто. Также можно приклеить, резиновую накладку закруглённой формы (на клин замка), не во всех случаях помогает, но если замок ещё совсем неубитый, то можно таким образом продлить его работу, на несколько месяцев. Ещё поможет, стачивание цепляющих частей собачки, так чтобы на каждой из них, было 90 градусов. Но в любом случае, лучше заменить не пожалеете, гораздо лучше всех самодельных «инноваций».
2. Другие механизмы содействующие открытию двери:
   • Неисправность механизма тросика открытия изнутри. В такой ситуации, лучшим образом будет его замена (по возможности);
   • Возможно что-то с центральным замком (вдаваться в подробности не будем, поскольку почти тот же процесс разборки, что и при снятии замка).

Советы по ремонту замков задних дверей Ауди 100 С4

Нужно временами, раз в полгода, год снимать и чистить все замки, менять все прокладки, пружины (на которых видны повреждения). Поместить замки в емкость, с керосином или бензином почисть щеткой, высушить (желательно продувкой). Потом смазать силиконом по возможности, поставить на место, проверить срабатывание замков на открытие и закрытие.

Также, стоит попробовать просто поменять местами замки задних дверей.

Ещё, во время сборки двери, после прикручивания рамки, необходимо проверить соосность прилегания и по надобности отрегулировать рамку.

Таким не тяжёлыми способами, можно выявить и решить проблему, связанную с фиксацией задней двери на Ауди 100 с4. Но если вы не жалеете средств на хорошую работоспособность вашего авто , нужно заменить замок или неисправную деталь на новую.

Видео от А6 С4 применимо к кузову Ауди 100 С4
