Инструкция по ремонту и эксплуатации Рено Дастер
Снятие механизма управления коробкой передач Рено Дастер
Механизм управления, тросы выбора и включения передач снимаем для замены в случае обрыва троса, механических повреждений оболочки троса или механизма управления.
Работу проводим на смотровой канаве или эстакаде.
Операции лучше выполнять вдвоем с помощником.
В салоне автомобиля снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола).
В моторном отсеке… На верхнем конце шланга сапуна закреплен пластмассовый наконечник
…отжимаем установочную втулку оболочки троса включения передач от опорного кронштейна коробки передач…
…и выводим втулку из паза кронштейна.
Вставив пассатижи с тонкими губками между головкой наконечника троса и рычагом включения передач и оперев пассатижи о рычаг, отжимаем пластмассовую головку наконечника троса от рычага…
…и снимаем наконечник троса с шарового пальца рычага включения передач.
Приложив необходимое усилие, выводим установочную втулку оболочки троса выбора передач из паза опорного кронштейна коробки передач.
Вставив пассатижи с тонкими губками между головкой наконечника троса и рычагом выбора передач и оперев пассатижи о рычаг, отжимаем головку наконечника троса от рычага…
…и снимаем наконечник троса с шарового пальца рычага выбора передач.
Снизу автомобиля отворачиваем болты крепления кронштейна промежуточной опоры карданной передачи к днищу кузова и отсоединяем вилку шарнира переднего карданного вала от фланца выходного вала раздаточной коробки (см. Снятие карданной передачи) и отводим карданный вал в сторону.
Головкой «на 24» отворачиваем семь гаек шпилек крепления теплозащитного экрана каталитического нейтрализатора к днищу кузова…
…и снимаем экран.
В салоне автомобиля головкой «на 10» с удлинителем отворачиваем четыре болта крепления корпуса механизма управления коробкой передач к туннелю пола.
Поджимаем по два фиксатора с каждой стороны корпуса механизма…
…и вынимаем его вниз через отверстие в днище кузова вместе с тросами.
Устанавливаем механизм управления коробкой передач в обратной последовательности.
Механизм управления коробкой передач имеет фиксированное положение рычага переключения в положении III– IV передач.
Перед соединением тросов механизма управления с рычагами коробки передач устанавливаем рычаг переключения передач механизма управления в фиксированное положение III–IV передач.
В коробке передач устанавливаем рычаг выбора передач также в положение III–IV передач.
Трос выбора передач имеет регулировку по длине.
Для правильной его установки…
…отводим запорную втулку наконечника троса от зубчатого фиксатора, сжав при этом пружину.
Сдвигаем зубчатый фиксатор, как показано на фото.
В этом положении фиксатора зубчатый конец троса может перемещаться внутри наконечника, тем самым изменяется длина троса.
Надеваем пластмассовую головку наконечника троса на шаровой палец рычага выбора коробки передач и нажимаем на фиксатор (как показано на фото), после чего запираем фиксатор втулкой.
Соединяем трос включения передач, не имеющий регулировки по длине, с рычагом включения передач на коробке.
Источник
Мой Duster
В данной статье речь пойдет об очередной хронической болячке многих моделей Renault: Scenic, Megane, Clio и т.д. с МКПП. А именно с проблемами переключения передач. Данный материал поможет достаточно продвинутым владельцам, которые обладают опытом самостоятельного ремонта своего Renault.
1. Сфера 7700103166
3. Обойма резиновая (демпфер)
5. Пыльник наружный 7700863684
Характерные симптомы:
На симптоматику влияет время, пробег, наличие смазки, а также само по себе неудачное исполнение механизма инженерами Renault.
За точную работу в механизме переключения отвечают следующие узлы:
2. Пластиковая сфера
В силу вышеописанных причин (время, пробег и т.д.), данные механизмы достаточно быстро изнашиваются, что приводит к проблемам с переключениям рычага КПП на Меганах, Сцениках и других моделях Renault из линейки Megane.
На втором месте — сфера, на третьем — демпфер.
Диагностика проблемы кулисы
Лечение
Если имеется желание сэкономить, а также в наличии руки из нужного места, читаем описание процедуры ремонта:
1. Скидываем тягу КПП с кулисы — 1 гайка
*Для некоторых моделей для выполнения 1 и 2 пункта необходимо снять выхлопную магистраль, кардан, разобрать внутреннюю панель рычага КПП.
4. Один из интересных моментов — это снятие рукоятки! Запаситесь терпением и словарным запасом из матерного лексикона.
5. Далее снимаем стопорное кольцо. Скидываем тросик задней передачи и изымаем фиксирующий стопор.
7. Добираемся до нужного нам резинового демпфера, в котором и «затаился корень зла». А именно в нем находится сфера и две манжеты, внутри сферы находится еще одна втулка, они различные в зависимости от модели авто.
. Важно. Пометьте верхнюю и нижнюю манжеты.
10. Разбираем сферу и ставим одну из половинок кверху ногами, можно всю, а можно и не менять, смысл в том, чтобы найти вариант с наименьшим вертикальным люфтом.
*Подробнее: Берем в руки сферу зажатую перевернутыми манжетами, если люфт есть пробуем переворачивать сферу или ее половинки, ищем оптимальное положение.
Источник
Люфт ручки КПП Рено Дастер
Похожие видео
Люфт ручки кпп. Рено дастер
Устранение люфта тяги рычага (кулисы) МКПП на Рено
Устранение люфта рычага МКПП
Рено Логан, провалился рычаг переключения передач
Устраняем Люфт Кулисы КПП Renault Laguna 2
Ремонт рычага КПП Рено логан.
Дополнительные материалы
Три секрета Рено Дастер.
Устранение люфта рычага переключения коробки передач Лада Ларгус
Кожаная ручка КПП Ларгус, Логан, Дастер. Как снять ручку КПП .
Болтается рычаг КПП. Как быстро отремонтировать?
Это про Рено должен знать каждый! Коробка передач — включается только 5я.
ручка КПП на DUSTER
Убираем люфт на ручке переключения передач!
Доработка сиденья на РЕНО ДАСТЕР. Сделай это и спина скажет СПАСИБО!

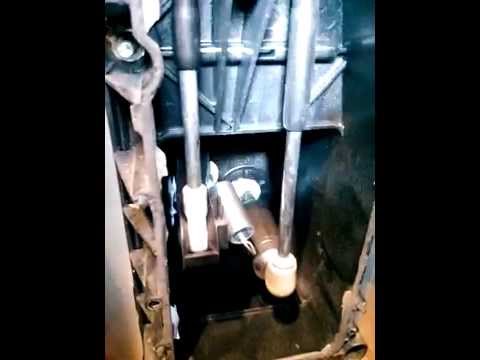

Люфт в кулисе. Ремонт .
Дрожит рычаг кпп Меган 3
Renault Duster: устраняем люфт и дребезг бачка омывателя
Устраняем люфт рычага коробки переключения передач дачия логан
Источник
Снятие механизма управления коробкой передач Renault Duster
Механизм управления, тросы выбора и включения передач снимаем для замены в случае обрыва троса, механических повреждений оболочки троса или механизма управления.
Работу проводим на смотровой канаве или эстакаде.
Операции лучше выполнять вдвоем с помощником.
В салоне автомобиля снимаем облицовку туннеля пола.
В моторном отсеке… На верхнем конце шланга сапуна закреплен пластмассовый наконечник
…отжимаем установочную втулку оболочки троса включения передач от опорного кронштейна коробки передач…
…и выводим втулку из паза кронштейна.
Вставив пассатижи с тонкими губками между головкой наконечника троса и рычагом включения передач и оперев пассатижи о рычаг, отжимаем пластмассовую головку наконечника троса от рычага…
…и снимаем наконечник троса с шарового пальца рычага включения передач.
Приложив необходимое усилие, выводим установочную втулку оболочки троса выбора передач из паза опорного кронштейна коробки передач.
Вставив пассатижи с тонкими губками между головкой наконечника троса и рычагом выбора передач и оперев пассатижи о рычаг, отжимаем головку наконечника троса от рычага…
…и снимаем наконечник троса с шарового пальца рычага выбора передач.
Снизу автомобиля отворачиваем болты крепления кронштейна промежуточной опоры карданной передачи к днищу кузова и отсоединяем вилку шарнира переднего карданного вала от фланца выходного вала раздаточной коробки и отводим карданный вал в сторону.
Головкой «на 24» отворачиваем семь гаек шпилек крепления теплозащитного экрана каталитического нейтрализатора к днищу кузова…
…и снимаем экран.
В салоне автомобиля головкой «на 10» с удлинителем отворачиваем четыре болта крепления корпуса механизма управления коробкой передач к туннелю пола.
Поджимаем по два фиксатора с каждой стороны корпуса механизма…
…и вынимаем его вниз через отверстие в днище кузова вместе с тросами.
Устанавливаем механизм управления коробкой передач в обратной последовательности.
Механизм управления коробкой передач имеет фиксированное положение рычага переключения в положении III– IV передач.
Перед соединением тросов механизма управления с рычагами коробки передач устанавливаем рычаг переключения передач механизма управления в фиксированное положение III–IV передач.
В коробке передач устанавливаем рычаг выбора передач также в положение III–IV передач.
Трос выбора передач имеет регулировку по длине.
Для правильной его установки…
…отводим запорную втулку наконечника троса от зубчатого фиксатора, сжав при этом пружину.
Сдвигаем зубчатый фиксатор, как показано на фото.
В этом положении фиксатора зубчатый конец троса может перемещаться внутри наконечника, тем самым изменяется длина троса.
Надеваем пластмассовую головку наконечника троса на шаровой палец рычага выбора коробки передач и нажимаем на фиксатор (как показано на фото), после чего запираем фиксатор втулкой.
Соединяем трос включения передач, не имеющий регулировки по длине, с рычагом включения передач на коробке.
Источник
