Ремонт CD-проигрывателей. Это просто!

1.1 Принцип оптического считывания информации в СД-проигрывателях

1.2 Работа сервосхем и основные сигналы в процессе считывания диска

1.3 Преобразование звука

1.4 Функционирование проигрывателя в различных режимах

1.4.1 Загрузка диска

1.4.4 Перемотка по трекам “ >”

1.4.5 Перемотка по треку “ ”

2.1 Поиск и замена неисправных микросхем

2.2 Компакт – диски

2.3 Тестовый диск

2.4 Транспортировка проигрывателя

3.1 Система автофокусировки луча

3.2 Система автотрекинга

3.3 Система управления скоростью вращения диска (СУСВД)

3.5 ALPC и настройка тока

4.1 Лазерная головка

4.1.1 Проверка и настройка тока

4.1.2 Проверка линзы

4.1.3 Проверка наклона линзы

4.1.4 Дифракционная решетка

4.2 Диагностика двигателя

4.2.1 Проверка на износ втулок (на «разбитость»)

4.2.2 Проверка на “мертвую точку”

4.3 Диагностика механики

4.3.1 Проверка перпендикулярности плоскости столика к своей оси (кривизна столика)

4.3.2 Проверка высоты столика

4.3.3 Проверка позиционирования ЛГ

5.1 Неисправности в электронике

5.1.1 Схемы питания

5.1.2 Управляющий процессор

5.1.3 Выходные каскады (драйвера)

5.1.4 Плоские шлейфы

5.2 Возможные неисправности и способы их устранения

5.2.1 Не включается, не переводиться с дежурного режима в рабочий

5.2.2 Не работает дисплей

5.2.3 Дисплей отображает частично или непонятные символы

5.2.4 Неправильные показания дисплея (время, количество песен)

5.2.5 Не выезжает каретка

5.2.6 Каретка выезжает медленно или недоезжает

5.2.7 Постоянно включен один или несколько двигателей

5.2.8 Диск не вращается, не считывается, считывается плохо, прыгает или зацикливается

5.2.9 Отсутствует звук

5.2.10 Некачественный звук (выпадение и шум)

Источник

Как быстро заменить лазер в DVD?

Замена лазерного оптического блока в DVD

Одна из самых распространённых неисправностей DVD-плееров – диск не читается.

В таких случаях, как правило, диск либо вообще не загружается, на дисплее высвечивается надпись NO DISK или ERROR , либо происходят регулярные сбои и зависания при воспроизведении.

Наиболее часто причиной данного дефекта является деградация лазерного диода, загрязнение линзы и призмы оптического блока. В любом случае требуется замена отнюдь не дешёвой детали как оптический лазерный блок, в обиходе – лазерной головки.

Следует учесть, что указанные неисправности могут быть вызваны неисправностью привода шпинделя или микросхемы драйвера, которая управляет двигателями. Не лишним будет узнать о типичных неисправностях лазерных приводов.

Если же причиной неисправности является неисправность лазера, то необходимо заменить лазер в DVD.

Замена лазера при ремонте DVD проигрывателя довольно простая операция не требующая больших затрат времени и сил, но и здесь есть свои нюансы.

Для опытных мастеров данная инструкция вряд ли будет полезна, но вот для новичков, которые делают первые шаги в ремонте электроники, информация будет непременно полезна.

Первое, о чем хотелось бы предупредить, так это не нужно выкручивать винты, крепящие направляющие, по которым скользит лазер. Во многих DVD-приводах эти винты зафиксированы клеем.

Связано это с тем, что высота от лазера до диска уже выставлена на заводе – это наиболее оптимальное расстояние. Выкрутив же винты направляющих, можно сбить фокусное расстояние и в будущем диски могут читаться с перебоями. Чтобы впоследствии не заморачиваться с регулировкой винтов их лучше вообще не выкручивать.

На фото как раз видны 3 фиксатора закреплённых винтами – их трогать не стоит.

А вот четвёртый винт, который можно свободно крутить как вздумается, обычно не замазан клеем и у него нет пластмассового фиксатора.

Чтобы извлечь лазер необходимо выкрутить винт и потянуть металлическую направляющую вдоль хода лазера. Как это делается – смотрите на фотке.

Вот так просто освобождается направляющая. Далее лазерный блок вынимается без особых проблем.

Для того чтобы извлечь лазер нам понадобилось выкрутить лишь один винт.

В приводе, изображённом на фотографии, понадобилось заменить лазерную головку SF-HD62 на SF-HD65. Эти два лазера взаимозаменяемы. Также аналогами являются SF-HD62, SF-HD65, SF-HD60, KHM-310, KHM-313.

При замене лазера не забывайте о мелких деталях, например о пружине, которая закрепляется на зубчатой планке. Такие мелкие детали очень легко потерять.

После установки новой лазерной головки в привод нужно убрать припойную перемычку на плате лазерной головки. Эта перемычка служит для защиты от статического электричества. Перемычку рекомендуют убирать после установки в привод лазерной головки и подключения к ней шлейфа. Это рекомендация, но на практике перемычку можно убрать и до установки в привод, обычно проблем не бывает

Подведём итог этой краткой инструкции и ещё раз отметим наиболее важные моменты.

При замене лазера не следует выкручивать все винты , которые фиксируют направляющие. Вывинчивать необходимо один, который не зафиксирован клеем и не имеет пластмассового фиксатора.

Следует уделять внимание мелким деталям , например, легко потерять пружинку, закреплённую на зубчатой планке.

После установки новой лазерной головки следует убрать припойную перемычку , расположенную на плате лазерного блока с помощью обычного паяльника.

Источник

Типичные неисправности лазерных приводов

Рекомендации по ремонту оптических лазерных приводов

Лазерные дисководы получили широкое распространение в электронике. Любой DVD-проигрыватель, CD/MP3-магнитола, музыкальный центр имеют в своём составе лазерный привод.

В большинстве случаев в ремонт такие аппараты попадают как раз из-за поломки лазерных приводов.

Неисправности, вызванные поломкой лазерного привода довольно схожи, и сводятся к одному – лазерный диск либо не читается, либо происходит сбой воспроизведения музыки (CD/MP3) или видео (DVD).

Следует отметить, что срок службы лазерного диода, который есть в составе любого дискового аппарата, составляет в среднем 3-5 лет. Наивно думать, что DVD-плеер будет работать 10 и более лет! Загляните в инструкцию DVD-плеера…

Вообще первое, что необходимо спрашивать, когда Вам на ремонт приносят какой-либо дисковый аппарат – это сколько лет аппарату и как интенсивно им пользовались. Если ответом будет 3 и более лет, то вероятность того, что неисправен оптический блок резко возрастает. Как часто пользовались аппаратом тоже важно, ведь лазерный привод, это электронно-механическое устройство. Число миниатюрных двигателей в одном лазерном приводе наврядли будет меньше 2-3.

Первый из тройки – привод шпинделя. Он отвечает за раскрутку лазерного диска. Очень большое число неисправностей связано именно с ним. Вот пример.

Второй – привод оптического блока. Этот привод отвечает за позиционирование лазерной головки вдоль диска. Довольно редко выходит из строя.

Третий – привод загрузки/выгрузки (LOAD). Выгрузка и загрузка диска в дисковод. Неисправности этого двигателя довольно редки, и, как правило, легки при ремонте.

На практике в ходу такая неисправность. В основном у CD/MP3-автомагнитол.

Звук при воспроизведении частенько пропадает. Резко появляется и также пропадает. Присутствует “заикание”.

У DVD-плееров неисправность проявляется следующим образом.

Диск считывается очень долго, после чего на дисплее появляется надпись (ERROR или NO DISK). Возможно случайное “зависание” диска. Повторная установка диска решает проблему, и диск с записью воспроизводится нормально.

Причина такого “непонятного” поведения бывает связана не с неисправностью оптического лазерного блока, а с неисправностью привода шпинделя.

Дело в том, что двигатель шпинделя должен раскручиваться с определёнными оборотами. Число оборотов подстраивается системой обратной связи. Так что не надо думать, что диск крутится сам по себе. Подал 3 вольта на движок и всё! Нет! Частоту вращения диска регулирует сложная система корректировки. Если двигатель шпинделя неисправен, тогда даже система корректировки плохо справляется, и происходят сбои. Двигатель не выдаёт нужные обороты, “сбоит”.

Поэтому, если проявляется нижеописанная неисправность, не спешите заменять оптический лазерный блок!

Заменить привод шпинделя дешевле, чем покупка оптического лазерного блока. Можно временно заменить привод двигателем из другого аппарата или найти подходящий в запаснике.

Очень часто встречается неисправность у CD/MP3-магнитол с вертикальной установкой диска.

Диск раскручивается, но диск не загружается. Пишет ERROR или NO DISK.

Оптический лазерный блок боится пыли и грязи. Достаточно тонкого мелкодисперсного налёта пыли на верхней линзе, чтобы диск перестал считываться. Магнитолы с вертикальной установкой диска более уязвимы к пыли, загрузка диска происходит сверху и количество попадающей пыли возрастает.

Дисковые автомагнитолы в этом случае более защищены, у них щелевая загрузка диска.

Мелкодисперсный налёт пыли можно удалить с поверхности линзы лазерного блока обычной ватной палочкой или просто кусочком ваты. Смачивать вату чистящими средствами не надо, можно испортить линзу! Круговыми движениями проводим по поверхности линзы ватной палочкой 3-4 раза. Убеждаемя в отсутствии остатков крупной пыли на линзе и всё!

Нажимать на линзу не следует, она крепится на пружинящих проводках! По ним подаётся питание на электромагнит фокусировки. Они довольно крепкие, но при чрезмерном усилии и их можно повредить.

Нередки случаи, что после такой простой чистки работа прибора полностью восстанавливается.

Основная трудность в данной операции состоит в том, чтобы грамотно разобрать аппарат и добраться до лазерной головки. Сложнее всего это сделать у музыкальных центров с блоком загрузки на 3 диска или чейнджером (когда диски размещены в боксе — как тарелки в сушилке), а также у автомобильных CD/MP3-проигрывателей и DVD-плееров с щелевой загрузкой диска.

Поэтому на страницах сайта я разместил информацию и по разборке всевозможных CD-приводов:

Эти методики помогут, если нужно разобрать CD-привод, но нет опыта в данном деле.

Иногда чистка линзы не помогает. Причина в том, что внутри оптического блока есть призма, на неё тоже со временем оседат пыль. Разбирать оптический блок нет смысла. Лучше заменить блок целиком.

При ремонте электроники с неисправностями, явно указывающими на дефект лазерного привода, можно использовать следующие приёмы:

Проверить механическую часть лазерного привода на наличие заклинивания шестерёнок, каретки, исправности соединительных гибких шлейфов. Гибкие шлейфы лучше “прозвонить” мультиметром, а лучше проверить заменой. Очень часто шлейф «звонится» мультиметром как исправный, но поскольку при работе он изгибается, то плохой контакт вновь даёт о себе знать.

В DVD-плеерах самым «слабеньким» шлейфом является тот, который соединяет лазерную головку и основную плату. Его замена не редко устраняет неисправность с «зависанием» диска, плохой или долгой загрузкой диска, сбоями при воспроизведении.

Проверить есть ли свечение лазера. После установки диска, включается красный лазер (только у DVD) на несколько секунд. В этот момент, необходимо смотря сбоку проконтролировать наличие свечения. Помните! Лазер вреден для здоровья! Прямое попадание лазерного луча в глаза чревато потерей зрения. Будьте осторожны!

Произвести чистку линзы оптического блока. Как это сделать, уже было рассказано.

Визуально проследить загрузку диска, его раскрутку. Произвести замену привода шпинделя методом подстановки.

По возможности заменить, хотя бы временно, для проверки, лазерный оптический блок. Вот здесь рассказано о том, как быстро заменить лазер в DVD.

Кроме лазера могут быть и другие причины неисправности. Об основных неисправностях DVD-плееров я уже рассказывал.

Тема ремонта дисковых аппаратов довольно обширна, здесь приведены лишь некоторые рекомендации и советы. Для более глубокого понимания работы лазерных дисковых проигрывателей не будет лишним ознакомиться с общими принципами работы таких приборов. Думаю, книга “CD-проигрыватели. Схемотехника” Авраменко Ю.Ф., будет очень полезна для понимания работы дисковых устройств.

Источник

Ремонт CD-проигрывателей. CD-players repair CD-ROM

Автор — Ростислав
Источник — http://www.ronyasoft.nm.ru/cdmaster.html

6 Реставрация оптических и механических элементов

6.1 Реставрация лазерной головки

6.1.1 Замена линзы

Заменять линзу можно, убедившись, что причина именно в ней. Линзу можно заменить отдельно или вместе с блоком катушек. Сначала нужно извлечь старую линзу, содрав острым предметом две (четыре) капли клея на краях линзы (рис. 6.1). Остатки клея нужно удалить.

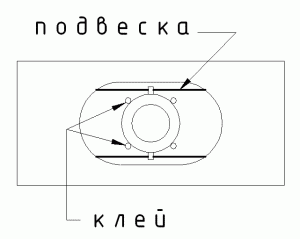

Рис. 6.1. Замена линзы

Линзы отличаются размерами, формой, кривизной (разными фокусными расстояниями и коэффициентами увеличения). Поэтому при замене нужно использовать линзу от аналогичной ЛГ. В крайнем случае, можно попытаться подобрать линзу от другой модели ЛГ. Имеет смысл собирать линзы со старых нерабочих головок.

Чтобы найти похожую линзу, устанавливают ее на место старой и временно фиксируют по краям кусочком пластилина. Линза должна свободно устанавливаться. Пробуют считывать компакт-диск.

Можно выделить группы линз, которые дают следующие результаты:

• луч не фокусируется;
• луч фокусируется, диск вращается, но не считывается;
• диск считывается.

Сначала проверяют работу проигрывателя с линзами последней группы и пробуют подстроить сервосхемы. Из-за неправильно настроенных сервосхем или неточной юстировки можно пропустить нужную линзу. Поэтому следует поэкспериментировать с линзами второй группы. Возможно также, что отсутствует подходящая линза. Так, линзы от одних ЛГ могут подойти к моделям других фирм, а линзы от взаимозаменяемых головок KSS150 и KSS210 не взаимозаменяемы. Подходящую линзу нужно зафиксировать клеем типа ПВА так же, как предыдущую.

В некоторых ЛГ из-за опасности нарушения подвески рекомендуется заменять линзу вместе с блоком катушек от аналогичной головки. Например, в головке SF-90 легко деформировать провода подвески, нарушив при этом наклон линзы (рис. 6.1), что в результате приводит к плохому считыванию. Для замены блока нужно пометить и отпаять провода, открутить винты (внизу блока), установить новый. После замены линзы нужно отрегулировать наклон линзы и настроить сервосхемы. После замены блока катушек сначала нужно грубо «на глазок» настроить наклон, а потом точно.

6.1.2 Замена лазерного диода

Иногда возникает необходимость замены неисправного лазерного диода. Но шансы на успех ничтожно малы. Дело в том, что в домашних условиях установить диод точно очень сложно. Неточность установки диода в несколько микрон (рис. 6.2) приведет к смещению луча из центра Db и отклонению от нужного направления a. Из-за этого станет невозможной нормальная работа ЛГ. На заводе при изготовлении данную операцию проводят роботы-автоматы.

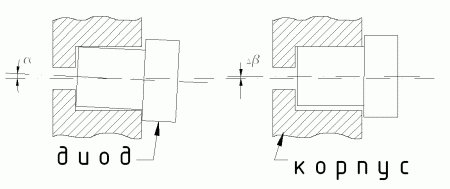

Рис. 6.2. Погрешности установки лазерного диода

Поэкспериментировав на практике и испортив несколько рабочих ЛГ, автор пришел к выводу, что пробовать восстанавливать ЛГ данным способом нет смысла. Для сомневающихся советую попробовать извлечь диод из рабочей головки и установить назад на место! Возможно, у кого-то есть другие результаты, пишите.

6.2 Реставрация двигателя

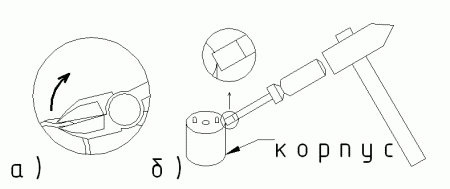

Для реставрации двигателя его нужно разобрать, почистить, смазать и снова собрать. Перед разборкой нужно пометить относительные положения крышки и корпуса двигателя. Если после сборки неправильно установить крышку, то двигатель начнет вращаться в противоположную сторону. В этом случае нужно изменить полярность включения двигателя.

В крайнем случае, можно подпилить напильником места наклепа, но заклепывать потом придется в других местах.

Реставрация: В разобранном двигателе нужно: мелкой наждачной бумагой или ластиком удалить нагар с коллектора и щеток; ватным тампоном, смоченным в спирте, удалить остатки нагара и опилки; маслом или силиконовой смазкой смазать места контакта вала и втулок.

Сборка: Поместить ротор в крышку, а потом аккуратно в корпус, чтобы не повредить щетки. Можно также сначала вставить ротор в корпус и с помощью иголок, пропущенных через отверстия в крышке, легонько отогнуть щетки и установить крышку в корпус двигателя. Загнуть лепестки или заклепать их можно с помощью молотка и (или) отвертки (рис. 6.3,б). Заклепывать нужно осторожно, чтобы не повредить двигатель. Отреставрированный двигатель нужно проверить на «разбитость».

Все права защищены. При попытке воспроизведения информации ссылка на источник обязательна.
