Романтик-306 кассетный магнитофон
Кассетный магнитофон “Романтик-306” с 1979 года выпускали Горьковский завод им. Петровского и Петропавловский завод им. Кирова. Магнитофон предназначен для записи фонограмм на кассеты МК-60, с последующим воспроизведением. Ручка переноски была или жёсткой, сделанной из дюраля и пластмассы или по типу плечевого ремня. С 1987 года магнитофон именовался как “Романтик М-306”.
Технические характеристики магнитофона Романтик 306
Диапазон рабочих частот на ЛВ – 63…10000 Гц, на громкоговорителе 100…10000 Гц. Номинальная выходная мощность 0,5 Вт, максимальная от сети 4 Вт. Потребляемая мощность от сети 10 ВА. Количество дорожек записи 2. Относительный уровень помех не хуже – 48 Дб. Габариты модели 110х252х285 мм. Вес 4,3 кг.
Ценные радиодетали в магнитофоне Романтик 306
Магнитофон в рабочем состояние, с хорошим корпусом лучше продавать изделием. Содержание можт отличатся взависимости от года выпуска.
Конденсаторы: Конденсаторы KМ5 зеленые общая группа – 1,4 г (1 шт из двигателя)
Металлы: Медь – 30 г Алюминий – 100 г Сталь – 550 г Платы – 90 г
Содержание драгоценных металлов магнитофоне Романтик 306
Золото: 0,297 г Серебро: 1,494 г Платина: 0 г Палладий: 0,02 г Источник информации: Из инструкции к магнитофону
Источник
Не убиваемый магнитофон «Романтик-306»
Сегодня расскажу об одной из легенд советского магнитофоностроения «Романтик-306».
В далеком 1979 году начался выпуск это магнитофона. Отличался высокой надёжностью. Размеры 110×252×285 мм, масса 4,3 кг. С небольшими изменениями выпускался до конца 1980-х годов.
Этот магнитофон мне подарили мои друзья в 1985 году, взамен Электроники-302, которую они же и потеряли, после возлияния спиртного на территории в детского садика.
Магнитофон мне сразу понравился, тем более было с чем сравнивать по предыдущему магнитофону. Звук гораздо громче, в отличии от Электроники-302, что не маловажно для того времени. Т.к. слушали его в основном на улице большой компанией.
Да и собран он был более надежно, с массивной металлической ручкой, что в полевых условиях использования большой плюс. Частенько девченки приплясывали под «Alphaville» и «Rockets» рядом со столиком в нашем дворе.
Так как интернета тогда еще не было, и записывать музыку приходилось с магнитофона на магнитофон, то качество записи, на мой взгляд, было тоже лучше чем у Электроники-302.
И самое главное это простота в ремонте. Как то у него сгорела микросхема отвечающая за скорость воспроизведения записи, звук стал «плавать», и я на прямую от блока питания, через регулируемое сопротивление (снял с радиоточки) подключил питание прямо к моторчику. Выбрал с помощью сопротивления нужную скорость, и все, можно сказать починил.
А вот с армии он меня не дождался. Сгинул куда-то при переезде. Жалко. Хороший был магнитофон.
Спасибо что дочитали до конца. Если понравилась статья, ставьте лайки, если нет — тоже ставьте.
Источник
Ремонт магнитофона романтик 306
Возможные неисправности и способы их устранения магнитофона Вильма-311 стерео
Неудовлетворителен уровень воспроизводимых сигналов
Повышен уровень шумов канала воспроизведения
Отсутствуют воспроизводимые сигналы
Неудовлетворительно качество записанных сигналов
Неудовлетворителен уровень сигналов в области нижних частот рабочего диапазона Возбуждается УМ
Проверить исправность УМ, при необходимости заменить неисправные элементы Проверить исправность ГСП, при необходимости заменить неисправные элементы Проверить исправность переключателя, при необходимости очистить контакты переключателя или заменить Проверить исправность УМ, при необходимости заменить неисправные элементы
Проверить нсправность конденсаторов, при необходимости заменить
3.11. Магнитофон Романтик-306
Общие сведения. Переносный монофонический двухдорожечный одиоскоростной магнитофон Романтик-306 предназначен для записи музыкальных и речевых программ на магнитной ленте шириной 3,81 мм от микрофона, звукоснимателя, радиоприемника, телевизора, радиотрансляционной линии и другого магнитофона и воспроизведения записи иа внутреннюю динамическую головку.
Технические данные магнитофона приведены в табл. 1.1.
В магнитофоне предусмотрены, автоматическая регулировка уровня записи с возможностью ее отключения; раздельная регулировка уровня записи и воспроизведения; временный останов ленты; контроль уровня записи по стрелочному индикатору как при неподвижной, так и при движущейся ленте; раздельная регулировка тембров по высшим и низшим частотам; возможность установки электретного микрофона; индикатор расхода ленты; индикатор включения магнитофона в сеть; индикация напряжения питания встроенных источников питания с помощью стрелочного индикатора.
Конструкция. Магнитофон собран в пластмассовом корпусе из ударопрочного полистирола и состоит из следующих функ-
циональных узлов; ЛПМ с электродвигателем и кнопочной станцией управления; усн лителя; блока питания; платы АРУЗ; платы тембров и панели разъемов
Корпус магиитофона сборный, состоит из двух боковых полукорпусов и верхней панели На рис. 3.33 показаны органы управления и индикации.
На правой боковой стеике корпуса расположены три розетки для подключения звукоснимателя и микрофона, радиоприем-
Рис. 3 33 Магнитофон Романтик-306
Alt Блок тембряе

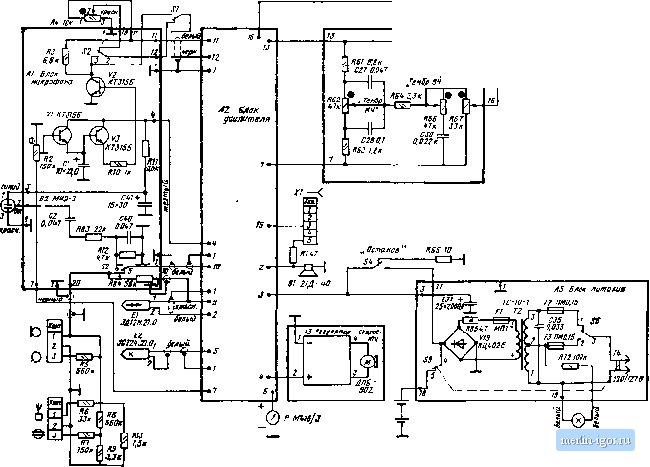

Рис 3 35. Электрические принципиальные схемы универсального усилителя генератора тока стирания и подмагничивания, устройства индикации (а), усилителя мощности (б) магнитофона Романтик-306
Источник
Романтик-306
Горьковский завод имени Петровского. Производство модели с 1979 года
»Романтик-306» (с 1981 года »Романтик М-306») переносной, кассетный монофонический магнитофон 3-го класса.
Он предназначен для записи и воспроизведения фонограмм, записанных на магнитной ленте в кассете типа МК-60. Модель непродолжительное время выпускал и Петропавловский завод им. Кирова но без индекса »М».
Ручка переноски была или жёсткой, сделанной из дюраля и пластмассы или по типу плечевого ремня. Диапазон рабочих частот на линейном выходе 63. 10000 Гц, громкоговорителе — 100. 10000 Гц.
Номинальная выходная мощность 0,5 Вт, максимальная, при работе от электросети 4 Вт. Габариты магнитофона 110х252х285 мм. Вес 4,3 кг.
В 1985 году завод выпустил модернизированный магнитофон »Романтик М-306-1» а в 1987 году маг»Романтик М-306-2». Модернизация свелась только к чуть изменённому внешнему оформлению магнитофонов.
Если магнитофон »Романтик-306-1» выпускали столь же массово, что и первую модель, то новый магнитофон »Романтик-306-2» был выпущен ограниченной серией и кроме как в рекламе аппарат мало кто видел »вживую».
