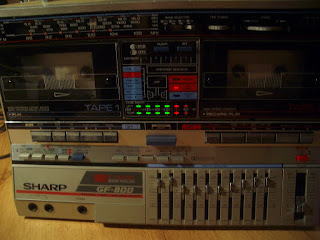

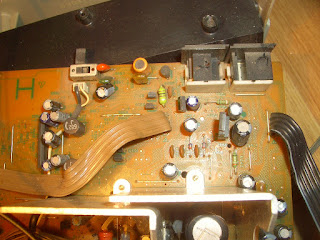

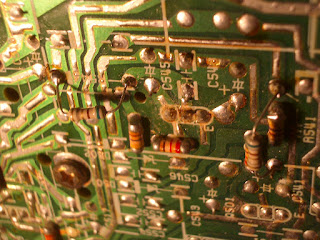

Ремонт магнитолы sharp gf 800
65 комментариев:
Большое спасибочки за отчет о 800-м, как раз с этими F и была проблемка, оказывается. Из-за чего они вылетают, если после замены все ОК? По идее, должно быть или короткое или транзистор вылететь. В любом случае, еще раз спасибо!
Уважаемый Джачинто здравствуйте! По моему мнению Вам пора присваивать звание доктора магнитольных наук, как заслуженному
деятелю и оперирующему хирургу наших измученных магнитофонов.
Да у нас в Ашхабаде такие доктора магнитольных наук у каждой калитки во дворе по два штуки имеется
Правильно, потому давайте я пока еще в интернах пару лет похожу.
Уважаемый Джачинто!На таком же Шарпе не работают лентопротяжки в режиме воспроизведения.Попросили сделать ,тюнер работает.Могу ли я отрегулировать механику ЛПМ,если у меня на столе только эти протяжки.Скажем подать питание на двигатель перемотка работает ,а прижим нет.Сбита программная шестерня ?Какие метки должны быть?Помогите пожалуйста советом.Этот Шарп для коллекции моего знакомого.ВЯЧЕСЛАВ.
Можете. Вручную будете прокручивать тонвал, при нажатии на кнопку Play будет сбрасываться собачка и шестерня начнет поворот, подхватывая всю каретку. Только она это делает не напрямую, а через пружину. Посмотрите, там все довольно понятно. И шестерня в метках не нуждается, это Вам не клапана на двигателе внуреннего сгорания.))) Тут проще все.
Попробовал сделать как вы сказали.Шестерня не двигается при нажатой кн PLAY каретка не двигается соответственно не прижимается ролик к тонвалу.Рычаг качания, ритма-это» собачка»?ВЯЧЕСЛАВ.
Уважаемый ДЖАЧИНТО!Имеется компакт цент GRUNDIG mod.CC430-3.Есть сервис мануал на CC430.На схеме показаны 2 квадратика с надписями:CASS.REC CBF400 на одном на другомPS GRUNDIG AUTO-RETURN 740.Нет перечня механизма и схемы установки деталей.Не работает PLAY.Придумал как заставить работать перемотку.Обточил гайкуМ5 и накрутил на пластмассовую «шестерёнку»в результате тонвал не стал падать вниз а перемотка заработала.Был ли у Вас такой МЦ в ремонте и есть ли он в коллекции.Где бы посмотреть состав механики на CC-430-3?ВЯЧЕСЛАВ.
Грюндига не было, я их избегаю.
По 800. Нажимая PLAY, вы сбрасываете стопор на программной шестерне, она входит в зацепление с шестерней на тонвале и начинает крутиться, поднимая через пружину каретку. У всех примерно такой принцип.
Уважаемый Джачинто!Благодарю за совет.Обнаружил отсутствие нейлоновой шайбы со стороны оси тонвала поз.522- и он опускался зацепа шестерни тонвала не было с программной шестерней.Автостоп через 1 сек срабатывает -буду изготавливать резин колечко на idler для подмоточного ролика.Прочитал у вас из чего в блоге.И подберу пассик на автостоп.Вячеслав.
Прижим заработал.Не хочет работать подмоточный ролик ,после зачистки шкуркой резинового кольца.Автостоп сразу срабатывает-пассик подбирал.Изготавливал из белой резины колечко использовал колечко от светильника- оно изолировало провода от корпуса.Может ещё какие-то нюансы?С УВАЖЕНИЕМ ВЯЧЕСЛАВ.
ПРОГРАММНАЯ шестерня болталась из-за оси на которую она устанавливается.Прижим работает от пинка по шестерне.Надо ли разбирать под рычагом автоматического датчика и под правым подкатушечником дальше этот узед?Почему не подтягивает ленту этот idel?ВЯЧЕСЛАВ.
А что скажите о SHARP GF-9000H?Я ремонтировал его там сгорели FUSIBLE-резисторы возле ус мощности кажется 4,7;12ом.Шарп ожил.А вот с ЛПМ проблема осталась.Отсутствуют поз.21 и 81-распорка и пружинка ставится на рычаг освобождения поз.61.Перемотка не работает вперёд а обратно с трудом.Где можно увидеть эти детали?ВЯЧЕСЛАВ.
Возможна ли замена моторчиков от шарпа в другие магнитолы или МЦ , где должны быть односкоростные,к примеру ,GRUNDIG CC-430-3.?
Возможно все, вопрос, какой ценой.
Я ИМЕЛ ВВИДУ ЧТО,ЕСЛИ СКОРОСТЬ ВРАЩЕНИЯ В ШАРПАХ «ашках»=2000 об/мин а в 30921-H НЕ ИЗВЕСТНО КАКАЯ.То как это отразится на качестве звучания?Впрочем , в нём встроен регулятор скорости.В вашем блоге читал ,что SHARP GF-9000H ВЫ ОТНЕСЛИ НАЛЕВО К КРАСИВЫМ.Так чтобы всё работало красиво надо узнать констуктив механических частей о которых я упомянул.Если бы ВЫ скинули их размеры:особливо распорки пружинки, то я был бы вам признателен а коллекционер был бы очень доволен по восстановлении работоспособности ЛПМ.По-моему 555 SHARP аналог этой модели?ВЯЧЕСЛАВ.
Смешались в кучу кони, люди. Ничего не понял: распорки, движки, пружины.
В 9000-м протяжка как половинка 777 или 575, в 8787 и 8989 такая же.
Пришлите на почту фото проблемных мест, я так ничего не понимаю на пальцах объяснять.
УВАЖАЕМЫЙ ДЖАЧИНТО!По «ашке» осталась проблема с подмоткой ленты идлер думаю не причём пока т.к.»крутилка» почему-то останавливается ,когда прижн ролик тянет ленту.Фрикцион чистый на приёмном подкассетнике.С автостопом по-моему в порядке-не отключает во время»прохождения ленты» по тракту.Посоветуте,что ещё сделать?ВЯЧЕСЛАВ.
Пасик достаточно тугой, не проскальзывает?
НЕТ СЛАБЫЙ НЕ ПРОСКАЛЬЗЫВАЕТ ПРИ ДВИЖЕНИИ КАК БЫ» ГОРБАТИТСЯ».
Значит там не прокручивается шкив, если пасик горбатится. Ищите причину, отчего так.
УВАЖАЕМЫЙ!Неужели из-за отсутствия пассика на перемотку не покручивал шкив правого подкатушечника?Я не предполагал что есть какая зависимость от него.Теперь петляет лента плохо подтягивает думаю идлер.Вячеслав.
Понимаете, мне сейчас трудно в голове представить, какая шестерня за что отвечает, мне нужно взять протяжку в руки и тогда я что-то путное могу Вам сказать. А так умозрительно мне очень трудно вникнуть в эту проблему.
А КАКАЯ ПРИЧИНА ОТКАЗА ПЕРЕМОТКИ ОБРАТНО С ЛЕНТОЙ?ВПЕРЁД РАБОТАЕТ ХОРОШО.БЕЗ ЛЕНТЫ РАБОТАЕТ НОРМАЛЬНО.ВЯЧЕСЛАВ.
Ваш капслок меня тревожит. Расслабьтесь и незачем так кричать. Зрение у меня хорошее.
Посмотрите, почему проскальзывает подкассетник подающий, то ли пасик слабоват, то ли еще что. Ведь просто все, пальцем притормаживаете каждый элемент передачи от подкассетника до мотора и понимаете, где идет проскальзывание. Все просто же!
УВАЖАЕМЫЙ ,ДЖАЧИНТО!Я НЕ ХОТЕЛ ВАС ОБИДЕТЬ- ИЗВИНИТЕ.Просто я очень хочу помочь коллекционеру ,но не всё получается сразу.С УВАЖЕНИЕМ ,ВЯЧЕСЛАВ.
Извините готовлюсь к госпитализации в стационар, поэтому напортачил.
Вернулся из лазарета.С петлёй ленты справился- заменил пассик перемотки.Но почему-то при отпускании кн вперёд или назад они не фиксируются:выскакивают.Перемотка работает пока держишь кнопку.Вячеслав.
По-видимому причина была в отсутствии прижима кассеты.У меня ЛПМ находится на столе, а не в аппарате.Я прижимал пальцами кассету- всё работает перемотка.Так ли я думаю?ВЯЧЕСЛАВ.
Уважаемый ДЖАЧИНТО?Замучился с режимом play на «ашке».Работает только с толчка по программной шестерне.Менял пружину от другой ЛПМ та что под шестерней.Не деформирована ни скособочена.Рычаг P.A.D проходит плавно смазан.Кулачок под шестерней нормальный не сработан как на другой шестерне.Если не толкнуть слегка шестерню, то срабатывает автостоп.Что присоветуете уважаемый?ВЯЧЕСЛАВ.
Уважаемый гуру!Обе протяжки работают одинаково:только от легкого касания и слабого надавливания на программную шестерню.Как правильно должна стоять пружина PAD Cam ,которая стоит под этой шестерней?Через кулачок шестерни или конец изогнутый должен касаться оси?Получается что после освобождения»собачки» шестерня на поворачивается и она не зацепляет с шестерней тонвала.ВЯЧЕСЛАВ.
После освобождения шестерня довольно легко проворачивается под действием пружины и далее ее зацепляет другая шестерня на тонвале. Ничего мешать там провороту на несколько градусов не должно.
У вас или пружина слабая (что вряд ли)Ю или механически что-то препятствует провороту. Ищите, что именно, может там таракан засохший. )))
Серьезно, смотрите, почему пружина не сталкивает шестерню, может шестерня находится по какой-то причине в мертвой точке.
Шестерня легко поворачивается только вручную измерил на 20 градусов примерно.Она по-моему не может повернуться после нажатия play так как пружина лежит на её оси.Заменил шайбу с разрезом та что сверху крепит эту шестерню-показалась разболтанной.Из-за этого туже проворачивается шестерёнка.Пробовал изогнуть пружину чуть-чуть-опять плохо.Если»собачка» сработала,то шестерня сама должна повернуться на 20 град против час стрелки?А у меня она стоит не дёргается.Насекомых нет.Спасибо что хотите мне помочь.ВЯЧЕСЛАВ.
Уважаемый ДЖАЧИНТО!С обратной стороны программной шестерни расположен на ней эксцентрик и типа кулачка выступ и. .Как должна быть эта пружина PAD,если пружина до кулачка то шестерня в мёртвой точке.Я думаю, что изогнутый конец пружины должен, как бы обхватывать кулачок ,и тогда произойдёт смещение шестерни для захвата шестерней тонвала.Этот конец пружины сейчас после установки смотрит вниз и при повороте вручную шестерни слышен слабый щелчок-смещается против час стрелки програм шестерня зацеп происходит с шестерней тонвала.Разглядывал внимательно установку этой пружины по черт мех частей.Там я углядел,что этот конец перпендикулярен к оси?Рабочей протяжки для «ашки» не имею.Изогнуть пружину не получается- она же закалена в Вч печи.ВЯЧЕСЛАВ.
