Ремонт микроволновки nn g335mf

Ремонт микроволновой печи Panasonic

Микроволновая (СВЧ) печь Panasonic NN-G335 является очень удачной моделью, как по дизайну, так и по функционалу. До сих пор эта модель не снята с производства, а лишь претерпела небольшой рестайлинг. Печь имеет исключительно удобную ручку открытия дверцы, снабжена грилем и электронным (сенсорным) управлением. Не смотря на относительно высокую цену в своем классе, микроволновка Panasonic NN-G335 пользуется большим спросом среди покупателей. Какова же печь в эксплуатации с точки зрения надежности электронных и механических узлов?

Проржавевшее дно камеры.

Примерно через три года эксплуатации образовалась сквозная коррозия дна камеры. Вероятно, причиной коррозии послужили высокая влажность и трение колесиков поворотной тарелки. Сразу после обнаружения такого дефекта камеры, с помощью СВЧ-детектора была сделана проверка печи на утечку излучения. Все оказалось в норме. Внешний корпус хорошо экранирует не смотря на крупное разрушение камеры.
На втором году эксплуатации перегорела лампа подсветки камеры. Поломка совсем не страшная и легкоустранимая. Нужно: вскрыть печь (снять крышку), отсоединить провода на лампе, снять лампу и установить новую. Однако, лампа там используется не обычная, а специальная для СВЧ печей (цоколь не резьбовой, а в виде двух контактов). Купить лампу не особо проблемно. В крайнем случае, можно поставить обычную лампу, придумав способ ее крепления и подключения проводов питания.

Лампа подсветки.
Светит через небольшие сквозные отверстия непосредственно в камеру.

На третьем году эксплуатации, в один «прекрасный» момент печь отказалась работать вообще (табло не светилось, признаков жизни не было). После вскрытия корпуса, в первую очередь были проверены термостаты, и сразу же была найдена неисправность — один из термостатов находился в постоянно разомкнутом состоянии. В печи Panasonic NN-G335 таких термостатов два, оба работают на размыкание при нагревании их корпуса свыше номинальной температуры срабатывания (указана на корпусе термостата). Для того, чтобы заменить вышедший из строя термостат в любой микроволновой печи, нужно знать температуру срабатывания вышедшего из строя термостата, его рабочий ток коммутации, тип коммутации (на включение или на отключение) и тип корпуса (внешний вид). Не удалось найти такой же (по креплениям) термостат. Это не страшно, главное — обеспечить надежный тепловой контакт корпуса термостата с корпусом исследуемого объекта (детали конструкци печи, на которую он устанавливается).

«Живой» термостат в штатной установке (фото слева).
Замененный термостат. Установлен с помощью дополнительной прижимной пластины и саморезов (фото справа).

Трудно сказать, в чем была причина выхода из строя термостата. Скорее всего, причина просто во времени, ведь все имеет свой срок службы. Если бы имел место перегрев, например, из-за закрытия чем-либо внешних вентиляционных щелей, то после отключения печи и ее остывания, исправный термостат должен снова включаться, чего не произошло.
И последнее, с чем пришлось столкнуться — перегорание предохранителя по питанию в результате срабатывания защитного диода.

Плата питания со снятым перегоревшим предохранителем F1 (фото слева).
Плата питания, вид на динамик (зуммер). Отверстие, обозначенное красным кругом, можно заклеить, например, изолентой, и микроволновка не будет громко сигналить (фото справа).

Защитный диод 2X062H закреплен навесным монтажем на высоковольтном конденсаторе 1 мкФ x 2100 в (фото слева).
Надпись на высоковольтном конденсаторе (фото справа).

Для того, чтобы найти причину срабатывания защитного диода 2X062H и, как следствие, выгорания плавкого предохранителя, было проверено сопротивление цепи накала магнетрона, оно оказалось чрезвычайно мало (около 0,1 Ома), обычным мультиметром его точно измерить не представлялось возможным. По найденным справочным данным к данному магнетрону, такое низкое сопротивление явилось нормальным для исправного магнетрона, а точнее, должно быть 0,07 Ома. Также было проверено сопротивление между корпусом магнетрона и его выводами, сопротивление оказалось «бесконечным», как и должно быть. Из этих измерений был сделан вывод об условной исправности магнетрона (за неимением возможности более глубокого тестирования). Однако, при демонтаже магнетрона и снятии защитной металлической крышки, были выявлены следы чрезмерного локального нагрева катушек (эмаль изоляции имела потемнение), но сам провод не пострадал. Чтобы убедиться в условной исправности высоковольтного трансформатора, были проверены сопротивления постоянному току всех его обмоток. Сопротивления примерно совпадали со справочными данными. Результаты измерений были записаны авторучкой на сам трансформатор для возможности, при необходимости, перепроверить измерения в будущем.

Магнетрон Panasonic 2M211 (фото слева).
Вид печи со снятым магнетроном (фото справа).

Магнетрон.Видна чуть обгоревшая изоляция катушки (фото слева).

Магнетрон. Крышка снята (фото справа).

В итоге, было принято решение заменить предохранитель на более высокотоковый (10А), произвести сборку и проверить печь в работе. Как оказалось, данное решение было верным. После последнего ремонта микроволновка работает отлично, никаких посторонних шумов или аномальной работы не наблюдалось. Конечно, если ремонтировать по всем правилам, то нужно было также заменить сгоревший защитный диод на новый, но его далеко не самая низкая цена, отсутствие по близости магазина радиотоваров и крайняя необходимость на кухне в печи перевесили остальные аргументы. В конце статьи можно увидеть еще несколько фотографий процесса ремонта.

Высоковольтный трансформатор. Вид на шильдик (фото слева).
Сопротивление обмоток высоковольтного трансформатора измерено цифровым мультиметром Mastech M-838 (фото справа).

Контакт на корпус одного из выводов обмотки трансформатора (при тестировании необходимо проверить мультиметром наличие этого контакта).

Все подключено.

Выпрямительный диод. Контакт на корпус (в красном круге).

Источник

Ремонт микроволновки nn g335mf

Сообщение scbel » 01 мар 2010 12:53

NN-G335MF

Сообщение Xantos » 08 сен 2010 20:32

Такая же ерунда! Таймер работает, программы задаются, но при нажатии кнопки «старт» печь в работу не включается (свет, магнетрон, вентилятор, мотор вращения), хотя слышен характерный щелчок (контроллер ли?). Таймер честно отрабатывает, сигнал пищит, что-то снова отщелкивает и все.
Проверил все контакты двери, почистил клеммы, закрепил. При закрытии двери они вжимаются со щелчком. последовательность при закрытии: средний, затем верхний с нижним (верно?).
Сделал то, что было предложено в предыдущем посте.
Эффект — ноль.

Замечу при этом: при открытии двери свет также не включается. Лампу проверил — нить цела.
Может все же дело в тех самых реле на плате.

Сообщение elremont » 09 сен 2010 19:17

Сообщение scbel » 09 сен 2010 21:31

Сообщение Xantos » 13 сен 2010 09:59

Сообщение scbel » 13 сен 2010 15:51

Сообщение Xantos » 13 сен 2010 21:27

Если честно — для меня это откровение. И поверить, что Panasonic опустился до такой халтуры, действительно трудно! В схеме ведь есть линия. Только ее хвост не замкнут (на нем я и застрял).
Может существует способ исправить подобный заводской дефект?

Сообщение ЕЛЕремонт » 13 сен 2010 22:22

Естественно.

Сообщение Xantos » 14 сен 2010 17:01

Уважаемый ЕЛЕремонт.
Поясните пожалуйста, КАКАЯ конкретно схема соответствует обсуждаемой в данной ветке модели печи?
Еще хотелось бы знать — где именно Вы не нашли Панасоника? И где (в какой стране) его следует искать по-вашему, если производство микроволновок практически всех известных брэндов уже давно развернуто в КНР?
На другие Ваши комментарии даже не считаю целесообразным отвечать.

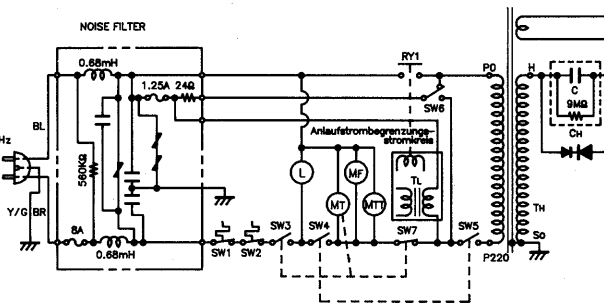

Просьба по поводу электрической схемы для Panasonic NN G335MF, а также по варианту решения проблемы негорящей при открытии дверцы печи лампы остается в силе.

Сообщение Rogov » 20 сен 2010 09:45

Сообщение ЕЛЕремонт » 21 сен 2010 13:42

Сообщение Rogov » 21 сен 2010 14:58

Сообщение ЕЛЕремонт » 21 сен 2010 20:38

Сообщение NoZZy » 22 сен 2010 19:39

У меня старенькая Whirlpool/Philips у неё как раз работает так, как хочет Xantos, работает лампа (у меня одновременно работает вентилятор). Я считаю такой режим лучше тем, что можно проветривать микроволновку внутри просто оставив приоткрытой дверцу.

Теоретически поменять режим работы лампы можно, но для этого надо менять схему подключения переключателей на двери, а они несут защитную функцию, это можно делать только полностью понимая что ты делаешь, наугад тыкать разъёмы не стоит.

ЗЫ ошибка исправлена.

Сообщение ЕЛЕремонт » 22 сен 2010 23:54

Сообщение Xantos » 24 сен 2010 15:27

2NoZZy
Не совсем так. У меня сейчас НЕ включается лампа освещения при открытии дверцы. Только и всего. Обычно, по опыту моделей Samsung (до этого имел дело только с ними) свет включается при запуске в работу и при открытии двери вне работы. Один из дверных выключателей работает только на цепь лампы (нормальное положение при закрытой двери — разомкнутое). Выключатели вовсе не электромагнитные, простые механические размыкатели/замыкатели с кнопками, на которые давят рычаги дверцы.
В остальном — полный порядок. Все работает, греет, дует, крутится и лампочка горит в запущенном режиме.

Подсказать что-либо по плохой работе сенсорной панели я не берусь. На примере Samsung 6Q45 был случай, когда от старости контакты панели начали окисляться. Кнопочная сетка жива-здорова, но каналы шлейфа (не все, а несколько) сигнал не пропускали. В результате у меня на панели кнопки стали работать через раз, потом и вовсе не реагировали. До сих пор работает лишь две линии: стоп и автоприготовление пицы. Авто включала режим сама, так что печью можно было подогреть еду (худо-бедно). И можно отключить программу в случае необходимости кнопкой стоп. Менять плату — реальный выход, однако цена платы в 650 руб меня не впечатлила. К тому же печке на сей момент пошел 13-й годок (!). Внутренняя стенка со следами коррозии. Решил не восстанавливать, разобрал на запчасти.

Сообщение scbel » 24 сен 2010 20:56

Оставьте печь в покое. Основную и единственную неисправность Вы устранили. Свет гореть не должен. До поломки он же тоже не горел.

Замените клавиатуру и не придумывайте себе лишних проблем.

Источник
