Появилась проблемка — потек насос гура причем если упереть руль в крайнем положении то жижа прям брызжет из под сальника. Проблемка решена путем банальной замены ремкомплекта насоса. Опишу последовательность действий, комуто может пригодится.
СН/УСТАНОВКА.
По феншую надо снимать радиатор и т.д. но я исконо русский человек и легких путей (по представлению производителя) не ищу, поэтому элементарнейши снял насос из под правого переднего колеса, под капотом скинув только ремень.
1.головку на 14 с трещеткой одеваем на болт натяжного ролика и отжимаем его вниз против часовой стрелки, скидываем ремень (запоминаем его расположение на восьми шкивах и роликах)
2. Снимаем прав. пер. колесо, затем резиновую защитку (6 клипс), затем снимаем переднюю половину подкрылка (тоже клипсы) клипсы кстати одноразовые их надо заранее купить

3. Снимаем разьем (син.) датчика давления (как я понял эбу учитывая его показания повышает обороты при вращении руля на месте, дабы небыло просадки по оборотам, либо эбу ориентируется на его показания для управления соленоидом сервотроника), и разьем (жел) соленоида сервотроника (электромагнитный клапан, с помощью которого эбу учитывая инфу с кучи датчиков регулирует давление: на месте вращаем руль легко, на скорости туго). Откручиваем болт на 14 (трещеткой с длинной головкой) через отв. в шкиве тот что держит кронштейн с проводкой и отводим проводку в сторону. Далее откручиваем ключем на 17 болт (зел) магистрали высокого давления (подача) и снимаем хомут с патрубком обратки (кр).

4. Насос сидит на двух болтах, нащупываем их и все той же трещеткой через шкив откручиваем и вынимаем насос.

Разбирается элементарно — 4 болта на 12 задней крышки, один на 12 штуцера обратки. Рожковым на 30 откручиваем соленоид, под ним редукционный клапан с пружиной.

Источник

Ремонт насоса гидроусилителя руля своими руками

Автомеханики по жизни, любители отремонтировать вышедшую из строя деталь, стараются делать ремонт своими руками. Это развивает навыки, экономит деньги, но, иногда тратится на это много времени. Сегодня рассмотрим, можно ли отремонтировать насос гидроусилителя руля своими руками и, если да, то как это сделать самому.

Из чего состоит насос гидроусилителя руля

Насос ГУРа хоть и испытывает значительные нагрузки, но он не так часто ломается, если обеспечивать правильную эксплуатацию. Благодаря не особо сложной конструкции насоса, его вполне можно починить самому.

Устройство гидроусилителя руля:

• Бачок для жидкости.
• Золотник управления.
• Регулятор давления в системе усилителя.
• Насос.
• Силовой цилиндр.

Привод у насоса ременный. Через ремень вращение передается от коленвала к валу насоса. Во время работы насоса, в системе достигается максимальное давление 150 бар (атмосфер) или 15 Мпа. Основой правильной работы насоса — это установленные заводом зазоры, которые должны быть в пределах от 0,05 до 0,1 мм. Если насос сильно изношен, зазоры увеличиваются, а водитель чувствует, что руль начал тяжелее крутиться.

Назначение ГУР

Современные автомобили создаются с максимальным комфортом для водителя и пассажиров. Чтобы водителю без особого труда можно было поворачивать руль (даже одним пальцем), устанавливают усилитель руля. Он может быть электрическим (ЭУР) или гидравлическим (ГУР).

Помимо облегчения вращения рулевого колеса, ЭУР и ГУР смягчает, амортизирует удары на кочках. Еще, усилитель руля держит руль прямо, даже если лопнуло колесо.

Признаки неисправностей насоса ГУР

Хотя устанавливаемые шиберные и пластинчатые насосы в конструкцию гидроусилителя руля не так часто ломаются, все же рассмотрим каковы признаки и как продлить срок службы насоса.

Продлить срок эксплуатации можно следующими действиями:

1. Менять вовремя жидкость. Мало кто меняет масло в гидроусилителе, но оно устаревает и теряет свои свойства. Поэтому делать это необходимо.
2. Следить за уровнем жидкости в бачке ГУР.
3. Стараться не крутить руль при неработающем ДВС. Если жидкость в системе гидроусилителя не движется, то насос перегревается. Масло не движется, если крутить много раз с заглушенным двигателем.
4. При замене масла, следить чтобы не попал мусор.

При соблюдении правил эксплуатации, ГУР служит долго. Периодически проверять уровень масла. При доливе жидкости, доливать только такой же марки.При обнаружении признаков неполадок в работе системы гидроусилителя, следует не ездить быстро и дальние расстояния, пока причины не будут устранены.

Признаки проблем с ГУР:

1. Если появились трудности с поворотом руля на холостых и на малых оборотах. На больших оборотах проблем с поворотом руля нет.
2. Если обнаружили течь жидкости из системы усилителя руля.
3. Если во время вращения рулевого колеса стали слышны посторонние звуки.
4. Если слышен свист или гул подшипника. Если подшипник снять, то при качении шкива будет люфт.

Как отремонтировать насос ГУР своими руками

Перед тем, как начать разбирать устройство, необходимо проверить, есть ли в системе воздушная пробка, которая мешает движению жидкости. Именно из-за воздушной пробки чаще всего появляются неполадки в гидравлических системах. То есть, первым делом прокачиваем ГУР. Если после этого причины не исчезли, то приступаем к демонтажу гидрача, его разборке и ремонту деталей системы.

Последовательность ремонта:

1. Делаем полную очистку от грязи. При этом следить, чтобы грязь не попал в шланги.
2. Снять приводной ремень.
3. Сливаем масло настолько, насколько это возможно.
4. Теперь надо поставить метку на валу ГУР относительно эластичной муфты (для этого придется залезть под машину). С помощью шестигранника открутить вал руля.
5. Демонтируем рулевые тяги. Чтобы это сделать, надо левую сторону автомобиля приподнять домкратом и снимаем колесо. Обычно, чтобы снять тяги, надо использовать спецсъемник. Но, в данном случае сделать это можно без съемника.
6. Берем торцевой ключ на 15 и ослабляем болты крепления ГУР к лонжерону. Это проделывается со стороны арки крыла. Выкручиваем 2 болта полностью, один оставляем на месте.
7. Теперь, то, что осталось в шлангах, необходимо слить. Для этого подставляем разрезанную пустую канистру или другую емкость.
8. Когда жидкость из шланг вытекла, надо заткнуть их тряпками.
9. Теперь надо открутить оставшийся один болт. Одной рукой выкручиваем, второй — держим устройство гидрача.
10. Аккуратно, не спеша вынимаем насос.

Когда насос снят, приступаем к его разборке

Сначала осматриваем, не разбит ли корпус, есть ли коррозия металла. В процессе разборки, обычно, причина поломки выясняется. Далее, разбираем на составные части насоса.

Как разобрать насос гидроусилителя руля:

1. Стопорное кольцо держит подшипник. Это кольцо надо снять с помощью съемника.
2. Выкрутить болты крепления задней крышки. Крышку снимают с помощью шлицевой отвертки. Снимать надо аккуратно, чтобы лопасти не вылетели и корпуса насоса.
3. Кто не запоминает расположение с первого раза, тем рекомендуется взять чистые листы формата А4, сделать на них нумерацию и разложить их. В процессе разборки, детали выкладывают на эти листы в определенном порядке. Также надо запомнить, что лопасти закругленной частью потом надо установить наружу.
4. Теперь надо снять пластину и детали под ней.
5. После этого приступаем к снятию вала. Его надо аккуратно выбить, для этого можно использовать латуниевый молоток или резиновый, который используют мастера-плиточники.
6. Со снятого вала надо выпрессовать подшипник.
7. Если проблема была в подшипники, то есть, он может подклинивать, или рассыпался, или просто туго вращается, то запрессовываем новый подшипник.
8. Кроме подшипника, надо проверить все детали устройства и при необходимости заменить их.
9. На этом этапе, когда вышедшие из строя детали заменены, надо собрать устройство усилителя руля.

Вывод

В конструкции автомобиля есть очень важные узлы, устройства и детали, а есть менее важные. Вот за особо важными узлами надо следить часто. При обнаружении признаков, стараться как можно быстрее устранить причину.

В этом видео показывается устройство и принцип работы насоса гидроусилителя руля Шевроле Авео

Как ремонтировать насос ГУРа самостоятельно

Источник

Насос усилителя рулевого управления (3S-FE, 4S-FE) — снятие и установка

Снятие

1. Снимите правое переднее колесо.

• Момент затяжки — 105 Нм

2. Снимите нижний правый кожух защиты двигателя.

3. Отсоедините наконечник правой рулевой тяги от рычага поворотного кулака.

а) Снимите шплинт и отверните гайку.

• Момент затяжки — 50 Нм

Внимание: при установке нового шплинта возможен доворот гайки на угол не более 60°.

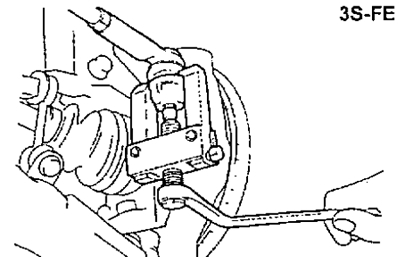

б) Используя специнструмент отсоедините наконечник рулевой тяги от рычага поворотного кулака.

4. Слейте рабочую жидкость гидроусилителя.

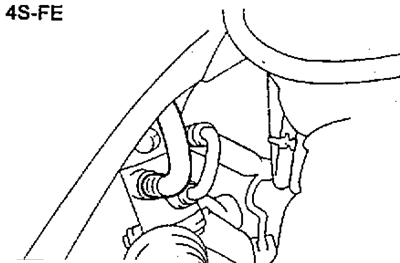

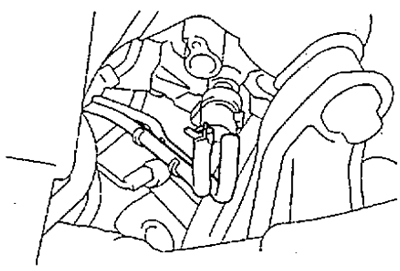

5. Отсоедините вакуумные трубки.

6. Отсоедините возвратный трубопровод.

7. Отсоедините возвратный трубопровод от бачка к насосу.

8. Снимите приводной ремень.

а) Ослабьте болт регулировочного кронштейна.

Момент затяжки:

• 3S-FE — 44 Нм
• 4S-FE — 40 Нм

б) Ослабьте болт-ось и снимите ремень.

• Момент затяжки — 40 Нм

9. Отверните болты крепления и отсоедините насос.

10. Отсоедините нагнетательный трубопровод от насоса.

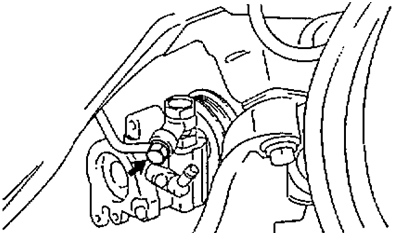

а) Придерживая насос отверните штуцерный болт.

• Момент затяжки — 52 Нм

б) Снимите прокладку.

Примечание: избегайте попадания рабочей жидкости на чехлы рулевого механизма.

11. Поворачивая насос шкивом влево извлеките насос усилителя рулевого управления.

Внимание: рулевое колесо должно быть повернуто до упора влево.

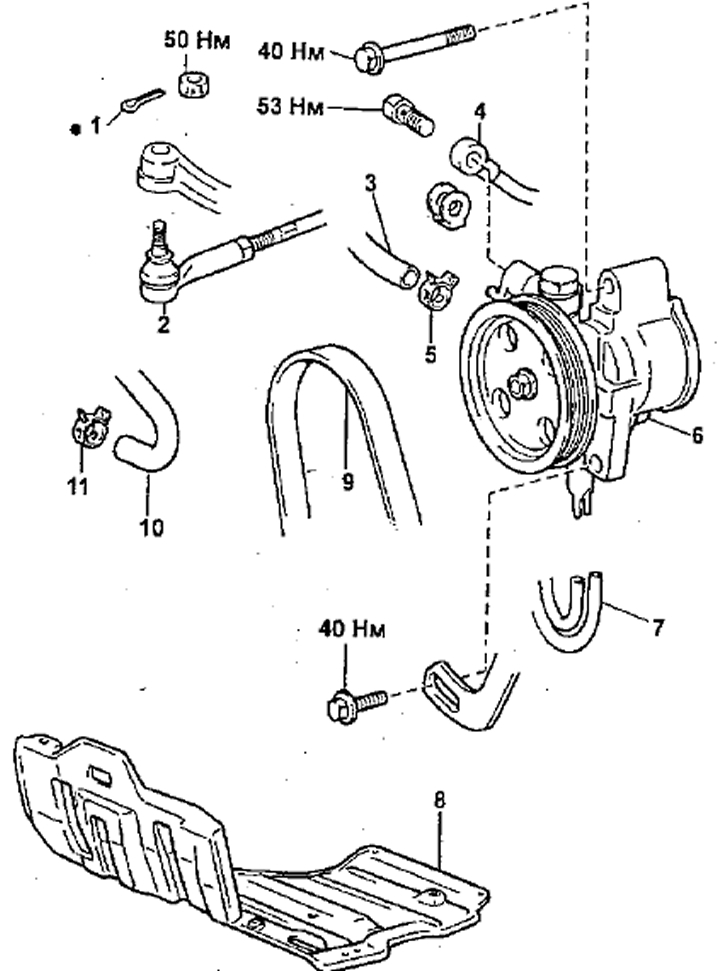

Снятие насоса усилителя рулевого управления (3S-FE, 4S-FE)
1 — шплинт,
2 — наконечник правой рулевой тяги,
3 — возвратный трубопровод от бачка к насосу,
4 — нагнетательный трубопровод,
5, 11 — хомут,
6 — насос в сборе,
7 — вакуумные трубки,
8 — нижний правый кожух защиты двигателя,
9 — приводной ремень,
10 — возвратный трубопровод.

Установка

Установка производится в порядке обратном снятию с учетом следующих условий:

1. Установите насос шкивом с левой стороны автомобиля.

Внимание: перед установкой убедитесь, что рулевое колесо повернуто до упора влево.

2. Подсоединяя нагнетательный трубопровод придерживайте насос.

3. При установке приводного ремня, отрегулируйте его натяжение (см. соответствующий раздел).

3. После установки насоса:

а) Долейте рабочую жидкость гидроусилителя рулевого управления.

Источник

Насос ГУР – снятие и установка

1. Отсоедините провод от отрицательного вывода аккумулятора.

2. Используя большую спринцовку, удалите из резервного бачка ГУР как можно больше жидкости. Поставьте емкость для сбора жидкости под автомобиль, она понадобится при отсоединении шлангов.

Модели до 2000 года выпуска

Снятие

3. Поднимите переднюю часть автомобиля и установите надежные страховочные опоры. Снимите правый защитный кожух двигателя.

4. Снимите переднюю часть выпускной системы (см. главу 4А или 4Б).

5. Отсоедините шаровые опоры от поперечных рычагов подвески (см. параграф 5> отверните болты крепления и снимите рулевой механизм с поперечины передней подвески (см. параграф 18), затем отверните , болты крепления и снимите саму поперечину передней подвески (см. рис. 18.9).

6. Ослабив шарнирный и стяжной болты, снимите приводной ремень насоса (см. рис. 19.6).

Рис. 19.6. Ослабьте болты и подвиньте насос к двигателю, затем снимите приводной ремень – модели до 2000 года выпуска

7. Распустите хомут и отсоедините возвратный шланг от насоса ГУР.

8. Используя разрезной накидной ключ и отсоедините питающий трубопровод от насоса ГУР.

Рис. 19.8. Отверните фитинг питающей трубки от насоса ГУР – модели до 2000 года выпуска

9. Отсоедините две вакуумные линии от насоса ГУР.

10. Отверните болты крепления и снимите кронштейн насоса ГУР с блока цилиндров двигателя (см. рис. 19.10) и снимите узел насоса из моторного отсека снизу.

Рис. 19.10. Болты крепления кронштейна насоса ГУР – модели до 2000 года выпуска

11. Теперь можно отделить насос ГУР от кронштейна. Если необходимо, отсоедините шкив приводного ремня. Для его отсоединения отверните гайку крепления шкива, одерживая последний от проворачивания специальным ключом для круглых гаек с отверстиями или вставив какой-либо длинный стержень в одно из отверстий шкива.

Установка

12 Установка насоса ГУР производится в порядке, обратном его снятию, однако следует принять к сведению следующие моменты:

а). Затяните все болты/гайки крепления моментом, предписанным Спецификациями этой главы.

б). Отрегулируйте натяжение приводного ремня, следуя процедуре, описанной в главе 1А или 1Б.

в). Доведите до нормы уровень жидкости в резервном бачке ГУР (см. «Еженедельные проверки»). Прокачайте гидросистему (см. параграф 20).

Модели выпуска с 2001 года

Снятие

13. Снимите приводной ремень (см. главу 1А или 1 Б). Отпустите гайки крепления правого переднего колеса, поднимите переднюю часть автомобиля и установите надежные страховочные опоры. Снимите колесо и правый нижний защитный кожух двигателя.

14. Отсоедините разъем проводки от контактного датчика давления гидросистемы рулевого управления.

15. Отверните штуцерный болт и отсоедините питающий трубопровод от насоса ГУР. Удалите уплотнительные шайбы с обеих сторон фитинга трубопровода (они соединены друг с другом) и выбросьте их – при установке насоса потребуются новые шайбы.

16. Распустите хомут и отсоедините возвратный шланг от насоса ГУР.

17. Отверните нижний болт крепления, ослабьте верхний болт крепления и снимите насос с двигателя.

Рис. 19.17. Отверните нижний болт крепления (В), ослабьте верхний болт крепления (А) и снимите насос ГУР с кронштейна – модели выпуска с 2001 года

Примечание. Верхний болт крепления полностью не отворачивается; ослабив его, можно снять насос ГУР с кронштейна.

Установка

18. Установка насоса ГУР производится в порядке, обратном его снятию. Затяните болты крепления и штуцерный болт питающего трубопровода моментами, предписанными Спецификациями этой главы.

19. Установите нижний защитный кожух двигателя, колесо и заверните гайки его крепления. Опустите автомобиль и затяните гайки крепления колеса моментом, предписанным Спецификациями.

20. Установите приводной ремень (см. главу 1Аили 1Б).

21. Доведите до нормы уровень жидкости в резервном бачке ГУР (см. «Еженедельные проверки»). Прокачайте гидросистему (см. параграф 20).
