Видеорегистратор Neoline X-cop 9100 полосы на экране, изображение искажено.

Не смотря на падение уровня жизни людей в России и в Смоленске в частности, народ продолжает покупать автомобили и различные примочки к ним. Автомобильные аудио усилители, видео регистраторы, комбайн устройства, совмещающие в себя функции видеорегистратора и радар детектора. А после того как они сломаются мы их чиним.

Основные типы неисправности в регистраторах следующие:

Автомобильный видео регистратор не реагирует на кнопку включения

В данном случает возможна проблема с прошивкой регистратора или не исправна система питания.

Видеорегистратор не показывает изображение или изображение искажено

Эта поломка указывает на проблему с камерой комбайн устройства о котором и пойдёт речь ниже.

Итак на операционном столе комбайн устройство Neoline X-cop 9100 с диагнозом отвал модуля камеры.

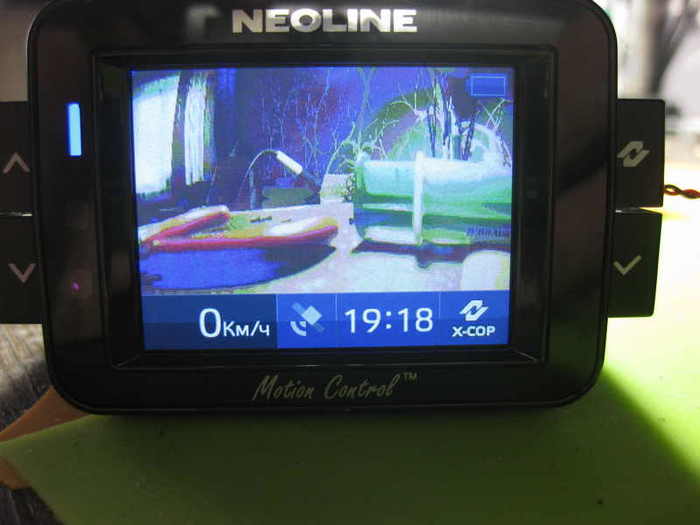

Изображение с камеры имеет инверсию цветов при том, что меню устройства отображено нормально и без искажений. Иногда изображение с камеры имеет розовый или зелёный оттенок.

Почему так происходит? Скорее всего для данной модели комбайн устройств существует заводской брак в видео корявой пайки матрицы и платы. По словам владельца видео регистратора прибор долгое время находился на жаре, после чего хозяин заметил дефект изображения.

И решения для данной проблемы ровно два. Первое: найти и заказать модуль камеры для x-cop 9100. Правда придётся ожидать пока официальный сервисный центр найдёт (если найдёт) вам её и вышлет. Цена модуля в среднем по интернету 3000 рублей плюс доставка до нашего региона. При этом вы должны понимать, что модуль камеры не новый, а с разбора. И дефект может повториться.

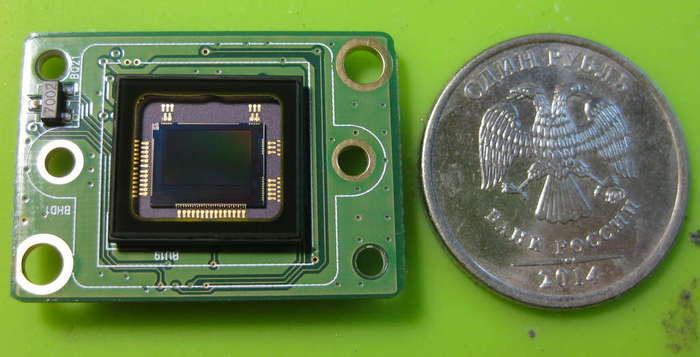

Второе: камеру для данного комбайн устройства можно перепаять. Вернее паяется не сама камера, а матрица камеры от подложки. Выглядит матрица вот так.

Здесь она ещё распаяна на подложку где расположены различные элементы обвязки питания и управления модулем. А, что бы её отделить и потом заново качественно запаять, необходимо провести не большой ритуал.

Нагреть плату снизу и аккуратно феном выпаять матрицу не повредив её.

Есть ещё некоторые нюансы, но их знать вовсе не обязательно.

А вот так выглядит камера (матрица и подложка) видеорегистратора Neoline 9100 как впрочем и любого другого автомобильного видеокомбайна.

К сожалению не всегда такое отделения проходят хорошо. Бывает что матрица деградирует и перестаёт передавать изображение. Тогда уже необходима замена модуля целиком. Но это очень малый процент. В основном замена модуля камеры регистратора проходит удачно.

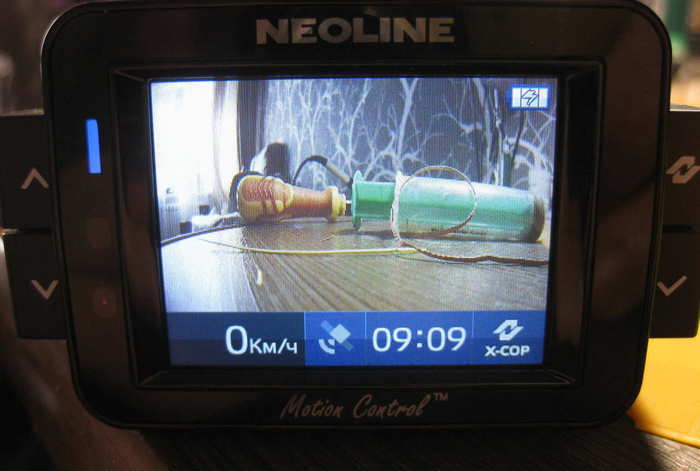

Если пропайка модуля прошла удачно, то можно увидеть вот такую картину. Опять таки есть некоторые нюансы, но они будут интересны только тем. кто профессионально занимается ремонтом видеорегистраторов Neoline x-cop 9100. В итоге регистратор мы выдали клиенту. Он остался доволен.

Так что приносите нам видеорегистраторы серии Neoline X-cop 9100 и мы исправим проблему с не работающей камерой, как впрочем и любую другую проблему.

Источник

Видеорегистратор Neoline X-cop 9100 полосы на экране, изображение искажено.

Пишу тут впервые. Интересных ремонтов мало, но иногда проскакивает, что то оригинальное.

Занесли на ремонт комбайн устройство Neoline X-cop 9100 с диагнозом отвал модуля камеры.

Изображение с камеры имеет искажение цветов при том, что меню устройства отображено нормально. Иногда изображение с камеры имеет розовый или зелёный оттенок.

Почему так происходит? Так как это не первое подобное устройство, подозреваю корявую заводскую пайку. По словам владельца видео регистратора прибор долгое время находился на жаре, после чего хозяин заметил дефект изображения.

И решения для данной проблемы ровно два.

Первое: найти и заказать модуль камеры для x-cop 9100. Цена модуля в среднем по интернету 2500-3000 рублей плюс доставка до нашего региона. При этом вы должны понимать, что модуль камеры не новый, а с разбора. И дефект может повториться.

Второе: камеру для данного комбайн устройства можно перепаять. Вернее паяется не сама камера, а матрица камеры от подложки. Выглядит матрица вот так.

Здесь она ещё распаяна на подложку где расположены различные элементы обвязки питания и управления модулем. А, что бы её отделить и потом заново качественно запаять, необходимо провести не большой ритуал.

Нагреть плату снизу и аккуратно феном выпаять матрицу не повредив её.

А вот так выглядит камера (матрица и подложка) видеорегистратора Neoline 9100 как впрочем и любого другого автомобильного видеокомбайна.

Выпаять её пол дела. Просто накатать пасту по трафарету и запаять мало. Я столкнулся с тем, что даже если не катать шары, а залудить бугорки со стороны платы и матрицы, и запаять, измениться фокусное расстояние. И резкость картинки пропадёт. Придётся подгонять объектив камеры по высоте. А второй нюанс в том, что при охлаждении, собирается конденсат внутри корпуса матрицы и приходится от него избавляться.

К сожалению не всегда такое отделения проходят хорошо. Бывает что матрица деградирует и перестаёт передавать изображение. Тогда уже необходима замена модуля целиком. Но это очень малый процент. В основном замена модуля камеры регистратора проходит удачно.
