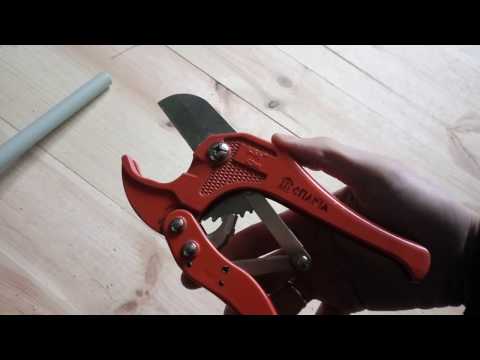

Ремонт ножниц для резки пропиленовых труб

Учимся как чинить все самому

Скачать видео

Сломались ножницы(нож) для полипропилена?не спешите выкидывать,может ещЁ не всЁ потеряно….

Author: МастерDIY

24 thoughts on “ Ремонт ножниц для полипропиленовых труб ”

спасибо, никогда бы не догадался сам 🙂

Благодарю тебя.Очень дельное видео,тоже помог

Спасибо.Весь мозг сломал,пытаясь понять,что сломалось…

Первый раз взял в руки ножницы. И такой казус. После Вашего видео все встало на свои места. Спасибо огромное. Очень помог

Я тоже думал что пружина пришла в негодность. Спасибо тебе парень, покрутил сильнее болт все заработало.

Резьбовой фиксатор в помощь

Спасибо за видео – тоже думал пружина откуда-то слетела – голову сломал вроде всё на месте! Спасибо за видео, а то бы тоже начал разбирать!

Знакомая ситуация. Спасибо буду пробовать починить.

Видео помогло, автору спасибо!)

А может лучше держать в секрете владение ножницами ?

Тоже так сделал, но не помогло.

Спасибо по братски )) Такие же ножницы. Такая же история один в один. Правда я не стал заморачиваться купил новые а эти валялись. Подорвался затянул болт. Работают. Чудо )) Лайк однозначно. Кто то говорит что за видео как закрутить болт. А я скажу если принес пользу хоть одному человеку значит уже не зря.

Огромное спасибо братан,откручивал гайку и все. Думал моему ножницу трындец

Емсть негласное правило – никому не давать прикосаться к своему инструменту!

Критиковать не воевать,ружье не болит)))

Аффтар кросавчег!! Про простой болтик такую байду развел….

Ну если нет мозгов, то и не поймёшь. Из херни проблему создаёшь. Ты покажи как заточить.

вообще чаще проблема в том, что нож зажат в своей плоскости относительно маленькой шайбой, а не по корпусу… вторым фактором является угол заточки – чем толще трубы, тем больше воздействие на нож относительно его оси и износ шайбы/раскручивание осевого. а дальше лезвие или идет волной, или откалывается.

Мне помогло спасибо. Но они у меня криво режут. Что делать?

Как я ржал над собой, посмотрев ваш ролик. После очередного одалживания вылезла такая же проблема. Все пружинки и геометрию проверил, гайку М10 затянул, а довернуть болт отвёрткой в башку не прилетело. Вылечил ножницы в шесть секунд. Спасибо.

Ахуительное видео как подкрутить болт! )))

Я бы себе ту руку отрезал если бы выбросил такой нож. Моя рука так же и стОит рублей 300

Источник

Как резать пластиковые трубы

Привет, читатели! В этой статье я хочу поговорить про то, как правильно резать пластиковые трубы. Каким инструментом это лучше и удобнее делать.

Металлопластиковые трубы захватывают все больший сегмент рынка сантехники, так что вопрос их обслуживания становится более актуальным. Есть мнение, что при необходимости замены таких труб нужно менять весь трубопровод целиком. Но это мнение ошибочно.

Изделия легко резать и менять по частям без вреда для общей системы водопровода или отопления. Ниже рассмотрено, как правильно резать металлопластиковые трубы.

Способы резки

Существует несколько основных способов резки, которые напрямую зависят от используемого инструмента. Прежде всего, резать изделия можно:

• Ножом для эффективной резки металлопластиковых труб. Нож в данном случае должен использоваться самозатачивающийся.
• Ножовкой по металлу. Простейший метод, который, однако, потребует от исполнителя больших усилий и времени. К тому же края могут получиться рваными.
• Ножницами.
• Труборезом.

При использовании некоторых инструментов края разреза получаются достаточно неровными, а частицы материала могут впоследствии стать причиной засорения. Лучшим способом считается применение специальных ножниц, которые ровно отрезают, не оставляя рваных краев. Такими ножницами можно разрезать объекты диаметром до 40 мм.

Важно! Никаких особых усилий в данном случае прикладывать не придется, так как инструмент специально рассчитан на проведение подобных работ и имеет специальные лезвия. Эти лезвия без труда прорезают пластиковые трубы в любых местах.

Для изделий большего диаметра лучше выбрать труборез. Труборезы бывают телескопические и храповые. Первый тип основан на работе специального ролика, прокатывающегося по всей длине окружности. Второй тип больше напоминает ножницы, так как использует рычажную систему с двумя рукоятками.

Чем резать металлопластиковые трубы

Металлопластиковые трубы имеют целый ряд преимуществ перед своими конкурентами. Они намного легче, чем металлические и гораздо более устойчивы к окислению, чем медные. Их легко заменять и легко придавать необходимую форму.

Можно создать трубопровод любой формы. Ну и главнейшее преимущество заключается в стоимости. Она гораздо ниже, чем у медных труб. А качество находится примерно на таком же уровне.

В процессе эксплуатации может возникнуть необходимость разрезать трубы. Для этого используется специальный инструмент, который рассчитан на работу с подобным материалом.

Для повышения эффективности процедуры рекомендуется должным образом подготовить трубу и инструменты перед работой. Рассмотрим основные особенности металлопластиковых труб и чем их резать.

Подготовка трубы и необходимого инструмента

В качестве инструментов используется само режущее устройство, измеряющие ленты, разводные ключи, уплотнители и некоторые другие вещи. Все это должно находиться в доступном месте на момент проведения работы.

Иногда требуется зачистить внешнюю часть армированного покрытия, чтобы упростить процесс резки на следующем этапе. Для зачистки используется муфта с лезвиями, которая позволяет получить идеально ровный срез и избавиться от прослойки полимера. Это необходимо для сварочных работ, которые скорее всего будут проводиться в ходе монтажа трубопровода.

Важно! При работе необходимо срезать ровно столько материала, сколько нужно для насадки фитинга для металлопластиковых изделий.

Инструменты для разрезания металлопластиковых труб

В процессе резки труб пригодятся следующие инструменты:

Мастеру важно заранее определить, чем он будет резать металлопластиковые трубы. Самым главным инструментом в списке являются ножницы. Все остальное необходимо для проведения специальных подготовительных работ.

В процессе резки не нужно прикладывать много сил. Достаточно лишь полностью контролировать каждое движение. Если не уделять контролю должного внимания, можно запросто срезать лишнюю часть.

Если в процессе резки необходимо согнуть изделие, не рекомендуется это делать руками. Так можно легко испортить алюминиевый слой, который находится внутри. Лучше взять профессиональный трубогиб и произвести операцию с его помощью.

Использование неподходящих инструментов при работе с одним участком может повлиять на всю сеть в целом, что приведет к большим затратам на ремонт.

Важно! Специальные ножницы обычно находятся в наборе для сварки. Но их можно приобрести отдельно. Цена на этот инструмент не так высока, чтобы на нем экономить.

Перед тем, как приступить непосредственно к резке, необходимо очень четко отмерить ту часть, где будет агрегат разделен. Для этого используется рулетка или линейка, а также яркий маркер. Блеклый карандаш можно попросту не увидеть, особенно если в комнате недостаточно освещения. Отметку можно сделать при помощи ножа, оставив царапину.

Во время работы кусочки пластика и алюминия могут разлетаться в разные стороны. Поэтому надо использовать средства защиты в виде очков и специальной одежды.

Техника резки

Самостоятельная резка может проводиться с изделиями диаметром от 5 до 30 см. Так что, если изделие не попадает в эти границы, лучше всего обратиться к профессионалам.

При проведении любых подобных манипуляций важно помнить об основных правилах:

• Металлопластиковые изделия очень чувствительны к температуре, так что в жаркую или холодную погоду могут возникнуть некоторые проблемы. Материал легко сжимается и расширяется, что затрудняет определение истинных размеров.
• Металлопластиковые, как и полипропиленовые трубы, можно резать любыми подручными средствами. Но во избежание разных негативных последствий лучше всего это делать особыми инструментами.
• Отличным инструментом является специальный самозатачивающийся нож. Но если планируется проведение работ по замене одного участка на другой, лучше отказаться от инструмента в пользу ножниц.
• Материал достаточно хрупок. Прикладывание слишком больших усилий чревато появлением трещин или специфических деформаций. Допустимую нагрузку можно увидеть в паспорте изделия, который был выдан в момент монтажа водопровода.
• Тип резки напрямую зависит от долей металла и пластиката в изделии. Если металла больше, то при резке трения должно быть, как можно меньше. В противном случае большая доля пластика подразумевает большую интенсивность работ с большим трением.
• Перед началом работ обязательно нужно убедиться, что по трубе не идет вода или газ. Нужно перекрыть все краны и немного подождать.
• После завершения работ нужно как следует очистить внутреннюю часть от мусора, который может привести к засорам или сломать специализированное оборудование.

Использование электронных инструментов для резки не считается разумным, так как специфика материала на это не рассчитана. Можно справиться ручными средствами.

Как обрезать канализационную трубу

Система водоотведения или сброса грязных стоков представляет собой комплекс сантехнических приборов и канализационных труб. Процесс сборки в единую функционирующую систему описывается технологическим процессом монтажа.

В нём указывается последовательность работ, применяемые инструменты и расходные материалы, а также описывается способ, – как установить канализационные трубы правильно.

Коротко о системе водоотведения

Устройство канализации – это описание всех составных частей и принцип функционирования системы в целом и по отдельным узлам. Подразделяется:

• Внутренняя, – располагается в здании.
• Наружная, – прокладывается вне построек.

Внутренняя

Устройство внутренней канализации:

• Сантехнические приборы (источники образования грязной воды): унитаз, биде, умывальник (кухонная мойка), ванна (душевая кабина), стиральная и посудомоечная машина.
• Сифоны и элементы соединения (переходные муфты).
• Отводящие трубы Ø 30–50мм. Для унитаза 100мм.
• Переходные элементы: фитинги и муфты, обратный клапан, ревизия.
• Главный стояк – элемент, собирающий в одну канализационную трубу, стоки от всех источников. Диаметр коллектора не должен быть меньше 100мм.

Монтаж системы канализации внутри помещения регламентируется нормативными документами: СНиП (Санитарные Нормы и Правила) 3.05.01–85 «Внутренние санитарно–технические системы».

Наружная

Внешняя система включает в себя:

• Сточную магистраль из труб Ø 100–200мм (для индивидуального жилья).
• Переливные (смотровые) колодцы.
• Муфты, фитинги.
• Приёмник стоков (выгребная яма, септик, станция биоочистки).

Установка канализации вне здания регламентируется СНиП 2.04.03–85 «Канализация. Наружные сети и сооружения».

Монтаж

Монтаж внутренней канализации и наружной магистрали во многом схож. Различие – в применяемых материалах. Для внутренних канализационных систем используются коллекторы, окрашенные в серый цвет. Наружные имеют оранжевый оттенок. Связано это с отличием во внешних нагрузках:

1. На изделия, расположенные внутри помещений, воздействует собственный вес и, периодически, нагрузка от протекающей жидкости. Добавляется тепловой нагрев до 60–90°C с параллельной химической атакой со стороны компонентов стоков.
2. Детали, расположенные вне здания, подвергаются:
   • давлению от массы укрывного грунта;
   • воздействию от веса проходящего транспорта;
   • испытывают усилия от расположенных сверху построек;
   • подвергаются внешним перепадам температур, от отрицательных до положительных.

Отсюда, монтаж внутренней канализации осуществляется с преобладанием полимерных материалов:

• ПВХ (поливинилхлорид). Точнее, непластифицированный ПВХ (PVC–U).
• ПНД (полиэтилен низкого давления).
• ППР (полипропилен).

Наиболее востребованы ПВХ–изделия. Монтаж внутренних коллекторов производится способом стыковки зауженной части трубы и расширенной (раструб). Применяются дополнительные элементы, – фитинги (переходные муфты, тройники, угольники с углом 45° и 90°, отводы).

Монтаж канализационных труб производится с обязательным соблюдением углов наклона:

• Для коллектора Ø 50мм, уклон составит 2–3 см на один погонный метр длины.
• Для изделия Ø 100мм, – около 1–2 см на 1 метр.

В процессе установки или проведения ремонтных работ, возникает потребность распилить пластиковую деталь. Полимеры не отличаются высокой твёрдостью и прочностью, по сравнению с металлическими изделиями. Поэтому обрабатываются большинством слесарных и механических инструментов. Разрезать пластиковую трубу возможно посредством:

• ножовки по металлу или с мелким закалённым зубом;
• треугольным напильником;
• лобзиком (для диаметров не превышающих 50мм);
• циркулярной или сабельной пилой;
• болгаркой и другими инструментами.

Монтаж систем канализации производится по правилам на основе требований СП 30.13330.2012. Кроме соблюдения уклонов, необходимо грамотно распределить точки креплений, соединений. При технической возможности рекомендуется выполнять скрытую проводку.

Установка канализационных труб внутри помещения начинается:

• с составления плана работ;
• выполнения эскиза или чертежа;
• определения необходимых размеров коллектора;
• заготовки необходимого материала;
• подготовки инструмента, с помощью которого можно распилить пластиковую деталь.

По окончании этапа монтажных работ, устройство внутренней канализации проверяется визуально. Далее, необходимо пролить систему водой с целью выявления возможных дефектов изделий или наличие протечек.

Установка наружной системы

Монтаж канализации из пластиковых труб вне здания осуществляется, в большинстве случаев, внутри земляной траншеи. Это обусловлено:

• необходимостью защитить пластиковую канализационную конструкцию от воздействия отрицательных температур;
• рациональным использованием поверхности земляного участка;предохранением от возможных механических повреждений.

Монтаж систем канализации вне траншеи производится:

• при наличии высокого уровня грунтовых вод (заболоченная местность);
• скальном или промороженном грунте (вечная мерзлота);
• других технических ограничениях.

Установка канализационных труб на участке производится преимущественно в тёплое время года. Так легче осуществлять монтаж труб канализации, – более комфортный климат и наличие оттаявшей земли.

Изделия для наружных работ – рыжие трубы, изготавливаются из полимеров. Резать или обрезать детали можно такими способами, как для конструкций внутреннего применения. Монтаж канализационных пластиковых труб выполняется своими силами или с привлечением сторонней организации.

Способ – чем разрезать детали, когда происходит монтаж канализационных труб внутри помещения или вне здания, целесообразно продумывать заранее, до начала работ. В противном случае под рукой может не оказаться необходимого приспособления или инструмента, что существенно осложнит процесс устройства магистрали.

Как правильно резать пластиковые канализационные трубы

Сегодня я вам расскажу об эволюции. Не в смысле эволюции по теории Дарвина, а об эволюции сантехники. Есть такие канализационные трубы всем известные — пятидесятые. Хочу рассказать об эволюции того, как режут их сантехники.

Ножовка

Первое — это ножовка. Придя с трубой и ножовкой на какой-нибудь объект, делают так.

Получаются прямые края. И когда вставляется труба в трубу, эта резинка с краю закусывается, поэтому сантехникам приходится делать дополнительную операцию, а именно снятие фаски. Это делается либо ножом соответственно, либо труба просто трется об бетон, и получается снятая фаска.

Чем такой способ хорош? Это малый инструмент, относительно малый. Хотя мы видим, что она у нас достаточно большая и длинная, и без защиты ее нельзя перемещать. Ну и если хотите закруглить края, вам понадобится нож.

Болгарка

Более финансово обеспеченные сантехники имеют при себе маленькую болгарку. Я не говорю о Bosh, я говорю о какой-нибудь более дешевой. Сейчас я ее настрою для себя. И соответственно разрезаем трубу.

Метод более быстрый по сравнению с первым. При его использовании получаются более ровные края. Это еще конечно зависит от того, откуда растут руки того, кто пилит, но края получаются более ровные.

Есть один недостаток по сравнению с первым способом — это фаска. Фаска получается с такими заусенцами, и приходится эти края обрабатывать дополнительно. Ну пойдет. А вот болгарка обрастает такой вот паутинкой, чачей, и достаточно тяжело ее чистить.

Инструмент для резки пластиковых труб

А есть еще один современный метод обработки труб — инструмент P-TEC 5000. Здесь есть смотровое окно. Выводим его на отмеченную нами глубину и вращаем по кругу. В результате получается идеально ровный рез и снятые фаски.

Рез идеальный получается сразу на двух кусках, и снятая фаска также на двух кусках. Более быстрый, более легкий. Не нужно таскать болгарку, не нужно таскать вот такую ножовку. Очень удобно. Нажимается кнопка, ставится и пошел.

Удобнее большинства существующих труборезов, но есть недостаток. Он есть только для 50, 32 и 40 миллиметровых труб. Для последних двух есть двусторонний аппарат с двумя отверстиями. Единственный их минус в том, что они закрытые, то есть трубу надо обязательно просовывать вовнутрь.

Качественная резка полипропиленовых труб

В связи с ростом популярности и распространённости труб из полипропилена (полимер пропилена), применяемых для обустройства систем водоснабжения и прочих коммуникаций, значительно увеличился спрос на специализированный инструмент, облегчающий работу с материалом.

Особенное, исключительное внимание стоит в правильном выборе модели ножниц, режущих полипропиленовые трубные изделия. Это существенно упрощает подготовку всего набора деталей для монтажа разводки.

Как правило, на рынке реализуются прямые отрезки (до 12,0 м), хотя часто встречаются полипропиленовые трубы в бухтах, применяющиеся для монтажа системы тёплых полов.

Посмотрите видео как выбрать ножницы для резки труб

• по стене – фиксация на специальные крепежи;
• открытые – свободное расположение труб;
• закрытые – забетонированные в стену коммуникации.

Основные виды инструмента, режущего пропиленовые трубы

Все модификации оборудования, выпускаемого для резки термопластичных полимерных пропиленовых труб, подразделяются на несколько конструктивных вариантов.

1. Прецизионные ножницы – обладают довольно простым, надёжным трещёточно-разрезным механизмом. Этим инструментом можно рассекать и фрагментировать изделия с диаметром 3,0–41,5 мм. Режущий инструмент обладает лезвием из стали (легированная марка) с зазубренной рейкой, позволяющей выполнять достаточно лёгкие, ровные разрезы пропиленовых труб.

Используя прецизионные ножницы, можно без затруднений справиться одной рукой, однако, при крупных объёмах фрагментации материала быстро нарастает усталость мышц кисти, предплечья и плеча. Покупка инструмента подразумевает оформление годовой гарантии, действительной только при грамотном использовании ножниц.

2. Аккумуляторный труборез – это автоматический инструмент для сверхбыстрой (максимум 7,0 сек), аккуратной резки пропиленовых труб, средней толщины (8,0–29,5 см). Сжимающую силу режущих поверхностей обеспечивает небольшой, мощный электромотор.

3. Роликовый труборез – удобная в работе модификация режущего полипропилен инструмента. Невзирая на незамысловатость его конструкции, работник может выполнить абсолютно ровный срез. В таком случае осуществляется разрезка трубных элементов под ровным (90 град) углом.

Внимание! Любое отступление в процессе осуществления резки от ровного, прямого угла (90 град) может спровоцировать поломку инструмента или деформационную порчу линий проведённой разрезки!

Роликовые труборезные инструменты бывают с телескопическим удлинением. Такие инструменты оснащены храповым устройством и, в целом, напоминают обычные ножницы. Данный труборез имеет, с одной стороны, С-форменную выемку, куда помещается обрезаемая труба. Противоположная сторона содержит острозаточенное режущее лезвие. Оно после смыкания кистью рукоятей отсекает трубу в ровной плоскости.

4. Гильотинный труборез прибор, используемый для резки крупно диаметральных труб (63,5–350,0 мм). Инструмент характеризуется наличием в конструкции высокопрочного, острозаточенного лезвия, покрытого тефлоном. Ровная установка трубы, а также неспешная резка очень острыми лезвиями способствуют максимальной гладкости торцевых поверхностей. Это сильно облегчает выполнение последующей электромуфтной сварки без дополнительной обработки трубных концов.

Рекомендация! Когда специализированный инструмент для разрезки труб из полимер пропилена отсутствует, можно воспользоваться специальной ножовкой по металлу или дереву. Нужно помнить, что малейшее нарушение такой технологии способно испортить обрезаемую трубу. Кроме того, торцевую плоскость среза требуется дополнительно зачищать от заусенцев и формирующейся стружки, а это занимает немало усилий и тратится дополнительное время!

Выбор конкретного вида полипропиленовых труб под определённые условия

Для резки труб из полипропиленового материала ножницы выбирают под конкретное значение их диаметральной величины. Производители сегодня представляют трубный материал в четырёх вариантах:

• РN-10 – выбирают для создания системы «тёплый пол» и холодного водоснабжения. Теплоноситель не должен быть горячее +45,0 С, а внутритрубное давление следует выдерживать на уровне 1,0 МПа;
• РN-16 – годится для выполнения разводки охлаждённой воды, а также для проведения трубопроводов системы централизованного отопления. Теплоноситель подаётся под невысоким давлением – не более 1,7 МПа;
• PN-20 – это универсальный вариант трубы, активно применяющейся для монтажа горячего, тёплого или холодного водоснабжения. Обязательные условия установки труб PN-20: максимальное внутреннее давление 2,1 МПа, а температура теплоносителя не более +80 С;
• PN-25 – трубный материал, армированный алюминиевой фольгой. Это решение позволяет выдерживать трубным стенкам внутреннее давление в 2,6 МПа и предельную температуру воды в +95 С. Такая разновидность труб великолепно годятся для монтажа центрального отопления и горячего водоснабжения.

Важно! Выбор типа труб из полипропилена должен осуществляться внимательно, при скрупулёзном учёте температуры и давлении воды в системе, поскольку от этих факторов зависит непосредственный срок эксплуатации трубопровода!

Кроме различных трубных изделий из полипропилена, производители изготавливают много соединительных деталей и комбинированных элементов. Последние, часто снабжены впрессованными латунными вставками с внутренней или наружной резьбовой нарезкой.

Металлические вставки позволяют легко выполнять герметичные соединения и переходить на другие материалы.

Запомнить! Лишь профессиональные, качественные модификации режущего инструмента могут эффективно справиться с резкой полипропиленовых труб, невзирая на толщину их стенок и диаметра!

Чем резать полипропиленовые трубы? Принципы выбора хорошего инструмента

Прежде всего, при выборе качественного инструмента для резки пропиленовых труб, необходимо отталкиваться от планируемой интенсивности его последующего применения. Когда нужна одно- или двукратная резка, вполне сгодятся прецизионные или роликовые ножницы.

Если резать трубы придётся часто, то оптимальным вариантом будет аккумуляторная модель. Разумеется, эффективно справится с работой гильотинный труборез, особенно при резке труб с немалыми диаметрами.

Особенность! Для всех модификаций труборезов характерен важный недостаток – лезвие при выполнении резки может немного уйти в сторону. Это не критично для малых диаметров, но полипропиленовые трубы крупноразмерных диаметров необходимо избавлять от такого изъяна. Поэтому большие трубы следует обрезать гильотинным труборезом!

Технология резки пластиковых труб прецизионными ножницами

Особенных правил резки труб из пропилена не существует. Режущий инструмент, особенно прецизионные ножницы, обладают специальными нишами, в которых разрезаемый материал располагается строго перпендикулярно заточенному лезвию.

Осторожно! При давлении на ручки, ровное расположение трубы может нарушиться. Это следует всячески предупреждать, иначе срез получится неровным или сломается инструмент!

Очень важно для сварочного, фитингового и прочих разновидностей соединения, следить за строгостью угла обрезки – он должен быть исключительно 90 град.

Когда инструмент неудобно держать в кисти из-за больших рукояток, его можно закрепить в тисках. Можно также поступить при резке труб с большим диаметром, так как сил на нормальное нажатие на рычаг может не хватить.

Понятно, что такими способами большое количество труб не нарезать, но если ремонт небольшой, можно вполне обойтись без крупных, дорогостоящих режущих инструментов.

Заключение

Во время приобретения ножниц для качественной резки полипропиленовых трубных изделий нужно учитывать авторитет производителя. При использовании купленного инструмента стоит скрупулёзно придерживаться инструкций и рекомендаций, приведённых изготовителем по правильному расположению труб относительно прохода лезвия, а также допустимой диаметральной величине разрезаемых изделий.
