Здоровеньки Технари! Помогите с ремонтом лампы. Произошло КЗ на плате, выгорели дорожки, транзисторы, резисторы, диоды.
Может схема есть у кого? Точно название не знаю, но блуждая по инету выяснил, что это «Рециркулятор-облучатель Армед СН211-130». На плате оба транзистора сгорели, так что их ноги в КЗ. Всё бы не чего, но вычитал, что китайцы модернизировали данные транзисторы. Потому при одинаковых названиях, могут выводы отличаться (база, эмиттер, коллектор). Старые проверить не получается. Так же номиналы резисторов не известны, цветовые маркировки еле угадываются, но как-то подозрительно всё получается. Из того, что угадывается, номиналы странные. Собрал. Произошло КЗ и часть резисторов померло. Может ещё что сгорело, ещё не проверял. Ищу схему на него.




23.01.2019, 12:26
Helpmaster

Обратите внимание на похожие проблемы, возможно, что там имеется нужная информация

Рециркулятор-облучатель Армед СН211-130

D1-D4 — постоянное на вентиляторы
D1 — 1N4007
D2 — 1N4007
D3 — 1N4007
D4 — 1N4007

D5 — 1N4007 пробит — заменил
D6 — 1N4007 пробит — заменил
D7 — 1N4007
D8 — 1N4007 пробит — заменил
D9 — 1N4007 пробит — заменил
D10- 1N4007
D11- 1N4007
D12- 1N4007
D13- 1N4007
D14- 1N4007

DV — JQC DB3 Динистор Неизвестно

С1 — эл. 685.8 мкФ 35В ЕСР 8.2 Ом (должно 1000 мкФ) заменил
С2 — эл. 9 мкФ 400В ЕСР 4.8 Ом (должно 10 мкФ) заменил
С3 — эл. 9 мкФ 400В ЕСР 4 Ом (должно 10 мкФ) заменил
С4 — 2J473J 47.3 нФ
С5 — 2J102J 1000 пФ
С6 — CBB22 i54JE30V 149 нФ ЕСР 0.5 Ом
С7 — CBB81 103J 1250V CJB 10 нФ
C8 — CBB81 103J 1250V CJB 9900 пФу

V1 — 13005A 640KR VW CHN 227 Все ноги КЗ Заменил на идентичный
V2 — 13005A 640KR VW CHN 227 Все ноги КЗ Заменил на идентичный

R1 — обрыв (Должен 1 Ом 5%) заменил на 1Вт
R2 — 13.7 КОм (Должен 10 Ом 5%) заменил на 1Вт
R3 — 6.7 КОм (Должен 10 Ом 5%) заменил на 1Вт
R4 — 14.7 КОм (Должен 1 Ом 5%) заменил на 1Вт
R5 — 46.6 Ом (Должен 47 Ом 0.5%) заменил на 1Вт
R6 — 518 КОм (Должен 51.4 Ом 0.5%) заменил на 1Вт
R7 — 356 КОм (Должен 36.4 Ом 0.5%) заменил на 1Вт
R8 — 360 КОм (Должен 36.4 Ом 0.5%) заменил на 1Вт

L1 — 2.3 Ом L=2.60mH
L2 — 2.3 Ом L=2.61mH

L3 — Ферритовое кольцо размер 10мм х 0.6мм.
1:Жёлтый (крайний) 0.1 Ом L=0.05mH 3 витка;
2:красный (по середине) 0.1 Ом L=невидно 1 виток;
3:синий (крайний) 0.1 Ом L=0.05mH 3 витка.

Источник

Ремонт облучатель рециркулятор медицинский armed сн211 115

Попал на ремонт, внешне был в отличном состоянии — видно было ,что почти не работал.

Электронная часть состоит из блока управления и инверторного балласта.

Плата управления собрана на контроллере Микрочип,на обратной стороне имеется кнопка сброса часов наработки ультрафиолетовых ламп. К плате управления претензий нет ,работала отлично. Питается от 5 вольт и передает в инвертор сигналы для включения-выключения ламп .Сделана плата как-то мудрено , думаю что здесь хватило бы одной меги-8 .

Теперь о высоковольтной плате :

Видно, что этой плате повезло меньше. Погорели дорожки подводящие сеть 220 вольт. Дорожки восстановил и покрыл цапон-лаком. Из безвозвратных потерь — два силовых транзистора 13005 и две пары резисторов обвязки. Транзисторы заменил на 13007 и приделал им радиаторы из подручных материалов , получилось немного коряво , но зато теплоотводно . Кстати, сгоревшие транзисторы были характерного перегретого цвета .

Проверил на простой бытовой сберегайке у которой сгорел преобразователь. Во избежании бабахов последовательно по сети 220 вольт включил лампу накаливания ватт на 60 .

Схему в интернете найти не удалось , на заводе пообещали выслать новую плату .Так что пришлось мудрить самому. Нашел самую подходящую, приделал руки, ноги и вот:

Схема не полная ,здесь не хватает еще одного реле и двух ключей для них.

Если кому-то нужна инструкция в архиве фотографии.

Хочется еще добавить , что через 8000 часов этот аппарат выключится и будет ждать медтехника для замены ламп и обнуления .

Источник

Ремонт облучателя-рециркулятора Армед

Здравствуйте, не пинайте сильно, но ситуация возникла бредовая, то ли лыжи не едут, то ли одно из двух. Принесли на ремонт 3 облучателя-рециркулятора Армед СН211-115 с типовой для них неисправностью — сгорели транзисторы 13005 и обвязка из резисторов по 1 и 10 Ом. Меняю все на новое, все остальные элементы схемы проверены и исправны, лампы горят 15 секунд и выгорают выше указанные элементы. Может кто сталкивался с таким? До этого поднял 3 более мощных облучателя с наполовину выгоревшими схемами, до сих пор работают, а здесь вроде и схема простая как 5 копеек, НО.

Дубликаты не найдены

меняйте не только сгоревшие детали.бывает что кондеры или полупроводники звонятся нормально,а при высоком напряжении или нагреве-пробивают.диоды,пленочные кондеры,электролиты поменяйте

Сейчас попробую скинуть фото платы, там реально минимализм, но в ступор ввел.

Ну только если вся партия, покупал в единственном магазине работающем в карантин, предыдущие устройства (большие) нормально стартанули. Ну а здесь ножки трансов нулевые вроде и по длинне и по отсутствию припоя.

Вариант вышедших из строя ламп, выдающих повышенную нагрузку на балласт не рассматривается? У ламп ведь тоже есть срок службы.

Рассматривается, но балласта там впринципе нет. И 3 лампы разных сроков выпуска с одинаковым выгоранием.

3 лампы с одинаковым выгоранием дают повышенную нагрузку.

Без замены ламп на новые все остальные действия не имеют смысла.

Учитывая что в устройстве должен быть таймер срока службы ламп.

Правда на официальном сайте сказано про 2 лампы, вы пишите про 3, странно.

Извините если не корректно выразился, три устройства, а ламп в каждом из них на самом деле 2. Таймера службы ламп нет, просто механический таймер времени включения.

В любом случае срок службы ламп меньше года.

А у нас все используют пока не сгорит окончательно.

Это как раз ваш случай.

Подозрения на лампы пали, да, но какого такие схемы делать, что при выроботке ресурса лампы, горит схема, деверсия какая-то однако.

Таймера службы нет (((

Я ниже выложил инструкцию, в которой это описано. В том числе про таймер, который вы не смогли найти.

Я с Вами не спорю, на новых лампах есть такое устройство и я даже изучил, как его обнулять, но на моих, его нет и странно выглядит условие, что при выработке лампы сгорает плата.

Как еще блокировать работу устройства где есть только механический таймер? Вполне нормальное решение. Вызванный специалист приезжает сразу с лампами и платой.

Я бы посоветовал вам посмотреть механический таймер, вероятно он может содержать «закладку».

Решение то конечно «нормальное» с точки зрения производителя, но я бы культяпки за такое поотрубал, добавь в стоимость 50 центов и поставь нормальную защиту, тем более, что агрегат не копейки стоит. В таймере подлянок нет, тупо 2 провода и шестерни внутри. Озадачил сейчас заказчика на 2 заведомо новые лампы, там посмотрим.

возможно КЗ в дросселе. Чтобы не епстись поставь ЭПРА от сберегайки на 20 Вт.

меняй кондеры на выходе. красный и жёлтый.

Также добавлю,из опыта импортные резисторы тонкоплёночные,зачастую могут сгореть без внешних проявлений. Так что тут только подетально проверять.

Желательно около Вашего дома?

Не в ту ветку запостил

А куда? Подскажи.

Во где искать надо. ))

Кто чинит медицинскую технику?

Работаю врачом-интерном в маленькой амбулатории небольшого города. Выдали нам новый кардиограф. Всë бы ничего, но он записывает III отведение у всех одинаково, независимо от пола и возраста: QIII, отрицательные Т, низкий вольтаж. avF вообще почти изолиния. На многочисленные обращения к руководству с просьбой его починить — игнор. Я, конечно, понимаю, что человека с подозрением на задненижний инфаркт можно покрутить, снять по Слапаку и т. д., но хотелось бы оказывать помощь как можно раньше, без лишних телодвижений. А как быть с безболевой формой? Опять же, оценивать ЭКГ у здорового человека с такими «огрехами» на плëнке не очень удобно, мягко говоря.
Я это к чему, если кто-то разбирается в ремонте такой техники, скажите, своими силами что-то с этим можно сделать? Коллеги, у кого была такая ситуация, поделитесь опытом, пожалуйста.

Источник

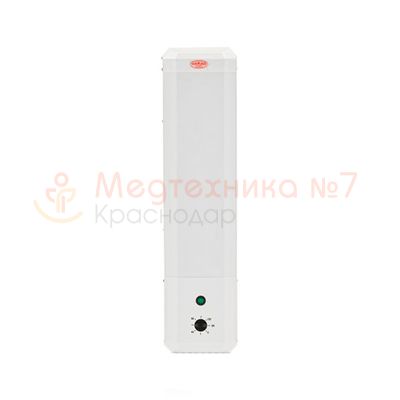

Облучатель-рециркулятор Armed CH211 115 (Армед) пластиковый корпус
