Проверка, ремонт и замена якоря болгарки своими руками

Якорь болгарки больше всех узлов подвергается температурным, механическим и электромагнитным нагрузкам. Поэтому он является частой причиной отказа работы инструмента, и как следствие, часто нуждается в ремонте. Как проверить якорь на работоспособность и починить элемент своими руками — в нашей статье.

Устройство якоря болгарки

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

Схема якоря болгарки

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Как проверить якорь болгарки на исправность

Виды неисправностей якоря:

Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.

Распайка коллекторных выводов.

Неравномерный износ коллектора.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

Виды диагностики якоря:

• визуально;
• мультиметром;
• лампочкой;
• специальными приборами.

Стандартная диагностика

Прежде чем взять прибор для диагностики, осмотрите якорь. На нём могут быть повреждения. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Ламели имеют загнутые края, называемые петушками, для соединения с обмоткой.

Из-за нарушения этих контактов ламели выгорают.

Другие повреждения коллектора: приподнятые, изношенные или пригоревшие пластины. Между ламелями может скапливаться графит от щёток, что тоже указывает на короткое замыкание.

Загнутые пластины коллектора

Как проверить с помощью мультиметра

• Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними ламелями. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.

Диагностика обмотки якоря мультиметром

Видео: как проходит проверка

Если у вас нет тестера, воспользуйтесь лампочкой с напряжением 12 вольт мощностью до 40 Вт.

Как проверить ротор болгарки с помощью лампочки

• Возьмите два провода и соедините их с лампой.
• На минусовом проводе сделайте разрыв.
• Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
• Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.

Видео: ИКЗ в работе

Диагностика прибором проверки якорей (дросселем)

Прибором проверки якорей определяют наличие межвиткового замыкания обмотки. Дроссель представляет собой трансформатор, у которого есть только первичная обмотка и вырезан магнитный зазор в сердечнике.

Схема прибора проверки якорей

Когда мы кладём ротор в этот зазор, его обмотка начинает работать как вторичная обмотка трансформатора. Включите прибор и положите на якорь металлическую пластину, например, металлическую линейку или ножовочное полотно. Если имеется межвитковое замыкание, от местного перенасыщения железа пластина будет вибрировать либо намагничиваться к корпусу якоря. Поворачивайте якорь вокруг оси, перемещая пластину так, чтобы она лежала на разных витках. Если замыкания нет, то пластина будет свободно перемещаться по ротору.

Прибор проверки якорей

Видео: Как сделать дроссель своими руками и проверить якорь

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

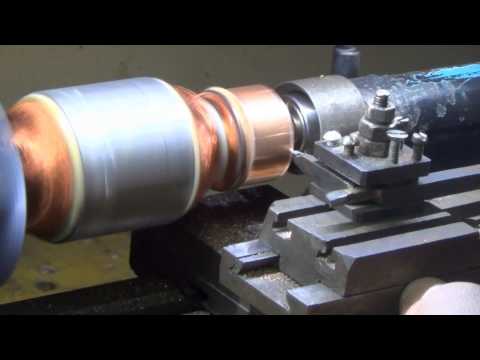

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы.

Проходной прямой резец

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

• Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
• После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.

Пропитка под наклоном

Сушка якоря на воздухе до полимеризации

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Такой коллектор можно восстановить методом пайки.

• Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам.
• После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
• Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление.
• Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку. Слегка проточите коллектор для очистки пластин.

Повреждённая пластина коллектора

Расширяем место бормашиной

Заготовка ламели в пазу

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.

Гальваническое наращивание пластин коллектора

Восстановленная медь очень твёрдая. Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины.

Источник

Ремонт своими руками статора болгарки

Выйти из строя может практически любой конструктивный элемент болгарки. Опыт эксплуатации говорит, что поломка статора не такое редкое явление, а значит, следует владеть эффективными методами его ремонта. Наличие сервисных центров с квалифицированными специалистами значительно облегчает решение вопроса восстановления статора. Однако, такой ремонт можно выполнить самостоятельно. Для чего хозяин болгарки должен иметь определенный опыт электромеханических ремонтных работ. Устранить большинство дефектов статора возможно без применения специального инструмента. Данная статья в помощь пользователям, выполняющих ремонт статора болгарки своими руками.

Общие правила при ремонте

Основные требования техники безопасности при ремонтных работах с УШМ.

• Болгарка как любой электроинструмент имеет кабель для подключения к сети. При выполнении ремонтных работ следует отсоединить штепсельную вилку от розетки, тем самым исключить поражение электрическим током.
• Применяемый для ремонта инструмент должен находиться в исправном состоянии. Рабочие поверхности не должны иметь поломок, надежно крепиться в приспособлениях для удерживания инструмента в руках. Сами приспособления не должны создавать неудобств пользователю, выполняющему ремонтные работы.
• Некоторые детали болгарок могут иметь острые кромки, заусенцы. Предупредить возможность ранения поможет работа в перчатках, которые защитят руки от прямого контакта с потенциально травмоопасными деталями.
• Во время пропитки обмоток статора следует соблюдать требования пожаробезопасности, так как применяемые лаки относятся к категории легко воспламеняющихся жидкостей. Не допускается применение открытого огня (курение и другие подобные). Работы лучше проводить в отдельном изолированном помещении при наличии огнетушителя.

Частые неисправности: греется и другие, причины

Основной причиной выхода из строя статора является нарушение электрической изоляции его обмоток. К такому дефекту приводит длительная работа в условиях перегрузки устройства. УШМ сильно греется, что пагубно влияет на изоляционное покрытие. Вследствие чего возникают замыкания витков между собой, пробой обмоток катушек на корпус сердечника или при резком повышении тока происходит обрыв проводов.

Ремонт, подготовка к работе, необходимые инструменты

Мультиметр Зубр. Фото 220Вольт

Перед выполнением ремонтных работ выполняется диагностика с целью определения деталей и узлов, по причине которых болгарка не может нормально функционировать. Электрическая часть УШМ осматривается визуально на предмет нахождения следов от подгорания поверхности в местах короткого замыкания. При отсутствии после осмотра явных признаков неисправностей электрическая часть проверяется прозваниванием с помощью специальных приборов (мультиметра, индикатора короткого замыкания и других). После нахождения и анализа повреждения принимается метод его устранения.

Существуют два основных способа ремонта статора своими руками:

• Из корпуса болгарки извлекается сгоревший статор. В специализированном магазине приобретается идентичный вышедшему из строя устройству и используется в УШМ вместо него.
• Сгоревшая обмотка удаляется с корпуса сердечника и наматывается новая, соответствующая старой по количеству витков и диаметру проволоки.

Прозвонка и перемотка

Если причиной поломки болгарки стал сгоревший статор, прозвонкой выясняется более детально, какая его часть к этому причастна. При наличии дефектов в обмотках катушки некоторые пользователи самостоятельно перематывают новые. Подробное описание производства таких работ по ссылкам «Как прозвонить статор болгарки» и «Перемотка статора болгарки своими руками».

Замена

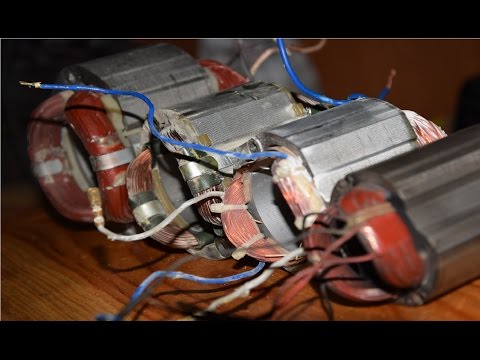

Для болгарки модели DWT в следующем видео был приобретен новый статор взамен сгоревшего. Новый статор позиционировался как узел именно от болгарки данной модели. Подробно описан процесс разборки УШМ до извлечения из корпуса неисправного статора. При осмотре внешнего вида купленного нового и старого статоров наблюдалось некоторое различие. Однако, после сборки и проверки на работоспособность выяснилось, что они практически никак не влияют на работу болгарки.

Сгорел, перемотка

Автор следующего видео из соседнего с Россией государства, испытывая затруднения с покупкой нового статора вместо сгоревшего от болгарки российского производства модели «Интерскол», принял решение самостоятельно его перемотать. Здесь важно обратить внимание на опыт, который получил автор в процессе перемотки провода. Нельзя ослаблять его натяжку, иначе катушка не сможет поместиться в углублениях статора. Со второго раза намотка прошла успешно.

Пропитку лаком, описанную при ремонте, не следует копировать один к одному. Потому что обычный столярный лак не обладает нужными электроизоляционными свойствами. При затруднениях с выбором пропиточного вещества лучше использовать материал на основе эпоксидной смолы, которую легко найти. Качество пропитки улучшится, если статор нагреть, а не ждать пока лак перестанет проникать внутрь обмотки.

Бош, замена

В следующем видео автор ремонтирует болгарку модели Бош. Работа в сильно запыленной атмосфере, конечно, может быть причиной сильного износа ламелей коллектора, но за однозначную причину выхода из строя обмоток статора ее принимать никак не стоит. Здесь следует еще рассмотреть другие условия эксплуатации (перегрузка, длительность работы и другие).

Диагностика у автора носит характер гадания на кофейной гуще. Резкая перемена от сгоревшего ротора, который оказался еще вполне работоспособным, к обгоревшей изоляции на статоре, действительно вышедшем из строя, говорит об отсутствии системного подхода в ремонтных работах.

Во время разборки болгарки статор освобождается из корпуса под действием сильных ударов молотка. Он хоть и деревянный, но достаточно сильные удары могут нанести повреждение выступающим частям корпуса.

Почему сразу не сделать выводные концы статора нормальной длины, остается загадкой. Автор дважды делает одну и ту же, весьма трудоемкую работу толком не объясняя причин.

Как снять, достать

Культуру производства при выполнении ремонтных работ показывает автор следующего видео. Технология работ по извлечению статора из корпуса болгарки отработана с применением вспомогательного инструмента (всего лишь деревянного бруска определенных размеров), не требующего применения больших усилий.

Как подключить, подключение обмоток

Автор следующего видео делает обзор различных схем намоток катушек статора. Здесь кроме классического существуют другие варианты, в которых есть переходы внутри обмоток. Автор дает алгоритм поиска входа (крепится на болгарке к выключателю) и выхода (соединяется со щеточным узлом). Визуально определяется выходная часть катушки — проволока расположена на внешней периферийной стороне обмотки. Разматывая этот конец, определяем схему намотки и количество витков.

Автор дает рекомендации по выбору марок пропиточных лаков, которые наилучшим образом будут выполнять изоляционные функции.
