Как отремонтировать обогрев зеркал (21 фото)
Если у вас сломался обогрев зеркал, не спешите ехать в автосервис.
Может быть вам удастся починить его своими руками при помощи этой инструкции.
Снятое зеркало с тыльной стороны.
Разогрел термофеном зеркальную поверхность и вставил пластиковые карточки, для дальнейшего демонтажа пластиковой рамки зеркала.
Периодически, прогревая термофеном, аккуратно просунул карточки дальше.
Периодический прогревая с зеркальной стороны руками аккуратно рассоединил зеркало с термоэлементом и кожух.
Термоплёнка, наклеенная на зеркало. Как видно, там повреждаться нечему.
Прогрел зеркало и отклеил часть термоплёнки от зеркала. (У меня это получилось не очень аккуратно из-за слабого прогрева). Дальше плёнку отдирать не надо, но я продолжил демонтаж ради любопытства и…
…И полностью отклеил плёнку от зеркала.
Замерил сопротивление между контактами и получил что-то похожее на 30 Ом.
Если бы сопротивление не удалось измерить, то пришлось бы делать дырку рядом с другой клеммой и замерять там.
А так мне повезло и я сразу обнаружил повреждённое соединение
(Там визуально видно, какой контакт не работает, проводник на пленке становится немного темнее).
Проделал в плёнке отверстие для обнаружения неработающей клеммы.
Это будущий проводник. От него нужна будет только ножка.
Сделал крестовую прорезь в плёнке при помощи «ножа для бумаги», помазал паяльной кислотой прорезь,
вставил самую маленькую заклёпку с шайбой и заклепал молотком на тисках.
Шайбу, заранее, необходимо измазать паяльной кислотой и пролудить припоем часть внешней стороны.
Сама кислота. При высыхании она образует тонкую электропроводную плёнку.
Припаял ножку от радиодетали к шайбе и к повреждённому контакту.
Ура, контакт есть с сопротивлением 27 Ом, пол Ома весят мои провода =)
Наклеил на зеркало двухстронний плёночный скоч.
Приклеил к зеркалу плёнку
На пленку опять наклеил скотч, Вам советую наклеить пористую двухстороннюю ленту толщиной 1.5-2 мм, она будет лучше держать.
Немного прогрев термофеном клейкую поверхность, установил рамку зеркала и хорошенько прижал.
Подключил к блоку питания для проверки. Обогрев кушает пол ампера.
Можно устанавливать, а сэкономленные денежки можно потратить на что-нибудь полезное или вкусное.
Источник
Фотоотчет Быстрый ремонт обогрева зеркал, отчет по ремонту
При Проведении ремонта были использованы исследования _Freeman_, за что ему большое спасибо. Ранее была прочитана «Ремонт обогрева зеркал в Passat B5. Полное руководство».
В результате получилось следующее.
Зеркальные элементы были извлечены способом, не единожды описанным на данном Форуме.
В пластмассе, при помощи горячего паяльника, были вырезаны небольшие окна.
Под пластмассой нагревательный элемент покрыт пленкой и слоем мастики. Пленку я аккуратно оторвал, а мастику просто соскоблил.
Далее была впаяна перемычка из МГТФ.
Замеряем сопротивление между клеммами — 8 Ом.
Далее все обработал лаком и покрыл герметиком.
Все работает — температура
50 градусов(может меньше, градусником не мерял. Ощущения могут быть субьективными. Включал в помещении от источника
13,8 Вольт, руке было ощутимо горячо). Времени на все — минут 30.
P.S.
Для ориентирования на местности смотрите расположение пружинных стоек относительно контактов. На фото правый зеркальный элемент. Для левого все будет в «зеркальном» отражении(каламбур).
P.P.S.
На морозе они явно не такие горячие, но рукой, на ощупь, теплые весьма. А еще они сухие и чистые, без инея и влаги.
Ланыч
- Сообщения 224
- Реакции 8
- Баллы 0
Admin
Создатель сайта
Speed-master
Любитель похимичить
Ланыч
Born Stupid? Try Again!
1,75 А при 14 В). Вот если впаять две перемычки накрест к клеммам, то мощность увеличится вдвое и возможно нагреватель сгорит.
P.S.
Стоит, греется(греецо), не лопается(не лопаетцо).
_Freeman_
Я здесь живу
wolk66
Постоянный участник
Streaker
УчастничеГ
У меня тоже не грело ни одно из зеркал, хотя они с подогревом!
1. Разобрал, посмотрел, попробовал пропаять — ни чего не вышло (видно не у всех руки «оттуда» растут), собрал все обратно, использовал 2-х сторонний скотч.
2. Поездил по рынкам, есть два варианта обогрево из тех, что я встречал:
— просто обогрев, который требует дополнительных работ по приклеиванию к поверхностям «держателя» и самого зеркала
— тот, что я нашел в единственном экземпляре, 2-х сторонний скотч 3М.
3. Подобрался во второй раз, отодрал при помощи фена и ножа ранее приклеенное на двусторонний скочт водительское зеркало, хорошенько прогрел остатки обогрева, еще не удаленного с зеркала и начал по-техонечку отдирать. шло все вроде нормально, но в определенный момент увлеклся и положил зеркало на плоскоть стола продолжая отдирать саму нагревательную полосу и. ТРЕСЬ! зеркало лопается. не долго раздумывая, еду на рынок и покупаю за 390 руб. неоригинальное, тайское, тонированное, обогреваемое водительское зеркало, ставлю — и вот он ПРИХОД! до этого момента я ни разу не ездил с работающим обогревом. )))
4. тк ранее был купле полностью симметричный обогрев, а у меня еще осталось необогреваемое правое зеркало, решил «домучать» и правую сторону. в этот раз особо не увлекался и обогрев был отделен от зеркало без потерь!
5. обработал поверхость зеркала уайт спиритом, удалив остатки клея!
6. долго примерялся на просвет, тк только таким образом можно просмотреть нить обогрева на купленном элементе, вырезал по намеченному контуру, немного «поколхозил» с тем, чтобы вывести нормально контакты через держатель,
тк на приобретенном элементе они оказались не того же размера, те в оригинале «папа» и «мама» очень маленькие.
7. аккуратно отодрал одну поверхность,
приклеил к держателю, затем другую и приклеил к зеркалу.
и вот оно второе Счастье за день.
Источник
Автоэлектрик.Восстановление подогрева зеркал.
Автоэлектрик.Восстановление подогрева зеркал.
У меня в машине Volkswagen Golf 3 были установлены электрозеркала, но почему-то без подогрева. Как выяснилось при снятии стекляшек – подогрев есть, просто модули подогрева в зеркалах перегорели. В этой заметке я расскажу как я восстанавливал подогрев зеркал в своей машине, хотя эти действия универсальны и подойдут владельцам любых машин. В принципе если подогрева не было изначально, то действия для его установки останутся такими-же, только добавится необходимость проложить провода для подключения подогрева.
Сначала необходимо снять зеркальный элемент. В VW Golf 3 для этого надо немного его отогнуть и подцепить тонкой отверткой пластиковые защелки, после чего снять элемент. Если эеркальный элемент уже был с подогревом, но перегорел – отключите провода, подходящие к нему с обратной стороны, и заизолируйте выводы со стороны машины во избежание короткого замыкания.
Для того, чтобы убедиться в том, что неисправность вызвана именно перегоревшим подогревом в зеркальном элементе, а не проблемах с проводкой необходимо тестером проверить сопротивление между контактами на элементе. Для успокоения совести я так-же проверял наличие напряжения на проводах, которые подключаются к зеркальному элементу со стороны машины(напряжение мерить при включенном зажигании и соответствующей кнопке – у меня это кнопка обогрева заднего стекла и зеркал).
Итак, зеркальный элемент состоит из склеенной пластиковой оправки с фиксаторами и самого зеркала. В случае наличия подогрева между ними вклеен еще и модуль подогрева, представляющий из себя пленку с нанесенными токопроводящими дорожками. Я покупал новые модули подогрева в Санкт-Петербурге у представительства фирмы «Оникс” (http://onyxmef.narod.ru/) У них есть универсальные модули, которые по моему убеждению должны неплохо подойти к большинству зеркал – называются они ГЭН-55, но когда я покупал их в наличии не было и ждать надо было месяц, поэтому я выбрал наиболее подходящие по размерам – такими оказались модули для ВАЗ 2109. Стоит все удовольствие в пределах 200рублей за обе стороны.
Сначала надо отмочить в горячей воде снятый зеркальный элемент на протяжении 5-10 минут, подливая горячую воду.
Дальше надо аккуратно отделить пластиковую оправку от самого зеркала
После этого если изначальное зеркало было с подогревом, то необходимо удалить остатки старого нагревательного элемента.
Как видно на фотографии, в моем случае под ним образовалась воздушная полость, в которую забилась пыль.
Всю грязь необзодимо удалить, зеркало вымыть и дать высохнуть.
В случае использования нагревательного элемента для ВАЗ2109 возникает проблема, связанная с неудачным расположением и типом контактов. Кстати сразу оговорюсь, что я правый и левый нагревательный элемент поменял местами ибо на мой взгляд так удачнее площадь, покрываемая обогревом. Контакты, имеющиеся на нагревательном элементе необходимо как можно короче обрезать, оставив только небольшие контактные площадки.
Выглядеть они должно примерно так
Далее полчившиеся контактные площадки необходмо по возможности выпрямить, например, положив элемент на стол контактами наверх и надавливая на оба края контакта торцом чуть приоткрытых плоскогубцев.
После выпрямления необходимо подравнять края нагревательного элемента – у меня он выстпал на пару миллиметров за пределы зеркального элемента, что не допустимо. При обрезании краев нагревательго элемента очень важно следить за тем, чтобы не повредить токоведущие дорожки. Подогнанный элемент наклееваем на зеркало с помощью самоклеящегося слоя.
Обе получившиеся контактные площадки необходимо залудить и припять к ним заранее купленные в магазине провода с контактами, соответствующими использованным на старых нагревательных элементах. Кстати площадки лучше развернуть более длинным концом в сторону, ближнюю к «родному” для автомобиля расположению контактов – в последствии меньше дорабатывать придется.
Кстати синим маркером обозначены изначальные положения контактов автомобиля, к которым нам и надо стремиться.
В результате должен получиться зеркальный элемент с рабочим подогревом и разъемами для подключения к авто, но без крепления.
Для проверки работоспособности можно подключить получившийся зеркальный элемент к источнику питания с напряжением 12 в. Я для этого использовал блок питания работающего компьютера(черный и желтый провода четырехконтактного разъема для питания винчестеров и т.д.)
Теперь необходимо подготовить пластиковую оправку для зеркала. Для этого необходимо на ней разметить необходимые прорези для размещение контактных площадок подогрева и вывода проводов.
Далее пропаиваем или пропиливаем необходимые отверстия для того, чтобы в итоге провода вышли в месте изначального расположения штатного разъема.
В итоге необходимо добиться того, чтобы провода и контактные площадки без проблем помещались в данные пропилы при совмещении зеркала и оправки. При пропаивании необходимо не забыть подравнять края для избежания появления выступов в сторону.
Теперь все готово для окончательного склеивания. Я использовал эпоксидный двухкомпонентый клей «Эпокси Титан”. Некоторые пользуются двухсторонним скотчем, но я бы не советовал этого делать т.к. во-первых это менее надежно, а во-вторых со временем в щель будет набиваться пыль и не без участия вибрации рано или поздно такое зеркало отвалится.
После смешивания клей необходимо нанести равномерно на всю поверхность.
Далее необходимо с помощью зажимов закрепить зеркало и оправку в прочно сжатом состоянии для лучшего склеивания.
Кстати в случае использования хороших клеев необходимо не забыть удалить избыток клея, выступающий по швам, до отвердевания состава. Так-же нужно оттереть от стекла следы клея если случайно заляпали – для этого удобно использоваться смоченную в мыльной воде ткань.
При отсутствии зажимов как на фото или аналогичных можно сделать гораздо проще – для это потребуется всего несколько не очень толстых гвоздей. Для этого сгибаем гвозь по середине до угла, примерно, в 45 градусов.
Далее одеваем на край склеимового зеркала и за выступающую часть зажимаем плоскогубцами, чтобы обеспечить надежное сжатие элементов.
Я с помощью таких зажимов обеспечивал сжатие длинных сторон, на которые у меня не хватило основных зажимов – здесь сказывается выгнутая форма зеркала.
Для ускорения высыхания и увеличения прочности клеевого соединения я последовал совету инструкции по нагреву склееваемых деталей до 60-70 градусов и подсоединил провода вклеиваемого подогрева к источнику питания.
Готовое зеркало необходимо сначала подключить к проводам в машине. Полярность значения не имеет.

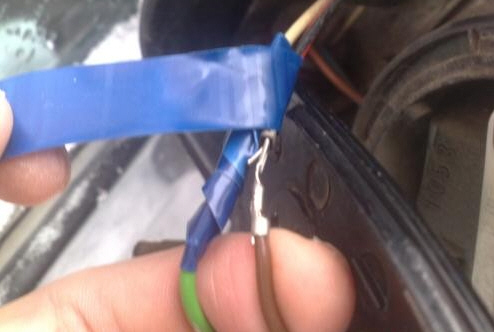

В связи с тем, что в отличии от «родного” жесткого расположения контактов на обратной стороне зеркального элемента, у нас контакты расположены на гибких проводах – возможно перемыкание их между собой. Для избежания короткого замыкания необходимо их заизолировать.
Далее, аккуратно уложив наши удлиненные (по сравнению с оригиналом) провода, совмещаем защелки и защелкиваем зеркало на законное место.
Теперь можно вернуться в салон машины, нажать заветную кнопочку и радоваться не покрывающимся инеем, не запотевающим и т.д. зеркалам!
