§ 23. Ремонт оконных блоков
Ремонт оконных блоков необходим в случаях загнивания или поломки их отдельных элементов: коробки, створки, импоста (перемычки между створками), форточки и т. д. (рис. 37). В оконных блоках чаще всего выходят из строя бруски коробки, а также отдельные бруски створок и форточек, реже — створки целиком. Для восстановления оконных блоков применяют сухую древесину хвойных пород.
Дефектные бруски коробок заменяют новыми, изготовленными точно по профилю и размерам заменяемых брусков.
Рис. 37. Устройство оконного блока: 1 — коробка, 2 — створка, 3 — импост, 4 — форточка, 5 — подоконник, 6 — петля
Профильные бруски изготовляют различными стругами (рис. 38). Ступенчатые профили — четверти (фальцы) — выбирают фальцгебелем (рис. 38, а) и зачищают зензубелем (рис. 38, б). Фигурный профиль бруска выстругивают калёвкой (рис. 38, в). Эти струги по своему устройству аналогичны рубанку, фуганку и шерхебелю, но профиль режущей кромки их ножа имеет фигурную форму соответственно заданному профилю бруска.
Рис. 38. Струги и ножи для выборки профилей брусков: а — фальцгебель, б — зензубель (дан вид снизу), в — калевка
Замену брусков в оконном блоке обычно начинают со створки. При необходимости вынимают из проёма и ремонтируют всю коробку Отремонтированную коробку обрабатывают антисептиками, чтобы предупредить гниение, обёртывают толем для влагоизоляции, после чего вновь вставляют в проём и крепят к стене.
Если в створках брусок повреждён целиком, то его заменяют новым; если повреждена лишь часть бруска, то заменяют только эту часть — выстроганной и вырезанной по размеру вставкой (рис. 39).
Рис. 39. Замена части бруска в створке: 1 — вставка, 2 — брусок, 3 — шурупы
В ослабленных местах крепления петель также применяют вставки. Обычно вставки вклеивают и крепят шурупами. Можно также соединять их с оставшейся частью бруска шипами и склеиванием.
Закреплённые вставки покрывают олифой, шпатлюют (замазывают щели и неровности) и окрашивают краской под цвет бруска.
При перекосе створки и ослаблении её угловых соединений створку выправляют, вставляя по месту, и в углах шурупами крепят угольники (рис. 40). Такие угольники продаются в магазинах.
Рис. 40. Упрочнение углового соединения угольником при разных видах соединения брусков: 1 — брусок, 2 — угольник, 3 — шурупы
Для соединения под прямым углом новых брусков их спиливают на торцах под прямым углом или под углом 45° в стусле и крепят угольниками с двух сторон (см. рис. 40).
Сгнившие и треснувшие отливы для стока воды на окнах заменяют новыми, тщательно проолифив и окрасив их.
Учащимся запрещается ремонтировать окна и двери со вставными стёклами, а также заниматься работами по остеклению оконных рам!
Практическая работа № 18
Задание. Отремонтировать старый оконный блок.
Инструменты и материалы: струги, стамеска, шлямбур, ножовка, молоток, дрель, отвёртка.
- Выявите дефектные места блока.
- Разметьте и вырежьте дефектные места.
- Выстрогайте и выпилите по размеру вставки; примерьте и закрепите их с помощью клея и шурупов.
- Укрепите при необходимости угловые соединения.
Новые слова и понятия
Оконный блок, коробка окна, створка, импост, фальц, фальцгебель, зензубель, калёвка, отлив.
Источник
Ремонт оконных блоков
Урок 20. Технология 8 класс ФГОС
Конспект урока «Ремонт оконных блоков»
Прежде чем перейти к ремонту оконных блоков, давайте немного окунемся в историю и узнаем. как окна появились в наших домах.
Считается, что первые окна в том смысле, в котором мы их понимаем, появились около четырёх тысяч лет назад на острове Крит. В начале развития цивилизации окон в жилищах не было. Это было связано с тем, что люди хотели защитить себя от непогоды и опасностей. К тому же они верили, что через отверстие в стене могут проникнуть злые духи.
Единственным отверстием, которое и стало прообразом современного окна было отверстие для вытяжки дыма. С его помощью в жилище попадало хоть небольшое, но освещение, ну и свежий воздух в придачу.
Затем начали делать небольшие отверстия в стенах, которые прикрывали шкурами животных или тканью. Так было вплоть до средневековья.
Для прикрытия отверстий часто использовали бычий пузырь или пленку, которую снимали с брюшины животного. Через них мог проникать свет внутрь жилища.
В Древнем Египте у домов было верхнее боковое освещение, свет проникал сквозь проемы, расположенные под кровлей. На них ставили решётки для того, чтобы внутрь не залетали птицы, которые считались вестниками бед и несчастий.
В постройках Древней Греции окна были в виде узких щелей в стене, но и они были редкостью – например, в женской половине дома окно вообще не предусматривалось.
Однако люди пытались воссоздать, если и не само окно, то его иллюзию. В домах делали ниши раскрашенные «под цвет неба», которые имитировали оконные проемы.
Позднее в древней Руси в деревянных крестьянских постройках стали использовать слюдяные окна – их делали из тонких минеральных пластин или слюды. Подобные окна назывались волоковыми, они изнутри задвигались деревянными дощечками — волоками. Света сквозь такое окно проникало очень мало. Но самих окон было много. Большое распространение получили так называемые косящатые окна, состоящие из трех окон – центрального, большего по размеру и приподнятого относительно остальных и двух боковых, также они оснащались двумя косяками, рамным переплетом и притолокой.
Для защиты от непогоды и посторонних глаз, оконные проёмы закрывали деревянными ставнями. Масштабные окна загораживали металлическими решётками.
В каменных домах семнадцатого века, в тех же царских палатах оконный проем расширяли внутрь помещения для наибольшего освещения, а сами окна были наподобие арочных ниш.
В Европе в эпоху Возрождения стали делать оконные проемы больших размеров. Подобная новинка прижилась у нас благодаря Петру I. Можно сказать, что тем самым он открыл ещё одно «окно в Европу». Однако, как у нас водится, нововведение пришлось вводить силком.
Вдоль фасадов зданий вытянулись ряды широких оконных проемов, их число заметно увеличилось. Большие окна с характерной для того времени мелкой расстекловкой, исправно освещали комнаты.
Теперь поговорим о разновидностях окон – их очень много, и мы познакомимся с некоторыми из них.

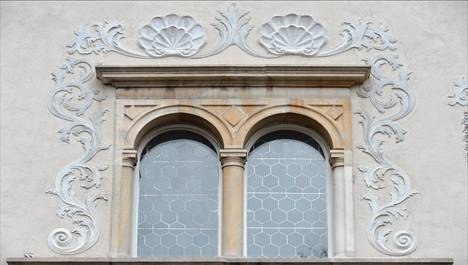

Бифориум – окно с двумя проёмами, которое разделено колонной или столбиком.
Бычий глаз – окно овальной формы, которое расположено над дверным проёмом.
Веерное окно – окно, верхняя часть которого состоит из расположенных веером секций.
Мансардное окно – окно для освещения мансарды, которое располагается в скате крыши.
Есть и так называемые окна второго света. Это окно, которое находится в тёмном помещении и через него падает свет из освещенного помещения.
Угловое окно называют окутным.
А окно, которое в помещении может заменять стену, открывая широкий вид, называется панорамным.
Итак, о видах окон мы поговорили, теперь давайте поговорим о материалах, из которых могут изготавливаться окна, их достоинствах и недостатках.
Существует три основных материала, из которых делают окна. Это дерево, металл и пластик.
Есть и комбинированные окна, которые состоят из нескольких материалов.
Начнём с металлических окон. Их преимущество в том, что металл очень устойчив к воздействию окружающей среды.
Срок эксплуатации таких окон достигает восьмидесяти лет. Они практически не требуют ремонта и пропускают больше света чем пластиковые. Недостатком таких окон можно назвать их высокую цену.
Теперь пластиковые окна.
Они обеспечивают полную герметичность. Их основным достоинством можно назвать долговечность. Конечно не такую как у алюминиевых, но, тем не менее, производители заявляют срок эксплуатации от сорока до пятидесяти лет. Еще одним достоинством является устойчивость к воздействию окружающей среды. Окна из пластика не требуют дополнительной отделки и за время всего срока эксплуатации сохраняют первоначальный цвет. Перечислим недостатки пластиковых окон.
Из-за герметичности такие окна создают в помещении парниковый эффект. Пластиковые детали не красятся и не чинятся. Если на них появились царапины или повреждения, то исправить это уже нельзя.
Окна из пластика плохо переносят изменение температур. То есть в сильную жару такие окна слишком расширяются, а в сильные морозы – чересчур сжимаются.
Перейдём к деревянным окнам.
Такие окна обладают большей морозоустойчивостью, чем пластиковые окна. Но самым главным достоинством деревянных окон можно назвать то, что они в полной мере обладают всеми качествами натуральных материалов. Их очень легко можно чинить и восстанавливать.
Однако и у деревянных окон есть недостатки. Самым главным из них можно назвать высокую цену. Для того, чтобы окна из дерева хорошо выглядели их необходимо периодически красить. Если при производстве не была проведена не тщательная противогрибковая обработка, то окна могут заразиться грибком и сгнить.
Итак, давайте подробнее остановимся на ремонте деревянных окон.
Познакомимся с составными частями окна.
Конечно, в современных окнах форточки делают редко. Но мы рассмотрим классическое окно.
Чаще всего в деревянных окнах выходят из строя бруски коробки, створок и форточек. Реже ломаются створки целиком. Для ремонта необходимо использовать сухую древесину хвойных пород.
Дефектные бруски коробок заменяют новыми. Важно изготовить их точно по профилю и размерам заменяемых брусков.
Для изготовления профильных брусков, нам понадобится плотницкий инструмент – струги. Ступенчатые профили – четверти или как их ещё называют «фальцы» выбирают специальным рубанком – фальцгебелем. После этого их зачищают ещу одним рубанком – зензубелем. Если брусок имеет фигурный профиль, то его выстругивают калёвкой – это тоже разновидность рубанка.
Как правило, замену брусков в оконном блоке начинают со створки. Если нужно, то из проёма вынимают и ремонтируют всю коробку.
После ремонта коробку следует обработать антисептиками. Делать это нужно для того, чтобы предотвратить гниение. Затем остаётся вставить коробку в проём и прикрепить к стене.
Но брусок в створке не всегда нужно менять целиком.
Если повреждена только часть бруска, то и заменять надо только эту часть. Её заменяют выстроганной и вырезанной по размеру вставкой.
В ослабленных местах крепления петель также применяют вставки. Как правило, их вклеивают и скрепляют шурупами.
Еще их можно соединить с оставшейся частью бруска шипами или склеиванием.
Закреплённые вставки, нужно покрыть олифой, зашпатлевать, то есть замазать щели и неровности специальной шпатлёвкой. Затем нужно окрасить в цвет бруска.
Если у окна перекосилась створка или ослабли её угловые соединения, то исправить это можно так.
Створку нужно выправить, вставить по месту, в углах шурупами закрепить угольники – их можно легко найти в магазинах.
Есть два варианта соединения брусков: под прямым углом и под углом в сорок пять градусов.
Если сгнили или треснули отливы для стока на окнах, то их заменяют новыми. После установки отливы нужно тщательно проолифить и покрасить.
Подведём итоги урока.
Сегодня мы узнали историю появления окон в домах. Познакомились с некоторыми их видами. Узнали, какие материалы используются для производства окон и как ремонтировать различные части деревянных окна.
Источник
Презентация по технологии «Ремонт окон и дверей» 8 класс
Описание презентации по отдельным слайдам:
Технология 8 класс Тема урока: «Ремонт окон и дверей»
Перед окраской деревянные поверхности должны быть подготовлены. Прежде всего необходимо удалить старые слои краски или лака. Это можно сделать….
Тепловой воздушный пистолет позволяет обжечь и размягчить старые слои краски или лака, которые затем можно удалить шпателем.
По декоративным свойствам покрытия для окон и дверей делятся на 3 группы:
Скрывающие цвет и строение древесины, непрозрачные, белые или колерованные — это покрытия масляными красками или эмалями
Прозрачные, сохраняющие естественную красоту дерева, подчеркивающие ее текстуру –это покрытие лаком
Выполненные тонирующим лаком, придающим изделиям оттенок другой породы древесины(под орех и т.д)
1)Оконные переплеты и двери красят ручником (Кисть-ручник или малярная круглая кисть из натурального материала диаметром 26–54 мм. Кисть-ручник удобно использовать для покраски деревянных окон или труб), а в углах — филеночной кистью. 2)Могут быть использованы распылители. Стекла при этом закрывают картонными щитками или заклеивают полосками бумаги, скотчем. Если краска все-таки попала на стекло, ее сразу же вытирают сухой тканью, не дав засохнуть.
Здесь могут быть заменены старые штапики Стыки можно заполнить обычной замазкой или герметиком Еще один вид ремонта окон — утепление перед наступлением холодов
Наклейка на окна бумажного скотча Поролоновая самоклейка Самоклеящийся полипропилен Самоклеящаяся профильная резина Другие способы утепления окон:
На смену традиционным окнам в наших домах приходят окна пластиковые, которые уменьшают потери тепла в помещениях на 40-60%,увеличивают звукоизоляцию ,окна не запотевают, не замерзают даже при очень низкой температуре
Пластиковый или металлический профиль Фурнитуры Стеклопакет Воздушные зазоры(камеры) Пластиковое окно состоит из:
Интересно.. Евроремонт Высокотехнологическое усовершенствование помещения, выдержанное в современных тенденциях. Это в частности полный профессиональный ремонт помещения с использованием современных отделочных материалов и современных строительных технологий.
Что входит в состав окна? Какие окна пришли на смену деревянным? Что такое евроремонт? Какие материалы служат для утепления окон? На какие три группы делятся окна и двери по декоративным свойствам покрытия? Что нужно сделать перед покраской деревянных поверхностей ? Вопросы:
