Ремонт опель фронтера ремонт передней подвески

10.14 Ремонт передней подвески

Ремонт передней подвески

Очень многие элементы передней подвески колес можно самостоятельно снимать и снова устанавливать. Для проведения определенных работ все же необходимы приборы из мастерской. Поврежденные части подвески ни в коем случае нельзя выправлять, а тем более сваривать, их нужно принципиально заменять новыми.

Снятие передней амортизационной стойки

Снятие амортизационной стойки вверху. После снятия крышки (1) можно ослабить гайку крепления амортизационной стойки с помощью накидного ключа (3). Для этого придерживать шток амортизатора торцовым шестигранным ключом (2).

Cнятие амортизационной стойки внизу. Показаны болтовые соединения тяги стабилизатора (1) и болтовые соединения с корпусом подшипника ступицы колеса (2 и 3).

При снятии амортизационной стойки следует учесть: если ее отсоединить от корпуса подшипника ступицы колеса, то придется заново производить регулировку углов установки колес, что возможно только на измерительном стенде в мастерской.

По этой причине мы описываем здесь снятие амортизационной стойки вместе с корпусом подшипника ступицы колеса.

Еще одно добавление: для затяжки верхней гайки амортизационной стойки механики в мастерской применяют торцовый гаечный ключ VW 3078. За неимением лучшего для выполнения этих работ можно использовать накидной гаечный ключ и собственное чутье.

ПОРЯДОК ВЫПОЛНЕНИЯ

Приобрести новую самоконтрящуюся гайку и новый зажимный болт шарнира независимой подвески. У стоящего на земле автомобиля ослабить центральный крепежный болт приводного вала в ступице колеса (в середине колеса). Ослабить болты крепления колеса. Равномерно приподнять автомобиль спереди, чтобы не нагружался стабилизатор. Обеспечить фиксацию автомобиля. Снять колесо. Отсоединить тягу стабилизатора от обоих амортизационных стоек, отжать стабилизатор вверх. Отсоединить скобу дискового тормозного механизма и укрепить ее на кузове при помощи проволоки – трубопровод тормозного привода остается подключенным. Разъединить шарнир поперечной рулевой тяги. Снять зажимной болт осевого шарнира в самом низу у амортизационной стойки. Монтировкой вытянуть палец шарнира из амортизационной стойки. Тем самым разделяются амортизационная стойка и поперечный рычаг подвески. При этом ни в коем случае нельзя расширять шлиц в корпусе подшипника ступицы колеса, например отверткой. Вывернуть руль и извлечь приводной вал из ступицы колеса. Снять крышку со стакана амортизационной стойки в моторном отсеке. Снять вверху со штока гайку крепления амортизационной стойки. Для этого придержать шток ключом для внутреннего шестигранника. При этом придерживать амортизационную стойку снизу. Вынуть амортизационную стойку по направлению вниз и одновременно полностью снять ее с приводного вала. Для установки применять новые самоконтрящиеся гайки и новый зажимной болт шарнира подвески. Установить зажимной болт таким образом, чтобы его головка была направлена вперед по ходу движения. Моменты затяжки: гайка верхнего крепления амортизационной стойки: 60 Н•м, гайка поперечной рулевой тяги: 30 Н•м, зажимной болт шарнира независимой подвески: 50 Н•м, соединительная тяга стабилизатора на амортизационной стойке: 40 Н•м. Если устанавливается та же самая амортизационная стойка и при этом болты, соединяющие корпус подшипника ступицы колеса и амортизационную стойку, остаются все время зажатыми, то не нужно поправлять регулировку углов установки колес.

Элементы передней амортизационной стойки и последовательность их установки

1 – пружина;
2 – тарелка пружины;
3 – подшипник амортизационной стойки;
4 – буфер;

5 – защитный кожух;
6 – резьбовая крышка:
7 – амортизатор;
8 – 10 – проставка, чехол.

Подвеска переднего колеса автомобиля Audi 80 с близкого расстояния

1 – корпус амортизационной стойки;
2 – болтовые соединения корпуса амортизационной стойки и корпуса подшипника ступицы колеса;
3 – корпус подшипника ступицы колеса;

4 – осевой шарнир;
5 – зажимной болт;
6 – нижний поперечный рычаг подвески.

Слева: стяжные скобы необходимы для того, чтобы при снятой амортизационной стойке отделить пружину от амортизатора.

Справа: иллюстрация показывает зажимной болт шарнира подвески (1), которым шарнир подвески (3) укреплен в корпусе подшипника ступицы колеса. Далее обозначены: крепежные гайки (2), которыми шарнир подвески связан с нижним поперечным рычагом.

Замена переднего амортизатора

Для проведения этой работы (при снятой амортизационной стойке) обязательно необходимо устройство для натяжения (сжатия) пружины. Вам потребуются по меньшей мере два съемника, еще лучше – три. Без применения устройства для натяжения пружины нельзя ослаблять шлицевую гайку вверху на штоке амортизатора, потому что пружина находится в состоянии сильного предварительного натяжения. В противном случае составные детали амортизационной стойки разлетятся в стороны как при взрыве – велика опасность несчастного случая!

Кроме того, несжатую пружину уже нельзя будет установить на место. Натяжители пружин можно приобрести в магазинах запчастей. Далее потребуются следующие специальные инструменты: ключ VW 524 для ослабления шлицевой гайки и инструмент 40-201 А для ослабления резьбовой крышки над амортизатором. Если у вас их нет, то придется помочь себе большим трубным ключом.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снять амортизационную стойку (см. предыдущий раздел). Зажать амортизационную стойку через деревянные клинышки на высоте рычага поворотного кулака в тиски. Никогда не зажимайте за цилиндрический участок, иначе вы раздавите амортизационную стойку. Установить натяжитель пружин у витков пружины и немного сжать ее. Для того чтобы натяжитель пружин не соскользнул, следует при необходимости оклеить эти витки клеющей лентой. Теперь ослабить шлицевую гайку вверху амортизационной стойки. Придерживать шток амортизатора гаечным ключом. Снять пружину вместе с подшипником амортизационной стойки и дополнительными деталями. Снять резьбовую крышку вверху у амортизатора. Вытянуть амортизатор. На заводе устанавливаются жидкостные амортизаторы. В этом случае нужно вылить старую жидкость из амортизатора (специальные отходы!) и почистить его шток. Установить новый патрон амортизатора без жидкости. Последовательность установки составных элементов смотрите на рисунке справа вверху. Далее обратите внимание: цветная маркировка пружин указывает низ. Моменты затяжки: резьбовая крышка патрона амортизатора: 150 Н•м, шлицевая гайка на штоке амортизатора: 50 Н•м.

Снятие переднего подшипника ступицы колеса

Подшипник ступицы колеса своим внешним кольцом запрессован в корпус, во внутреннее кольцо запрессована ступица колеса. Новый подшипник ступицы колеса ни в коем случае нельзя вколачивать на свое место молотком, иначе следующее повреждение вы «установите» вместе с подшипником. Поэтому лучше снять только саму амортизационную стойку и отсоединить диск тормозного механизма, а также кожух. А собственно снятие и установку подшипника вы должны доверить мастерской, в распоряжении которой находится ремонтный пресс.

Источник

Opel Frontera A Sport C20NE Little Mule › Logbook › Ревизия передней подвески

При снятии переднего моста и поворотных кулаков, заодно провел ревизию подвески…
По сути, почти все я перебрал по зиме — в феврале… не менял только сайлентблоки рычагов и рулевые наконечники…
Но вот что я увидел (при том, что со двора не выезжал еще): пыльники верхних шаровых потрескались … шаровые ставил новые! Что за качество резины! Отсюда вопрос: пока разобрано, надо бы поменять пыльники… есть ли они в продаже отдельно от шаровой? Кто знает номерки пыльников верхних шаровых? Как-то менять новые шаровые только из-за пыльников… в голове не укладывается(
И второе: сальники поворотных кулаков, те что закрывают игольчатый подшипник — выдавило и покорежило! Толи я их плохо впрессовал… толи так повлияло, что я не поставил ответные сальники на внешней гранате — резинки, которые прилегают к сальникам поворотных кулаков… я по незнанию их не поставил, на что позже мне указали… но я поленился все разбирать и снова их ставить… тем более, говорят, что их надо парами покупать, а это значит, что установленные сальники все равно выкидывать пришлось бы… теперь их, правда, все равно выкидывать…
Вот такие дела.
К слову сказать, нижние шаровые (тоже ставились новые) чувствуют себя прекрасно… пыльники приводов — силиконовые от нивы тоже прекрасно себя чувствуют))
Сайленты рычагов, конечно, старые и имеют выработку… скоро и до них очередь дойдет… а так же до рулевых наконечников — они уже закуплены и тоже ждут своей очереди… вот только пальцы наконечников зимой из поворотных кулаков выбить у меня не получилось… подозреваю, что и от рулевой тяги тоже будет сложно(((
ЗЫ: кстати, сальники на поворотный кулак и внешнюю гранату заказал от Ховера… попробую… ибо цена родных — 1000 за пару резинок исузовских… что-то меня не порадовала… посмотрю, на сколько хватит китайских… если быстро сдохнут, тогда буду думать… тем более цена у них 200 р за пару на одну сторону

Opel Frontera A 1993, engine Gasoline 2.0 liter., 115 h. p., AWD drive, Manual — DIY

Comments 13

От чего подкрылки соят?

хз… видимо от Фронтеры Спорт… с ними и пришел ко мне сей агрегат

От чего подкрылки соят?

Подкрылки на спорт и сейчас можно купить, а вот на длинную нет!
ас-да.рф/podkrylki/opel/f…-dlya-opel-frontero-sport

Мне сказали что от ховера сальники не подходят .

я потерял ссылку, но видел на Д2 отчет фронтеровода, который ставил от грит вола и там фото показывал — один в один… только стоит не 700, а 50 р.

Источник

Подвеска передних колес и передний мост Опель Фронтера

Подвеска передних колес и передний мост

Передняя подвеска независимая торсионная на сдвоенных рычагах. Содержит гидравлические двухтрубные амортизаторы, стабилизатор поперечной устойчивости. и торсионы регулировки высоты дорожного просвета.

С середины 1995 г. выпуска конструкция передней подвески была изменена ввиду введения антиблокировочной системы. В связи с этим была изменена также конструкция верхних и нижних поперечных рычагов. Связь стабилизатора поперечной устойчивости с поперечными рычагами теперь осуществляется через соединительные штанги с шаровыми шарнирами. Изменения были внесены в передние торсионы. Амортизаторы газонаполненные. Автомобили с середины 1995 г. выпуска имеют увеличенные колеса диаметром 16 дюймов вместо применявшихся ранее колес диаметром 15 дюймов. Соответственно была изменена геометрия передней подвески.
Несмотря на внесенные изменения в конструкцию передней подвески автомобиля 1997 г. выпуска мост изменен не был.

Перед описанием работ, проводимых на передней подвеске, необходимо привести некоторые общие указания, которые далее не упоминаются:
1 — Перед снятием колес необходимо пометить их положение относительно ступиц. При установке колес необходимо учитывать маркировку.
2 — Все болты, гайки и прочий крепеж необходимо затягивать установленным моментом.
3 — Перед началом выполнения каких-либо работ необходимо отсоединить кабель массы от аккумуляторной батареи.
4 — Резьба соединений, устанавливаемых на средство для фиксации «Loctite», перед вторичным применением должна проходиться леркой или метчиком для удаления остатков «Loctite». Это не относится к микрокапсулированным болтам.

Источник

Передний мост — снятие, установка и ремонт

Для выполнения описанных ниже работ поднимите и установите переднюю часть автомобиля на подставки. Пометьте положение колес относительно ступиц и снимите колеса, отвернув болты крепления.

Уплотнение картера дифференциала

1. Подставьте емкость под картер редуктора, выверните сливную пробку и слейте масло.

2. Снимите картер редуктора, как описано ниже.

3. Тщательно очистите сопрягаемые поверхности картера и кожуха полуоси и смажьте их герметиком.

4. Снова установите картер редуктора (см. ниже).

Снятие и установка картера редуктора

1. Подставьте под мост емкость, выверните пробку сливного отверстия и слейте масло.

2. Снимите мост и приводы, как будет описано отдельно.

3. Отверните болты и отсоедините картер редуктора от кожуха полуосей

4. Соберите вытекающее масло в емкость.

5. Тщательно очистите сопрягаемые поверхности картера и кожуха полуосей.

6. Смажьте их герметиком.

7. Вставьте картер редуктора в кожух полуосей.

8. Закрепите его болтами. У трехдверных моделей (мост имеет обозначение 9HU) болты крепления затяните моментом 28 Нм. У пятидверных моделей (обозначение моста 12HU) моментом 54 Нм.

9. Установите мост и приводы, как будет описано ниже.

10. Залейте в передний мост масло до нижней кромки отверстия.

Замена сальника

Чтобы не нарушать регулировки редуктора перед отворачиванием гайки крепления ведущей шестерни необходимо измерить момент ее вращения с помощью динамометра. Так как при установке приводного фланца ведущей шестерни легко перетянуть рассматриваемую гайку и тем самым повредить редуктор, рекомендуется произвести замену сальника в автомастерской. Сальник заменяется при появлении течей.

Снятие и установка переднего моста

Снятие

1. Отверните четыре болта и гайки крепления поперечины передней подвески.

2. Отсоедините передний карданный вал от фланца ведущей шестерни.

3. Снимите оба передних рычага подвески вместе со ступицей колеса и поворотным кулаком, как описано выше.

4. Для этого отсоедините узел подвески у рычагов подвески в районе расположения шаровых шарниров.

5. Отсоедините центральные шаровые шарниры от рычага рулевого привода и от промежуточного рычага с помощью съемника.

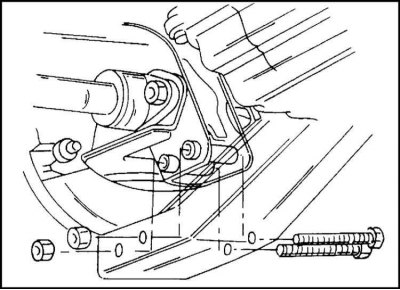

6. Подведите под центр моста гаражный подъемник и отсоедините мост от шасси. В задней части для крепления моста применяются болты и шайбы, в передней болты, гайки и шайбы.

7. Медленно опустите мост на подъемник и выкатите его.

При необходимости втулки подвески могут быть выпрессованы и заменены.

Установка

Установка моста выполняется в последовательности, обратной снятию.

1. Болты и болты/гайки крепления затяните моментом 152 Нм.

2. Поворотные кулаки, поперечные рычаги и т. п. устанавливаются в соответствии с приведенными выше указаниями.

3. Болты крепления поперечины подвески, показанные на иллюстрации, затяните моментом 75 Нм.

4. В заключение проверьте уровень масла в картере редуктора и при необходимости долейте.

Ремонт главной передачи

Ремонт главной передачи должен выполняться в автомастерской. Так как отремонтированный дифференциал устанавливается на место без каких-либо регулировок, в ремонт может быть сдана только главная передача.

Источник
