Ремонт передних дисковых тормозов

Дисковые тормоза: типичные поломки и ремонт

Почему «пищат» колодки и отчего вибрирует педаль тормоза? Из-за чего клинит тормозной суппорт и что с этим можно сделать, если под рукой нет даже ремкомплекта? Изучаем конструкцию современных дисковых тормозов и обслуживаем их на примере редкого, но вполне типично устроенного Jeep Patriot.

Н а всякий случай бегло отметим основное, касающееся тормозов в автомобиле. На большинстве современных машин применяют дисковые тормозные механизмы, которыми управляет гидравлический привод. Про барабаны расскажем в другой раз – они все еще довольно массово встречаются на недорогих авто. Сегодня сосредоточимся на дисковых тормозах и конкретно на суппортах, их наиболее сложно устроенных частях.

Если вы решили сегодня узнать максимум об эволюции и конструкции тормозов, то дополнительно можете открыть в соседних вкладках публикации Бориса Игнашина о том, как тормозные диски «победили» барабаны, а также о самых продвинутых тормозных системах современных спорткаров. В этой статье теории будет немного: поняв главное, мы отправимся в ремзону.

Немного о различиях в конструкции

Итак, дисковые тормозные механизмы состоят из тормозного диска и тормозного суппорта с интегрированным в него рабочим тормозным цилиндром (или несколькими цилиндрами). Глобально существует два вида тормозных суппортов: плавающий и фиксированный. В первом варианте суппорт крепится к поворотному кулаку непосредственно или к специальному кронштейну с помощью направляющих пальцев и имеет рабочий поршень (или поршни) только с одной стороны.

Получается, когда вы давите на педаль тормоза, то усилие от ноги через педаль и гидравлическую жидкость передается на поршень. Который в свою очередь подводит внутреннюю колодку к диску, там в него упирается, и теперь весь суппорт начинает перемещаться, а вместе с ним и наружная тормозная колодка.

Другое дело – фиксированный суппорт. Если нужно остановить самолет, поезд или Audi RS6 – вам не обойтись без именно такого тормозного механизма. Поршни в нем с обеих сторон, суппорт жестко закреплен на поворотном кулаке, а усилие, которое развивается на колодках, может с легкостью остановить двухтонную машину со 100 км/ч на дистанции в 35 метров. Если говорить о достоинствах плавающих суппортов, то это, бесспорно, дешевизна и вес, как недостаток – они сравнительно слабоваты. Неподвижные суппорты – полная противоположность плавающим, тут все очень недешево, они довольно тяжелые, но в борьбе на ускорение замедления, несомненно, окажутся в лидерах.

Типичные поломки тормозов

Проблемы в ремонте и тех и других тормозных суппортов примерно одинаковы. Из-за постоянного контакта с водой, грязью и песком уплотнительные манжеты поршней могут разрушиться и стать причиной заклинивания поршня в суппорте, с потерей всего, для чего были созданы и установлены на автомобиль.

поверхности трения на направляющих пальцах изнашиваются и могут стать причиной перекоса суппорта и его некорректной работы.

Ремкомплекты продаются, в них зачастую даже предусмотрен специальный термостойкий смазочный материал. Небольшая, но головная боль.

Что касается тормозных колодок, то это расходный материал. Они представляют из себя металлическую пластину с наклеенной на ее поверхность фрикционной накладкой. Отличаются колодки в основном формой и площадью рабочей поверхности, а суть – одна и та же. Углубляться в химический состав фрикционной накладки не будем, можно лишь добавить, что она может быть и керамической, и из углеволокна. На всех современных автомобилях на одну из тормозных колодок (на внутреннюю) устанавливают датчик износа – обычная пружина, которая, когда приходит время, начинает ужасно скрипеть, контактируя с тормозным диском.

Обратим внимание на тормозные диски. Обычно они из чугуна – дешево и сердито. И если у вас, скажем, Hyundai Accent и вы не собираетесь на Северную петлю, то этого более, чем достаточно. Проблемы у таких дисков самые заурядные – это износ и коробление. Износ, как не трудно догадаться, происходит из-за трения. Но не всегда он равномерный.

Глядя на диск, часто можно увидеть бороздки на его поверхности: это тоже трение, но созданное частичками пыли и грязи, которые выступают в роли абразивного материала. И если глубина таких бороздок начнет превышать все допустимые нормы, диск придется проточить, а когда точить уже некуда – заменить.

Что касается коробления, то здесь работает эффект перегрева. При торможении диск нагревается и расширяется, а после того, как педаль отпущена, он остывает. Если нагрев несильный, а остывание плавное, то все нормально. Если же торможение резкое или продолжительное с большой скорости, а охлаждение происходит быстро (например, водой из лужи), то диск, скорее всего, деформируется и к своей изначальной форме обратно не вернется. Если на диске сильно выраженное коробление, то при торможении автомобиль будут вибрации. Выровнять покоробившийся диск можно так же, как и в случае с бороздками, если есть куда ровнять.

Пример ремонта

Как и обещали, от теории переходим к практике. Ниже мы рассмотрели процесс замены тормозных колодок и «быстрого» восстановления работоспособности заднего суппорта на автомобиле Jeep Patriot.

Начали с банального снятия заднего колеса. Надо было сказать ранее, но лучше позже, чем никогда: отпустить болты (как в нашем случае) или гайки крепления колеса, хорошо, когда автомобиль еще стоит на поверхности, чтобы потом легче было выкручивать их. Далее, выкручиваем направляющие болты тормозного суппорта.

Кстати, если Вам необходимо только лишь заменить колодки, зачастую достаточно выкрутить только нижний болт и поднять суппорт вверх. Колодки сняли.

Картина открылась удручающая. Уплотнительная манжета разбухла, а ремкомплекта у нас нет. Обычно если времени немного больше и условия менее «полевые», используют новые уплотнения, но не сегодня – магазинов с запчастями на Jeep в досягаемости нет, а ехать надо. К счастью, манжета пусть и гипертрофированная, но неповрежденная. Нам нужно сохранить ее в целости во что бы то ни стало!

Что ж, отсоединяем тормозной шланг от суппорта.

По-хорошему, шланг необходимо закрыть заглушкой, чтобы не вытекала тормозная жидкость, но мы торопимся и просто пережимаем его: «один раз можно», — успокаивает специалист.

На всякий случай отметим, что пережатие при плохом сценарии развития событий может обернуться замятием металлического «сердечника» тормозного шланга, но у нас обошлось. И мы едем дальше – нам нужно разобрать закисший суппорт.

Вдавить внутрь или извлечь поршень из суппорта нет никакой возможности. Ни сжатый воздух, подведенный к каналу в суппорте, ни нецензурная брань механика не помогли. Похоже, без гидравлики не обойтись… Снова подсоединяем суппорт к тормозному шлангу. Сажаем одного из праздных наблюдателей за руль и заставляем предельно осторожно нажимать на педаль тормоза на полный ее ход. Тормозная жидкость победила – поршень начал выдавливаться и в какой-то момент чуть не выпал (на будущее, будьте аккуратны).

Суппорт отсоединяем и отправляем на осмотр.

Моем мыльным раствором. Нефтепродуктами мыть нельзя – они могут попасть на манжету, отчего ее разнесет еще больше. На поршне и на зеркале цилиндра в суппорте обнаружилась ржавчина, и для восстановления нам нужно ее убрать.

Для этого сначала снимаем уплотнительную манжету, практически не дыша над ней, чтобы не повредить. Достаем окончательно поршень. Берем подходящий инструмент и так же нежно извлекаем уплотнительное кольцо поршня из выборки в цилиндре суппорта.

Механик со знанием дела, вооружившись «нулёвкой» (наждачная бумага М40, а то и с меньшим числом после буквы), начал удалять причину подклинивания. Каких-то 20 минут, и элементы тормозного механизма выглядят, как новые. Уплотнительное кольцо ставим на место – в цилиндр. На поршень наносим тонкий слой свежей тормозной жидкости, после чего надеваем на него манжету и предельно аккуратно устанавливаем его в цилиндр суппорта. Чуть ли не молимся на манжету и без лишних движений вставляем ее в выборку на суппорте. Готово!

На направляющие болты суппорта наносим специальную смазку перед их установкой.

Верхний и нижний направляющие болты немного отличаются друг от друга тем, что на верхнем присутствует втулка, хотя в зависимости от желания конструктора она может быть и на нижнем болте. Очень важно при установке болтов не перепутать их местами. Специалист уточнил, что в таком случае на отдельных моделях могут возникнуть вибрации при торможении.

Пока мы дивились, механик установил верхний направляющий болт и новые тормозные колодки, которые тоже, к слову, отличаются: на одной, как выразился механик, есть «пищалка» (датчик износа), на другой же ее нет. Та, что с «пищалкой» – внутренняя. Опустили на место суппорт и затянули направляющие болты. Подсоединили к тормозному суппорту шланг.

Один из нас что есть мочи надавил на педаль тормоза, остальные наблюдали за манжетой. Утечки не обнаружилось. Все, можно выдыхать. Остается прокачать гидросистему, чтобы выгнать оттуда воздух, и можно ехать.

Для прокачки посадили за руль хозяина, истомившегося ожиданием, и заставили поработать ногой по педали тормоза. В это время умудренный опытом специалист приоткрыл штуцер на суппорте. Как только начала вытекать тормозная жидкость без пузырьков, он был закрыт. В расширительный бачок главного тормозного цилиндра, что под капотом, долили свежей тормозной жидкости.

Теперь осталось лишь поменять колодки на левой стороне – тут с суппортом все в порядке, поэтому больше никаких «плясок с бубном».

Машина тормозит без увода, скрипов нет. Хозяин поставил галочку, что при первой возможности нужно купить ремкомплекты и заменить манжеты поршней задних суппортов, а в ближайшем будущем – еще и сайлентблоки передних рычагов. Отдельное спасибо специалисту, который, как оказалось, в свободное от работы время является механиком одной из малоизвестных раллийных команд.

Источник

Ремонт тормозов велосипеда своими руками

Тормоза дисковые

Велосипедный дисковый тормоз — это комбинация стального диска (ротора), расположенного на втулке, с калипером — устройством, которое, собственно, и зажимает диск тормозными колодками. С тормозной ручки на руле усилие передается на тормоз тросиком (механический тип дискового тормоза) или по гидравлической линии (дисковые гидравлические тормоза).

Дисковые велосипедные тормоза тоже имеют свои преимущества. Они:

• меньше засоряются при движении;
• могут без проблем работать во время езды по снегу или грязи;
• максимально плавно (в отличие от ободных) регулируют тормозное усилие;
• не реагируют на немного искривленную колесную геометрию (небольшие «восьмерки» для них — не помеха);
• не влияют на износ обода;
• и не требуют дорогостоящего обслуживания.

Многие дисковые велосипедные тормоза имеют только одну подвижную тормозную колодку. Вторая же крепится статично относительно рамной конструкции. Это существенно упрощает и удешевляет калипер. Но, правда, по мере износа велосипедисту придется подтягивать тормозную колодку, которая неподвижна.

Тормозные диски имеют стандартные размеры. Это 140, 160, 180, 185, 203 или 220 миллиметров.

Устройство и разновидности

Устройство ободных тормозов для велосипеда в техническом плане простое и их конструкция состоит из тормозных колодок, нескольких рычагов, тросиков и ручки. Многие начинающие велорайдеры используют их как основной вид тормозов. Они всё ещё популярны и используются в некоторых дисциплинах. К тому же они достаточно недорогие.

Существует несколько разновидностей данных систем:

1. V-Brake системы;
2. Клещевые;
3. Кантилеверные;
4. Гидравлические.

Наиболее популярными являются V – образные. По-другому их называют векторными. Свое название получили благодаря V – образному способу крепления. Тросик, идущий с ручек, заходит с боковой стороны к одному из рычагов и соединяет их. Рычаги же крепятся на раме велосипеда, в специально отведенных для них месте. Если таковых не имеется, то устанавливаются съемные крепления, так называемые переходники. Подобная система обеспечивает наилучшее торможение.

Клещевые тормоза встречаются гораздо реже. В основном применяются на шоссейных велосипедах. Исходя из своей конструкции и получили подобное прозвище. Рычаги располагаются в форме клещей. Обладают маленьким весом. Имеют меньшую прочность из-за ненадежного крепления.

Кантилеверные были очень распространены до появления V – образных систем. Данный вид является предшественником первых. Но из-за более тяжелой настройки стали гораздо менее популярными и практически не используются. Хотя, если обратиться к мастеру и произвести профессиональную настройку устройства, то по эффективности они не будут уступать первым.

Гидравлический тип тормозов отличается от других тем, что здесь используется специальная жидкость. При нажатии на ручки, активируется гидролиния, которая действует на рычаги. Начинается торможение. В принципе, все то же самое, что и в остальных системах. Но, как говорилось ранее, здесь применяются жидкость или масло.

Настройка V-brake систем

Принципы настройки системы

Ободные тормоза должны правильно прижиматься к ободу колеса. Это важная часть их работы. При необходимости можно регулировать систему крепежа колодок. Колодки крепятся с помощью нескольких гаек с шайбами и резиновых прокладок. Если нужно что-либо подкорректировать, то в первую очередь ослабляются гайки. Теперь колодки можно слегка сдвигать. Они должны быть строго параллельно ободу колеса и не касаться покрышек. В большинстве случаев расстояние между ними должно быть не меньше 1 мм.

Но и здесь есть некоторые особенности. Если на велосипеде используются мягкие колодки, то при работе они слегка деформируются. Поэтому они должны располагаться не параллельно ободу, а таким образом, чтобы их передняя часть была буквально на 1 мм ближе, чем задняя. Этого можно добиться с помощью тонкой прокладки толщиной от 1 мм до 1,5 мм, которая подкладывается в задней части колодок. Если же используются жесткие, то они крепятся параллельно ободу колеса.

После настройки, нужно нажать на ручку и подтянуть гайки

При этом нужно обращать внимание на то, чтобы вся конструкция тормозов не сдвигалась с места. Кроме этого, можно настроить и рычаги

При правильной регулировке они зажимаются и расходятся синхронно. Если этого не происходит, необходимо обратить внимание на регулировочные винты, которые находятся у самого основания рычагов. При избыточном отклонении винт откручивается. Если отклонение недостаточное – закручивается.

Процесс смазки

Здесь все довольно просто. В качестве смазки годным решением будут аэрозоли. Также применяются и некоторые масла. В основном смазка наносится на тросики. Чтобы все равномерно распространилось, стоит несколько раз нажать на тормозные ручки. Тросики выполнят движение, и смазка ляжет более равномерно.

Все делать аккуратно и стараться не допускать попадания на обод колеса велосипеда и на колодки системы. Если подобное случилось, хорошо протереть обезжиривателем. Иначе торможение будет менее эффективным.

Замена ободных тормозов

Замена V – образных тормозов достаточно простая. Самое главное в процессе не торопиться. Колодки бывают разные и какие именно использовать, лучше спросить в специализированном магазине.

Первое с чего начинать – снятие гаек и шайб. После, старые колодки отделяются от основного тормозного устройства. Новые колодки ставятся на место прежних. При этом нужно, чтобы они были направлены на обод. Чтобы избежать скрипов во время езды, нужно проследить за тем, чтобы колодки полностью контактировали с ободом.

Советы по регулировке

Правильная регулировка и настройка тормозов — важное условие для эффективного функционирования системы. Исходя из специфических особенностей ободных комплектов, существует ряд условий, соблюдение которых поможет добиться оптимального результата в процессе регулировки:

Исходя из специфических особенностей ободных комплектов, существует ряд условий, соблюдение которых поможет добиться оптимального результата в процессе регулировки:

• обод, по возможности, не должен иметь деформаций и повреждений;
• колесо должно быть сухим, очищенным от грязи и песка;
• настройка осуществляется комплектом ключей, шестигранников и отверток, подходящих для этой цели размеров и калибров;
• регулировка проводится в соответствии с предусмотренным алгоритмом, и только неповрежденных элементов системы, с допустимыми нормами выработки.

Для векторных механизмов такой алгоритм включает следующие действия:

1. Проверка правильность расположение тормозных колодок относительно обода колеса по вертикали. Центральная ось тормозной поверхности колодки должна проходить по центру тормозной дорожки обода колеса. Вверх и вниз колодка двигается в соответствующих пазах тормозного рычага. В нужном положении фиксируется удлиненными гайками.
2. Часто, в результате экстренного торможения, забивания межколодочного пространства грязью, ослабления фиксации происходит незначительный поворот колодки относительно своей оси. Результатом может стать затирание колодки об покрышку. Устранение таких проблем осуществляется аналогичным образом. Фиксирующая гайка раскручивается, колодка выставляется в исходное положение, гайка зажимается.
3. В процессе эксплуатации происходит износ колодок, увеличивается зазор между тормозными поверхностями, уменьшается эффективность торможения. Регулировку зазора проводят путем изменения натяжения металлического троса. Для осуществления этой операции требуется ослабить болт крепления тросика, находящийся в верхней части тормозного рычага, путем натяжения тросика выставляется зазор, приблизительно 1 мм, фиксирующий болт зажимается. Облегчить задачу поможет предмет установленной толщины (например, 2-3 слоя плотного картона), размещенный между тормозными поверхностями. После натяжения троса и извлечения картона, заданный зазор сохраняется.
4. Добиваемся симметричности зазоров колодок относительно тормозных дорожек. Для этой цели используется возможность регулировки усилия возвратных пружин тормозных рычагов. В местах крепления пружин на рычагах расположены регулировочные винты, вращение которых приводит к ослаблению или усилению сопротивляемости пружины. При закручивании регулировочного винта происходит натяжение пружины, рычаг отклоняется от поверхности колеса, зазор увеличивается. При выкручивании винта, происходят обратные процессы, то есть рычаг сдвигается в сторону колеса, зазор уменьшается. Находящиеся в зацеплении рычаги, при такой регулировке, перемещаются синхронно. Приближение левого рычага в сторону обода, приводит к увеличению зазора с правой стороны, и наоборот.

Результатом верно выполненных операций по наладке, является безупречно работающая тормозная система. Для проверки качества регулировки служат такие критерии:

• колодки расположены параллельно тормозных дорожек обода;
• расстояние между рабочими тормозными поверхностями варьируется в пределах 1-1,5 мм;
• визуально колодки зафиксированы симметрично по отношению друг к другу;
• прилегание тормозных поверхностей происходи синхронно с каждой стороны обода.

После выполнения вышеперечисленных мероприятий, следует обязательная проверка на работоспособность. Первоначально она осуществляется на холостом ходу. Для этого переднее колесо приподнимается над поверхностью и раскручивается. Рукоятка управления резко зажимается. При правильной наладке колесо сразу же останавливается. Таким же образом проверяется заднее колесо. Следующий этап – проверка в действии. Велосипед разгоняется на коротком отрезке, расстоянием 5-10 м, резко выжимается тормозная рукоятка. Если байк останавливается на половине хода рычага, обслуживание системы было выполнено правильно, если нет, необходимо выяснить причину и устранить ее.

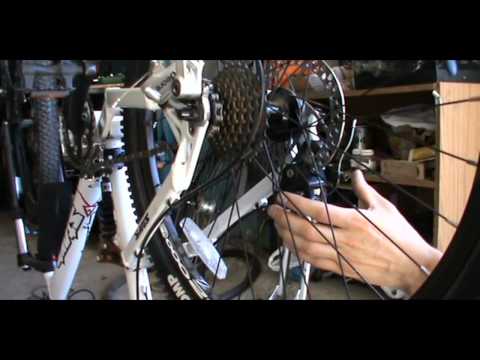

Регулировка механических дисковых тормозов на велосипеде.

Сегодня популярными становятся дисковые тормоза, и сумасшествие по ним началось примерно 4 года назад. Дело вовсе не в надежности, а в том, что наличие их на велосипеде создает впечатление гоночного мотоцикла либо подчеркивает крутость владельца такого байка.

Главные особенности дисковых тормозов:

• преодолевать высокие скорости;
• тормозить без блокировки колес;
• не изнашивать обода;
• не обращать на погодные условия.

Регулировать дисковые тормоза необходимо следующим образом:

• проверить на месте ли трос, отвечающий за работу дискового тормоза, потому что иногда он может, быть не на своем месте и это является причиной трудной езды;
• посмотреть, правильно ли размещено колесо в самой раме;
• затягиваем все болты, крепящие тормоз к задней либо передней вилке;
• проверяем затяжку винтов на втулке колеса;
• настраиваем подвижную и статичную колодки;
• ослабляем болты, держащие тормозную машинку с колодками;
• зажимаем ручку тормоза (если вам нет, кому помочь, тогда зафиксируйте рукоятку на руле при помощи веревки);
• после этого, колодки должны пристроиться под диск;
• закручиваем винты.

Настройка v brake ободных тормозов

В настоящее время на горных велосипедах широко используется тормозная система v-brake, поэтому мы расскажем на ее примере, как осуществляется регулировка тормозов велосипеда в случае с ободным тормозом. Настройка других ободных тормозов делается аналогично. Отличие будет состоять лишь в том, что болтики и винтики, которые нужно покрутить, могут находиться в других местах. А подход во всем один (даже в случае с дисковыми тормозами).

Итак, основное правило — колодки должны быть параллельны ободу. Зазор между колодкой и ободом должен быть 1 мм. И обе колодки должны располагаться симметрично.

Схема работы

Принцип действия системы основан на использовании силы трения, возникающей в процессе взаимодействия тормозных колодок и обода колеса.

Конструктивно любая ободная система включает:

• парные рычаги на переднее и заднее колесо;
• колодки торможения изготовленные из плотной резины;
• рукоятки управления;
• тросики соединяющие все составные элементы;
• кожухи тормозных тросов.

Схема работы комплекта достаточно проста. При физическом воздействии на рукоятку управления, усилие, через тросики передается на рычаги с закрепленными на них колодками. Происходит зажатие обода колеса между поверхностей колодок. В результате байк замедляется или останавливается. Чем больше сила приложения, тем сильнее зажимается обод, тем быстрее замедляется объект.

В сравнении с другими видами ободные механизмы торможения имеют массу преимуществ: они не дорогие, простые в обслуживании и ремонте, имеют высокую степень модуляции, практически не оказывают вредного воздействия на втулки и спицы колеса.

Вместе с тем, данная конструкция имеет ряд существенных недостатков, которые рекомендуется учитывать при выборе и приобретении байка.

Настройка и регулировка ободных тормозов v brake на велосипеде.

В подавляющем большинстве случаев на бюджетных велосипедах, прогулочных и детских велосипедах устанавливают v brake. Это ободные тормоза с приемлемой мощностью и модуляцией ― не осуществляется блокировка колеса.
Перед началом работы необходимо обеспечить себя следующим инструментом: шестигранник на 5 мм и 3 мм, отвертка, а также плоскогубцы.

Особенности настройки v brake:

• расстегнуть сами тормоза;
• основное требование ― выставить колесо в ровную позицию;
• вернуть все в исходное положение;
• затягиваем трос при помощи шестигранника и плоскогубцев;
• если ход ручки большой, тогда требуется еще больше подтянуть трос и усилить сами тормоза;
• проверяем обороты колеса ― ход должен быть свободным. Бывает, когда слышно терние, тогда в этом случае стоит отрегулировать сами спицы;
• если одна тормозная поверхность v brake ближе к ободу, чем другая, берем отвертку и отпускаем или закручиваем отжимные колодочные винты.

Выше были представлены краткие инструкции для тех, кто любит закрепить свои знания не только при помощи видео, но и в текстовом формате. Тормоза велосипеда, виды, настройка ― присутствуют в этой статье.
Каждая тормозная система сопровождается ознакомительной инструкцией, особенно сложные ее виды ― гидравлический вариант. Для них существуют ограничения в подборе жидкости и если не соблюдать советы, то халатное отношение и заливка чего попало приведет к получению травмы и нервному стрессу. Если нет желания посещать травматолога ― придерживайтесь правил.
Любой из типов тормозов со временем изнашивается и подлежит замене. Практика показывает, что менее уязвимы дисковые модификации, которые могут прослужить достаточно долгое время. Если неправильно их отрегулировать, то индекс зажима между передним и задним тормозом будет разным. Кто-то скажет, что причина в длине троса, так как передняя часть в два раза короче задней.
Если тросик закрыт не полностью, то старайтесь его смазывать. Дело в том, что внутри резиновой шланги есть стальная трубка, которая отвечает за плавное и свободное скольжение троса. Со временем она ржавеет, а это приводит к разрывам и его расплетению и чтобы такого нюанса избежать, желательно нанести немного капель машинного масла либо солидола на него.

Достоинства и недостатки

Как и у любых систем, у ободных тормозов имеются как плюсы, так и минусы. Т.к. большинство спортсменов, использующих ободные тормоза, используют V-Brake систему, то стоит рассказать о достоинствах и недостатках именно этой конструкции.

Среди наиболее главных преимуществ можно выделить следующие пункты:

• Несложная конструкция. В случае необходимости легко заменяются и ремонтируются. Из-за широкого распространения в бюджетных моделях велосипедов, их можно найти практически в любом велосипедном магазине;
• Благодаря своей простоте имеют малую цену. Для начинающих велосипедистов, с небольшим бюджетом – отличный вариант;
• Имеют небольшой вес. Минимальная нагрузка на спицы и втулки велосипеда;
• При продолжительной работе слабо нагреваются.

Если говорить об обратной стороне V – образных тормозов, то можно отметить несколько нюансов, а именно:

• При изменённой геометрии колеса, например, в случае восьмёрки. Вследствие этого, во время движения, колодки могут задевать колесо и будет происходить постепенное торможение;
• Если в солнечную и сухую погоду они достаточно хорошо выполняют свою функцию, то в дождливые сезоны, когда везде много грязи, такого не скажешь. При попадании грязи или воды на колодки тормозной системы велосипеда, чувствительность при торможении будет снижена. Это может повлечь за собой опасные ситуации;
• Достаточно быстро приходят в негодность при активной или экстремальной езде;
• По сравнению с дисковыми, требуют больших усилий при нажатии на тормозную ручку;
• Из-за особенностей конструкций большинства современных велосипедов, возможность установить на них V – образные тормоза просто-напросто отсутствует.

КАК НАСТРОИТЬ ДИСКОВЫЕ ТОРМОЗА НА ВЕЛОСИПЕДЕ: ИНСТРУКЦИЯ

Настройка дисковых тормозов на велосипеде не есть сложным процессом. Сейчас сами в этом убедитесь. Давайте выясним, как настроить дисковые тормоза на велосипеде самостоятельно, не обращаясь за помощью к специалистам:

1. Закрепив колесо, следует отцентровать калипер по отношению к ротору посредством подбирания и установки между креплениями на раме и калипера шайб различной толщины, что есть в комплекте.
2. Положение калипера изменяется от того, насколько сильно затягиваешь болты. Соответственно толщину и количество шайб нужно будет подбирать до доли миллиметра.
3. В случае, когда ротор соприкасается с обеими колодками и происходит трение, колодки нужно развести. Для этого, слегка выкрутите специальный шестигранник на калипере, при этом тормоза станут срабатывать позже.
4. Если вы хотите добиться меньшего хода тормозной ручки, шестигранник нужно вкрутить. Возможно, дело в неровном тормозном диске, который придется выравнивать.
5. Во время проведения робот не стоит переворачивать велосипед, чтобы избежать попадания воздуха в систему. Также не нажимайте ручку, если в системе нет масла, а ротор не стоит между тормозных колодок, иначе они сожмутся, после чего придется снимать калипер и разжимать тормозные колодки отверткой.
6. Когда все операции завершены, еще раз подтягиваем все болты. Проверяя роботу, внимательно следим, чтобы тормозной диск не перекашивался и не смещался во время нажатия на тормозную ручку.

РЕГУЛИРОВКА МЕХАНИЧЕСКОГО ДИСКОВОГО ТОРМОЗА

1. Поскольку механические дисковые тормоза более чувствительны к смещению оси колеса, болты или эксцентрики стоит затягивать непосредственно сидя на велосипеде или прижимая передний амортизатор. В противном случае в дальнейшем, совершая небольшие прыжки, при езде может появиться трение ротора о колодку.
2. Сильно прикручиваем переходник. Калипер устанавливаем, используя инструкции приведенные выше. Одну из колодок выдвигаем посредством вкручивания на пол оборота винта, что регулирует ее положение.
3. В тормозных системах Hayes, перед выполнением этой операции, нужно выкрутить блокирующий шестигранник, а после того, как вся настройка будет завершена, вернуть в исходное положение.
4. Аккуратно прижимаем калипер к ротору, чтобы его плоскость совпала с плоскостью неподвижной колодки.
5. Затем попеременно подтягиваем болты крепления калипера. Действия, приведенные выше, проводим с отсоединёнными рубашкой и тросиком. Следите за тем, чтобы плоскость колодки не сместилась относительно плоскости тормозного диска.
6. Затягиваем оба шестигранника и возвращаем регулировочный болт колодки в исходное положение.
7. После этого прокручиваем колесо, проверяя на наличие трения. Если трения нет, статичную колодку можно немного выдвинуть регулировочным болтом и наоборот.
8. Прижимаем подвижную колодку, подтягивая рычаг, к которому крепится тросик. Ротор при этом будет слегка смещаться к статичной колодке, но незначительно!
9. Ставим тросик и рубашку в нужном положении в рычаге, внешняя колодка должна быть прижатой. Слегка притягиваем соответствующий болт.
10. Аккуратно нажимаем на ручку тормоза до начала рабочего хода, от чего трос станет в нужное положение в рычаге. Крепление троса затягиваем и проверяем на наличие трения колодки. Немного закручиваем регулировку на ручке, если колодка трет и наоборот.

Тормоза нужно настраивать так, чтобы регулировка на ручке была выкручена минимально, потому, лучше поправить положение тросика на рычаге калипера. Так резьба ручек будет сохранена от повреждений.

Регулировка ободных тормозов

Регулировка ободных тормозов (практически все современные – это тип V-Brake) очень проста и не требует никаких особых условий. Причём из-за «открытости» механизма обслуживание обычно заключается не в работе с конструкцией, а в замене колодок.

Типы креплений

Перед регулировкой в первую очередь следует удостовериться, что ободные тормоза, действительно, V-Brake. Собственно, ободных типов креплений существует три:

• V-Brake – раздельные рычаги в форме буквы V, соединённые тросом, который удерживается поводком (рубашкой);
• кантилеверные – с дополнительным центральным креплением, от которого трос уходит отдельно к каждой стороне. Фактически, это предшественники V-Brake, отличающиеся более сложным механизмом, но большим просветом, что выгодно для «грязного» катания;
• клещевые тормоза – U-образное крепление, в котором два рычага соединены и «закусывают» обод. Такие модели ослабить сложнее всего.

Кантилеверные тормоза

Разбирается каждый тип по-разному, но подавляющему большинству придётся столкнуться только с первым типом.

Снимаем тормоза

Идём по следующим шагам:

1. Размыкаем тормоза, под усилием извлекая рубашку троса из держателя.
2. Выкручиваем винт крепления к раме.
3. Снимаем тормоза.
4. Выкручиваем винт фиксации колодок, если требуется работа с колодками.

Очень важно на последнем шаге не потерять правильную последовательность шайб. Они идут парами – выпуклой и вогнутой

От их установки зависит дальнейшая регулировка.

Обновление и замена колодок

Самое частое обслуживание – это замена или обновление колодки велосипедных тормозов.

Обновления обычно достаточно после длительного хранения. Поверхность обода и колодки обезжиривается, и, в зависимости от оставшейся толщины резины, снимается её верхний слой, так как он «дубеет» и от мороза при хранении, а также от нагрева при активном торможении.

Сменные картриджи для картриджных тормозных колодок

Реже делается замена колодки. После выкручивания винта поддевается и удаляется старая колодка, а на её место устанавливается новая. Здесь требуется аккуратность при выборе, поскольку единого стандарта нет, и паз для винта может не подойти, да и сама колодка на площадке может не лечь. К счастью, любые проблемы с размером разрешаются с помощью острого ножа. В случае картриджной колодки подрезание скорее всего не будет помогать, но такие случаи достаточно редки.

Если регулировки винта не хватает, требуется укоротить или удлинить тросик. Это делается на самих тормозах. Напротив рубашки, на противоположенном элементе, тросик зажат фиксатором, который откручивается шестигранником. Для этого надо открутить болт фиксатора, подтянуть или ослабить трос, закрутить фиксатор обратно. Лишнюю длину троса можно обрезать, хотя многие оставляют его в скрутке на случай обрывов, хотя практика показывает, что такие «запасы» никому не помогают.

После ослабления или полного выкручивания винтов фиксации колодок они могут быть сдвинуты в любом направлении.

Выкрученный винт фиксации колодок

Эту регулировку следует делать, не снимая колес, чтобы чётко разместить колодку. Итак, как должна встать колодка:

• Колодка должна быть на уровне обода, ни на миллиметр не выходя за него.
• При проверке на просвет с любой стороны колодка должна быть и в положении торможения, и в разомкнутом положении параллельна ободу.
• При прокручивании колеса колодка должна прижиматься точно по вектору вращения – отклонение от него приведёт к повреждению тормозов.

После установки колодок в соответствии с этими условиями винты закручиваются, тормоза проверяются.

Средний уровень: настройка на велосипеде дисковых тормозов с механическим (тросовым) приводом

Перед наладкой любых дисковых тормозов следует проверить:

• точность установки оси колеса в дропаутах (посадочных местах) и усилие зажатия втулки в раме/ вилке;
• равномерность затяжки тормозного диска (ротора) и корпуса тормозного узла;
• отклонение формы ротора от вертикальной плоскости (при необходимости выровнять ротор разводным ключом).

Технология, включающая пункты, как отрегулировать дисковые механические тормоза на велосипеде, состоит в следующем:

отсоединить приводной тросик от тормозной машинки (калипера);
отпустить два винта крепления калипера к корпусу тормозного узла;
выдвинуть неподвижную колодку (располагается ближе к спицам колеса) с помощью болта, расположенного с внутренней стороны калипера;
прижать калипер так, чтобы статичная колодка соприкасалась с ротором;
завернуть винты крепления калипера к корпусу тормозного узла (внимание – плоскость колодки не должна сместить от плоскости ротора);
вращая соответствующий винт, добиться минимального зазора между неподвижной колодкой и ротором;
вращая рычаг, к которому крепится трос, удостовериться, что в зажатом положении ротор не перекручивается, а равномерно изгибается по направлению к статичной колодке (в случае несоблюдения требования, следует повторить настройку калипера);
установить и зафиксировать трос.

После выполненной настройки рабочего узла дисковых тормозов следует отрегулировать момент схватывания, вращая регулировочные барабаны возле тормозной ручки и калипера.

Источник
