РЕМОНТ ПЬЕЗОФОРСУНОК BOSCH COMMON RAIL

Соответственно эти детали после обработки показаны на рисунках 3, а и 3, б.

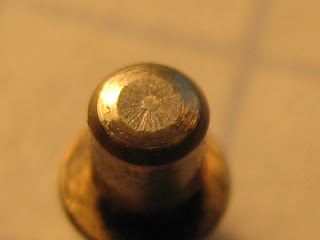

Изнашивается (рис.5) и торцевая поверхность грибка закрывающая и открывающая проток топлива из зоны высокого давления через жиклер в дроссельной пластинке.

Рис. 5

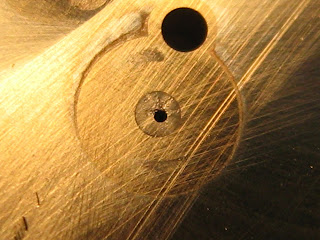

Очень существенны износы на поверхности самой дроссельной пластинки со стороны управляющего клапана (рис. 6).

Рис. 6

Есть на дроссельной пластинке кольцевая поверхность износа и со стороны распылителя (рис.7).

Рис. 7

Как правило, следы износа видны и на торце втулки распылителя (рис.8).

В случае заметных износов (рис. 9) на запорном конусе иглы распылителя, т.е. при появлении кавитационных дефектов и, как следстие, увеличении площади контакта поверхностей иголки и корпуса, что, как правило, вызывает образование капель на носике распылителя при статическом давлением и на работающей форсунке, восстанавливается герметичность контакта названных поверхностей и производится коррекция профиля конуса иголки (рис.10).

22 комментария:

Слежу за Вашими публикациями не первый год. Очень интересно.Очень интересно. Желательно еще проверить работоспособность на машине. Да и распылители в этой форсунке играют большую роль.

Спасибо за оценку.
По вопросу распылителей. Слышал, что на названных форсунках распылители текут, и это, как я понял, при статическом давлении. Так может быть это особенности конструкции? На тех форсунках, что я разбирал, состояние запорных конусов распылителей было отличным. Известно, что пружина на иголке распылителя в форсунках CR для работы распылителя не нужна. Она прижимает иголку к корпусу распылителя, чтобы при неработающем двигателе солярка не вытекала в камеру сгорания, а подъем и опускание иголки происходит за счет энергии сжатого топлива. А пружинка там не очень впечатляет.

Именно при малом (200 бар) давлении в статике выявляется такая неприятная вещь — всем известные плевки белого дыма на холостых.

Если предположить, что сняв и разобрав форсунку, вы не найдете на её деталях сколь либо заметных износов, то это наверно сбои (срывы) в электрогидравлической системе впрыска при малом давлении и низких оборотах.

Оно все давно восстанавливается, но какой ресурс у вашего восстановления? И какие результаты до и после. У меня лучший результат это обратка на 5 кубов больше чем у нового клапана, и пробег 50тык. Но это надо поебаться изрядно, и подачу вогнать и код присвоить.

Ремонт на продажу — пойдет, под коммерцию типа спринтер\крафтер я такое не ставлю..

Не буду кривить душой, статистики, пока, по этому вопросу нет. А вот то, что ресурс вашего ремонта небольшой, так это уже ваши проблемы. Я же не знаю, что вы там с ними делаете. Я знаю то, что если восстановить геометрию изношенной поверхности и её качество будет не хуже чем у нового изделия, а рабочие зазоры, в частности то же расстояние от торца штока клапана до дроссельной пластинки останется неизменным, то почему этот узел должен работать меньше нового? И не так уж много там надо «е…ться».

В теории все конечно так, но как на самом деле дела обстоят у вас, какие показатели оратки на максималке 1600бар — 565u

Сегодня очень долго смотрел на внутренности забракованной форсунки пьезо DENSO и думаю, что вернуть её к жизни вполне реальная задача. Износы там и в микроскоп то разглядеть не просто.
Пока про обратку форсунки пьезо BOSCH на 1600 бар ничего не скажу.

Парни все правильно. Обратка при таком ремонте как у новой. А ходят они при правильном ремонте и правильной регулировке свыше 100.000. У нас таких машин много. главное что бы не Турция металл был! А новые Турецкие и через 10.000 вылетают. Были прецеденты.

Алексей доброго дня. Не подскажите пожалуйста углы рабочей фаски на управляющем клапане, что на рисунках 3а и 3б и сопрягаемой поверхности в пластине на рис 4. Пробовал вымерять с помощью БМИ-1 клапан 84 градуса. Так ли это? Заранее благодарен за ответ

Как это ни странно, но угол запорных конических поверхностей или как вы его называете «угол рабочей фаски на управляющем клапане» я не мерил. Мне, для создания метода восстановления герметической плотности названного сопряжения это не понадобилось. Тем не менее, хочу сказать, что угол этого конуса, даже при визуальной оценке, наверняка не 84 градуса. Это очень мало, по логике, он там должен быть градусов 120.

Метод восстановления продадите?

Если хотите что бы я вам помог в этом вопросе, пишите мне лично и первым делом кто вы, откуда и чем занимаетесь? Здесь есть мой email. Правда, пока, если честно, тиражировать свои методы, у меня большого желания нет. Внешне это выглядит достаточно просто, но только внешне. Ко всему этому нужны голова и руки.

Вы пишите:
«Я знаю то, что если восстановить геометрию изношенной поверхности и её качество будет не хуже чем у нового изделия»
А потом:
«Как это ни странно, но угол запорных конических поверхностей или как вы его называете «угол рабочей фаски на управляющем клапане» я не мерил. Мне, для создания метода восстановления герметической плотности названного сопряжения это не понадобилось.»
Ну, вы волшебник прям таки!
Открою вам секрет — чтобы получить ресурс и параметры нового распылителя или клапана нужно не «корректировать профиль иголки под изношенный корпус» (как вы любите писать) а восстановить все! рабочие поверхности до заводских геометрических размеров т.е разность углов конусов, диаметр этих же конусов, чистота и тд. Так вот касательно разности углов конусов — эта величина строго определенная с точностью до нескольких минут (у боша в пределах 5 минут) от этой разности зависит ширина пояска контакта и соответственно ресурс. Герметическую плотность вы получите, но с вашей методикой «на глаз» с точностью +- пол градуса (в лучшем случае) будет разный ресурс и параметры. И еще, если распылитель не капает и «пукает» это еще не говорит о том, что он правильно работает и тем более соответствует новому.
Сможете сделать пару десятков распылителей, чтобы они были полностью идентичны, как новые? Только не на словах, а на стенде. А забыл, вы со стендами не дружите.

Качество восстановленной поверхности может быть «не хуже чем у нового изделия» потому, что восстановленная поверхность это продукт ручной работы и тут все в ваших руках. Например, плоские поверхности можно довести до такого состояния, что они будут притягиваться друг к другу на межмолекулярном уровне.
Ну не мерил я угол «запорных конических поверхностей»… Если это кого-то спасет, могу померить. В институте есть продвинутый электронно-измерительный комплекс.
А я вам секрета не открою. Я уже много раз писал, что мы не производим новые распылители, а тем более электрогидравлические пьезофорсунки. Мы это не сделаем, да и вы тоже. Мы ремонтируем те форсунки (распылители), которые изначально были хорошими и соответствовали всем предъявляемым к ним требованиям. Прошло время и с ними произошли определенные изменениями и мы, по возможности, возвращаем им исходное состояние новых форсунок (распылителей). Все эти «строго определенные разности углов конуса с точность до нескольких минут» остаются строго определенными в течении пары недель работы двигателя, а остальные пару лет до ремонта он ездит уже без этой «строго определенной разности» до тех пор покуда из выхлопной трубы солярка не потекет.
Дружу я со стендами. Просто всякий стенд нужно ещё комплектовать своими мозгами, а не рассчитывать на то, что его электронная начинка вам их заменит.

Источник

Ремонт пьезоэлектрических форсунок Bosch CommonRail.

Несмотря на продвижение новых технологий в системе топливного впрыска, пьезофорсунка в настоящее время не является самым совершенным устройством для дизельного двигателя с применением системы Common rail. По недавно принятым условиям экологии форсунка с пьезо элементом отстала от новейшего поколения, вернувшегося обратно к электромагниту. Но до недавнего времени преимущество пьезофорсунок было не только в их быстроте работы, но и в качественном распылении топлива, которое обеспечивает именно пьезоэлемент. Устройство и принцип работы пьезофорсунки не настолько сложен, как кажется изначально, для профессионалов дизельного сервиса имеющих не только теоретические знания, но и обладающих специализированным оборудованием для точной диагностики и ремонта форсунки пьезо.

На данный момент многие дизельные сервисы предлагают купить новую, бывшую в употреблении или восстановленную форсунку, а также сделать диагностику и произвести ремонт пьезофорсунки в Москве и других городах РФ. Ремонт пьезофорсунки возможен, но только при условии исправного пьезоэлемента.

Официальный ремонт пьезофорсунок

На конец 2020 года компания BOSCH так и не предоставила технологию ремонта форсунок с пьезоэлементом, а также не поставляет запасные части на данные форсунки. Хотя от представителей компании уже два года слышны обещания, и это с учётом того, что эра использования пьезоэлемента в форсунках разменивает десятилетие. Компания производитель лишь отнекивается, что они якобы разрабатывают технологии ремонта.

Но пока производители разрабатывают технологии, в России на большинстве дизельных сервисах уже во всю чинят эти форсунки.

Пьезоэлектрические форсунки Bosch CommonRail.

Cтремительное развитие технологий открывает дорогу более практичным и экологически чистым изобретений. Более эффективной оказалась система впрыска, где за один рабочий этап форсунки, топливо разделяется на максимально возможное количество микропорций. Для этого производителям необходимо увеличить скорость срабатывания управляющих и исполнительных механизмов форсунки. С этой целью и была сконструирована пьезокерамическая форсунка, которая работает в четыре раза быстрее традиционной электромагнитной.

Ремонт форсунки пьезо

Считается, что ремонт пьезофорсунок один из самых сложных в дизельных системах, из-за того, что не каждый сервис может позволить себе приобрести сертифицированное оборудование, которое стоит не малых денег и для его окупаемости необходимо иметь определённый объём. А также являясь авторизованным сервисом и обладая необходимым сертифицированным оборудованием, а также обновляемым программным обеспечением для диагностики топливных систем BOSCH, для проверки форсунок с пьезоэлементом, позволяющих диагностировать их по заводским параметрам, данные организации не имеют права их ремонтировать.

Но русский человек никогда не упустит шанс заработать лишние деньги и осуществляет ремонт и восстановление пьезофорсунок. Итак ниже по порядку что для ремонта надо и как его делают.

Оборудование для диагностики пьезофорсунок

Отличие при ремонте пьезофорсунок на сертифицированном оборудовании и аналогами китайско-турецко-российского производства не только в правильности считывания данных при диагностики, количеством проверяемых режимов работы, но и в обновлении программного обеспечения, обеспечивающего достоверную проверку по специальным тест-планам от производителя форсунок.

К примеру, диагностика на сертифицированном оборудовании пьезофорсунок длиться более часа, не считая подготовку стенда к работе, а на аналогах около 15-30 минут, так как не включают в себя полный цикл проверки при котором выявляются скрытые неисправности (секреты пьезофорсунки) не говоря уже о послеремонтных настройках. Аналоги также не могут выдать не только точные измерения, но и сравнительную характеристику, заложенную заводом-изготовителем. А проверить досконально сам пьезоэлемент форсунки можно только на специализированном стенде, оборудованным дополнительным комплектом для диагностики пьезофорсунок, который достаточно дорогостоящий. В России такое оборудование имеет малое количество дизельных сервисов, даже в Москв, подобное оборудование применяют только несколько официальных BOSCH центров по ремонту топливного оборудования.

О «победном шествии» систем непосредственного впрыска топлива говорить не будем — наговорились. Поговорим о небольшой конкретике: о насосе-форсунке, которые уже успешно применяет не только фирма Mitsubishi, но и BOSCH. Для наглядности посмотрим на фото:

Здесь показаны насос-форсунки разных поколений, если так можно сказать. Слева — «вчерашний день», это насос-форсунка с электромагнитным клапаном. Справа «день сегодняшний», насос-форсунка с пьезоэлектрическим клапаном модели PPD 1/1.

Именно о ней и поговорим. Но для начала приведем сравнительные характеристики этих двух типов форсунок, откуда станет понятным причина перехода на насос-форсунки нового поколения.

За счет применения композитных материалов и уменьшения размеров плунжера повышено быстродействие и точность работы: диаметр плунжера

в НФ ( насос-форсунке) с электромагнитным клапаном=8мм, а в НФ с пьезоэлектрическим клапаном диаметр плунжера намного меньше и равняется 6.35мм. Но не это главное, другое: быстродействие пьезоэлектрического клапана в 3 — 5 раз превосходит быстродействие клапана с электромагнитным управлением.

Как мы знаем, система управления таких насос-форсунок может предусматривать несколько так называемых «дополнительных впрысков». Так вот, НФ электромагнитного типа может осуществлять их до 2 едениц. НФ пьезоэлектрического типа — тоже, но с таким приятным «нюансиком» — время и количество дополнительных впрысков топлива может варироваться как по числу, так и по времени:

,- то есть, система управления теперь может управлять и количествами дополнительного впрыска топлива и временем между ними, в зависимости от условий работы двигателя. Если по условиям работы требуется после основного впрыска сделать только один дополнительный впрыск — так и делается. Если больше — это тоже в силах системы управления. Кроме того, если по тем же условиям работы требуется сократить или удлиннить временной разрыв между дополнительными впрысками — система управления способна это осуществить.

Насос-форсунка электромагнитного типа в силу своих конструктивных особенностей практически не способна изменить объем топлива для «пилотного» впрыска , он равняется приблизительно от 1 до 3 мм3. Насос-форсунка пьезоэлектрического типа стала «умнее», и в зависимости от требуемых условий может менять объем «пилотного»впрыска, правда, с одним только ограничением — минимальный объем может составлять не менее 0.5 мм3. Кроме того, если НФ электромагнитного типа может осуществлять только один «пилотный» впрыск, то НФ пьезоэлектрического типа в зависимости от условий работы может делать их до 2 едениц, и притом — изменяемых по времени и объему.

Точность и, значит, качество работы определяется еще и условиями управления подачей топлива. НФ электромагнитного типа для этого использует гидромеханику, при помощи компенсанционного поршня, а НФ пьезоэлектрического типа использует электронное управление посредством пьезоэлектрического клапана.

Ну вот, теперь мы подошли к самой конкретике — к самому пьезоэлектрическому клапану.

Греческий язык нам подсказывает, что слово «пьезо» означает «давить, давлю». Обычно пьезоэлементы применяются в датчиках давления. При воздействии давления на обкладках пьезоэлемента появляется разность потенциалов, которую можно измерить и использовать при дальнейших расчетах. В нашем же случае применяется так называемый «обратный пьезоэффект», когда при приложении напряжения к пьезоэлементу изменяются его геометрические размеры:

(металические обкладки на рисунке не показаны)

При отсутствии напряжения пьезоэлемент имеет один геометрический размер, при подаче на него напряжения — другой. Приращение (изменение) длины пьезоэлемента прямо пропорционально прилагаемому напряжению:

Разбирающийся в электронике человек сразу же задаст такой вопрос: — Уважаемый, а насколько произойдет приращение длины пьезоэлемента при подаче на него напряжения? Хватит ли этого приращения для управления чем-либо? И хитро так улыбнется. Все правильно, не хватит. Толщина одного элемента пьезопривода приблизительно равняется 0.08мм, а приращение составит всего около 0.11 — 0.16%. Этого мало. И поэтому, например, что бы получить перемещение около 0.05мм требуется делать «наборный блок» из пьезоэлементов. Такие блоки получили название PIEZO-STACK, где отдельные пьезоэлементы разделены между собой металическими прокладками, служащими для подвода к ним напряжения.

Но и этого — мало! «Рабочий» ход пьезопривода приблизительно равняется 0.05мм. Нам же по техническим условиям нужно иметь ход перемещения около 0.09 — 1.1мм. Для «выравнивания» этого несоответствия и был придуман так называемый рычажной мультипликатор со специально подобранным передаточным отношением. Все, теперь «механическая» задача решена, дело осталось за малым: создать требуемое электронное управление для всего этого придуманного.

На фото: насос-форсунка с пьезоприводом (стрелка).

Книги по ремонту автомобилей

Как ремонтируют пьезофорсунки

Алгоритм ремонтного процесса состоит из следующих этапов:

1. Обязательная предварительная диагностика по всему циклу проверки, состоящей из диагностики электрической части форсунки (самого пьезоэлемента), герметичности форсунки (управляющего клапана) и тесты на подачу (включающий в себя и тест на каплю с распылителя). Испытания производятся на разных режимах работы, что занимает долгое время.
2. Полная разборка форсунки и мойка в ультразвуковой ванне, а также специальными химическими реактивами.
3. Замена необходимых запчастей.
4. Сборка и регулировка форсунки на специальном оборудовании.
5. Диагностика на стенде по определённому тест-плану. Если что-то не в порядке, происходит разборка и регулировка по стандартному процессу.
6. Получение IMA кода, для последующей прописке его в ЭБУ автомобиля.

Во всем вышеперечисленном процессе должно быть всё понятно, кроме фразы: “ Замена необходимых запчастей ”, потому как я уже говорил выше – запасные части на форсунки с пьезоэлементом закрыты для поставки (хотя время от времени всплывают новые распылители и клапана). Так откуда берутся эти запчасти?

Всё дело в том, что клапана и распылители восстанавливают, а регулировочные шайбы точат и шлифуют как в России, так и в некоторых других странах (Турция, Китай и т.д.)

Как восстанавливают клапан пьезовой форсунки

Для восстановления клапанов уже давно продаются специальные шлифовальные станки, в основном работающие на вибростоле. Притираются рабочие кромки клапана и седла клапана. Из-за высокой прецизионную точности это сделать довольно сложно, так как буквально микрон отклонения повлияет на работу форсунки. Только представьте, что ширина пояса плунжера в верхней части одна десятая миллиметра, т.е. 100 микрон, и вот этот поясок необходимо притереть, соблюдая угол. При неточном восстановлении топливщики пытаются «задушить» параметры путём регулировки.

Как восстанавливают распылитель пьезовой форсунки

Распылитель на минитокарном станке притирают, обрабатывается конец иглы и седло самого распылителя. Продуваются сопла распылителя. Существует мнение, что распылитель притирать нельзя из-за цементированной поверхности, якобы срезается слой цементации и место притирки становится условно говоря мягким, что намного уменьшает жизнь форсунки. Моё мнение, что в этих местах просто создаются микротрещины и выбоины.

Разборка и прочистка форсунки

После того, как была определена дефектная деталь, её необходимо разобрать для ремонта. Осуществляется это довольно просто, после того, как отвернули гайку — крепим элемент в тисках (без сильного зажима, чтобы не деформировать корпус) и лёгким постукиванием выбиваем распылитель. Далее снимаются все внутренние части — переходной элемент, регулировочный дроссель, блок распылителя и магнитоэлектрический контакт.

После разборки необходимо провести тщательную чистку каждого элемента. Для этих целей лучше всего использовать специализированную промывочную жидкость. Если же её нет под рукой — чистую солярку или ацетон. Необходимо полностью удалить нагар и любые загрязнения. На финальном этапе в чистом дизтопливе споласкивается сам корпус, гайка и распылитель. Также потребуется просушка — для этих целей оптимально использовать сжатый воздух из компрессора или просто сухую ветошь.

После проведения работ нужно замерить форсунку на мультиметре, если значения в пределах нормы — её можно собирать и ставить обратно. Вполне вероятно, что вышел из строя распылитель, в этом случае его необходимо заменить. Кстати, с нового элемента нужно полностью удалить заводскую смазку, иначе добиться нормальной работы не получится.

Последний этап — обратная сборка детали и её установка. Не рекомендуется сразу сильно затягивать гайки, так как после установки и проверки может потребоваться повторный демонтаж. Собранную форсунку проверяют на соответствие всем характеристикам — правильной «обратке» топлива, корректному распылению, герметичному закрытию и так далее. Если проблем не обнаружено — полностью закручиваем гайку и устанавливаем форсунку на движок, предварительно проведя калибровку.

Ориентировочная цена ремонта пьезофорсунки

В 2020 году восстановление пьезофорсунок в среднем стоило порядка 7000-9000 рублей (из них порядка 3500-4000 это оплата за работу, остальная разница – запчасти). Стоимость ремонта форсунок зависит от количества факторов, привёдших её в негодность. Так форсунка может пройти следующие виды ремонта (смотри ниже):

— Разборка-чистка-замена клапана и распылителя-сборка-регулировка

По поводу проблем с пьезоэлементом, как я указывал выше – форсунка считается полным мусором, единственное, что можно сделать – пересыпать запчасти в другой корпус с рабочей пьезой.

Регулировка после самостоятельного ремонта

Нужно отметить, что в некоторых случаях деталь не будет сразу же корректно функционировать — необходима калибровка. Делается это при помощи смены регулировочных шайб, желательно заранее запастись шайбами разной толщины. Например, если давление срабатывания ниже — ставим более толстую шайбу и наоборот. Можно взять за правило, что для увеличения давления на 10 кгсм, берётся шайба на 0,1 мм меньшей толщины. Диаметр должен быть таким же, как и у ранее установленных.

Также стоит отметить, что на этапе разбора форсунки нужно внимательно осмотреть нажимную пружину и, если она выработала свой ресурс, заменить её. В противном случае можно ожидать протекания топлива. Также в обязательном порядке меняются все уплотнительные кольца. Без проведения этих работ калибровка не будет иметь смысла. После регулировки изделие можно ставить обратно на двигатель.

Пьезо форсунки дизель — ремонт или покупка новой

Ремонт пьезофорсунок BOSCH в России осуществляется несколькими способами, многие из которых не позволяют добиться желаемого качества по восстановлению, из-за чего среди автолюбителей ходит молва, что лучше купить новую пьезофорсунку, чем ремонтировать свою старую. Итак, рассмотрим варианты ремонта и лжеремонта форсунки, оборудованной пьезоэлементом:

• Чистка пьезофорсунок ультразвуком, самый распространённый миф о том, что чистка ультразвуком восстановит работоспособность форсунки. Ни один производитель пьезофорсунок не даёт рекомендаций при обслуживании топливной системы проводить периодическую чистку ультразвуком или замачивания в химических реактивах, так как подобная чиста отбивает грязь лишь с поверхности, но не имеет никакого эффекта внутри и для работы форсунки.
• Ремонт пьезофорсунок BOSCH своими руками, такой ремонт предлагается осуществить на просторах интернета, где рассказывается о том, что любой автолюбитель может раскрутить форсунку, предварительно пометив как стоят гайки, и после разборки почистить в ультразвуке все детали, собрав их в том же порядке, как разбирались. Такой вид ремонта вызывает просто улыбку, так как тронув любое звено в форсунке, сразу сбиваются настройки геометрии и собранная форсунка в лучшем случае будет подавать абсолютно неправильные порции, что может привести к выходу из строя двигателя внутреннего сгорания.
• Реставрация пьезофорсунок, при которой происходит чистка и частичная шлифовка деталей форсунки, а именно распылитеь и клапан для пьезофорсунки, которые подвергаются механическому воздействию абразивных материалов, таких как наждачная бумага, алмазная паста и прочие, на китайских сайтах даже предлагаются притиры для форсунок common rail пьезо. После такой шлифовки форсунки собираются и регулируются до заводских параметров. Нельзя сказать, что такой способ ремонта пьезофорсунки не имеет место находится на рынке авторемонта в России, так как многие автолюбители при продаже автомобиля просят сэкономить деньги, так и заявляя на сервисе — автомобиль на продажу. Этот способ продлевает жизнь форсунки на несколько недель, а в исключительных случаях и на несколько месяцев, но не более.
• Ремонт пьезофорсунок бош, который включает в себя частичный ремонт, что удешевляет общую стоимость. При осуществлении этого ремонта, пьезофорсунку предварительно диагностируют на стенде с применением дополнительного оборудования для пьезоэлементов, где в первую очередь осуществляется тест проверки сопротивления пьезофорсунки. Если с основным элементом всё в порядке, форсунка диагностируется по определённой схеме на различных режимах работы, где выявляются «больные» места (слив, подача, предвпрыск и другие). По окончанию диагностики производится дефекация и заключение о возможности частичного ремонта, замена распылителя или клапана, для приведения форсунки в рабочее состояние.
• Восстановление пьезофорсунок является не только одним из самых дорогих ремонтов, но и также самым качественным, при котором форсунку не только приводят в состояние рабочих характеристик, предусмотренных заводом изготовителем, но и также меняют все изношенные детали, в том числе и набор регулировочных элементов. Данная форсунка по сути является такой же, как и новая и попадает под использование гарантийных обязательств.

Как отремонтировать форсунки на дизеле

В некоторых случаях возможен ремонт форсунок своими руками, но механизмы брендов Бош и Делфи, а также детали с элементами Common Rail, придётся ремонтировать в специализированных мастерских. Восстановление таких узлов потребует специализированного и дорогостоящего оборудования и компьютерной диагностики, подобное оснащение невозможно найти в гаражном товариществе.
Что касается механических форсунок, то их вполне можно отремонтировать своими руками. Нужно учитывать, что проблема может быть в неплотном прилегании иглы к седлу распылителя (из-за износа нажимного штифта). Также стоит брать во внимание износ отверстия. Эти дефекты не дают добиться нормального прилегания, а потому деталь нужно восстанавливать. Вначале обозначим основные моменты:

1. Для ремонта придётся снять деталь. После осмотра нужно заменить распылитель, проставку и нажимной штифт. Также на этом этапе рекомендуется провести развёртку и установку новой нажимной пружины.
2. Герметизация и плотное прилегание достигается за счёт качественно обработанных поверхностей, а потому напрямую зависит от завода-изготовителя (не покупайте детали в точках без лицензии).
3. Отверстие в направляющем канале, где ходит игла распылителя, имеет зазор и не имеет уплотнителей. Излишки топлива могут попадать на месторасположение пружины.
4. Лишнее дизтопливо возвращается в бак через специальный канал обратного слива, а потому в форсунке должно поддерживаться стабильное давление.

Восстановление пьезофорсунки

Восстановленная (имеется в виду у нормального специалиста) на дизельном сервисе пьезофорсунка обладает теми же техническими характеристиками, что и выпущенная на заводе, при этом в 2 раза дешевле новой форсунки. Такому восстановленному изделию, при условии замены всех изношенных деталей, присваивается индивидуальный код и даётся гарантия до 12 месяцев, без ограничения пробега.

По предварительному согласованию с клиентом можно удешевить стоимость восстановления форсунки, произвести её частичный ремонт. В этом случае гарантия на дальнейшую работоспособность узла уменьшается. При частичном ремонте стоимость уменьшается в три раза по отношению к новой, но никто не знает, каким ресурсом обладают старые, не заменённые детали. Из опыта работы (а он насчитывает уже более 15 лет в ремонте дизельных систем) такой способ ремонта, как игра в рулетку, может ещё годами служить, а может и в ближайшее время выйти из строя.

Все вышеперечисленные условия действуют при исправном пьезоэлементе, основной детали в пьезофорсунке, без которого она не сможет работать. Оборудования для определения когда выйдет из строя пьезоэлемент пока не существует.

Сколько времени диагностируется и ремонтируется пьезофорсунка

Диагностика пьезофорсунки в среднем занимает более одного часа только обкатки на стенде, без предварительной подготовки, а если сразу приступить к ремонту, то в течении одного рабочего дня форсунка пройдёт полный комплекс по восстановлению. Большую часть времени занимает поиск запчастей, поэтому мы стараемся пополнять склад запасных частей на пьезофорсунки (клапана, распылители и прочие комплектующие), ускоряя тем самым ремонт в пределах одного дня.

Доверяйте ремонт пьезо форсунок дизеля не только профессионалам, а именно тем дизельным центрам, которые имеют специализированное оборудование и запасные части, а также не отказывающие в предоставлении гарантийных обязательств.

Что надо знать о форсунках Common Rail?

Электромагнитные форсунки Bosch

Они разбираются и сравнительно просты в ремонте. Стоимость восстановления одной форсунки около 100-150 долларов за штуку. Выдерживают они 200 000 км. В 1.9 CDTi компании Opel и 1.9 JTD Fiat форсунки способны дожить до 500 000 км. Цена новой форсунки – около 250-300 долларов за штуку.

Alfa Romeo 159 2.0 JTDM, Fiat Punto 1.3 JTD, Kia CEE’D 1.6 CRDi, Mercedes C 220 CDI W202, Opel Vectra C 1.9 CDTI, Renault Laguna II 1.9 DCI, Volvo V70 D5, BMW 320d E46.

Электромагнитные форсунки Delphi

По сравнению с Бош форсунки Делфи значительно более чувствительны к качеству топлива. Они немного дороже в ремонте – около 150-200 долларов за штуку — из-за необходимости кодирования с новым наконечником. Средний срок службы 150 000 км. Стоимость новой форсунки – около 250 долларов.

Dacia Logan 1.5 DCI, Ford Focus 1.8 TDCi, Renault Megane II 1.5 DCI Nissan Almera 1.5 DCI, Hyundai Santa Fe 2.2 CRDi, Kia Carnival 2.9 CRDi, Ford Mondeo 2.0 TDCi III.

Электромагнитные форсунки Denso

Электромагнитные форсунки Denso считаются наиболее качественными. До недавнего времени ощущалась нехватка запасных частей, но в настоящее время большинство из них можно восстановить. Стоимость ремонта около 150-250 долларов за единицу. Цена новой форсунки – около 450 долларов.

Mazda 6 2.0 CD, Nissan Pathfinder 2.5 DCI, Opel Corsa 1.7 CDTI, Mitsubishi Pajero 3.2 DI-D II, Toyota Avensis 2.0 D-4D.
