Тема: Оживление Playme P300 TETRA

Опции темы

Поиск по теме

Отображение

Оживление Playme P300 TETRA

Оживление «окирпичевшихся» в результате проблем при обновлении и т.п. Playme P300 TETRA

Восстановление делается через загрузку программой «DirectUSB» прошивки «D13GD_A7_R_Pantera-HD_160606.elf» (http://pantera-hd.ru/file/Pantera-HD. a_computer.zip) , предварительно выполнив стирание памяти.

Работа с программой «DirectUSB» описана много где в Интернете, поэтому описывать это здесь не буду (более подробно описал в сопроводительном файлике в прилагающемся ниже архиве).

Для входа в загрузочный режим надо зажать левую нижнюю кнопку «С/H» (Город/Трасса), и подключить регистратор к компьютеру. Или, при уже подключённом к компьютеру регистратре — зажать эту кнопку и нажать тонким предметом кнопку «Reset» (в отверствии под слотом карты памяти). Разбирать прибор для отсоединения внутреннего аккумулятора не требуется.

После загрузки этой прошивки (когда экран погас), регистратор отключить от компьютера, вставить в него карту памяти с оригинальной прошивкой с сайта производителя, и перепрошить его как при обычном обновлении. Возможно, после загрузки этой прошивки прибор сразу не захочет включаться кнопкой питания — тогда следует нажать кнопку «Reset». Единственным неудобством будет то, что на «пантеровской» прошивке избражение будет перевёрнуто, и кнопки выбора будут не совпадать (кнопка включения совпадает):

левая нижняя кнопка будет сответствовать «ОК», левая средняя — «стрелка» выбора. Таким образом, когда после включения появится предложение обновить прошивку, левой средней кнопкой выбрать «да», и нажать левую нижнюю кнопку — начнётся обновление.

После прошивки файлом .ELF нет необходимости одевать кредл (держатель с присоской и GPS-модулем), и подключать питание через него — обновиться на родную прошивку можно либо на аккумуляторе (если он заряжен и Вы уверены в нём, но даже если он и «подведёт» — ни чего не поправимого не случится, просто придётся начать всё с начала), либо подключив USB-провод к сетевому адаптеру/заряднику.

Если указанным способом оживить прибор не получается — возможно, имеют место быть «железные» проблемы с регистратором, например плохой контакт в соединительных шлейфах между платами, неисправность микросхемы памяти, и т.п.

Источник

PlayMe P200 TETRA: комплексное обслуживание

Российский рынок автомобильных гаджетов переживает сейчас не лучшие времена. Доллар и евро, подбирающиеся к планке в 100 рублей, взвинчивают цены на импортные устройства. В таких условиях на первый план выходят «комбайны», совмещающие в себе функции продвинутых (то есть вооруженных GPS) видеорегистратора и радар-детектора. Покупать каждое из этих устройств по отдельности выйдет заметно дороже. Проверим, может ли PlayMe P200 TETRA стать палочкой-выручалочкой для того, кому необходим набор качественных автомобильных гаджетов при бюджете, не превышающем 10 000 рублей.

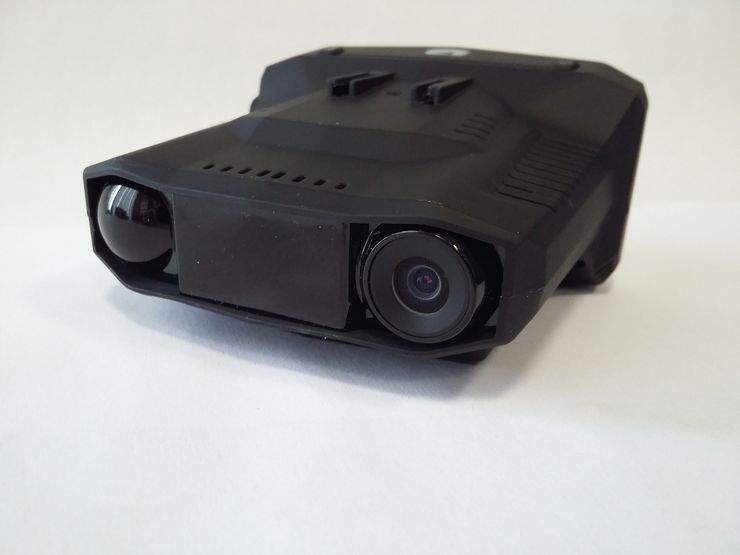

Итак, P200 совмещает во вполне миниатюрном корпусе функционал классического чувствительного радар-детектора и видеорегистратора, снимающего видео в качестве HD. Да, сейчас на рынке можно найти флагманские модели комбо-устройств, ведующие видеосъемку в формате Super HD, однако стоимость таких образцов зачастую находится на уровне трех, а то и четырех минимальных размеров оплаты труда (для справки – с 1 января 2016 года МРОТ в России составляет 6204 рубля). При инсталляции P200 TETRA на стекло машины мы обратили внимание на добротность входящего в комплект аппарата поворотного кронштейна с присоской. Далеко не все из имеющихся на российском рынке «антирадаров» и регистраторов могут похвастать столь непоколебимым «подвесом», позволяющим, к тому же, жестко ориентировать прибор в любом направлении (наш герой может «вертеть головой» на 360 градусов). Другими словами, никаких проблем с «монтажом» устройства и надежностью крепления не возникнет – это существенный плюс.

Хотя, конечно, лавное в автомобильном регистраторе, равно как и комбо-устройстве – качество съемки. Объективности ради, прежде чем лезть в дебри технической документации PlayMe P200 TETRA, мы отсмотрели несколько видеороликов, снятых им на дороге. На наш взгляд, аппарат вполне адекватно выполняет свои функции. Картинка на мониторе получается четкая, номера машин, дорожная разметка и прочие важные и мелкие детали прекрасно читаются. За приличное качество видео отвечает четырехдюймовая КМОП (CMOS)-матрица OmniVision OV4689. И не стоит презрительно кривить губу, читая в «мануале» к P200, что она выдает HD-разрешение «картинки» лишь на уровне 720 p. Все что нужно, она, как уже говорилось выше, фиксирует. Но если вам подавай исключительно Super HD-качество при просмотре видео на 50-дюймовом мониторе – то это не к P200. Этот аппарат для тех кому «нужны не шашечки, а ехать».

«Китаец» на все деньги: тест видеорегистратора Digma FreeDrive 200

Как выбрать надежный видеорегистратор, комбинированный с «антирадаром»

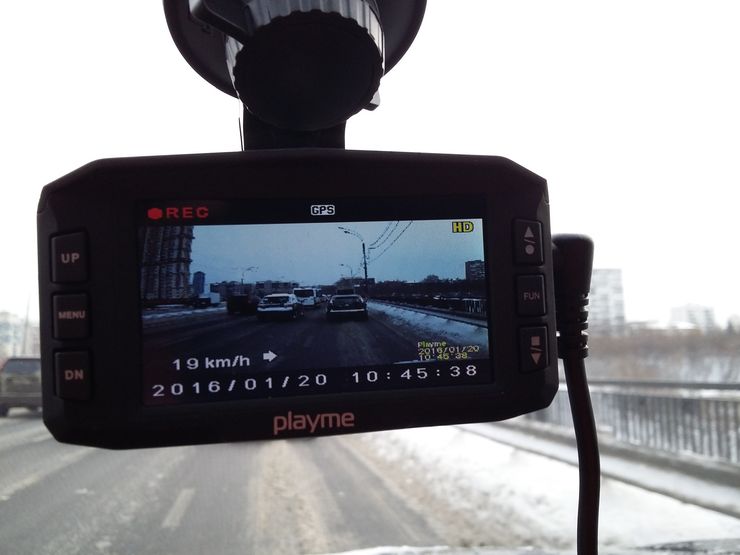

И с этой задачей он справляется на «отлично». Тем более, что его графический процессор (модели Ambarella A7, если это кому-то интересно) используют технологию WDR. Она заключается в том, что камера постоянно делает по два кадра – с длинной и с короткой выдержкой. Далее чипсет совмещает оба кадра в один. На полученной таким образом картинке вы уже обнаружите ни засвеченных встречными фарами участков, ни и абсолютно черных «провалов». Дружелюбие к пользователю со стороны PlayMe P200 TETRA по достоинству оцениваешь, глядя на его 2,7-дюймовый ЖК-монитор. На него можно выводить либо «картинку» с камеры, либо показания GPS-датчика и радар-детектора – текущую скорость, направление движения, расстояние до обнаруженного впереди комплекса контроля скорости, тип излучения и т.д.

Но не будем забегать вперед и договорим о «регистраторной» ипостаси устройства. Видео с камеры записывается на microSD-карточку емкостью до 32 «гигов». Запись автоматически делится на файлы с роликами продолжительностью по одной минуте каждый. Когда карточка заполняется, новые файлы пишутся вместо старых, по кругу, так сказать. От автоматической перезаписи будут защищены только файлы, где машина попала в ДТП. Когда G-сенсор (да-да, он у P200 тоже имеется) фиксирует нештатные резкие ускорения машины, то есть аварийную ситуацию, текущий файл становится «неприкосновенным». Такой файл может в последствие очень пригодиться при разборе обстоятельств аварии.

Заметим, что меню настроек видеорегистратора не балует количеством доступных для изменения параметров. Пункт «Размер видео» позволяет выбрать лишь между двумя уровнями качества записи – HD и VGA. Понятно, что если тебя интересует результат съемки, ты выберешь первую из перечисленных позиций. Среди прочего списка настроек устройства (установка времени/даты, языка, отключения записи звука и т.п.) более-менее существенной видится лишь настройка уровня чувствительности G-сенсора – от высокой до слабой. Все остальные параметры видеофиксации, даже длительность записываемых роликов, остаются на совести создателей PlayMe P200 TETRA. Впрочем, тут их упрекнуть особо не за что. Еще до дорожного теста P200 TETRA мы выяснили, что «альтер эго» этого комбайна, его антирадарная часть, представлена супергетеродинным радиоприемником с достаточно большой антенной. То есть заранее было понятно: чувствительность устройства к сигналам полицейских радаров должна быть достаточно высокой. Что и было подтверждено на улицах города.

Самый распространенный на сегодняшний момент комплекс фиксации нарушений «Стрелка» аппарат засекает на расстоянии 800-900 метров. И сообщает о нем, выводя на дисплей данные о дистанции и типе источника подозрительного радиосигнала. Чтобы высокая чувствительность прибора не сыграла с владельцем злой шутки, в регулировках предусмотрена соответствующая настройка. Пара нажатий кнопки рядом с дисплеем, и прибор работает в одном из двух возможных режимов – «Город» или «Трасса». Во втором он оповещает владельца о всех подозрительных излучениях по курсу. Кроме «Стрелки», гаджет распознает работу комплексов «Робот», «Крисп», «Одиссей» и прочих полицейских измерителей скорости в диапазонах X, К, Ka и лазерном. А в «Городе» Р200 не обращает внимания на сигналы от посторонних источников радиоизлучения – от автоматических торговых центров, например.
