Распошивальные (плоскошовные) машины
В этой статье вы узнаете, как устроены распошивальные (плоскошовные) промышленные и бытовые машины, применяемые для пошива трикотажа. А также как образуется плоский, так называемый распошивальный шов. Промышленная распошивальная машина, а точнее плоскошовная машина, (от англ.: flat stitch — плоский шов) становится одной из важных современных швейных машин, применяемых для пошива трикотажа. Распошивальная машина используется теперь уже не только фабриками в промышленном массовом пошиве трикотажной одежды, но и небольшими ателье по пошиву одежды и даже любителями шить и кроить своими руками.
1. Главная особенность плоскошовных машин
Все дело в том, что большинство современных тканей имеют трикотажное переплетение, благодаря чему улучшаются многие их свойства. Изделия из трикотажных тканей меньше мнутся, и подчас даже не требуют утюжки. Более эластичные и растяжимые ткани выдерживают значительные нагрузки и поэтому часто используются для пошива спортивной одежды. Трикотажные ткани значительно дешевле хлопчатобумажных или шерстяных тканей и имеют ряд других преимуществ.
Однако, для качественной обработки соединительных, обметочных швов трикотажных тканей требуется использовать специальное трикотажное швейное оборудование, в частности, плоскошовную машину и трикотажный оверлок.
Распошивальная машина выполняет плоский шов или как его еще называют распошивальный шов. Только плоскошовная машина способна стачивать и обрабатывать различные швы так, что швы не рвутся при их растяжении, поскольку плоский шов, словно резиновый, растягивается вместе с тканью. Это свойство плоского шва незаменимо для спортивной одежды, одежды для активного отдыха. К тому же, промышленная распошивальная машина обладает высокой скоростью работы, что обеспечивает большую производительность труда при массовом пошиве одежды.
Для распошивальных машин предназначены различные приспособления и лапки, которые позволяет им выполнять множество дополнительных операций. Можно сказать, что промышленная распошивалка — это специализированная швейная машина, и в отличие от бытовой распошивальной машинки, она предназначена для выполнения всего одной, двух операций. Однако, если вы решили, к примеру, организовать пошив футболок, вам обязательно придется ее купить. Стоит она конечно немало, в зависимости от модели и назначения, но при хорошей организации бизнеса способна себя окупить достаточно быстро.
2. Как устроена распошивальная машина и что такое плоский шов
Детальная информация о том, как устроена и работает плоскошовная машина, нужна только наладчику швейных машин. Но, общее представление об устройстве распошивалки и как образуется плоский шов, не помешает многим, особенно тем, кто только собирается ее купить.

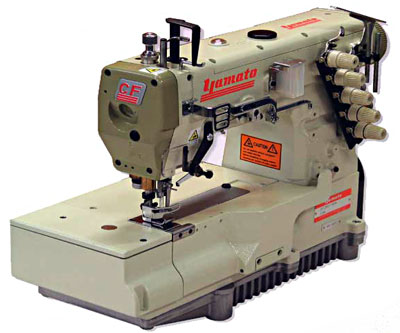

С виду, некоторые модели промышленных плоскошовных машин выглядят словно монстры — огромные, тяжелые, с множеством натяжителей и всякого рода приспособлений. На самом деле, принцип работы распошивалки достаточно прост. Несколько игл для верхних нитей, нижний петлитель и иногда верхний нитеукладчик, он называется ширителем. Это классический 5-ти ниточный вариант распошивалки. Даже оверлок, не говоря уже про бытовой коверлок, устроен намного сложнее, поскольку и оверлок и коверлок использует два петлителя.

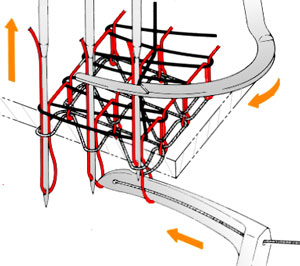

Когда иглы опускаются в ткань, петлитель снимает с них верхние нитки и отходит в крайнее положение. Иглы делают еще один цикл, и снова опускаются в ткань. Теперь, уже они снимают нитку с петлителя.
Вот собственно так несложно и происходит образования плоского стежка. Но. Взаимодействие игл, петлителя и ширителя имеет не один десяток параметров, » тонких» настроек, установить которые может только опытный мастер. Поэтому, если вы купили, или собираетесь купить распошивалку, обзаведитесь сразу хорошим мастером.
Техника есть техника, все случается. И не каждый мастер, умеющий ремонтировать швейные машины и оверлоки «справится» с распошивальной машиной. На всякий случай, могу порекомендовать очень хороший материал о работе плоскошовной машины, подробно изложенный на сайте www.perevalov.ru
3. Назначение плоскошовных машин
Плоскошовные машины используются чаще всего для обработки края рукава и низа трикотажных изделий, типа футболки. Край подворачивается на ширину подгибки и по лицевой стороне прокладывается двумя, тремя иглами строчка.

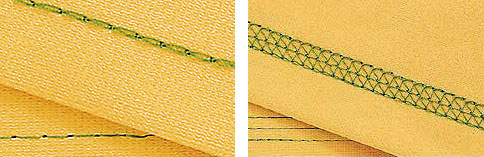

Сверху образуются 2-х, 3-х игольные стежки, как у обычной машины челночного стежка. А с обратной стороны получаются «косички» — красивые и аккуратные строчки, между которыми уложена нитка. Такой стежок надежно «забивает» от рассыпания срез трикотажной ткани. Для наглядности, можете посмотреть подгибку любой своей футболки.
Такой вид обработки имеет огромные преимущества, в сравнение с любым другим способом обработки. Во-первых, благодаря цепному, растяжимому шву, похожему с изнаночной стороны на косичку, строчка выдерживает значительные нагрузки и нитки не «лопаются» при растяжении изделия. Это качество необходимо для многих видов одежды, особенно спортивной. Во-вторых, распошивалка значительно увеличивает производительность работы. Плоскошовные машины очень скоростные. Ну и в-третьих, такая обработка улучшает внешний вид изделия.
Кроме подгибки края, промышленные распошивальные машины способны выполнять и множество других операций. Например, настрачивать «резинку» для пояса, всевозможные ленты и тесьму, и многое другое. Для каждой такой операции имеются специальные приспособления и лапки, а также могут устанавливаться дополнительное количество игл.
Теоретически, плоскошовную машину можно использовать и как стачивающую, если использовать только одной иглу. Но в любом случае нужно тщательно относиться к выбору швейных ниток. Швейные нитки обязательно должны быть тонкими, прочными и эластичными и на больших конусных бобинах, поскольку расход нитки на образование цепного стежка в разы больше челночного.
Очень удобно распошивальной машиной стачивать «внахлест» края бельевого трикотажа с одновременной прокладкой сверху шва дополнительной нити, различных лент и т.д. Пример тому можно найти, если посмотреть на обработку мужского нижнего белья. Одним словом, промышленная плоскошовная машина — это незаменимый помощник любому бизнесу по производству трикотажных изделий.
4. Технические характеристики распошивальных машин
Чтобы перечислить все модели плоскошовных машин потребуется не одна страница сайта. Если вы решили купить распошивалку, вам потребуется потратить немало времени, чтобы изучить рынок распошивальных машин, все их возможности и уровень цен в различных магазинах. Нужно прочитать массу отзывов, и, в конце концов, получить профессиональную консультацию в самом магазине. Распошивалка стоит ведь того, в прямом и переносном смысле слова. Приведем лишь несколько вариантов, взятых в случайном порядке, на сайте интернет-магазина www.krungprom.ru:
Typical GK31030 — 27080 руб.
Базовая машина плоского цепного стежка. Количество игл- 3; Количество ниток-5; Количество петлителей-1; Высота подъема прижимной лапки, мм- 6; Максимальная высота подъема прижимной лапки, мм-6; Максимальная скорость шитья, стежков/мин-4000;
Базовая машина может иметь различные модификации. Собственно, это может сделать и ваш механик, если например, сменить лапку, рейку и игловодитель, и установить верхний нитеукладчик. В итоге, вы получите уже дополнительные возможности для машины.
Использование различных приспособлений, которые можно купить отдельно в магазине, также расширяет возможности любой модели плоскошовной машины.
Juki MF-7723-U10-B48 — 59900 руб.
Высокоскоростная плоскошовная машина с плоской платформой, верхним и нижним застилом. Используется для подгибания низа трикотажных изделий, сшивания изделий встык или внахлест. Применяется при обработке воротников и манжет. Длина стежка, мм: 1,2-3,6; Количество игл: 3; Количество ниток: 5; Тип смазки: автоматическая; Максимальная скорость шитья, стежков/мин: 6500;
Любая плоскошовная машина имеет очень высокие обороты при максимальной нагрузке. Для этого необходима особая принудительная система смазки, чем-то напоминает автомобильную смазку. Кстати, масло тоже требуется для нее специальное и не так уж и мало, не меньше 0,5 литра.
В этом видео вы узнаете, для чего предназначена плоскошовная машина, и чем она отличается от оверлока. Видео на английском, но вы можете переключить титры на нужный вам язык.
Распошивальный (плоский) шов
Плоский шов — это дословный перевод с английского термина flatlock. В быту такой стежок часто называют распошивальный шов.
Распошивальная машина Merrylock 009
В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.
Плоскошовная бытовая швейная машина
Плоскошовная машина, иногда ее называют «распошивалка», в основном, предназначена для выполнения эластичного трикотажного шва, используемого для закрытия среза подгибки края трикотажного изделия. Плоский шов можно также использовать и для декоративной отделки изделий. Несмотря на то, что плоскошовная машина предназначена для пошива трикотажных тканей, ее можно использовать и для пошива других видов ткани.
Ремонт промышленных швейных машин 1022, 22 класс
Поскольку статья о промышленной плоскошовной машине предназначена для предпринимателей, выпускающих трикотажную одежду, обратите внимание и на эту статью. В ней рассматриваются причины неисправностей промышленных швейных машин челночного стежки и способы их устранения.
Какой купить коверлок
Коверлок сочетает функции двух швейных машин, предназначенных для пошива трикотажных тканей — оверлока и плоскошовной машины. Мало того, коверлок можно использовать и как стачивающую машинку, если использовать для работы только одну иголку. Цепной стачивающий стежок идеально подходит для соединения деталей одежды из трикотажа.
Вышивальная машина
Пожалуй, самая сложная швейная машина — это вышивальная машинка. Ее работой управляют компьютерные программы, используются несколько электроприводов. Управление машинкой полностью автоматизировано и больше напоминает меню компьютерной программы. Это очень «умная» машина и при малейшей ошибке оператора машинка не будет выполнять его команду.
Фирмы производители швейных машин
Многие фирмы производят плоскошовные машины, в том числе и предназначенные для бытового использования. Но, как правило, эти машины промышленного назначения. На базе одной модели может быть создано несколько десятков модификаций, каждая из которых выполняет одну единственную операцию, например, пришивает широкую резинку в пояс спортивных брюк и задействует одновременно 12 игл.
Как шить трикотаж без дефектов строчки
Какие швейные машины используют для пошива трикотажных тканей. Что такое плоский или распошивальный шов, и как шить трикотаж на обычной швейной машине.
All rights reserved © / 2011 / Sewing-Master.ru / How to repair sewing machine at home by yourself / MY-Project
У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте.
Спасибо, что вы полностью просмотрели страницу.
Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена.
Авторские права защищаются законом.
Источник
Ремонт плоскошовной промышленной машины
Неисправности плоскошовной машины и способы их устранения
Дефекты плоского шва и их возможные причины
- Пропуск стежка (во время захвата петлителем петли напуска).
- Пропуск стежка (при обратном движении петлителя).
- Дефекты при затяжке петли напуска.
- Дефекты затяжки нижней перекрывающей нитки.
- Пропуск стежка на верхней перекрывающей нитке (левая игла).
- Пропуск стежка на раскладчике (левая игла).
- Неправильная затяжка верхней перекрывающей нитки.
- Неисправный раскладчик.
- Обрыв игольной нитки.
- Обрыв верхней перекрывающей нитки.
- Поломка иглы.
- Стягивание шва.
- Нестабильное петлеобразование.
- Посадка при настрачивании эластичного кружева.
Пропуск стежка на нитке раскладчика и петлителя (во время захвата петли напуска)
1. Проверить, правильно ли ориентированы иглы.
2. Проверить, не изогнуты ли иглы.
3. Проверить, верно ли подобрана марка иглы.
4. Проверить, свободно ли сходит нитка с бобины.
5. Убедиться в правильной заправке ниток.
6. Проверить, не скопилась ли грязь на петлители которая может воздействовать на петлю напуска.
7. Проверить, не изношен ли петлитель.
8. Если петля напуска игольной нитки слишком маленькая:
8.1 Проверить, установлен ли и правильно ли нитевытягиватель игольных ниток.
8.2 Если игольные нитки слишком сильно натянуты.
8.2.1 Проверить, не опаздывает ли кулачек нитепритягивателя петлителя.
8.2.2 Проверить, не повёрнут ли нитепритягиватель игольных нитей слишком сильно вправо.
8.2.3 Проверить, не слишком ли длинный палец игольной пластины.
8.3 Проверить, не слишком ли сильно натянута нить раскладчика.
8.4 Проверить, не слишком ли рано петлитель подходит к иглам.
8.5 Проверить, не смещён ли нитепритягиватель игольных нитей слишком сильно влево.
8.6 Проверить расстояние между иглами и петлителем.
9. Проверить, параллельны ли иглы друг другу.
10. Если петля напуска игольной нитки слишком большая:
10.1 Проверить, не поднят ли нитевытягиватель игольных нитей слишком высоко.
10.2 Проверить, не смещен ли нитепритягиватель слишком сильно вправо.
10.3 Проверить, не ослаблено ли натяжение игольных ниток.
10.4 Проверить, не поздно ли петлитель подходит к иглам.
10.5 Проверить, не слишком ли низко опущен игловодитель. (По левой игле).
10.6 Проверить расстояние между иглами и петлителем.
11. Проверить, не слишком ли большой зазор между иглами и петлителем.
12. Проверить, не слишком ли большое давление игольного предохранителя на иглы.
13. Проверить, время подхода игольного предохранителя (переднего и заднего) к иглам.
14. Проверить, не поднят ли игольный предохранитель слишком высоко. (Петля напуска, сминается).
15. Проверить, не слишком ли низко опущен игольный предохранитель.
16. Проверить скорость вращения главного вала (не велика ли).
17. Проверить, соответствует ли толщина выбранной иглы номеру нитки.
Пропуск стежка на нитке раскладчика и петлителя (во время возврата петлителя)
1. Проверить, не изогнуты ли иглы.
2. Проверить, не слишком ли рано синхронизирован петлитель.
3. Проверить, не низко ли расположены направители нитки петлителя в механизме нитепритягивателя.
4. Проверить, не смещён ли кулачёк нитепритягивателя вместе с тем, что направители нитки подняты слишком высоко.
5. Проверить, не низкое ли натяжение нитки петлителя.
6. Проверить, параллельность игл.
7. Проверить, не поднят ли игловодитель слишком высоко.
8. Проверить, не слишком ли рано возвращается петлитель по отношению к подъёму игл.
9. Проверить, не слишком ли большой ход игловодителя.
10. Проверить, расстояние между петлителем и иглами (не слишком ли большое).
11. Проверить, правильность угла установки петлителя.
Дефекты при затяжке петли напуска
1. Проверить, не слишком ли рано петлитель подходит к иглам.
2. Проверить, расстояние между петлителем и иглами (не слишком ли большое).
3. Проверить, высоту установки петлителя.
4. Проверить, угол установки петлителя.
5. Проверить, не ослаблено ли натяжение игольных ниток.
6. Проверить, положение игловодителя.
7. Проверить, не больше ли толщина, используемой нитки, чем ширина канавки петлителя.
Дефекты при затяжке петли напуска и нити петлителя
1. Проверить, не слишком ли поздно петлитель подходит к иглам.
2. Проверить, не слишком ли мало расстояние между петлителем и иглами.
3. Проверить, угол установки петлителя.
4. Проверить, не низкое ли положение игловодителя.
5. Проверить, не слишком ли мала ширина пальца игольной пластины.
6. Проверить, свободное скольжение игольной нити, не затруднён ли её ход в ушке иглы.
Пропуск стежка на нитке раскладчика
1. Проверить, не изогнуты ли иглы.
2. Проверить, не слишком ли высокое натяжение игольных ниток.
3. Проверить параллельность игл.
4. Проверить, высоту установки игловодителя.
5. Проверить, синхронизацию хода раскладчика.
6. Проверить, положение раскладчика по высоте.
7. Проверить установлен ли и правильно нитенаправитель верхней перекрывающей нитки.
8. Проверить, не слишком ли большое расстояние между раскладчиком и иглами.
Пропуск стежка на раскладчике (левая игла)
1. Проверить, не смещён ли нитенаправитель раскладчика слишком сильно вправо.
2. Проверить, положение нитенаправителя раскладчика по высоте.
3. Проверить, не слишком ли далеко выдвинут нитенаправителя раскладчика.
4. Проверить, возможно раскладчик не достаточно смещается вправо.
5. Проверить, не слишком ли мал ход раскладчика.
6. Проверить, правильн ли синхронизирован раскладчик.
7. Проверить, не слишком ли большое расстояние между раскладчиком и иглами.
8. Проверить, высоту установки игловодителя.
9. Проверить, не вытягивает ли нитепритягиватель раскладчика, слишком много нитки.
Неправильная затяжка верхней перекрывающей нитки
1. Проверить, верно ли заправлена нитка.
2. Проверить, достаточное ли натяжение нити создают прижимные тарелочки.
3. Проверить, не образовалось ли загрязнение на прижимных тарелочках.
4. Проверить, не слишком ли длинный палец игольной пластины.
5. Проверить, не смещён ли нитепритягиватель игольных нитей слишком сильно вправо.
6. Проверить, не опущен ли слишком низко нитевытягиватель игольных ниток.
7. Проверить, не поднят ли игольный предохранитель слишком высоко.
8. Проверить, не опаздывает ли кулачёк нитепритягивателя нити петлителя.
9. Проверить, достаточно ли нитки вытягивает нитепритягиватель верхней перекпывающей нитки.
1. Проверить, не слишком ли большой ход раскладчика.
2. Проверить, не слишком ли низкое натяжение верхней перекрывающей нитки.
3. Проверить, достаточное ли количество нитки вытягивает нитепритягиватель верхней перекрывающей нитки.
4. Проверить, синхронизацию раскладчика (не опаздывает ли).
5. Проверить, не слишком ли толстый палец на прижимной лапке.
6. Проверить, не появился ли люфт у прижимных тарелочек игольных ниток.
7. Проверить, возможно нить раскладчика неоднородна или сучится.
8. Проверить, возможно игольная нитка закрутилась на прижимных тарелочках.
9. Проверить правильность заправки ниток.
Обрыв игольной нитки
1. Проверить правильность заправки ниток.
2. Проверить правильность ориентации игл.
3. Проверить, не повреждены ли: игольная пластина, игольное отверстие в пластине и сопрягающиеся детали.
4. Проверить, не слишком ли высокое натяжение игольной нитки.
5. Проверить, не повреждено ли острие иглы.
6. Проверить, не смещен ли нитепритягиватель игольных ниток слишком сильно влево.
7. Проверить, соответствует ли номер нити размеру иглы. Возможно нить слишком толстая для ушка иглы.
8. Проверить, не нагреваются ли иглы слишком сильно.
9. Проверить, не слишком ли сильно иглы касаются обратной стороны петлителя.
10. Проверить, нет ли зазора между иглами и петлителем.
11. Проверить, не слишком ли сильно игольный предохранитель давит на иглы.
12. Проверить, не повреждён ли кончик петлителя.
13. Проверить, не поврежден ли нитевытягиватель.
Обрыв верхней перекрывающей нитки
1. Проверить, не поврежден ли нитенаправитель раскладчика.
2. Проверить, поврежден кулачек нитепритягивателя петлитель.
3. Проверить, не перегрелись иглы.
1. Проверить, правильно ли ориентированы иглы.
2. Проверить, не слишком ли высоко натяжение игольной нитки.
3. Проверить, не ударяет ли петлитель по иглам.
4. Проверить, не слишком ли сильно игольный предохранитель давит на иглы.
5. Проверить, не слишком ли сильно иглы касаются обратной стороны петлителя.
6. Проверить, соответствует ли номер нити размеру иглы. Возможно нить слишком толстая для ушка иглы.
7. Проверить, проходит ли кончик иглы точно по центру отверстия в игольной пластине.
8. Проверить, не задевают ли иглы прижимную лапку.
9. Проверить, не задевает ли иглы раскладчик.
1. Проверить, не слишком ли высокое давление прижимной лапки. (Транспортёр не работает).
2. Проверить, не слишком ли слабое давление прижимной лапки. (Транспортёр работает «в холостую»).
3. Проверить, не слишком ли высоко закреплён транспортёр. (Возможно он захватывает ткань при обратном движении).
4. Проверить, не слишком ли низко опущен транспортёр. (Возможно он не перемещает ткань).
5. Проверить, не наклонен ли пранспортёр в сторону швеи.
6. Проверить, выровнены ли плоскости основного и дифференциального транспортёра по отношению друг к другу.
7. Проверить, приподнимается ли свободно прижимная лапка при переходе перекрёстных швов.
8. Проверить, стабильность фиксации прижимной лапки при работе с эластичными тканями.
9. Проверить, не слишком ли большие отверстия для игл в игольной пластине.
10. Проверить, не повреждён ли палец в игольной пластине.
1. Проверить, правильно ли заправлены нити.
2. Проверить, достаточно ли натяжение нити.
3. Проверить, не повреждён ли палец в игольной пластине.
4. Проверить, не повреждён ли палец в прижимной лапке.
5. Проверить, выровнены ли плоскости основного и дифференциального транспортёра по отношению друг к другу.
6. Проверить, не слишком ли большие отверстия для игл в игольной пластине.
7. Проверить, правильно ли установлен нитевытягиватель.
8. Проверить, правильно ли установлен петлитель.
9. Проверить, правильно ли отрегулирован нитепритягиватель игольных нитей.
10. Проверить, правильно ли синхронизирован кулачек нитепритягивателя петлителя.
11. Проверить длину пальца в игольной пластине.
Посадка при настрачивании эластичного кружева
1. Проверить, не слишком ли сильное натяжение игольных ниток.
2. Проверить длину пальца в игольной пластине.
3. Проверить, отрегулировано ли соотношение дифференциальных подач.
4. Проверить уровень подачи кружева в устройстве его дозированной подачи.
5. Проверить, не слишком ли сильная пружина в устройстве дозированной подачи эластичного кружева.
6. Проверить, правильно ли заправлено кружево.
Составитель: Патлах В.В.
http://patlah.ru
© «Энциклопедия Технологий и Методик» Патлах В.В. 1993-2007 гг.
Источник
