Ремонт подрулевого переключателя дворников ланос

Проверка и замена подрулевых переключателей

Проверка и замена подрулевых переключателей Daewoo Lanos

Вам потребуются: отвертки с плоским и крестообразным лезвиями.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).

3. Снимите кожух рулевой колонки (см. «Замена контактной группы выключателя (замка) зажигания»).

4. Сожмите фиксаторы и извлеките переключатель указателей поворота и света фар из соединителя.

5. Сожмите фиксатор и отсоедините от переключателя колодку жгута проводов.

6. Сожмите фиксатор и разъедините дополнительную колодку.

7. Сожмите фиксаторы, извлеките переключатель очистителя и омывателя ветрового стекла из соединителя…

8. …и отсоедините от него колодку жгута проводов, сжав ее фиксатор.

9. Установите детали в порядке, обратном снятию.

Снятие подрулевых переключателей в сборе с соединителем выполняйте в следующем порядке.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).

3. Снимите кожухи рулевой колонки (см. «Замена контактной группы выключателя (замка) зажигания»).

4. Выверните четыре винта крепления…

5. …и снимите нижнюю облицовку панели приборов.

6. Сожмите фиксаторы и разъедините большую…

7. …и малую колодки жгута проводов контактного кольца подушки безопасности.

8. Отсоедините держатель хомута жгута проводов контактного кольца от кронштейна на рулевой колонке.

9. Выверните четыре винта крепления…

10. …и снимите контактное кольцо подушки безопасности.

11. Выверните два винта крепления соединителя к рулевой колонке.

12. Отсоедините от подрулевых переключателей колодки жгута проводов и разъедините дополнительную колодку переключателя указателей поворота и света фар.

13. Снимите с рулевой колонки соединитель и отсоедините от него провод.

14. Установите детали в порядке, обратном снятию.

Исправность подрулевых переключателей определяют, проверяя правильность замыкания контактов при различных положениях рычагов. Снимите переключатели для проверки и подключите контрольную лампу на 12 В (с источником тока) или автотестер с функцией «прозвонки» цепи к соответствующим выводам, указанным в табл. 10.7 и 10.8. Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, – лампа должна загореться. В противном случае переключатель неисправен.

Таблица 10.7 Замыкание контактов при различных положениях рычага переключателя указателей поворота и света фар

Таблица 10.8 Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя

Видео про «Проверка и замена подрулевых переключателей» для Daewoo Lanos

замена блока регулятора света и поворотов сенс
Замена переключателя света — Daewoo Lanos 1.3c

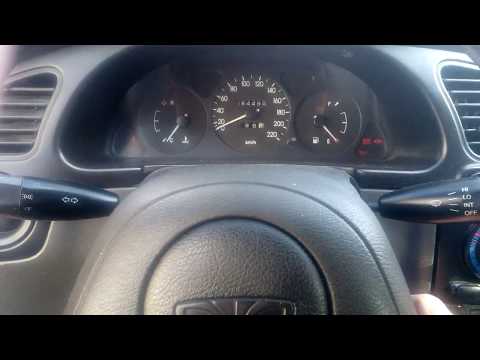

Daewoo Sens — нет дальнего света — ремонт
