Ремонт подрулевого шлейфа тойота королла 150
Информация для тех кто сам ремонтирует свою машину. 😉
Брынчание рулевого вала — одна из болячек БУ тойот. И так разберемся: Брякать там могут крестовины (одна вверху, другая внизу) и собственно сам вал (гремит он внутри в самой шлицевой его части) Лечится все просто заменой смазки в шлицах вала.

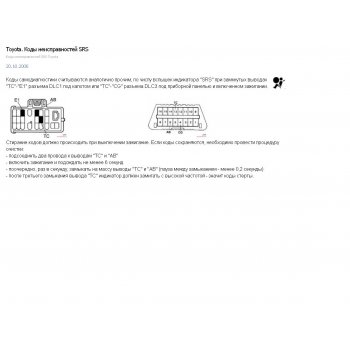

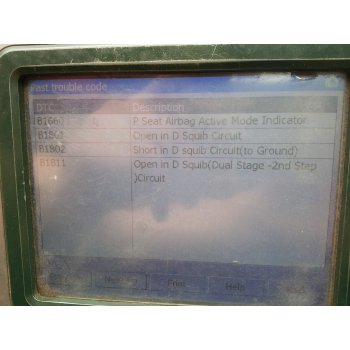

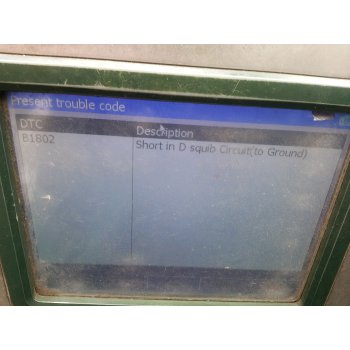

И так, ребята ! когда снимаете рулевой вал, ФИКСИРУЙТЕ любым способом руль, что бы он ни крутился, а иначе может случится то, что случилось у меня. На снятом валу, я перекрутил руль в одну сторону, и когда все собрал при повороте руля у меня оторвался подрулевой шлейф, который отвечает за сигнал и подушку безопасности в руле. А эта сука «печаль» стоит 5.000 !
И так, теперь информация для тех кто не зафиксировал руль, или каким то другим способом изьебался и смог оторвать шлейф. Как я !=Р
Самое главное не пугайтесь, все ремонтопригодно и вполне бюджетно.
1. Снимаем руль (как это делать рассказывать не буду, т.к. навалом в инете инфы как это сделать, ни чего сложного нет)
2. Сняли руль и видим вал со шлицами, а на нем одета черная «улитка» она на защелках, снять ее тоже не сложно. Снимаем, и несем домой )
3 Разбираем улитку. Она состоит из корпуса (верхняя,нижняя часть) По внешнему, и по внутренему периметру всей «улитки» есть защелки, их много, я отогнул их с помощью спичек (одну отгибаешь — вставляешь спичку, чтобы опять не защелкнулась, и тд) Когда все разобрали мы увидим шлейф оторванный от разьема куда вставляются фишки сигнала, и СРС. Берем его и тащим к любому мастеру, который умеет пользоваться паяльником. После того как все дорожки запаяют — туго скручиваем шлейф выводим его из корпуса (там есть специальные пасы) собираем все обратно.
Проверяем: Если все хорошо собрали, то улитка должна делать 5 оборотов от крайнего левого до крайне правого положения. А центр поймать очень просто, в верхней части корпуса есть стеклышко, в это стеклышко нужно поймать желтенький ролик внутри улитки, если его там увидите, то значит хватит крутить — это и есть центр, так и ставим все назад !
Написал много. Но думаю это очень полезная информация. Т.К помогает с экономить на замене вала 10-12к и на замене улитки 5-6к
Удачи, ездите аккуратно !)
1фото: Сняли руль, и улитку с вала
2фото, 3фото улитка сверху и снизу (в сборе) (х-ня за 5к)
4фото: улитка в разборе (виден желтый ролик)
5фото: Пиипянный шлейф к разьему
6фото: Собрали, нашли центр с помощью окошка и желтого ролика.
Источник
Переделка подрулевого шлейфа
Noah\Voxy\Esquire. Тюнинг и доп.оборудование. Клуб любителей микроавтобусов и минивэнов
Переделка подрулевого шлейфа ⇐ Noah\Voxy\Esquire. Тюнинг и доп.оборудование
Сообщение Vitox » 27 ноя 2013, 22:38
Если вытаскивать фишку, сначала она замыкает контакты между собой. Так что отключать аккум не обязательно, хотя тут каждый сам решает.
Выставить в центральное положение очень просто. Один из роликов сепаратора желтого цвета. Если смотреть сверху, слева есть прозрачное окно. В центральном положении там виден только желтый ролик.
Проверить как все крутиться. У меня получилось по два с половиной оборота в каждую сторону.
Можно ставить на место.
Для одного вечера неплохая экономия.
Кто умеет паять и пользоваться мультиметром, операция несложная. Или отдать в любой ремонт сотовых, я думаю там за недорого уж четыре проводка припаяют.
Сообщение SkiF 54 » 27 ноя 2013, 23:01
Сообщение Vitox » 29 ноя 2013, 06:49
Сообщение Ram_maR » 29 ноя 2013, 06:55
Сообщение Vitox » 29 ноя 2013, 11:57
Сообщение megafon_35 » 16 дек 2013, 09:04
Vitox,
интересный подход. я уже сталкивался с установкой КК, но на немце — Опель Зафира А (Субару Трайвик), но там пришлось прокладывать 3 провода от мозгов до рулевой и припаиваться к выводам мозгов, главное это знать информацию о контактах.
принцип и аналогия данных двигателей идентичны, то есть электронное управление заслонками.
в немце все было заложено изначально, но необходимо было знать что и куда подключать, ничего прошивать не надо было.
цена вопроса для меня была решена всего за пару сотен: 10м. провода — рублей 50-70 уже не помню, тумблер (кнопка) активации на 12в. можно сделать с подцветкой и 2 сенсорные кнопочки «+» и «-«.
у официалов эта услуга стоила 8т.руб.
думаю, что и у тойоты аналогичная ситуация. надо только вызвонить правильные контакты, т.к. все подрулевые переключатели не более чем механическая коммутация, но чтобы проверить необходимо заниматься этим вопросом. пока руки и голова не дошли до этого.
Vitox,
вам пришлось не сильно даже напрячься и заменить шлейф всего от руля до фишки.
Добавлено спустя 23 минуты 52 секунды:
вот фото: зеленая кнопка активации, и бело-серая на подрулевом «-«, с другой стороны «+»
Источник
Установка подрулевого шлейфа на Toyota Corolla 2006
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Вспомнить математику начальных классов, тему про деление на 2 и поиск середины отрезка )))
Посчитать общее кол-во оборотов от «края» до «края» и разделить на 2. От крайнего положение вернуть руль обратно на 1/2 от общего кол-ва оборотов. Это и будет середина.
