Ремонт подрулевой переключатель ваз 2114

Подрулевые переключатели — снятие, проверка и установка

Подрулевые переключатели следует снимать по отдельности в случае их проверки и замены. Перед разборкой рулевой колонки и других подобных работ подрулевые переключатели целесообразно снять в сборе с соединителем.

Для выполнения работы потребуется мультиметр.

Снятие переключателей по отдельности

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. «Подготовка автомобиля в техническому обслуживанию и ремонту»).

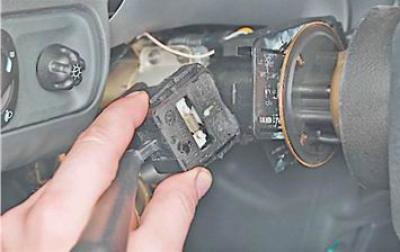

3. Сжав пружинные фиксаторы правого переключателя, извлекаем его из соединителя вместе с подключенной колодкой жгута проводов.

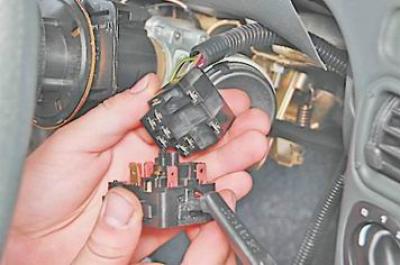

4. Отсоединяем колодку жгута проводов от переключателя.

5. Аналогично снимаем левый подрулевой переключатель.

Проверка

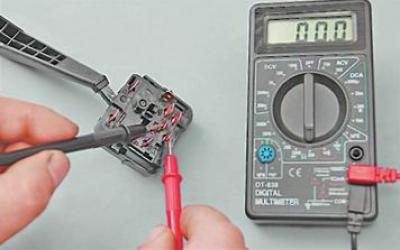

Мультиметром (в режиме омметра) проверяем замыкание контактов в переключателях при различных положениях рычага переключателя.

Замечание: Порядок замыкания контактов при различных положениях рычагов переключателей представлен в таблице 13.9.1

Таблица 13.9.1. Замыкание контактов при различных положениях рычагов подрулевых переключателей

Положение рычага переключателя

Левый переключатель

Правый переключатель

Выводы замкнутых контактов*

Включаемое электрооборудование

Выводы замкнутых контактов*

Включаемое электрооборудование

Указатель левого поворота

Очиститель ветрового стекла выключен

Указатель левого поворота

53е-53
53а-j

Кратковременная работа очистителя ветрового стекла

Указатели поворота выключены

53е-53
53а-j

Прерывистая работа очистителя ветрового стекла

Ближний свет фар

Указатель правого поворота

53е-53
53а-53

1-я скорость очистителя ветрового стекла

Указатель правого поворота

53е-53
53а-53b

2-я скорость очистителя ветрового стекла

Сигнализация дальним светом фар

53е-53
53ah-53W

Омыватель ветрового стекла. Омыватель и очиститель фар***

Ближний свет фар

Дальний свет фар

53е-53
53ah-53H

Очиститель заднего стекла.

53е-53
53ah-53H

Очиститель заднего стекла.

Омыватель заднего стекла.

* Обозначения выводов нанесены на корпус переключателя.

** Не фиксированное положение.

*** Устанавливается на часть автомобилей.

Установка переключателей

Устанавливаем переключатели в последовательности обратной снятию.

Снятие переключателей в сборе с соединителем

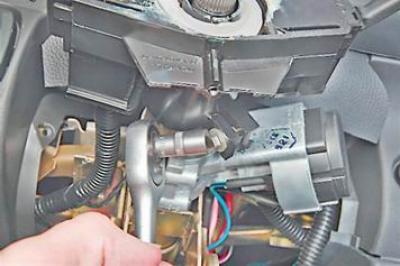

3. Торцовым ключом на 8 мм отворачиваем на несколько оборотов стяжной болт крепления соединителя подрулевых переключателей.

4. Снимаем соединитель с рулевой колонки.

5. Отсоединяем колодки двух проводов от контактов выключателя звукового сигнала.

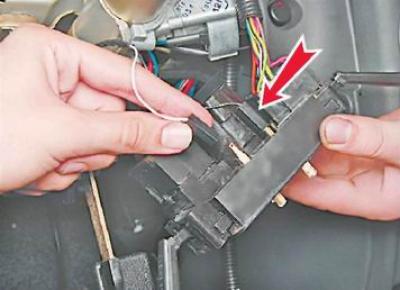

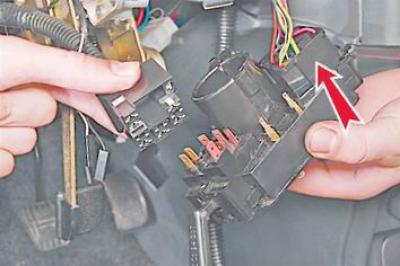

6. Отсоединяем две колодки жгутов проводов от подрулевых переключателей.

Установка соединителя в сборе с переключателями

1. В произвольном порядке подсоединяем колодки двух проводов звукового сигнала к соединителю подрулевых переключателей.

2. Надеваем соединитель на рулевую колонку.

3. Слегка затягиваем стяжной болт крепления соединителя (так, чтобы положение переключателя можно было изменять усилием руки).

Замечание: Необходимо установить соединитель подрулевых переключателей в такое положение, при котором центральный саморез крепления нижней накладки рулевой колонки можно было бы завернуть в соответствующее отверстие соединителя.

4. Устанавливаем нижнюю накладку рулевой колонки на место и крестовой отверткой заворачиваем два самореза крепления накладки к поперечине панели приборов.

5. Регулируем положение соединителя на рулевой колонке, добиваясь возможности заворачивания центрального самореза крепления накладки рулевой колонки в соответствующее отверстие соединителя.

6. Найдя оптимальное положение соединителя, выворачиваем два самореза и снимаем нижнюю накладку рулевой колонки.

7. Не смещая соединитель, затягиваем болт его крепления.

8. Дальнейшую работу выполняем в последовательности, обратной снятию.

Источник

Как заменить подрулевой переключатель дворников

Подрулевой переключатель – рычажок, который находится на рулевой колонке сразу после самого руля. Традиционно, на европейских автомобилях устанавливается два подрулевых переключателя (с лева – переключатель поворотников, с права – переключатель дворников). На японских и иных автомобилях с правым расположением руля, переключатели находятся наоборот (с права – поворотники, слева – дворники).

Когда нужно снимать подрулевой переключатель?

Снимать подрулевой переключатель нужно для проверки и для его замены. Снять подрулевой переключатель на Самаре сможет даже девушка. Делов то там на пару минут!)

Признаки неисправности подрулевого переключателя

Основной признак неисправности подрулевого переключателя – это отсутствие отклика на нажатие. Но как правило, сам переключатель ломается редко, поэтому ниже я приведу ссылки на статьи, когда следует смотреть не только на подрулевой переключатель.

Неисправности правого подрулевого переключателя:

Неисправности левого подрулевого переключателя:

• Не включается, не выключаются поворотники.
• Не включается дальний свет.
• Не моргает дальний свет.

Как снять подрулевой переключатель?

Как и писали выше, снять переключатель – дело двух минут.
Для этого нам понадобится крестовая отвертка.

1. Первым делом откручиваем крестовой отверткой нижние и боковые крепления рулевой колонки (показано на рис).
2. Отодвигаем рычаг фиксации руля в низ до упора и снимаем нижнюю накладку.
3. Отключаем колодку проводов аварийной сигнализации от кнопки.
4. Снимаем верхнюю накладку рулевой колонки.
5. Сжимаем пружинные фиксаторы подрулевого переключателя и вынимаем из колонки.
6. Снимаем контакты с подрулевого переключается.

Как установить подрулевой переключатель?

Устанавливать подрулевой переключатель нужно в обратном порядке.

Подрулевой переключатель от Шевроле Нива

В последнее время стало популярным менять обычные самаровские переключатели на переключатели Шевроле Нива. Действительно, нивовские переключатели смотрятся куда эстетичнее обычных самаровских, притом, что не нужно ничего переделывать! Встают как родные!

Замыкание контактов при переключении подрулевых переключателей (табл)

Номера замкнутых контактов отображаются на корпусе самого переключателя.

Источник

Замена переключателя поворота на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Переключатели поворота – большинство из них сделаны в основном из пластика и поэтому данные переключатели очень часто ломаются, в большинстве случаев как бывает, остановился где ни будь к примеру нужно развернуться и начинаешь сразу резко крутить руль чтобы не мешать движению и тут бац и задеваешь по нему, этому самому переключателю и от даже средней силы он ломается, а как же его заменить, знают немногие люди, а на самом деле всё очень просто, поэтому чтобы вы могли в будущем беспрепятственно заменять данные детали, то в таком случае ознакомьтесь с нашей статьей которая направлена на замену переключателя поворота, а так же на замену другого бокового переключателя (Переключателя дворников лобового и заднего стекла автомобиля)

Примечание!
Для замены переключателя вам нужно будет запастись: Во-первых отвёрткой, а так же гаечным ключом для того чтобы ослабить гайку крепления минусового провода аккумуляторной батареи, потому что замена переключателя производится только лишь на обесточенном автомобиле!

Краткое содержание:

Когда нужно менять переключатели?
Он подлежит замене в разных случаях, кто то его меняет когда он ломается, кто то из-за других причин, но чтобы вы хоть маленько понимали какие он функции выполняет в автомобиле, мы вам кратко нашем:
Переключатель во-первых включает и выключает поворотники, а так же регулирует скорость работы дворников стекол автомобиля (Это второй переключатель), но если он выйдет из строя и у него выйдут из строя выводы к которым подсоединяются провода, то ничего работать вообще не будет, то есть у вас сгорели выводы переключателя поворота или же сними ещё что то случилось, то при нажатии на переключатель при повороте он не будет работать вообще, ни в лево не в право!

А так же при выходе из поворота, неисправный переключатель может не выключаться сам а его придётся вам отключать автоматически, что очень неудобно да и в основном об этом забывают многие и при этом едут с поворотником до самого дома, тем самым создавая аварийную ситуацию на дороге.

Как заменить под рулевой переключатель на ВАЗ 2113-ВАЗ 2115?

Примечание!
Оба переключателя заменяются абсолютно идентично, поэтому мы не стали расписывать инструкцию по замене обоих переключателей, а написали инструкцию лишь по замене одно самого часто ломающегося, переключателя поворота!

Снятие:
1) В самом начале операции, снимите верхний и нижний кожух с рулевой колонки. (О том как снять верхний и нижний кожух, читайте в статье под названием: «Замена кожуха рулевой колонки на ВАЗ»)

2) Затем когда кожух будет снят, разыщите на вверху и внизу два пластмассовых фиксатора благодаря которым данный переключатель и держится так сказать в сомом седле (Более подробно о том где находятся данные фиксаторы, см. в низу в рубрике: «Для новичков!» они там указаны стрелками на фото), а когда вы данные фиксаторы разыщите, аккуратно возьмите за ниж рукой и утопите в сторону к самому основания переключателя и тем самым просто потяните аккуратно за него и он выйдет.

3) Когда данный переключатель выйдет из седла, с обратной стороны к нему (Вы сразу увидите), будет подсоединена большая колодка с проводами, так вот эту колодку от переключателя тоже аккуратно отсоедините потянув для этого за неё, тем самым она и выйдет.

Примечание!
Данную колодку можно так же отсоединить прямо в тот момент когда переключатель ещё не будет вынут из седла (Данный пример показан на фото и на видео-ролике который расположен чуть ниже), но это только не очень удобно, да и если колодка зацепится за что ни будь, или если вы раньше времени опустите её вниз то сможете погнуть выводы у старого переключателя, ну всё же смотрите сами, потому что не всем людям нужна эта статья именно для замены, найдутся и те которым просто нужно будет снять переключать для доступа к узлам рулевого управления!

Установка:
Новый переключатель устанавливается на своё место в обратном порядке снятию.

Для новичков!
Вопрос: Где располагаются пластмассовые фиксаторы, под рулевого переключателя?
Ответ:

Дополнительный видео-ролик:
Более подробно об том как поменять переключатель поворота, вы сможете увидеть в видео-ролике который расположен чуть ниже:

Источник

Замена подрулевых переключателей (для применения на моделях Ваз 2113 / 2114 / 2115)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
рулевое управление LADA 2115 , ремонт рулевого управления LADA 2115 , моменты затяжки LADA 2115 , рулевое управление LADA 2113 , ремонт рулевого управления LADA 2113 , моменты затяжки LADA 2113 , рулевое управление LADA 2114 , ремонт рулевого управления LADA 2114 , моменты затяжки LADA 2114 , рулевое управление ВАЗ 2115 , ремонт рулевого управления ВАЗ 2115 , моменты затяжки ВАЗ 2115 , рулевое управление ВАЗ 2114 , ремонт рулевого управления ВАЗ 2114 , моменты затяжки ВАЗ 2114 , рулевое управление ВАЗ 2113 , ремонт рулевого управления ВАЗ 2113 , моменты затяжки ВАЗ 2113

#подрулевые_переключатели #электрооборудование_автомобиля #Ваз_2113 #Ваз_2114 #Ваз_2115 #Лада_2113 #Лада_2114 #Лада_2115

Подрулевые переключатели

Примечание:
Ниже описана замена подрулевого переключателя с левой стороны. Замена переключателя с правой стороны выполняется аналогичным образом.

1. Выключаем зажигание, все электропотребители и извлекаем ключ из замка зажигания.

2. Опускаем рычаг регулировки рулевой колонки в крайнее нижнее положение, и после чего опускаем рулевую колонку вниз до упора.

3. Крестовой отверткой отворачиваем три винта крепления нижнего кожуха рулевой колонки.

4. После отворачивания винтов крепления, снимаем нижний кожух рулевой колонки.

5. Затем отсоединяем…

… и убираем в сторону верхний кожух рулевой колонки с подсоединенным к нему жгутом проводов выключателя аварийной световой сигнализации.

6. Взявшись за колодку и потянув в сторону, …

Внимание:
При отсоединении электрического разъема не прикладывайте тянущее усилие к жгуту проводов, в противном случае можно повредить провода.

… отсоединяем электрический разъем подрулевого переключателя.

7. Сверху и снизу нажимаем на фиксирующие защелки…

… и затем извлекаем подрулевой переключатель из рулевой колонки. Удаляем неисправный подрулевой переключатель в отходы.

8. Берем новый подрулевой переключатель…

… и до упора вставляем его в рулевую колонку. Переключатель должен фиксироваться с характерным щелчком.

9. Затем, аккуратно и до упора подсоединяем электрический разъем подрулевого переключателя.

10. Включаем зажигание и проверяем работоспособность переключателя во всех положениях.

11. Сначала устанавливаем верхний, …

… а затем и нижний кожухи рулевой колонки. Далее снизу закрепляем кожухи тремя винтами.

12. Поднимаем рычаг регулировки рулевой колонки в верхнее положение, отрегулировав перед этим положение рулевого колеса.

Видеообзор процедуры замены подрулевых переключателей Ваз 2113 / 2114 / 2115

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Подрулевые переключатели

Примечание:
Ниже описана замена подрулевого переключателя с левой стороны. Замена переключателя с правой стороны выполняется аналогичным образом.

1. Выключаем зажигание, все электропотребители и извлекаем ключ из замка зажигания.

2. Опускаем рычаг регулировки рулевой колонки в крайнее нижнее положение, и после чего опускаем рулевую колонку вниз до упора.

3. Крестовой отверткой отворачиваем три винта крепления нижнего кожуха рулевой колонки.

4. После отворачивания винтов крепления, снимаем нижний кожух рулевой колонки.

5. Затем отсоединяем…

… и убираем в сторону верхний кожух рулевой колонки с подсоединенным к нему жгутом проводов выключателя аварийной световой сигнализации.

6. Взявшись за колодку и потянув в сторону, …

Внимание:
При отсоединении электрического разъема не прикладывайте тянущее усилие к жгуту проводов, в противном случае можно повредить провода.

… отсоединяем электрический разъем подрулевого переключателя.

7. Сверху и снизу нажимаем на фиксирующие защелки…

… и затем извлекаем подрулевой переключатель из рулевой колонки. Удаляем неисправный подрулевой переключатель в отходы.

8. Берем новый подрулевой переключатель…

… и до упора вставляем его в рулевую колонку. Переключатель должен фиксироваться с характерным щелчком.

9. Затем, аккуратно и до упора подсоединяем электрический разъем подрулевого переключателя.

10. Включаем зажигание и проверяем работоспособность переключателя во всех положениях.

11. Сначала устанавливаем верхний, …

… а затем и нижний кожухи рулевой колонки. Далее снизу закрепляем кожухи тремя винтами.

12. Поднимаем рычаг регулировки рулевой колонки в верхнее положение, отрегулировав перед этим положение рулевого колеса.

Видеообзор процедуры замены подрулевых переключателей Ваз 2113 / 2114 / 2115

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник
