Ремонт приборной панели мазда фамилия

Mazda Familia Черная черепашка › Logbook › Приборная панель от Familia BJFW

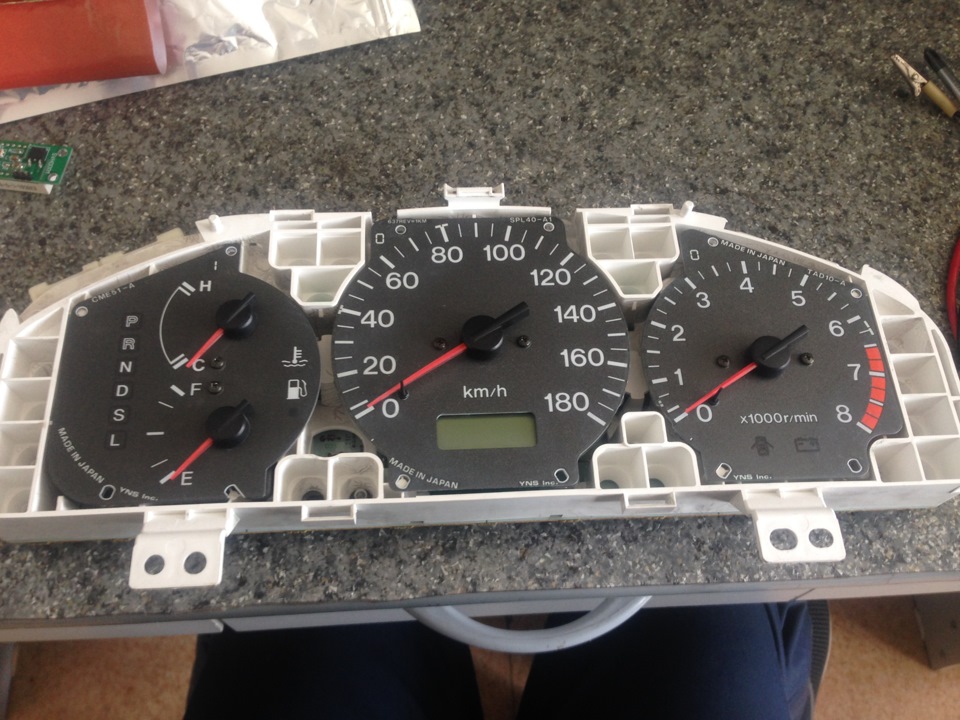

Надоела старая приборка, решил заменить на приборку с белыми шкалами.

Нашёл приборку, взял, подключил и увидел следующие проблемы:
1. Не работает индикация дальнего света.
2. Не гаснет лампа ручника.
3. Нет лампы » HOLD » . ( Не часто пользуюсь, но хотелось бы знать когда включена, когда нет ).
4. Шкалит температура двигателя вверх при включении зажигания.

На просторах интеренета нашёл запись уважаемого человека ( Запись ), за что ему огромное спасибо! Только у него не было проблемы с температурой, а у меня целый букет проблем был 😀
По итогу вооружившись старой и новой приборкой, а так же цешкой начал прозванивать проблемные индикаторы и сравнивать старую и новую приборки в поисках различий.

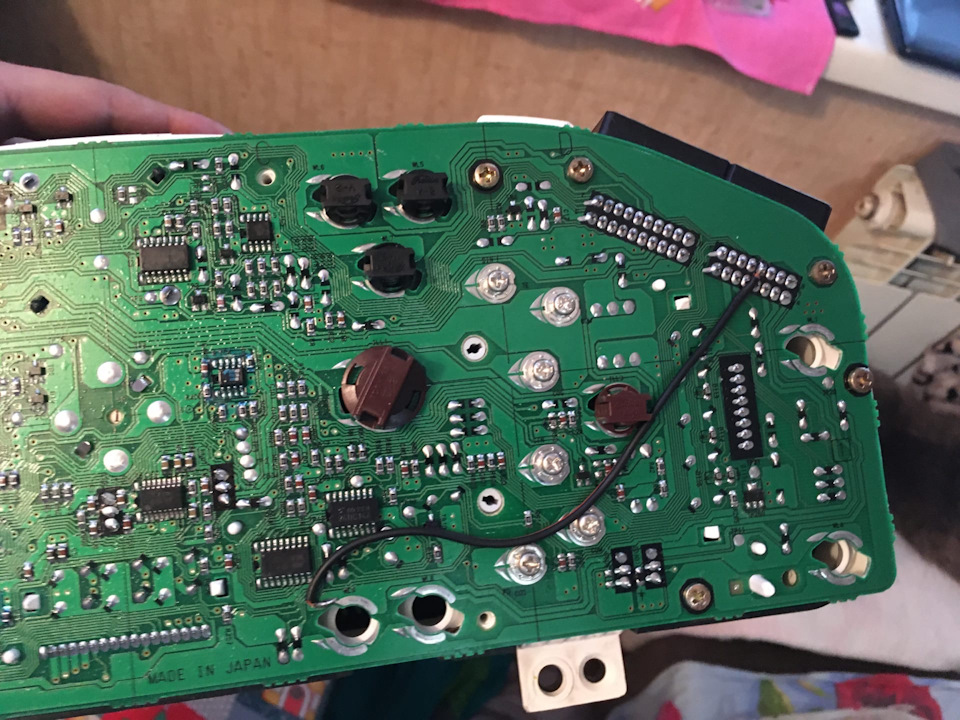

1. Проблема с индикатором дальнего света решилась легко, отсутствовала перемычка на плате к лампе дальнего света. Схема аналогична на старой и новой. Контакты совпадают. Решилось установкой перемычки на законное место.

2. Взяв мысль всё с того же отчёта, прозвонил лампу ручника. В старой схеме просто 2 контакта идут на фишку, в новой же стоит пара диодов и транзистор. Обрезал дорожки от фишки к лампе ручника и припаял перемычку на прямую от штекера к лампе ( По сути схема получилась как в старой приборке было ) . Всё проверил, теперь работает как положено. Загорается когда поднят ручник либо когда мало тормозной жидкости.

3.Отсутствие лампы «HOLD» решил тем же путём, как и Stin174 , при помощи перемычки вывел на лампу «TCS OFF». На старой приборке на лампу «HOLD» шёл контакт на прямую с фишки, в новой же приборке этот контакт был вообще пустым. К нему и подпаялся перемычкой. Проверил, всё работает. Кнопку на КПП нажимаем, загорается надпись «TCS OFF» на панели, нажимаем ещё раз и надпись тухнет.

4. Проблему с зашкалом датчика температуры пока не решил. Читал что можно просто замкнуть зелёный и красный провод на датчике, и всё будет ОК. Решил пока не делать, может смогу найти более изящное решение проблемы.

—- UPD Решил сделать стандартным для этой ситуации путём. Замкнул зеленый на красный провод на датчике температуры под капотом. Всё работает. В этом отчёте более подробная информация по этой теме. Вот тут
—-

Источник

Мазда Фамилия: Что ломается и как ремонтировать?

Японская автомобилестроительная компания Mazda Motor Corporation появилась в начале прошлого века. На тот момент она занималась выпуском производственного оборудования, а после мотоциклами. В 30-х годах в компании появились первые трёхколёсные автомобили, выпуск которых с годами набирал обороты. Но во время войны производственные склады Мазда были разрушены, и новый выпуск автомобилей произошёл лишь в 60-х годах 20 века. Тогда же и появился первый автомобиль Мазда Фамилия. За время существования автомобиль выпускался с типом кузова седан, универсал, хэтчбек, купе, кабриолет. На сегодня существует достаточно широкий выбор двигателей, как бензиновых, дизельных, так и турбодизельных.

За более, чем 70-летний выпуск Мазда охватила весь мир. И Россия не стала исключением! Сегодня часто можно встретить японские автомобили на российских дорогах. В основном, это модели до 2003 года. С течением времени машины Мазда остаются надёжными, комфортными и с нестареющим дизайном. Но, как известно, и японские автомобили не без изъянов. Узнать, когда нужна диагностика, ремонт Mazda Familia, какие есть проблемные места можно в нашей статье.

Не заводится Мазда Фамилия

Каждый автомобилист рано или поздно сталкивается с тем, что автомобиль не заводится. И запуск автомобиля вне зависимости от сложности системы управления и различных датчиков происходит всегда одинаково. Что же делать если не запускается Мазда Фамилия?

1. Провести самодиагностику. На всех автомобилях Мазда с 80-х годов устанавливается система электронной диагностики. Она определяет основные проблемы датчиков системы впрыска. Бывают проблемы несерьёзные, которые можно устранить самостоятельно, и двигатель запустится. И серьёзные проблемы, вроде поломки системы зажигания и некоторых датчиков. В таком случае нужен специальный ремонт или замена деталей. Например, можно обнаружить, что есть проблемы с датчиком детонации. Починить его трудно, и скорее нужна замена в СТО.
2. Проверить АКБ и предохранители. Предохранители должны быть без повреждений. АКБ должен быть заряжен. Можно также почистить клеммы АКБ ножом или напильником.
3. Проверить искру. Она должна быть сильной и голубого цвета. Если пламя слабое или его нет, то нужно проверить свечи и сопротивление.
4. Если свечи сухие, то нужно проверить давление в топливной системе, контакты, электрическую цепь. Очень важно заправлять автомобиль качественным и проверенным бензином.
5. Если не крутится стартер, то нужна проверка электрической цепи от системы зажигания до стартера. Могли произойти обрывы или замыкания цепи.
6. Проверить клапан PCV, регулятор давления топлива и выхлопную систему.
7. Проверить воздушный тракт. Он должен быть чистым. Гофра должна быть без трещин.

Иногда вышеперечисленных действий недостаточно, и нужна специальная диагностика автомобиля, которую проводят во всех СТО.

Ремень ГРМ

Ремень ГРМ — часть двигателя внутреннего сгорания. Он синхронизирует вращение коленвала и распределительного вала.

Почему происходит обрыв ремня ГРМ? Обрыв может произойти по причине естественного износа, брака производителя, накопления масла и грязи или попадания других инородных предметов на зубья, заклинивание помпы, коленвала, распределительного вала, натягивающего ролика.

Как сделать замену ремня ГРМ?

1. Нужно отключить отрицательную клемму от аккумуляторной батареи.
2. Открутить катушки зажигания.
3. С крышки клапанов убрать два шланга.
4. Отсоединить датчик, идущий на распределительный вал.
5. Открутить болты крепления крышки клапанов и отодвинуть в сторону.
6. Осмотреть ремень ГРМ на наличие трещин.
7. Отсоединить датчик коленвала.
8. Вытащить щуп, и убрать провода в сторону.
9. Ослабить болт крепления ремня гидроусилителя и фиксатор.
10. Открутить штиф помпы.
11. Ослабить болт крепления генератора и сам ремень генератора.
12. Ослабить и вытащить ремни.
13. Снять правое колесо автомобиля, шкив коленвала, защиту ремня ГРМ, правую опору двигателя.
14. Открутить и убрать кронштейн, идущий на головку блока цилиндров (ГБЦ).
15. Открутить переднюю и заднюю часть крышки.
16. Подвести метки. Нужно, чтобы нижняя метка совпала. Также, нужно подвести метки на распределительных валах
17. Открутить ролик натяжителя и обводной ролик.
18. Вытащить ремень ГРМ.
19. Зафиксировать распределительный вал. Снять с него шкив. Снять с коленвала звёздочку.
20. Установить обводной ролик. Натяжной ролик нужно установить в крайнее левое положение.
21. Натянуть пружину и зацепить её.
22. Проверить метки на правильность положения.
23. Натянуть ремень ГРМ, ослабить ролик натяжителя и затянуть его.
24. Повернуть коленвал вокруг на два оборота.
25. Готово!

Конечно, снятие ремня не такой простой процесс, поэтому рекомендуем сразу обращаться в СТО.

Тормозная система

Как понять, что тормозная система Мазда Фамилия не в порядке?

1. Увеличенный ход тормоза. Нужно проверить систему на утечки.
2. Слетел тормозной шланг. Нужно поставить новый.
3. Пружинит и проваливается педаль ножного тормоза. Это может происходить, если в тормозной тракт попал воздух или упал уровень жидкости, или вскипела тормозная жидкость.
4. Торможение неэффективно и педаль проваливается. Это говорит о нарушении герметичности и повреждении манжетов. Также могут быть замаслены фрикционные накладки или неисправен тормозной усилитель.
5. Нарушена курсовая устойчивость. Это можно определить по недостаточному давлению в шинах, загрязнённым колёсным цилиндрам, изношенным тормозным колодкам, изношенным неравномерно протекторам.
6. Торможение происходит самостоятельно. Это говорит о засорённом компенсационном отверстии.
7. Торможение с вибрациями. Так происходит с плохими колодками, когда тормозной диск повреждён коррозией.
8. Колесо тяжело проворачивается вручную. Это говорит о том, что суппорты покрылись коррозией.

Подвеска и рулевое управление

Подвеска состоит из множества деталей, которые соединяют кузов автомобиля и дорогу. Она обеспечивает плавность хода, управление и торможение. Рулевое управление отвечает за угол поворота колёс при отклонении руля.

Почему ломается рулевое управление и подвеска на Мазда Фамилия?

1. Если автомобиль уводит в сторону при движении в одну сторону, то это может говорить о плохо накачанных шинах или их дефекте, изношенности подвески или рулевого управления.
2. Если автомобиль вибрирует и дёргается, то может быть нарушен баланс колёс, износились подшипники, стойки-амортизаторы.
3. Если автомобиль раскачивается, то могут быть также неисправны стойки-амортизаторы или компоненты подвески.
4. Если плохо работает рулевое колесо, то, скорей всего, сильно упал уровень жидкости, плохо накачаны шины, недостаточно смазки, нарушена регулировка колёс, плохо работает гидроусилитель.
5. Если происходит люфт рулевого управления, то плохо затянуты подшипники или износились подвеска и рулевое управление.
6. Могут быть и другие поломки, вроде самопроизвольного включения ступичных муфт или износ рулевой тяги.

Климатическая установка

Климат-контроль и кондиционер поддерживают температуру в салоне на заданном уровне. Конструкция климат-контроля сложнее, потому что в базовую систему вентиляции и обогрева внедряются различные датчики на приборной панели, электронный блок управления и иногда воздушные заслонки с электроприводом.

Почему происходят поломки в системе вентиляции? Есть две основные причины — нарушение герметичности и механические неисправности (например, отказ компрессора или поломка патрубка электроклапана). Первая проблема возникает со временем из-за дорожных химикатов, когда трубки начинают гнить. Вторая проблема возникает вследствие естественного старения или неправильного использования.

Система охлаждения

В системе охлаждения может происходить перегрев, переохлаждение, утечка жидкости, как внутренней, так и внешней, или нарушение её циркуляции.

Почему происходит перегрев? Перегрев происходит, когда падает уровень жидкости, повреждается ремень, ломается насос, муфта, измеритель температуры, лопасти крыльчатки вентилятора, изнашивается ремень привода помпы системы охлаждения.

Почему происходит переохлаждение? Может заклинить термостат или могут быть неточными показатели температуры.

Внешние утечки происходят, когда повреждены шланги охладительного тракта или сальники. Также могут происходить утечки через сливную пробку двигателя и из внутренних каналов теплообменника.

Внутренние утечки происходят через прокладку головки цилиндров или через трещины в их стенках.

Стеклоомыватель

Каждый автомобиль оснащается омывательной системой, которая очищает лобовое стекло. Эта система включает в себя различные компоненты, такие как щётки стеклоочистителя и бачок стеклоомывателя, в котором хранится жидкость для очистки.

Перед тем, как снять бачок стеклоомывателя нужно понять, где он находится. Он расположен либо под передним бампером, либо под лобовым стеклом. На нём есть обозначение.

Как предотвратить износ бачка? Летом стоит добавлять омывающий раствор или воду со специальной присадкой. Зимой нужно заливать специальную незамерзающую жидкость, а также можно использовать подогрев бачка.

Автомобильные гиганты сегодня выпускают автомобили, оборудованные системами ЭБУ. Эти электронные блоки управления при помощи датчиков…

Выбирая автомобиль, будущий владелец, вполне резонно анализирует всю информацию, касающуюся интересующего транспортного средства. Сегодня благодаря…

Mazda MPV — автомобиль японского производства, рассчитанный на 7 посадочных мест. В некоторых азиатских странах модель…

Источник

Замена панели приборов — logbook Mazda Familia on DRIVE2

Красным обведены направляющие-штыри-контакты: Снятие приборов окончено: Не редкая проблема когда люди покупают приборку от рестайла, по причине выхода из строя панель мазда фамилия приборки, хотели например затюнить и отломили к такой то бабуйне стрелочку а дорестайл хрен найдешь порой.

При установке выясняется что показометр температуры ОЖ нам гонит что есть сил стремясь в небо вне зависимости от температуры двигуличьки. Не стоит расстраиваться и нести обратно панель мазда фамилия на разборку с криками заберите ваше Г оно не работает! Темболее что она стоит например рублей Мы можем просто собрать из двух панель мазда фамилия. Далее если у нас например на руках две приборки, одна рестаил другая дорестайл.

То мы можем заметить что у них внешний вид приборов немного отличается. Слева прибор рестайл, справа дорестайл. В таком случае мы не сможем просто взять и заменить панель мазда фамилия от одной на другую. Придется еще немного покрутить отверткой и отделить пластик от самой плты.

Нужно открутить плату от пластика. Ее крепят 6 болтиков. Обведены красным. Фиолетовый ромб это болты которые крепят разъемы к плате их трогать не. Далее получаем голую плату.

Платы рестайл и дорестайл. Суть в том что на снятую плату панель мазда фамилия с дорестайла можно прилепить пластик от рестайла, надеть на нее приборы от рестайла и лицевую крышку со стеклом от того же рестайла.

Поиск автозапчастей

Платы одинаковые, расположение лампочек тоже панель мазда фамилия. Разница лишь в наличии тех или иных функций в комплектации а соответственно наличием или отсутствием соответствующих им лампочек.

Таким образом без вмешательства в проводку мы имеем возможность собрать рабочую приборку на старой плате с новыми показометрами, при условии что плата у вас была изначально исправно а глучил или поламался панель мазда фамилия показометр. Благодарю за внимание.
