Honda CR-V › Logbook › Фишка пассажирской двери сращивание проводки

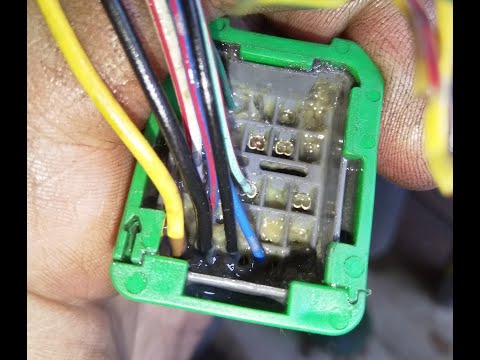

На днях добрался до проведения акустического провода в пассажирскую дверь, отгибаю кожух, а там изоляция на большинстве проводов уже лопнула у фишки, чтобы избежать замыкания в ближайшем будущем начал вытаскивать пины, чтобы затянуть кембриками, но на 3ем пине выломал крепление, потом на 4ом. Решил не мучаться со старой фишкой + ко всему просверлив фишку под акустич. провод и просунов его, фишка перестала нормально защелкиваться. Все это дело отрезал, купил пару фишек папа-мама по 6 пинов и срастил на фишках, очень удобно.
Дальше все это дело режем, берем фишку 6 пинов, берем термоусадки и пошли скручивать. (дальше фото для тех, кто вообще проводов ни разу в жизни не касался). Можно сделать более изолированно, но термомуфты пока ни разу не подводили.
Всё подключаем и проверяем работоспособность. Всё работает, значит дополнительно обматываем изолентой связки, ставим самодельную резиновую заглушку в дверь т.к. больше фишки там нет и радуемся жизни. Если в дальнейшем понадобится какой либо провод, с ним будет гораздно проще разобраться, чем сидеть целый пучек разматывать. ps. Старайтесь делать скрутки хоть немного, но на разных уровнях, чтобы была доп. изоляция от соседнего провода.
Также в обоих дверях сразу проложены штатные провода на подогрев зеркал, поэтому заодно прокинул провода из салона в дверь.
Некоторые цвета из 12 проводов (праворулька):
Желтый с красной полосой (толстый) — ЦЗ
Белый с красной полосой (толстый) — ЦЗ
Серый с черной полосой (тонкий) — звук
Синий\серебр. метки (тонки) — звук
Черный (тонкий) — подогрев зеркала (не у всех есть)
Синий с желтой полосой (тонкий) — подогрев зеркала (не у всех есть)
Синий с красной полосой (толстый) — моторчик стеклоподъемника
Синий с белой полосой — моторчик стеклоподъемника
Зеленый с желтой полосой (толстый) — плюс на кнопку стеклоподъемника в двери пассажира
Неполная схема на зеркалах:
Зеленый с белой полосой (тонкий) — регулировка
Красный с желтой полосой (тонкий) — регулировка
Желтый с черной полосой (тонкий) — регулировка\складывание общий
Зеленый с белой полосой (тонкий) — регулировка
Черный — зеркало подогрев (тонкий) — зеркало подогрев
Синий с желтой полосой (тонкий) — зеркало подогрев
Синий с красной полосой (тонкий) — ?
