Диагностика и проверка передних противотуманных фар (Дискавери 3)
Осмотр и проверка
1. Убедитесь в обоснованности жалобы клиента.
2. Визуально осмотрите на наличие очевидных электрических неисправностей.
| Механические факторы | Электрические факторы |
| | |
3. Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к последующим действиям устраните ее (если это возможно).
4. Используйте одобренную диагностическую систему или сканирующий прибор (тестер), чтобы перед обращением к таблице признаков неисправности или указателю DTC извлечь все диагностические коды неисправности (DTC).
Так как коды DTC хранятся больше чем в одном модуле, рекомендуется полное считывание данных автомобиля.
Сотрите все DTC после устранения неисправностей.
Таблица признаков неисправности
| Признак неисправности | Возможные причины | Действие |
| Противотуманные фары не работают | | Проверьте состояние лампы. Проверьте плавкий предохранитель (и) (см. визуальный осмотр). Проверьте электрические цепи противотуманных фар. Проверьте работу переключателя. Обратитесь к руководству по электрооборудованию. |
| Регулировка яркости противотуманных фар | | Проверьте состояние и мощность лампы. Проверьте электрические цепи противотуманных фар. Проверьте работу переключателя. Обратитесь к руководству по электрооборудованию. |
| Недостаточная область освещения, обеспечиваемая противотуманными фарами | Неправильная выверка противотуманных фар | Проверьте и отрегулируйте выверку противотуманных фар. |
| Контрольная лампа не работает | | Проверьте плавкий предохранитель (и) (см. визуальный осмотр). Проверьте работу переключателя. Проверьте электрические цепи контрольной лампы. обратитесь к руководству по электрооборудованию. Проверьте на наличие диагностических кодов неисправности (DTC), указывающих на неисправность щитка приборов. |
Указатель кодов DTC
ПРИМЕЧАНИЕ: Универсальные сканирующие приборы не могут считывать перечисленные коды или могут считывать только 5-значные коды. Сопоставьте 5 цифр со сканирующего прибора с первыми 5-ю цифрами указанного в перечне 7-значного кода, чтобы идентифицировать неисправность (последние 2 цифры дают дополнительную информацию, считываемую диагностической системой, одобренной изготовителем).
Источник

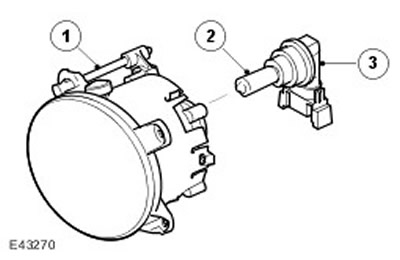

Передние противотуманные фары (Дискавери 3)
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | — | Регулировочный винт |
| 2 | — | Галогенная лампа |
| 3 | — | Патрон лампы |
Передние противотуманные фары являются дополнительным оборудованием автомобилей базового уровня и стандартным оборудованием автомобилей с улучшенной комплектацией.
Две противотуманные фары встроены в отверстия переднего бампера. Каждая фара крепится к бамперу тремя винтами, закрытыми облицовкой. Противотуманные фары оснащены регулировочными винтами, с помощью которых можно правильно отрегулировать положение световых пучков
В патроне противотуманной фары находится галогенная лампа Н11 мощностью 55 Вт. Патрон вставлен в отверстие задней стенки корпуса противотуманной фары и повернут в положение фиксации.
Передние противотуманные фары управляются переключателем освещения. Если ключ зажигания находится в положении II, а переключатель освещения установлен в положение включения габаритных фонарей или включения фар, то для включения противотуманных фар нужно вытянуть переключатель в первую позицию.
Если вытянуть переключатель во вторую позицию, то будут включены и передние, и задние противотуманные фары. При включении передних противотуманных фар на панели приборов включается предупредительный сигнализатор.
Принцип действия передних противотуманных фар (только для рынков США и Канады)
Электроэнергия подается на передние противотуманные фары от дополнительного реле №5, расположенного в блоке BJB, который находится в моторном отсеке.
Передние противотуманные фары функционируют, как было описано выше, но с некоторыми отличиями, обусловленными местным законодательством, которое регулирует использование фар.
Если одновременно включены ближний свет фар и передние противотуманные фары, то при переключении фар на дальний свет передние противотуманные фары автоматически выключаются. При выключении фар дальнего света противотуманные фары автоматически включаются.
ПРИМЕЧАНИЕ: Передние противотуманные фары также автоматически выключаются при подаче сигнала миганием фар дальнего света.
Источник
Диагностика и проверка задних противотуманных фонарей (Дискавери 3)
Осмотр и проверка
1. Убедитесь в обоснованности жалобы клиента.
2. Визуально осмотрите на наличие очевидных механических и электрических неисправностей.
| Механические факторы | Электрические факторы |
| | |
3. Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к последующим действиям устраните ее (если это возможно).
4. Используйте одобренную диагностическую систему или сканирующий прибор (тестер), чтобы перед обращением к таблице признаков неисправности или указателю DTC извлечь все диагностические коды неисправности (DTC).
Так как коды DTC хранятся больше чем в одном модуле, рекомендуется полное считывание данных автомобиля.
Сотрите все DTC после устранения неисправностей.
Таблица признаков неисправности
| Признак неисправности | Возможные причины | Действия |
| Противотуманные фары не работают | | Проверьте состояние лампы. Проверьте плавкий предохранитель (и) (см. визуальный осмотр). Проверьте электрические цепи противотуманных фар. Проверьте работу переключателя. Обратитесь к руководству по электрооборудованию. |
| Регулировка яркости противотуманных фар | | Проверьте состояние и мощность лампы. Проверьте электрические цепи противотуманных фар. Проверьте работу переключателя. Обратитесь к руководству по электрооборудованию. |
| Контрольная лампа не работает | | Проверьте плавкий предохранитель (и) (см. визуальный осмотр). Проверьте работу переключателя. Проверьте электрические цепи контрольной лампы. Обратитесь к руководству по электрооборудованию. Проверьте на наличие диагностических кодов неисправности (DTC), указывающих на неисправность щитка приборов. |
Указатель кодов DTC
ПРИМЕЧАНИЕ: Универсальные сканирующие приборы не могут считывать перечисленные коды или могут считывать только 5-значные коды. Сопоставьте 5 цифр со сканирующего прибора с первыми 5-ю цифрами указанного в перечне 7-значного кода, чтобы идентифицировать неисправность (последние 2 цифры дают дополнительную информацию, считываемую диагностической системой, одобренной изготовителем).
Источник
