Ремонт дневных ходовых огней Hyundai Santa Fe III DM

Инструменты:

• Отвертка плоская средняя
• Отвертка крестовая средняя
• Электрофен технический
• Тестер
• Паяльник
• Источник постоянного тока напряжением 12 В

Детали и расходники:

• Герметик для стекол
• Драйвер ДХО (при необходимости)
• Термоусадка
• Резисторы (4.7 Ом или 2.7 Ом, по выбору), 4 шт. на плате
• Диоды (при необходимости)
• Картонная коробка (для нагревания фары)
• Противотуманная фара, левая (92201-2W020, 92201-2W030, 92201-2W100, 92201-2W110) (при необходимости полной замены)
• Противотуманная фара, правая(92202-2W020, 92202-2W030, 92202-2W100, 92202-2W110) (при необходимости полной замены)

Примечание:

В этой статье описан ремонт ДХО Санта Фе. Огни дневного света расположены в противотуманной фаре. Часто случается, что некоторые диоды перестают гореть. Регламент предполагает, что в таком случае фару необходимо заменить полностью. Но новая фара в сборе очень дорога и можно рассмотреть вариант ее ремонта. Причиной потухших диодов обычно являются повреждения платы, которая отвечает за их работу либо сами диоды. Если Вы обладаете необходимыми навыками в работе с электроникой, таким ремонтом можно сэкономить очень значительную сумму денег.

В статье использованы изображения разных вариантов противотуманной фары, с одной или двумя лампами (разные каталожные номера фар отображены в списке выше). Общий ход действий для них одинаков. Правая и левая фары ремонтируются одинаково.

1. Отключите провод клеммы «минус» аккумулятора.

2. Снимите передний бампер и демонтируйте с него противотуманные фары Хендай Санта Фе.

3. Извлеките лампы из противотуманной фары.

4. Снимите пластиковый черный кронштейн с фары и поместите ее в картонную коробку, в которой предварительно сделайте отверстие для фена.

5. Вставьте фен в отверстие и нагревайте фару примерно 10 минут.

Примечание:

Фара нагреется и будет горячей. Чтобы не обжечь руки, рекомендуется одеть тканевые перчатки и разбирать нагретую фару в них.

6. С помощью плоской отвертки располовиньте фару отщелкивая защелки по всему периметру и оттягивая корпус фары.

Защелки фары ПТФ Санта Фе.

Примечание:

Будьте осторожны с пластиковыми защелками. Не отжимайте их слишком сильно, чтобы не обломать.

6. Открутите и извлеките рамку ДХО.

7. Открутите плату управления диодным светом (крепится на двух винтах).

8. Проверьте тестером напряжения на элементах платы, драйвере и диодах.

9. Если обнаружено, что перегорели резисторы, то замените их новыми.

Примечание:

На плате установлены резисторы номиналом 4.7 Ом. Они сильно нагреваются и перегорают. Можно припаять сменные резисторы номиналом 2.7 Ом (0.025А). Они не будут перегреваться и лампы будут светить не хуже, чем с базовыми резисторами.

10. Если какие-то из диодов показывают короткое замыкание — замените перегоревшие светодиоды.

11. В случае перегорания, замените диодный драйвер (подходит на 10 Вт).

12. Поместите драйвер в термоусадку.

13. Подключите все элементы и проверьте работоспособность огней ДХО.

14. Закрепите новый драйвер под алюминиевый профиль.

15. Прикрутите плату на место.

16. Закрепите рамку светодидов ДХО в корпусе фары.

16. Нагрейте герметик фары феном, склейте половинки фары и зажмите их защелками.

Примечание:

Лучше нагрейте старый герметик и плоской отверткой удалите его, а после этого нанесите слой нового герметика.

Слой нового герметика

Работающие огни ДХО после сборки фары

17. Установите фару в бампер, соберите и установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Источник

Клуб владельцев Нyundai Santa Fe 3 (DM)

Замена ламп в ПТФ

Замена ламп в ПТФ

Сообщение priZrak » 18 дек 2015, 08:42

Лампы в ПТФ решил не покупать, обещали подарить и… подарили. Лампы МТФ H8 3000k. Меняются достаточно легко, нужно лишь вынуть по три пистона в подкрылках, отогнуть и поменять.

Ну, можно сказать, сбылась мечта. Получил ретро-свет в ПТФ. Пока доволен, посмотрим как в дороге будет светить. Визуально светит ярче штатных, и цвет очень приятный.

Замена ламп в ПТФ

Сообщение begunok » 05 мар 2016, 11:33

OSRAM Fog Breaker H11 12V 55W 2600K Yellow Globes Fog Spot Bulb
Установили в Grand Santa Fe такие вот лампы

Чисто туманки только

OSRAM Fog Breaker H11+ Philips X-treme vision +50% яркости 35W D3S на Grand Santa Fe

Re: Замена ламп в ПТФ

Сообщение priZrak » 05 мар 2016, 11:36

Re: Замена ламп в ПТФ

Сообщение begunok » 05 мар 2016, 11:42

Re: Замена ламп в ПТФ

Сообщение svlad » 30 ноя 2016, 08:31

Тут не отписался, исправлю
Эти лампы

Ерунда полная, аналоги втрое дешевле светят лучше или не хуже, не покупайте эту дрянь, экономте деньги )))

Re: Замена ламп в ПТФ

Сообщение begunok » 30 ноя 2016, 10:04

Источник

Ремонт дневных ходовых огней Хендай Санта Фе

Мы работаем с 2008 года
Нам доверяют более 50 тыс. клиентов

Дневные ходовые огни на Хендай Санта Фе вмонтированы в противотуманные фары. Часть диодов перегорает всего лишь за несколько лет службы. Что делать дальше? Дилерский регламент знает только один вариант – замену всей противотуманки. И, если машина на гарантии, то этим надо пользоваться. В противном случае, покупка новой противотуманной фары не имеет большого смысла из-за цены. Проще отдать вопрос на откуп сервисменам.

Дневные ходовые огни на Хендай Санта Фе вмонтированы в противотуманные фары. Часть диодов перегорает всего лишь за несколько лет службы. Что делать дальше? Дилерский регламент знает только один вариант – замену всей противотуманки. И, если машина на гарантии, то этим надо пользоваться. В противном случае, покупка новой противотуманной фары не имеет большого смысла из-за цены. Проще отдать вопрос на откуп сервисменам.

Порядок работ

Технология ремонта дневных ходовых огней Хендай Санта Фе:

• Снимается отрицательная клемма аккумулятора
• Демонтируется передний бампер, достается поврежденная туманка
• С противотуманной фары снимается стекло, с помощью боковых защелок, достаются лампочки
• Откручиваются рамки дневных ходовых огней
• Заменяются новыми или припаиваются перегоревшие резисторы и светодиоды
• Проверяется работоспособность перед сборкой
• Автомобиль собирается согласно обратного алгоритма

На работу по ремонту ДХО Хендай Санта Фе предоставляется гарантия. В наличии все требуемые для замены детали. Отличное качество работ, конкурентно низкие цены и оперативность ремонта.

Для записи на нашу станцию технического обслуживания достаточно просто позвонить. Возможна замена в день обращения.

Источник

Замена противотуманных ламп хендай санта фе

Сегодня мы рассмотрим самый простой метод замены противотуманных ламп хендай санта фе. Если так случилось что у вас вышла из строя лампа ПТФ, то сложного в её замене ничего нет.

Что нужно делать

Для этой процедуры отстегните несколько крепежных защелок подкрыльника хендай санта фе с той стороны, которая ближе к противотуманнке, так чтоб ваша рука могла туда свободно пролезть, не цепляясь за подкрылок и не царапая кожу на руке. Обычно достаточно отщелкнуть 5 таких крепежных застежек

• 3 пистона сверху над дугой крыла
• 2 пистона снизу под самой противотуманной фарой

Где находится противотуманная лампа

Посмотрите в образовавшийся проём, там вы увидите, как правило, белый бочонок это и есть блок противотуманной фары, а также вы увидите и провода, подходящие к самой фаре ПТФ. Вот именно там, где входит провод и находится наша лампа.

• Просто берем пальцами крепление лампы
• Поворачиваем против часовой стрелки
• Лампа снята
• Устанавливаем новую и радуемся успешно проведенной процедуре замены

Видео ниже наглядно вам продемонстрирует весь процесс замены лампы птф на хендай санта фе

Источник

Замена ламп в ПТФ Hyundai Sante Fe на светодиодные + замена корнеров

Ранее мы рассказали, как поменяли лампы ближнего и дальнего света на автомобиле Hyundai Sante Fe в своем автосервисе на «Мельникова, 5». Теперь на этом же авто мы заменили штатный галоген в ПТФ на LED; установим наши фирменные светодиоды XS-Light LED H11, а также корнеры (подсветка поворота) на белые галогенные лампы MTF-Light Palladium H27 (881). Таким образом, все фары автомобиля засветятся белым светом, что на практике выглядит весьма эффектно.

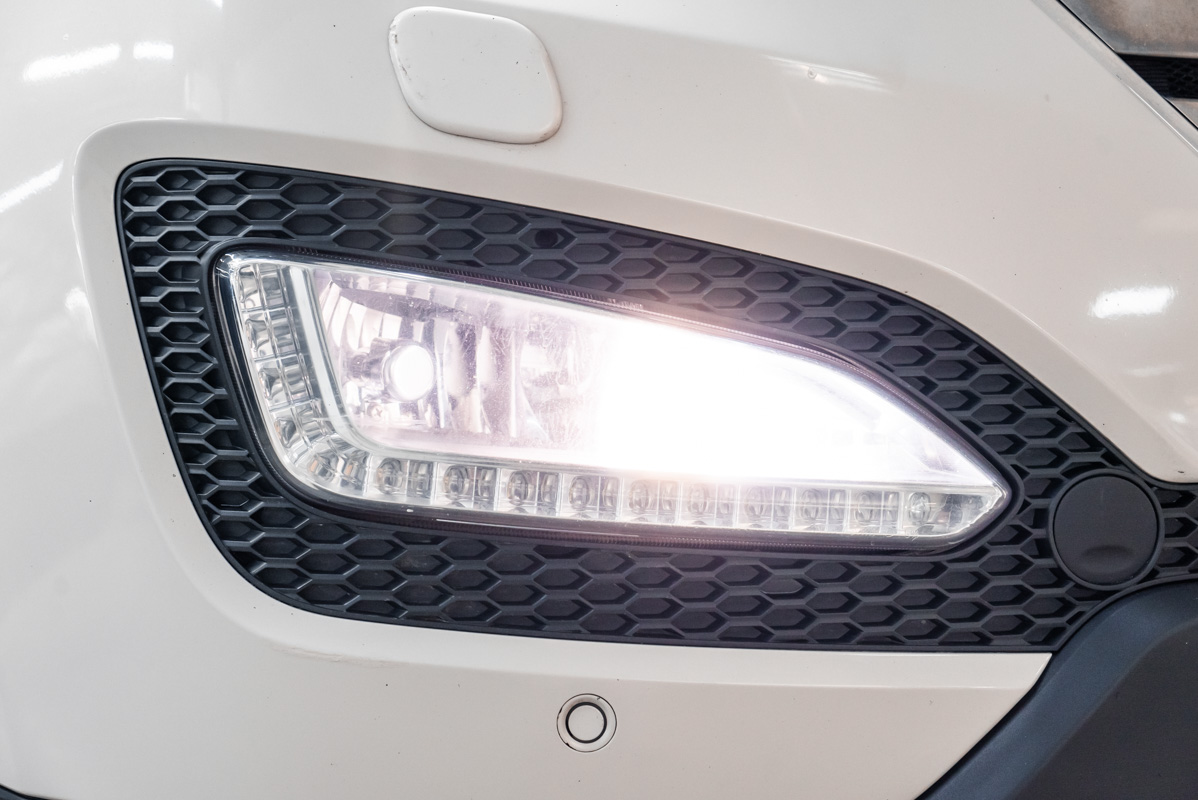

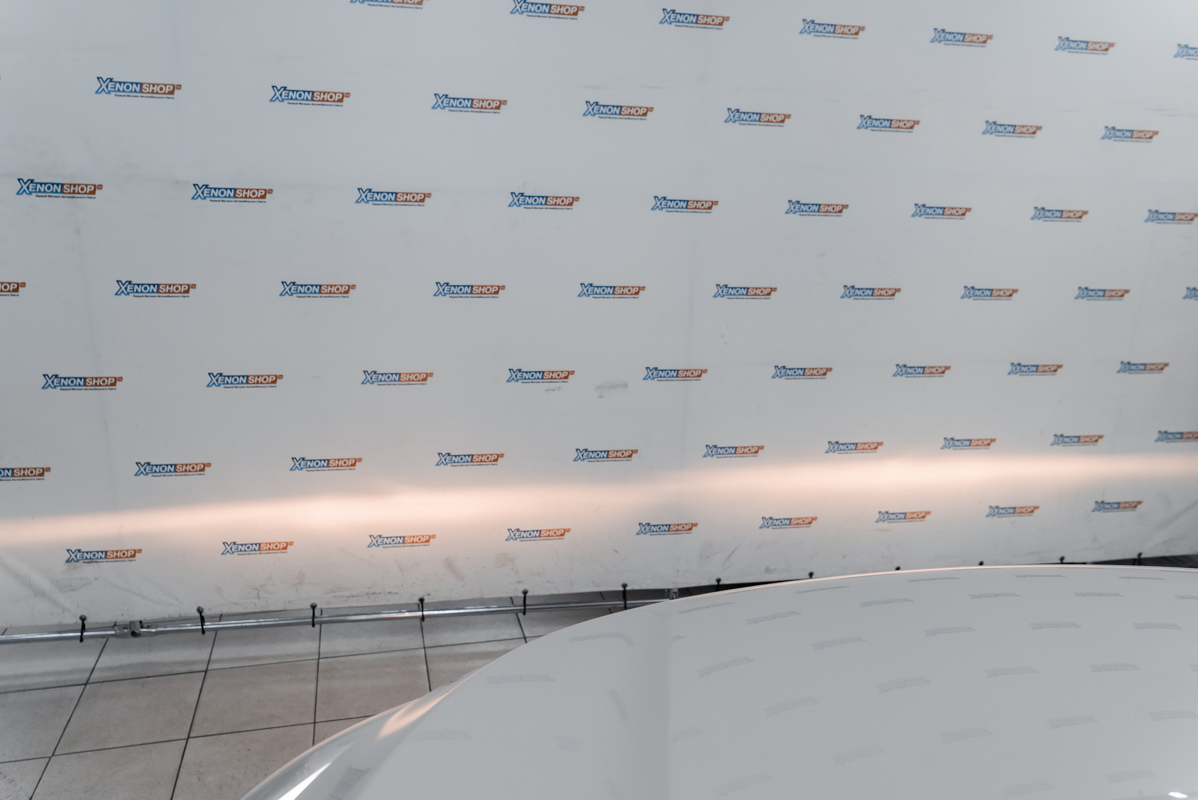

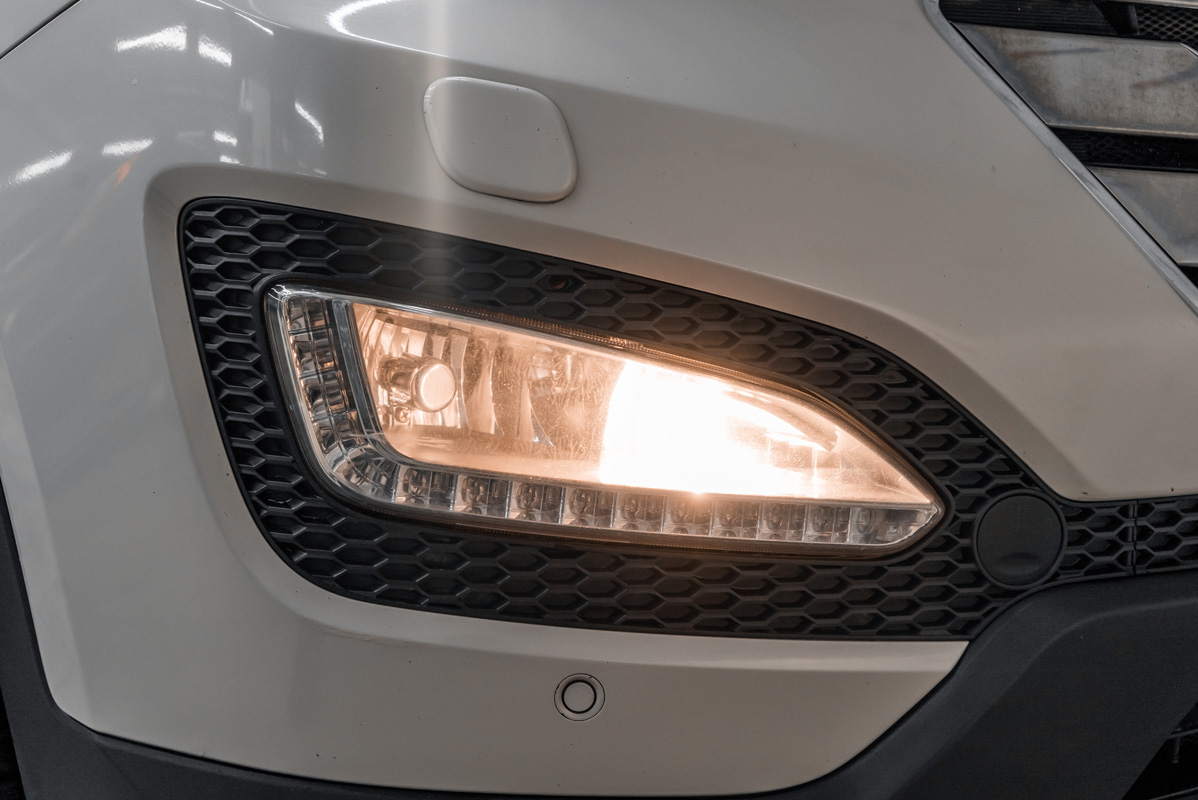

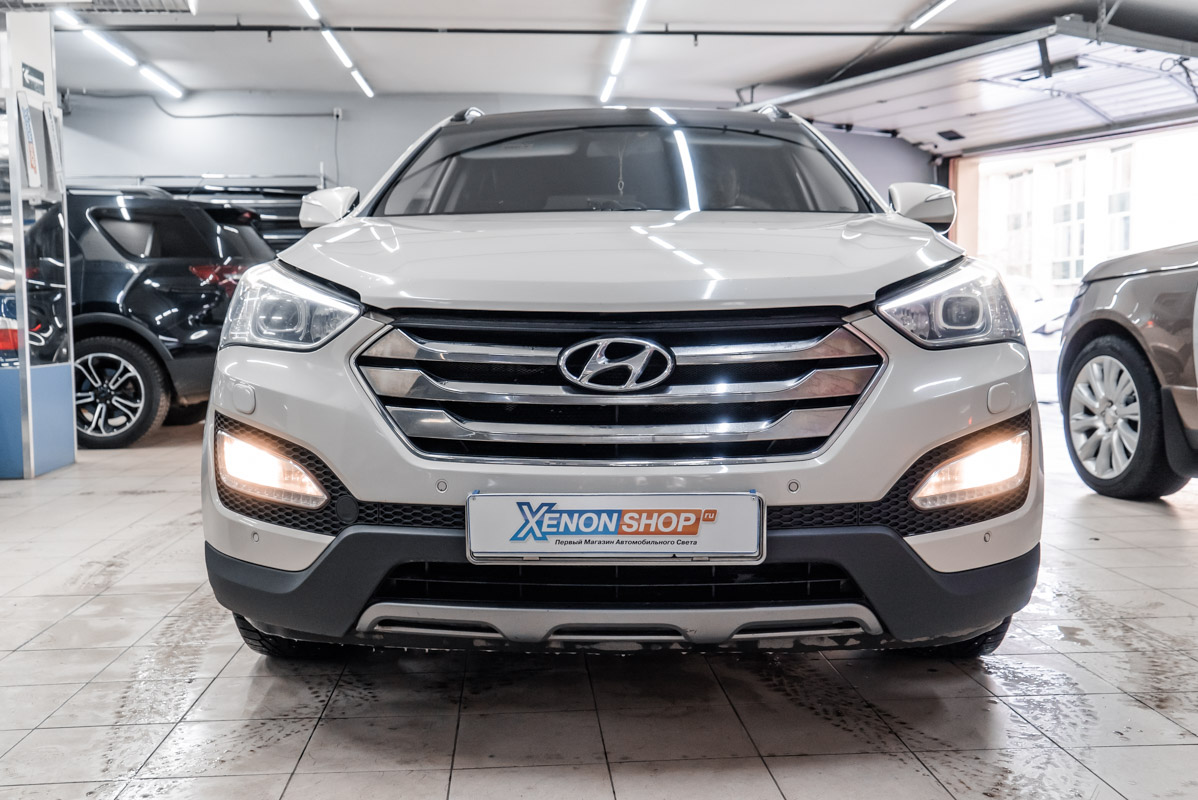

Исходная светотеневая граница ПТФ и вид авто в момент обращения.

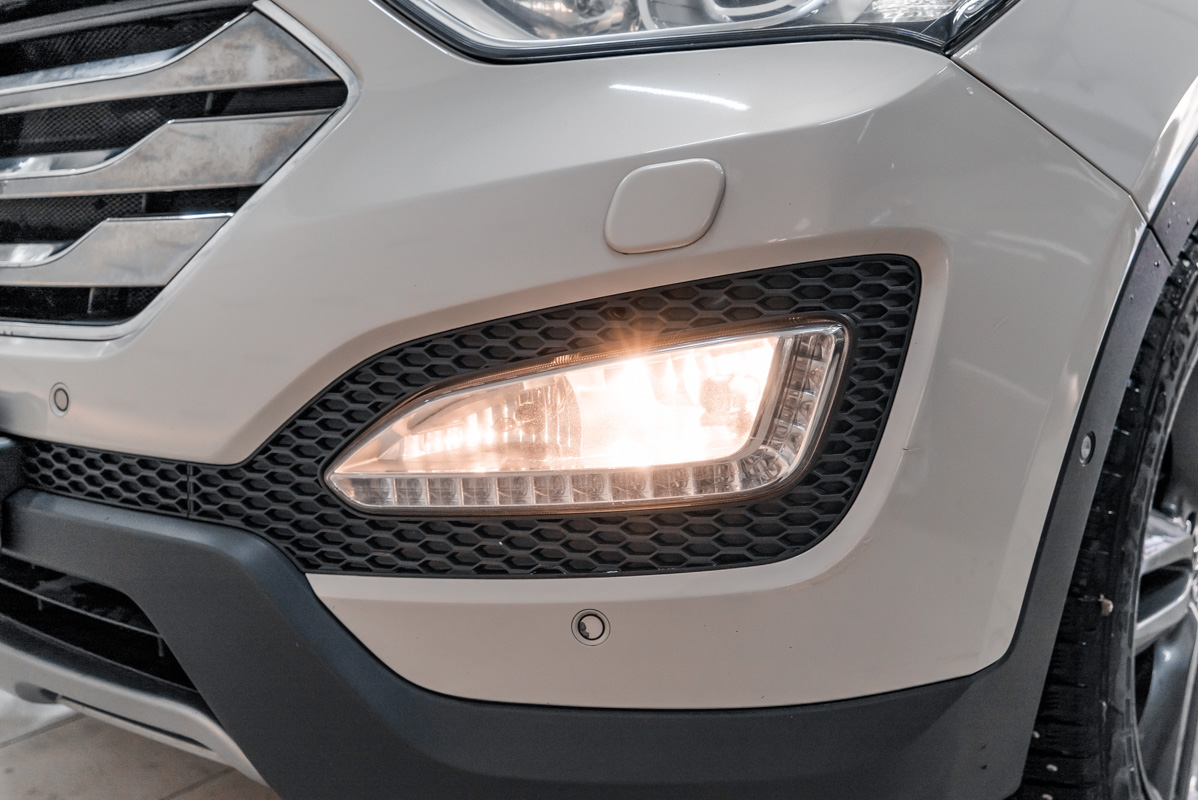

Свет корнера и противотуманки до замены ламп.

Светодиодные лампы XS-Light LED H11 являются нашей персональной разработкой – данные лампы излучают чисто-белый свет без теплых или холодных оттенков , при этом их яркость намного выше заводского галогена. Также стоит отметить, что лампы собираются из авиационного алюминия с использованием чипов последнего поколения, а еще LED-лампы служат намного дольше стандартных газовых и потребляют меньше питания аккумулятора.

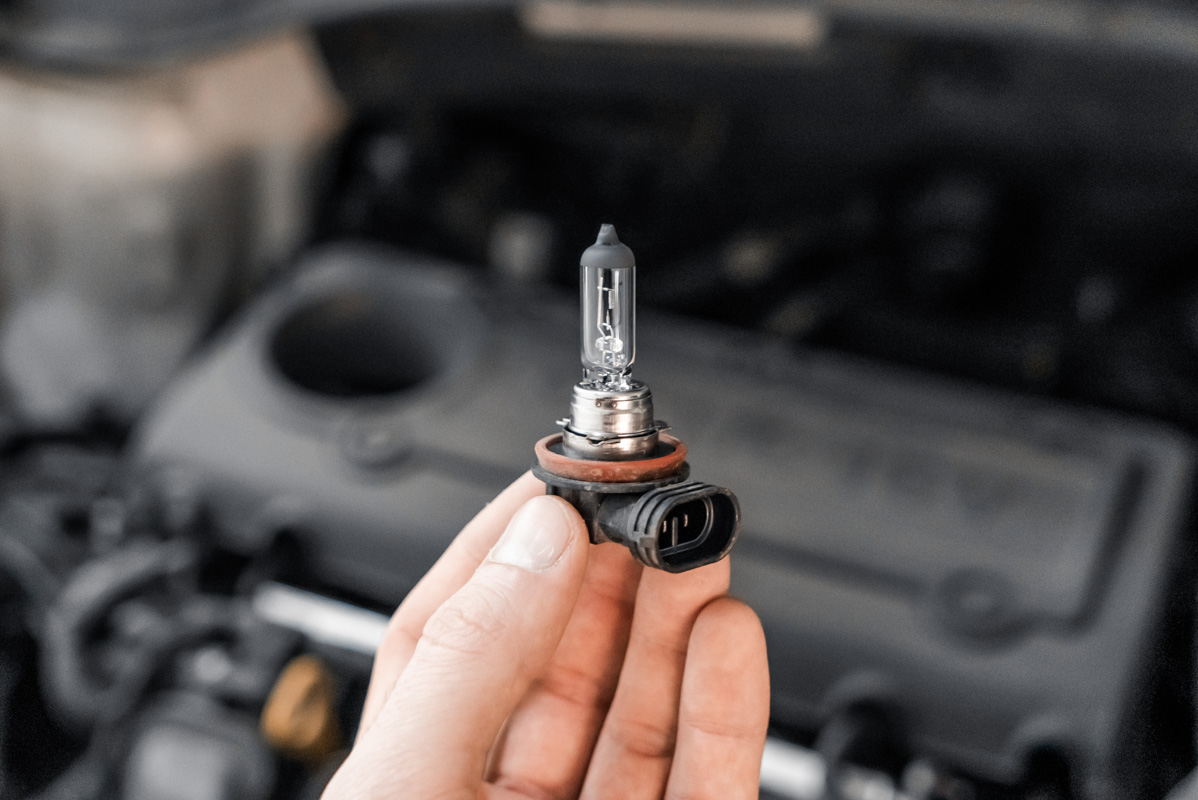

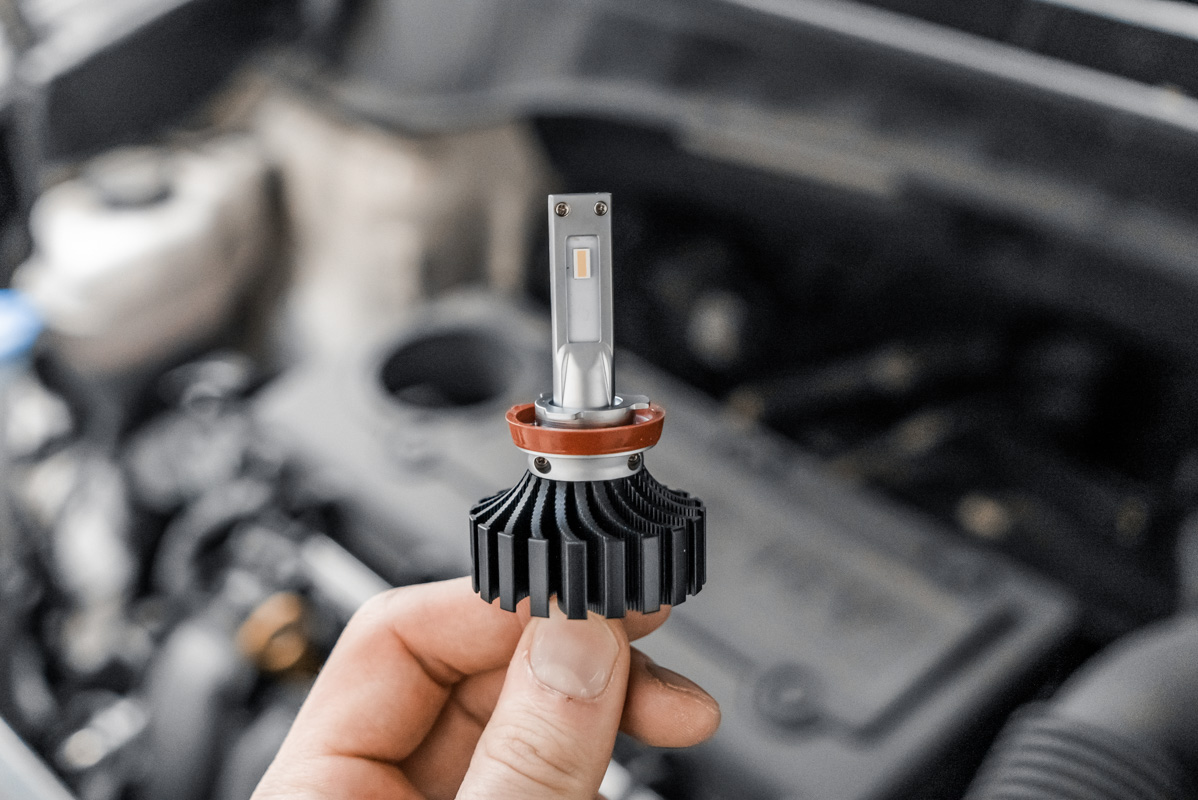

Старая галогенная лампа и новая светодиодная для ПТФ.

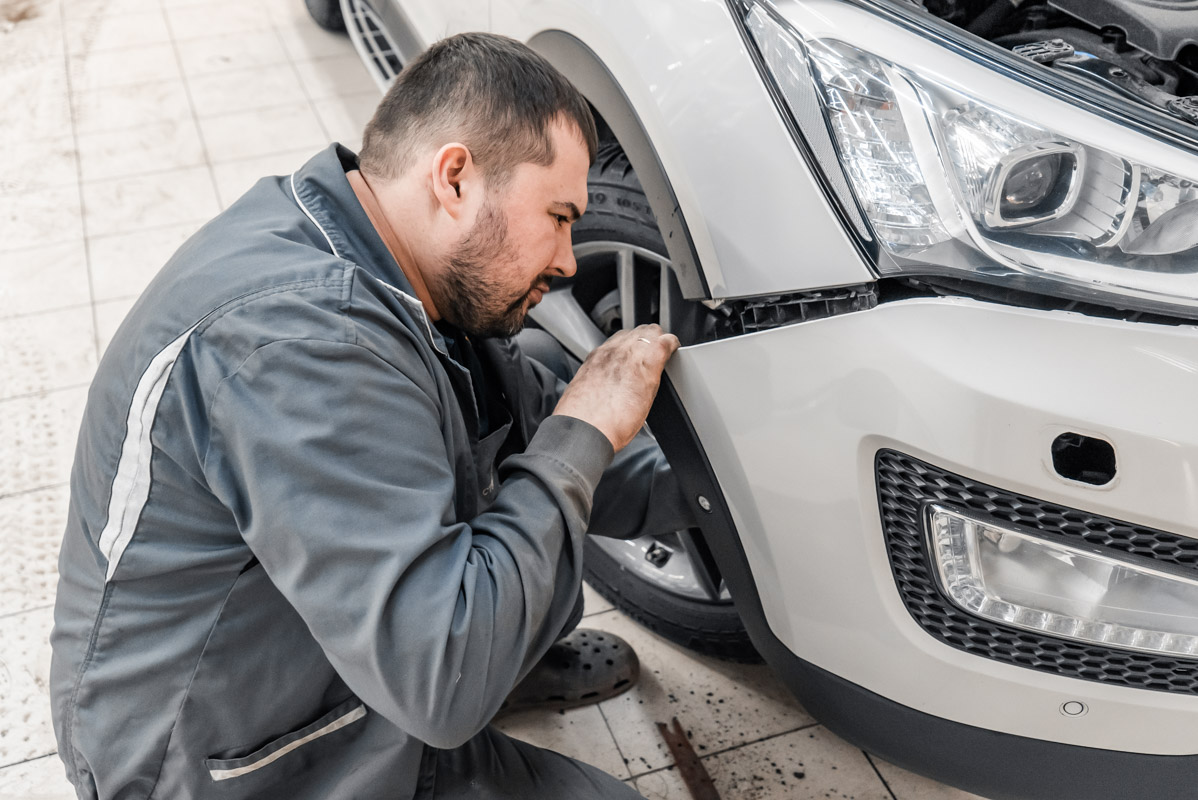

Процесс замены ламп на автомобиле.

Установка светодиодов в ПТФ и нового галогена в корнеры Хендай Санта Фе не требует полного демонтажа бампера – работа осуществляется через подкрылки, где мы удаляем старые лампы из противотуманок, устанавливая на их место светодиоды XS-Light LED H11, которые выставляем в корректное положение, добившись тем самым распределения света перед автомобилем на уровне асфальта.

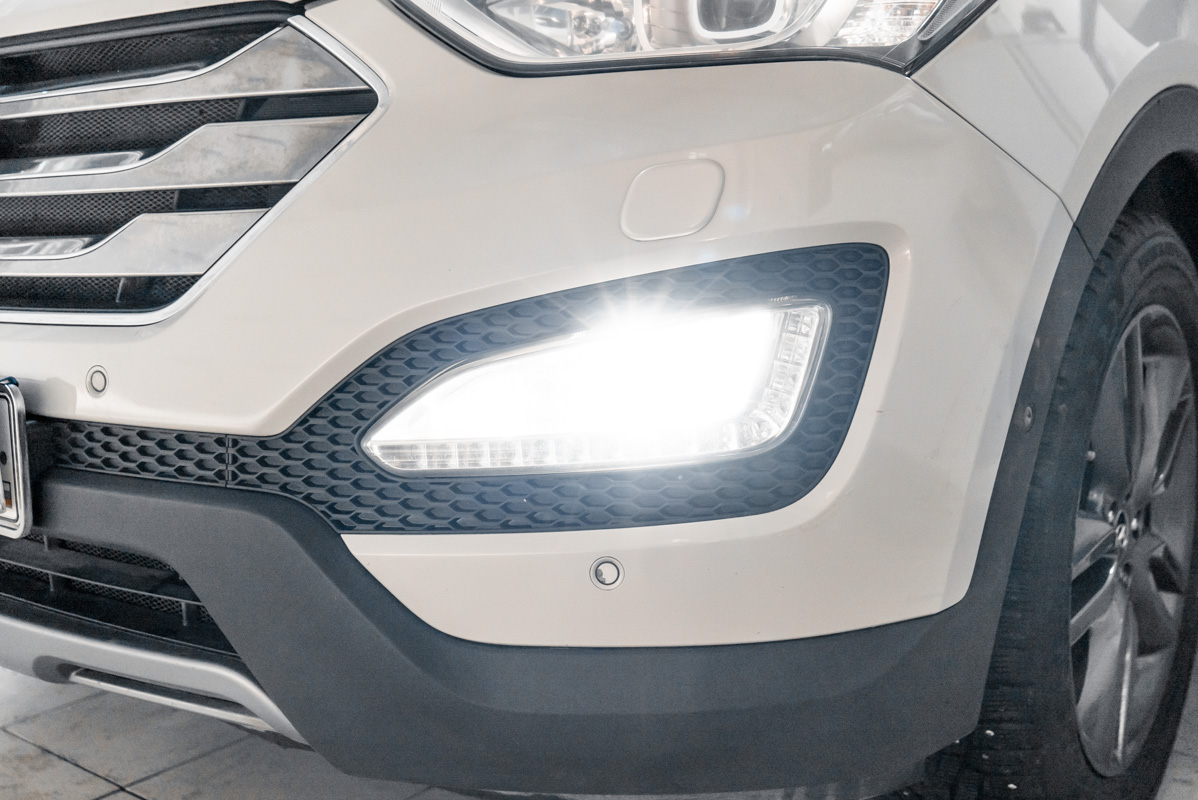

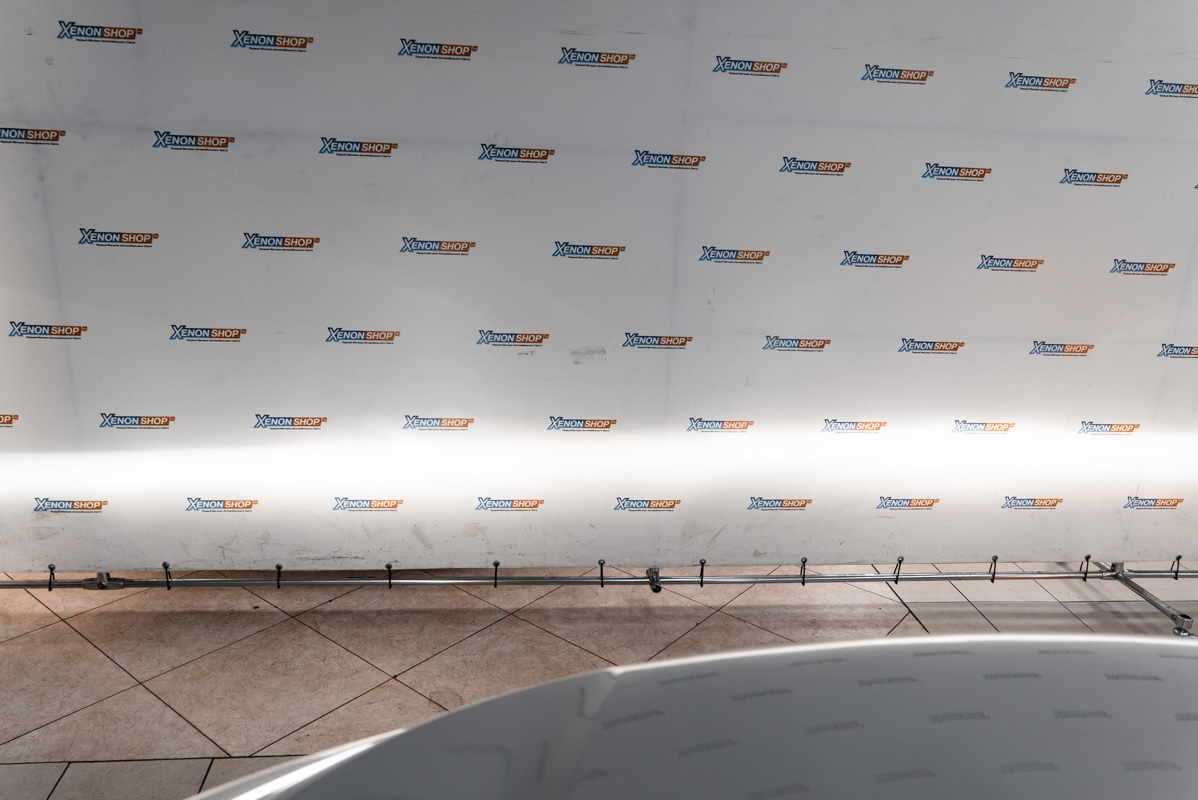

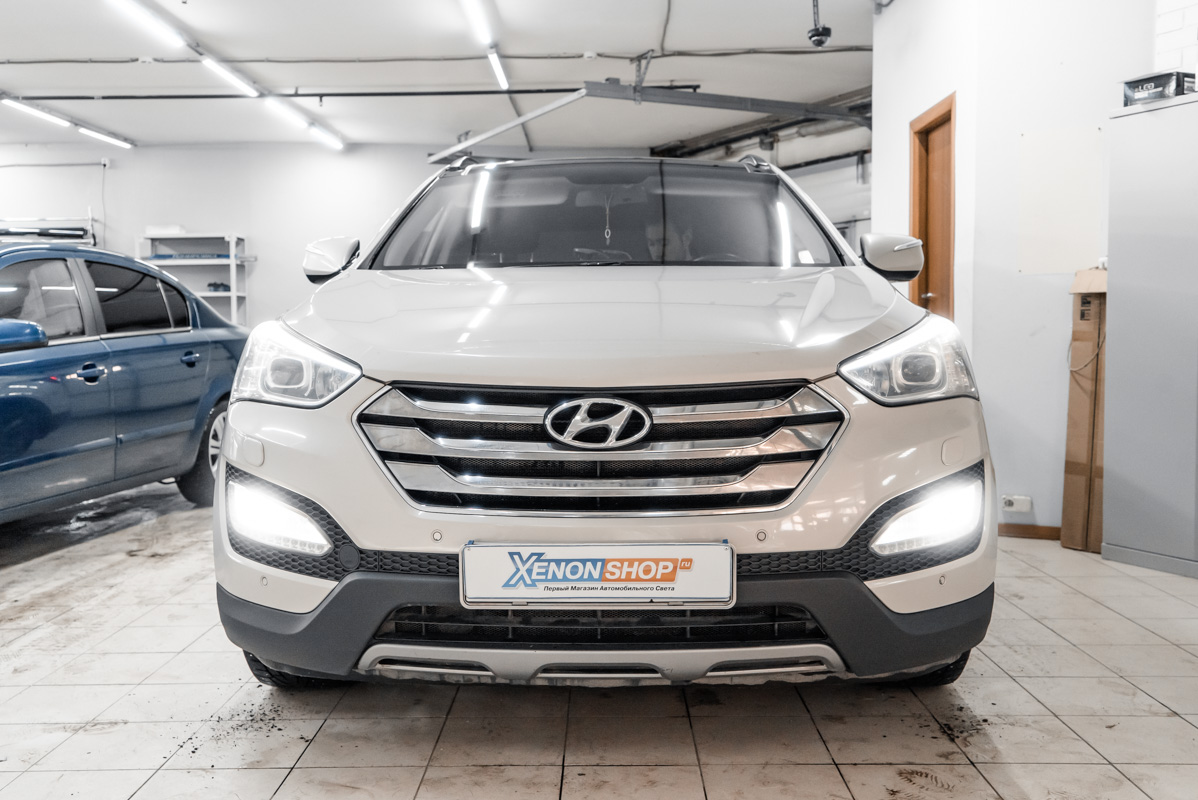

Итоговая светотеневая граница, свет корнера и противотуманки с новыми лампами.

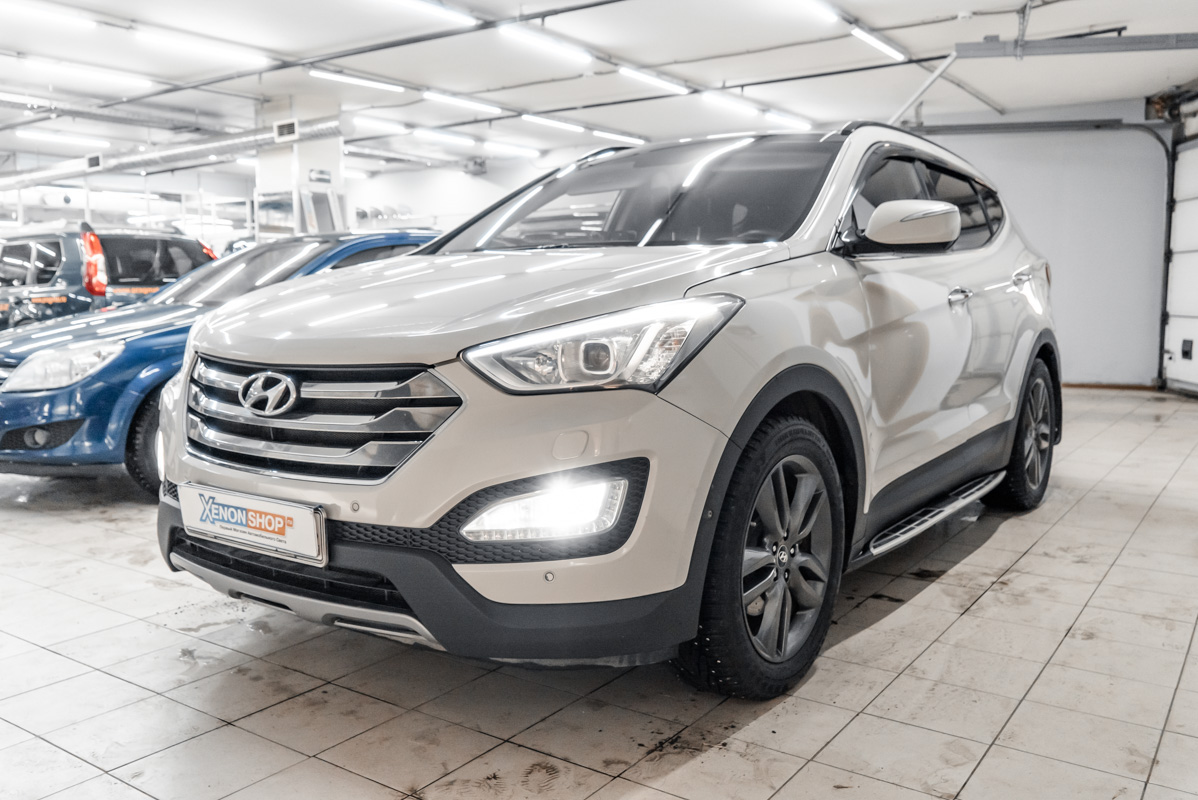

Вид автомобиля после работы.
