Трактор Т-170. Пусковой двигатель П-23У дизеля Д-180

Текущий ремонт пускового двигателя следует провести при выявлении следующих неисправностей:

— шум, выделяющийся из общего шума работы пускового двигателя или резкие стуки в зоне цилиндропоршневой группы;

— трещины или раковины на стенках водяной рубашки и нижней части блок-картера. Для проведения текущего ремонта пусковой двигатель снять с дизеля и провести .необходимую его разборку.

Разборка

Отсоединить тягу регулятора от карбюратора, отвернуть две гайки крепления коллектора к блоккартеру и снять его с прокладкой. Снять головку цилиндров с прокладкой. Отвернуть гайки 9 (см. рис. 5.20) и снять крышки шатунов с вкладышами 7. Удалить нагар в верхней части цилиндров. Вынуть поршни 3 с шатунами и вкладышами 6 из цилиндров блок-картера. Установить крышки шатунов с вкладышами на шатуны по меткам.

Допустимая овальность цилиндра не более 0,03 мм. Зазор между поршнем и цилиндром определить как разность между их диаметрами. Зазор должен быть не более 0.26 мм. При зазоре более допустимого поршень следует заменить. При этом подбирать поршни и цилиндры одной группы соответственно табл. 5.6. „

Обозначение размерной группы

Диаметр юбки поршня, мм

Диаметр цилиндра, мм

Зазоры между поршнем и цилиндром, мм

-0,160
92
-0.175

0,160-0,185

-0,145
92
-0.160

+0,002
92
+0.01

0,155-0,180

-0,150
92
-0.145

+0,035
92
+0,020

0,150-0,180

-0,115
92
-0.130

+0,050
92
+0,035

0,150-0,180

Поршневые кольца 1 должны иметь тепловой зазор в замках от 0,55 до 0,75 мгл. Упругость поршневого кольца при сжатии до зазора в замке должна быть от 40 до 80 Н-м (от 4 до 8 кгс-м).

Зазор между поршневым кольцом и канавками поршня по высоте — от 0,04 до 0,85 мм. Допустимый зазор не более 0,2 мм. Аналогично для маслосъемного кольца 2.

Подобранные поршневые кольца установить на поршни, при этом кольца должны свободно перемещаться в канавках поршней под действием собственного веса.

Сборка

Снятые с пускового двигателя детали установить в последовательности, обратной разборке. Поршни с кольцами, цилиндры смазать моторным маслом и вставить поршни с помощью оправки в цилиндры. Затяжку гаек болтов шатуна проводить моментом от 70 до 90 Н-м (от 7 до 9 кгс-м). Шатун должен свободно перемещаться вдоль шейки вала от усилия руки. Установить на блок-картер новую прокладку отбортовкой вверх и головку цилиндров. Затяжку гаек следует проводить равномерно в несколько приемов. Момент затяжки гаек должен быть от 70 до 90 Н-м (от 7 до 9 кгс-м).

Обкатка и испытания

Испытания двигателя провести на бензине автомобильном А-72 или А-76. Пусковой двигатель подвергнуть испытаниям:

холодная обкатка — 20 мин;

горячая обкатка — 20 мин

Холодную обкатку следует производить при вывернутых свечах и выключенной подаче топлива по следующему режиму:

950 об/мин — 8 мин; .

1400 об/мин-12 мим. .

Во время холодной обкатки-двигателя не допускается: течь воды и масла в местах уплотнений, ненормальный стук и шум шестерен, перегрев в местах расположения подшипников.

После холодной обкатки проверить уровень масла в картере и, при необходимости, долить до верхней метки масломерной линейки.

Горячую обкатку производить по режиму:

на холостом ходу от 1400 до 1500 об/мин и включенной замедленной передаче редуктора — 5 мин, при нагрузке:

6 л. с. и ускоренной передаче

редуктора — 7 мин 12л. с. и ускоренной передаче редуктора -5 мин, 18 л. с. и прямой передаче редуктора — 3мин.

Температура ОЖ на выходе, из головки цилиндров должна быть от 75 до 85 °С. Нагрузку двигателя при горячей обкатке повышать постепенно.

Во время обкатки двигателя под нагрузкой окончательно отрегулировать карбюратор, регулятор? угол опережения зажигания, муфту сцепления и зазоры клапанов в соответствии с инструкцией по эксплуатации трактора.

Проверить, не протекает ли масло через задний коренной подшипник в корпус муфты сцепления, через пробки, прокладки, сальники, не попадает ли ОЖ в картер, цилиндры. После окончания обкатки испытать двигатель на максимальную мощность, легкость запуска и проверить уровень масла в картере, который должен быть не менее риски “min” масломерной линейки.

После горячей обкатки окончательно отрегулировать пусковой двигатель на соответствие основным требованиям:

— максимальная частота вращения коленчатого вала на холостом ходу должна быть не менее 2800 об/мин. Регулировать ее изменением натяжения пружины регулятора гайкой регулировочного винта. После этого гайку законтрить контргайкой;

— минимальная частота вращения коленвала на холостом ходу должна быть не более 600 об/мин. Регулировать ее винтами холостого хода карбюратора;

— мощность пускового двигателя должна быть не менее 18 л. с. при частоте вращения коленвала от 2300 до 2500 об/мин. Удельный расход топлива при этом должен быть не более 330 г/л. с.-ч. Двигатель должен работать устойчиво на всех режимах, без перебоев. Проверить и отрегулировать, при необходимости, зазоры клапанов и муфту сцепления. Пусковой двигатель должен запускаться стартером, не более чем за три попытки, продолжительностью не более 10 с каждая. Перерыв между попытками не менее 15 с.

Установка

Установить пусковой двигатель в последовательности обратной снятию.

Смазать лаком “Герметик” привалочную поверхность блока дизеля и приклеить прокладку. Установить шестерню включения в выключенное положение. Застропить пусковой двигатель. Завести его шестерней включения в отверстие кожуха маховика. Зазор между кожухом маховика и редуктором пускового двигателя устранить регулировочными прокладками. Закрепить пусковой двигатель призонным болтом, одиннадцатью болтами к блоку и двумя болтами к кожуху маховика. Боковой зазор между зубьями шестерни включения и венцом маховика должен быть от 0,2 до 1,0 мм.

Источник

Регулирование пускового двигателя после сборки П-23У ЧТЗ

Регулирование муфты сцепления П-23У

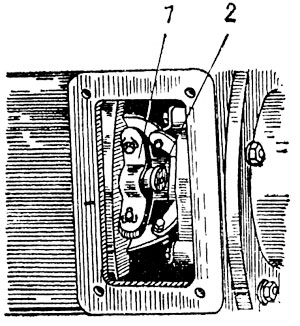

Отключите муфту сцепления, отжав рукоятку от себя, снимите крышку люка муфты сцепления, вытяните защелку 2 ( рис. 133 ) крестовины 1 из отверстия нажимного диска и, придерживая нажимной диск, навинчивайте или свинчивайте крестовину на неподвижном диске, приближая или удаляя кулачки относительно нажимного диска. По окончании регулирования проверьте, чтобы защелка была утоплена в отверстие нажимного диска. При включении правильно отрегулированной муфты сцепления сопротивление на рычаге включения вначале возрастает, а в конце включения слышен щелчок от замыкания нажимного механизма. Закройте крышку люка муфты сцепления.

Правильность включения муфты характеризуется отсутствием пробуксовки нажимного диска сцепления при работающем под нагрузкой пусковом двигателе.

Регулирование зазоров клапанов П-23У

Регулирование зазоров клапанов проводите на прогретом двигателе. Снимите крышки люков клапанного механизма ( см. рис. 123 ) и кожуха муфты сцепления, выверните свечу первого цилиндра, чтобы определить такт сжатия, проверните заводной рукояткой коленчатый вал до совпадения в конце хода сжатия у первого цилиндра метки «ВМТ 1Ц» на торце маховика с риской на фланце люка корпуса муфты сцепления. В этом случае оба толкателя первого цилиндра будут находиться в крайнем нижнем положении.

Дополнительно проверните пусковой рукояткой коленчатый вал на 70. 90°, что соответствует длине окружности по ободу маховика 143. 184 мм. В этом положении все четыре клапана будут полностью закрыты.

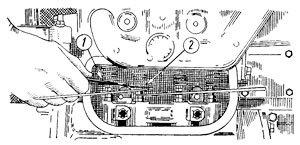

Проверьте зазоры 2 ( рис. 134 ) щупом 1 между торцами стержней клапанов и регулировочных болтов толкателей клапанов. У прогретого двигателя зазор у обоих клапанов должен быть равен 0,2. 0,25 мм. Если зазор больше или меньше 0,2. 0,25 мм, то отпустите контргайку на регулировочном болте толкателя и, вращая его, установите зазор 0,2. 0,25 мм, после чего затяните контргайку и вновь проверьте зазор. Проверните коленчатый вал на два оборота и вновь проверьте зазоры.

Регулирование зазора в контактах прерывателя магнето и проверка установки опережения зажигания П-23У

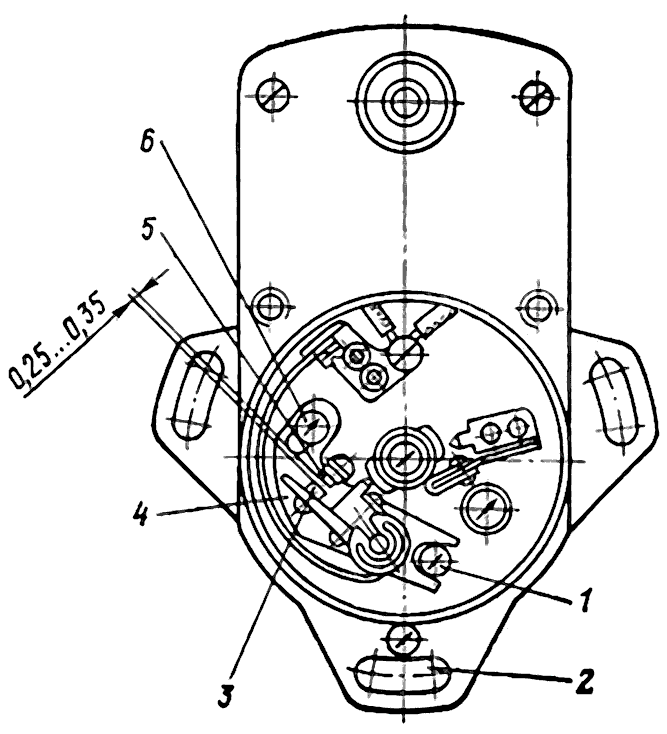

Снимите крышку распределителя магнето. Проверните коленчатый вал до момента наибольшего зазора между контактами прерывателя, который должен быть равен 0,25. 0,35 мм. Зазор регулируйте эксцентриком 1 ( рис. 135 ).

Для этого ослабьте затяжку винта 6 крепления контактной стойки 4. После регулирования зазора винт 6 затяните. Проверните коленчатый вал двигателя и проверьте щупом 0,3 мм правильность регулирования зазора между контактами прерывателя.

Для установки правильного угла опережения зажигания выверните свечу из первого цилиндра, чтобы определить такт сжатия. Снимите крышку люка муфты сцепления и проворачивайте заводной рукояткой коленчатый вал двигателя на такте сжатия в первом цилиндре до начала размыкания подвижного 3 и неподвижного 5 контактов прерывателя. В этот момент должно быть совмещение метки «ЗАЖ» на торце маховика с риской на фланце люка муфты сцепления ( см. рис. 115 ). Момент начала размыкания контактов определите с помощью тонкой папиросной бумаги или специальным прибором ( см. раздел «Магнето» ), При совпадении метки «ЗАЖ» на маховике с риской на фланце люка муфты сцепления на такте сжатия в первом цилиндре установите момент начала размыкания контактов прерывателя поворотом магнето по пазам 2 во фланце, после чего закрепите его гайками.

Регулирование карбюратора П-23У

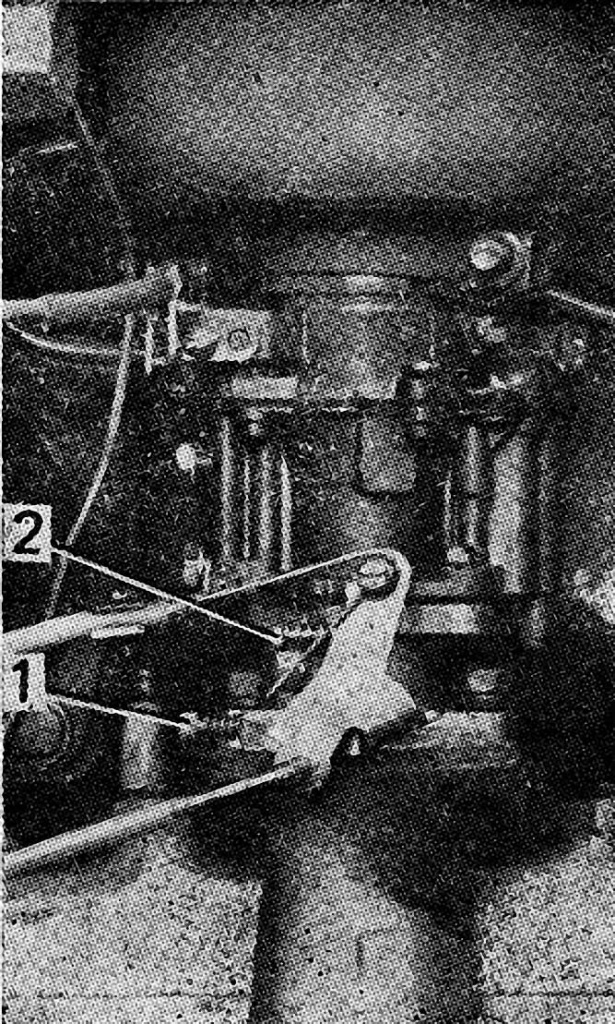

Карбюратор требует только регулирования холостого хода. Запустите пусковой двигатель и дайте ему прогреться. Вверните винт 1 холостого хода ( рис. 136 ) до отказа и затем отверните его примерно на полтора-два оборота.

Винтом-ограничителем 2, расположенным на рычажке оси дроссельной заслонки, установите небольшое открытие дроссельной заслонки. После этого запустите вновь двигатель. Вывинчивая винт-ограничитель и одновременно придерживая тягу регулятора, доведите частоту вращения коленчатого вала до минимально устойчивой без перебоев в работе двигателя. При регулировании винт-ограничитель 2 воздействует на дроссельную заслонку, а винт 1 холостого хода регулирует качество горючей смеси. Дальнейшее уменьшение частоты вращения коленчатого вала, при необходимости, произведите поворачиванием винта 1 холостого хода.

Уровень бензина в поплавковой камере регулируйте подгибкой язычка К ( см. рис. 109 ).

Регулирование частоты вращения коленчатого вала двигателя П-23У

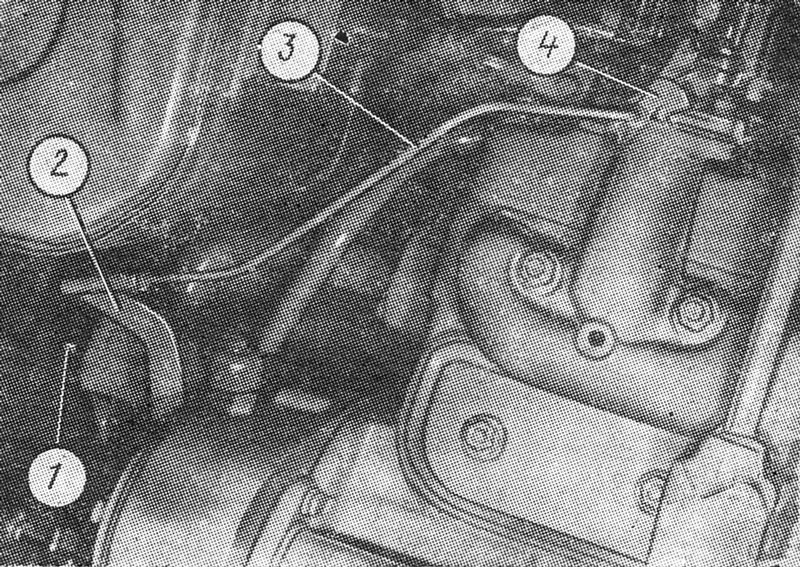

Отрегулируйте длину тяги, соединяющей рычажок дроссельной заслонки с отводным рычагом регулятора так, чтобы при полностью открытой дроссельной заслонке грузики регулятора немного расходились. Для этого поверните рычажок дроссельной заслонки 4 ( рис. 137 ) на карбюраторе по часовой стрелке в крайнее положение до упора, а отводной рычаг 2 регулятора установите в крайнее левое положение.

В этом положении рычажка дроссельной заслонки и отводного рычага регулятора соедините их тягой 3, отрегулировав ее длину в соответствии с расстоянием между рычагами, а затем укоротите тягу на 4. 8 мм. При правильно отрегулированной длине тяги максимальную частоту вращения коленчатого вала двигателя регулируйте изменением натяжения пружины регулятора, свинчивая или навинчивая гайку 1 на натяжной винт пружины. При работе двигателя с нормально установленным регулятором на холостом ходу максимальная частота вращения коленчатого вала должна быть (2800+50) мин -1 . При полной нагрузке — мощность 13,25 кВт (18 л. с.), частота вращения коленчатого вала должна быть (2400+100) мин -1 .
