Ремонт расширительного бачка автомобиля уаз

Владелец УАЗ «Патриот» подсказал решение проблемы с расширительным бачком

На одном из автомобильных форумов владелец УАЗ «Патриот» подсказал простой способ избавления от давней напасти внедорожника — выдавливания антифриза из под крышки расширительного бачка. Для этого понадобится алюминиевая банка из под любого напитка.

Многие владельцы отечественного внедорожника от Ульяновского завода часто жалуются, что крышка расширительного бачка не стравливает лишнее давление и бачок раздувается. Это может грозить потерей его герметичности, а значит система охлаждения будет разгерметизирована и завоздушена. Часто антифриз переливается через клапан в крышке и его приходится постоянно доливать, а через систему вентиляции в салон проходит неприятный запах.

До сих пор владельцы решали проблему довольно странным способом, который, на удивление, иногда помогал. Многие выходили из ситуации сменой местами патрубков прямого и обратного потока жидкости в расширительный бачок. Оказалось, есть способ намного проще.

По словам автолюбителя, достаточно отрезать от жестяной банки верх и низ, а полученную трубку разрезать вдоль и свернуть плотнее — она должна пройти в горловину бачка. Вставленная в бачок конструкция выполняет роль успокоителя и не мешает установке стандартной крышки. Как заметили подписчики, на «Газелях» подобная конструкция стоит в расширительном бачке уже завода.

Источник

Решение проблемы расширительного бачка УАЗ Патриот

Творение Ульяновского автозавода внедорожник УАЗ Патриот является надежным и эффективным транспортным средством. Но, как принято, имеются незначительные недоработки, которые заставляют автомобилистов находить выходы из различных неприятных ситуаций. Итак, сегодня мы разберем тему расширительного бачка на УАЗ Патриот, его предназначение, замену, а также основные недоработки изделия.

Назначение

Расширительный бачок на автомобиле УАЗ Патриот представляет собой пластиковую емкость, которая предназначена для обеспечения компенсации объема охлаждающей жидкости, меняющей свои свойства в зависимости от температуры. В нем находится охлаждающая жидкость, которая способствует охлаждению двигателя. Когда жидкость в радиаторе нагревается, то она меняет свои свойства, увеличиваясь в объеме. Чтобы лишней жидкости было куда уходить, для этого и предусмотрен расширительный бачок на автомобиле УАЗ Патриот.

В конструкции данного устройства имеются отметки, которые позволяют контролировать норму жидкости в бачке, а значит, и системе. Сверху расширительного бачка имеется пробка, собственно, через которую осуществляется заливка антифриза. Располагается пробка сверху и способствует герметичному закрытию изделия. Благодаря герметичности, исключается вероятность вытекания антифриза из бачка.

Места образования трещин

В расширительном бачке имеется три отверстия, которые предназначены для возможности заполнения жидкостью системы охлаждения, то есть при заливке антифриза в бак осуществляется ее распространение. Это отверстие больше в диаметре, чем два следующих и расположено оно в нижней части бачка.

Два отверстия меньшего диаметра расположены в верхней части изделия и служат для возможности компенсации антифриза при его нагреве. Поэтому расширительный бак является неотъемлемой частью системы охлаждения, который выполняет немаловажные функции.

Возможные неисправности

Все хорошо, если бы данный элемент на внедорожнике УАЗ Патриот был более высокого качества. Каждому владельцу внедорожника известна проблема с нарушением герметичности расширителя. Бачок на внедорожнике УАЗ Патриот Евро-4 и Евро-3 имеет ненадежную конструкцию, поэтому срок службы изделия не превышает 5-10 тысяч км пробега автомобиля. Особенностью ненадежности изделия является и грубый материал изготовления, и места спаечных швов. Вибрации и негативное влияние высоких температур на спаечные швы способствуют нарушению герметичности изделия, в результате чего можно обнаружить течь антифриза прямо на ходу. В таком случае требуется незамедлительная замена бачка.

Бачок крепится на автомобиле УАЗ Патриот с помощью специального кронштейна. На этот кронштейн изделие надевается за ушко, тем самым исключена возможность надежной фиксации бачка. Когда кузов вибрирует, то расширитель дребезжит, тем самым осуществляется негативное влияние кронштейна на целостность устройства.

Но есть ли смысл устанавливать аналогичное изделие, которое также выйдет из строя через непродолжительное время? Конечно же, нет, к тому же стоимость оригинального устройства на Патриот составляет около 300-350 рублей.

Но это не единственная беда на внедорожнике УАЗ Патриот, ведь часто водители замечают следующую картину, подняв капот.

Как видно, крышка является не таким уж и герметичным изделием. Герметичность крышки нарушается вследствие появления микротрещин на горловине или пробке. Также крышка недостаточно плотно прижимается к бачку, что собственно и приводит к течи антифриза через верхнюю пробку.

При обнаружении таковых проблем следует заменить изделие на новое. Далее мы рассмотрим, как осуществляется извлечение штатного бачка на внедорожнике УАЗ Патриот.

Снятие с авто

Для того чтобы извлечь расширитель, необходимо выполнить следующие действия:

1. Ослабить затяжку хомутов на двух верхних шлангах, подключенных к бачку.
2. Слить антифриз из системы.
3. Ослабить хомут на третьем шланге, но только после того, как антифриз будет слит из системы.
4. Теперь изделие следует слегка приподнять и потянуть на себя. Таким образом, расширитель извлекается и производится его замена на аналогичную конструкцию изделия. Но согласно отзывам, устанавливать аналог не рекомендуется, так как уже через полгода процедура потребует повторения.

Что делать в таком случае? Для решения проблемы имеется два варианта:

• продлить жизнь устройству благодаря установке дополнительного фиксатора;
• заменить штатную конструкцию на иной бачок.

Рассмотрим оба варианта более детально.

Продление жизни

Продлить жизнь расширителю можно путем установки дополнительного фиксатора, с помощью которого будет исключена возможность самопроизвольной вибрации изделия. Что для этого необходимо?

Для установки дополнительного фиксатора потребуется:

• доработка штатного кронштейна для крепления изделия;
• использование ремня, например от ГРМ, или другого материала из резины.

Почему из резины? Рекомендуется дополнительный фиксатор расширителя изготавливать из резинового материала, который не способен повлиять негативно на целостность устройства. В дополнение потребуются крепления, с помощью которых будет закреплен ремень ГРМ. На видео ниже представлен подробный процесс изготовления дополнительного фиксатора расширителя на внедорожнике УАЗ Патриот. Такой элемент позволяет продлить жизнь бачку на 5-10 тысяч км пробега.

Замена на другой

Итак, надежным вариантом является заменить штатную конструкцию бачка на иной. Отличным вариантом для внедорожника УАЗ Патриот является расширитель с автомобиля Волга ГАЗ31105. Такой вариант является более приемлемым и к тому же надежным, ведь его качество намного лучше Патриотовского изделия. Но просто установить расширитель в штатный кронштейн не выйдет, поэтому потребуется изготовить крепление самостоятельно:

1. Для начала необходимо по размеру бачка (Волговского) сварить П-образную конструкцию. Для этого подойдут металлические уголки, после сварки которых, получаем следующую конструкцию.
2. В полученной конструкции потребуется просверлить отверстия на ребрах, чтобы осуществить в дальнейшем закрепление расширителя.
3. В отверстия устанавливаются болты, которые можно прихватить сваркой.
4. Далее изготавливается специальный кронштейн, с помощью которого рамка фиксируется к кузову автомобиля. На фото ниже представлена готовая конструкция.
5. В завершение окрашиваем рамку, устанавливаем расширитель и подключаем шланги.

Крышка на таком бачке является более надежной и не даст возможности вытекать жидкости из-под горловины. В завершение получаем следующую конструкцию расширителя на УАЗе Патриот.

Подводя итог, следует заметить, что расширительный бачок является важным элементом, который требует внимания. Поэтому если вы заметили, что крышка бачка не обеспечивает надежной герметичности или антифриз вытекает в местах спаечных швов, то следует немедленно принять соответствующие меры по устранению неисправности изделия.

Источник

UAZ Patriot . «Белый Медведъ» › Logbook › Доработка расширительного бачка

Поменял я тут патрубки системы охлаждения на силикон.

Плюсы этого действа и особенности замены описывать не нужно, все уже рассказано по много раз. Я не поменял только тонкие патрубки развоздушивания, но это только потому, что в продаже за приемлемую цену я их не нашел, так что потом.

При замене патрубков сделал маленькую, но очень полезную доработку расширительного бачка. Все бачки сделаны из ПНД (полиэтилен низкого давления), а этот материал имеет небольшую текучесть под нагрузкой. То есть при постоянной нагрузке он со временем деформируется, в нашем случае сжимается на патрубках под давлением хомутов. Это часто приводит к подтеканию ОЖ в районе штуцеров бачка.
Данной проблемы можно было бы избежать, если изначально устанавливать качественные силиконовые патрубки. Они достаточно плотно облегают штуцер и их не требуется сильно затягивать. Но завод этого само собой делать не будет, т.к. силиконовые патрубки для него дОроги.

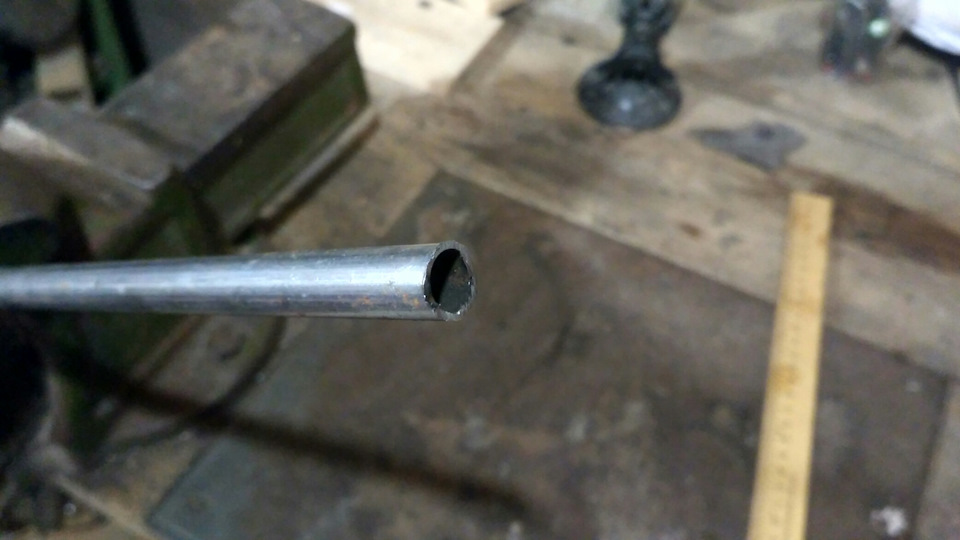

Доработка заключается во вставке металлических трубочек (бужей) внутрь штуцеров. Для тонких штуцеров требуется трубка внешним диаметром 5мм. Я взял тормозную трубку от Оки.

Для толстого штуцера требуется трубка внешним диаметром 12 мм

Эту трубку я нашел у себя в гараже в остатках материала. Думаю найти такую трубку будет не сложно.

Трубки отрезал на глаз, но с таким расчетом, что бы трубка вышла с другой стороны штуцера внутрь бачка примерно на 0,5 — 1 мм.
Перед впрессовыванием трубок штуцера бачка прогревал строительным феном.
Если будете повторять, то будьте внимательны и осторожны. Если недогреть штуцер, то при впрессовывании трубки он может потрескаться, лопнуть или сломаться. Если перегреть, то он просто расплавится. При нормальном равномерном прогреве штуцер станет блестящим и гибким. Если у него начнет появится прозрачность, то это перегрев — надо не касаясь его дать ему остыть, иначе придется ехать за новым бачком. Чем плавнее и медленнее будете нагревать, тем будет лучше и получится аккуратней.
Я просто периодически проверял штуцер пальцем на изгиб. Как только штуцер стал достаточно эластичным и гибким, я взялся за него пассатижами, поставил сверху на штуцер трубку и аккуратно забил ее внутрь.
Получилось вот так:

Источник

Ремонт расширительного бачка уаз патриот

Для чего нужен этот узел

Такой элемент, как расширительный бачок УАЗ Патриот , представляет собой емкость из пластика, предназначенную для компенсации объема охлаждающего вещества (показатель может варьироваться, исходя из температуры жидкости, так что емкость нужна для лишнего антифриза при его нагревании). Таким образом, бачок является важной составляющей системы охлаждения силового агрегата.

На нем находится ряд отметок, благодаря которым можно осуществлять контроль над количеством жидкости в емкости и, соответственно, в самой системе. Сверху бачка расположена пробка, через которую заливают антифриз . Пробка обеспечивает герметичность узла. Таким образом, исключается возможность утечки охлаждающей жидкости.

Конструкция расширительного бачка на УАЗ Патриот предполагает наличие трех отверстий. В нижней части расположено самое большое отверстие. С его помощью антифриз распространяется по системе. Две дырки немного меньшего диаметра находятся в верхней части емкости. Они обеспечивают компенсацию жидкости во время ее нагревания.

Видео-обзор про бачок расширительный УАЗ Патриот:

Возможные неисправности

Все хорошо, если бы данный элемент на внедорожнике УАЗ Патриот был более высокого качества. Каждому владельцу внедорожника известна проблема с нарушением герметичности расширителя. Бачок на внедорожнике УАЗ Патриот Евро-4 и Евро-3 имеет ненадежную конструкцию, поэтому срок службы изделия не превышает 5-10 тысяч км пробега автомобиля. Особенностью ненадежности изделия является и грубый материал изготовления, и места спаечных швов. Вибрации и негативное влияние высоких температур на спаечные швы способствуют нарушению герметичности изделия, в результате чего можно обнаружить течь антифриза прямо на ходу. В таком случае требуется незамедлительная замена бачка.

Бачок крепится на автомобиле УАЗ Патриот с помощью специального кронштейна. На этот кронштейн изделие надевается за ушко, тем самым исключена возможность надежной фиксации бачка. Когда кузов вибрирует, то расширитель дребезжит, тем самым осуществляется негативное влияние кронштейна на целостность устройства.

Но есть ли смысл устанавливать аналогичное изделие, которое также выйдет из строя через непродолжительное время? Конечно же, нет, к тому же стоимость оригинального устройства на Патриот составляет около 300-350 рублей.

Но это не единственная беда на внедорожнике УАЗ Патриот, ведь часто водители замечают следующую картину, подняв капот.

Как видно, крышка является не таким уж и герметичным изделием. Герметичность крышки нарушается вследствие появления микротрещин на горловине или пробке. Также крышка недостаточно плотно прижимается к бачку, что собственно и приводит к течи антифриза через верхнюю пробку.

При обнаружении таковых проблем следует заменить изделие на новое. Далее мы рассмотрим, как осуществляется извлечение штатного бачка на внедорожнике УАЗ Патриот.

Видео: UAZOBAZA # 81 Всё течёт, всё меняется… Как это остановить? Новый расширительный бачок для Патриота

Видео: УАЗ-Патриот.Замена расширительного бачка,проверка пробки.

Каким должен быть узел на УАЗ Патриот

Охлаждающее вещество заливается в радиатор через горловину бака. В качестве запирающего элемента используется крышка, оснащенная предохранительным и вакуумным клапанами давления. Установленные на них герметизирующие прокладки исключают вероятность протечек.

В нижней части емкости находится выход для патрубка, через который охлаждающая жидкость распространяется по системе, а 2 верхних отверстия используются в процессе компенсации жидкости во время ее нагревания. Уровень заполнения системы контролируется с помощью отметок на корпусе резервуара – оптимальным считается показатель между MIN и MAX.

Стоит ли оставлять родные комплектующие

Из-за малого срока службы и высокой цены оригинального расширительного бачка покупать его невыгодно, а в качестве замены подойдет усиленная модель расширителя от Волги ГАЗ 31105.

Чтобы избежать преждевременной деформации штатного изделия, устанавливается вспомогательный резиновый фиксатор – он уменьшает самопроизвольные вибрации, увеличивая срок службы емкости в 2 раза.

Видео: УАЗ Патриот 2019г. Пробка расширительного бачка, важный совет.

Конструкция системы охлаждения

На внедорожниках УАЗ Патриот с бензиновым мотором ЗМЗ-409 используется замкнутый контур охлаждения с радиатором, расположенным в передней части кузова. Для подачи воздуха через соты теплообменника установлен вентилятор с вязкостной муфтой, позволяющей регулировать производительность в зависимости от степени нагрева антифриза. Для заправки применяется жидкость типа Тосол-А40М или аналоги, имеющие температуру кристаллизации не выше -40°С. Для арктических условий предназначены антифризы с температурой застывания от -65°С (например, Тосол-А65М).

Для соединения рубашки двигателя с радиатором и теплообменником отопителя салона используются армированные эластичные шланги, закрепленные хомутами.

На машинах Патриот ранних серий устанавливались теплообменники из меди, но после цикла испытаний конструкция стала алюминиевой. В радиаторе и расширительном бачке предусмотрены пробки с паровыми клапанами, которые срабатывают при перегреве силового агрегата. Пары антифриза выбрасываются в атмосферу, предотвращая разрыв шлангов или теплообменников под воздействием избыточного давления.

Основные неполадки

Следует отметить, что расширительный бачок Патриота – одна из основных причин нареканий автолюбитель.

Практически каждый владелец этого внедорожника сталкивается с проблемой разгерметизации элемента. Конструкция весьма ненадежная, так что срок ее службы не превышает 10 тыс. км пробега.

Причина тут кроется в весьма грубом материале и неаккуратно выполненных спаечных швах. В результате вибраций и повышенных температур, швы будут расходиться. При этом такая поломка является очень серьезной и требует немедленного ремонта.

Снятие с авто

Для того чтобы извлечь расширитель, необходимо выполнить следующие действия:

1. Ослабить затяжку хомутов на двух верхних шлангах, подключенных к бачку.
2. Слить антифриз из системы.
3. Ослабить хомут на третьем шланге, но только после того, как антифриз будет слит из системы.
4. Теперь изделие следует слегка приподнять и потянуть на себя. Таким образом, расширитель извлекается и производится его замена на аналогичную конструкцию изделия. Но согласно отзывам, устанавливать аналог не рекомендуется, так как уже через полгода процедура потребует повторения.

Что делать в таком случае? Для решения проблемы имеется два варианта:

• продлить жизнь устройству благодаря установке дополнительного фиксатора;
• заменить штатную конструкцию на иной бачок.

Рассмотрим оба варианта более детально.

Частые неполадки и их симптомы

Основная проблема таких внедорожников связана с разгерметизацией пластикового бака. Причина повреждения кроется в материале и неаккуратно выполненных спаечных швах, которые расходятся под воздействием высокой температуры и вибраций кузова. О потере герметичности свидетельствуют также микротрещины на крышке.

Признаки неисправности клапанов

При выходе из строя клапана высокого давления происходит утечка охлаждающей жидкости, которая влечет за собой понижение уровня антифриза в системе. Когда вещество просачивается на впускной коллектор и испаряется, из-под капота идет дым. При повреждении клапана пониженного давления в системе возникают воздушные пробки, в результате чего наблюдается перегрев мотора, в то время как печка остается холодной. Признаком неисправности могут также служить разрывы соединительных трубок и повреждения хомутов.

Проверить исправность крышки расширителя можно следующим образом:

• запустить и прогреть двигатель;
• аккуратно открутить пробку – если послышался характерный “пшик”, верхний клапан находится в рабочем состоянии;
• проверить толстые шланги – их деформация свидетельствует о необходимости замены крышки.

Менять пробку рекомендуется в среднем каждые 2-3 года. При покупке детали состояние верхнего клапана проверяют, засосав воздух с внутренней стороны.

Для автомобиля УАЗ, оснащенного не совсем герметичными шлангами, лучше всего использовать крышку марки “АвтоПрибор” – она не допускает закипания и чрезмерно высокого давления в системе. Отличить модель от многочисленных подделок можно по белым уплотнениям, которые просматриваются через корпус, и по работе обратного клапана на “всасывание”.

Пробки SWAG и Febi обладают качественными клапанами, настроенными на 1,4 атмосферы. Использовать элементы рекомендуется только при наличии силиконовых шлангов, расширительной емкости от Волги и насоса BOSH.

Крышки VAG также несовместимы со штатным бачком. Различаются они как шагом, так и диаметром резьбы, поэтому даже при силовом накручивании герметизации не происходит.

Пробка TopRun может привести к давлению в системе охлаждения УАЗ Патриот выше рекомендованных 1.4 атмосфер и протечкам тосола.

Популярные доработки системы охлаждения УАЗ Патриот

Модернизация системы охлаждения УАЗ Патриот обычно сводится к нескольким направлениям:

Читайте также: Чем смазать тросик сцепления ваз 2110

• Замена патрубков на силиконовые, т.к. только они позволяют повысить надежность системы независимо от перепадов температур. Силиконовые патрубки на УАЗ Патриот позволяют получить надежную и герметичную систему охлаждения. Стоит отметить, что для их закрепления рекомендуется использовать только специальные силовые хомуты.

• Замена вентиляторов и радиаторов в комплексе для повышения теплоотведения. В большинстве случаев мероприятие актуально только после длительного срока эксплуатации или при подготовке транспортного средства к жестким условиям эксплуатации на малых скоростях.

• Промывка системы охлаждения УАЗ Патриот с заменой расширительного бачка на новую модификацию, которая улучшает выведения воздуха из патрубков и каналов. Необходимо помнить, что в качестве охлаждающей жидкости не рекомендуется использовать воду, а применяются только специализированные растворы, которые не только имеют значительно низкую температуру замерзания, а не позволяют образование накипи в каналах и вспенивания ОЖ.

Профессионалы акцентируют внимание на том, что надежность системы отопления в первую очередь зависит от ее герметичности, т.е. первоочередная модернизация должна быть проведена по замене штатных патрубков на силиконовые.
