Ремонт регулятора давления тормозов ваз 2106

Регулятор давления тормозов — проверка и замена

Регулятор давления закреплен на кронштейне кузова и соединен с задним мостом через торсионный рычаг и тягу.

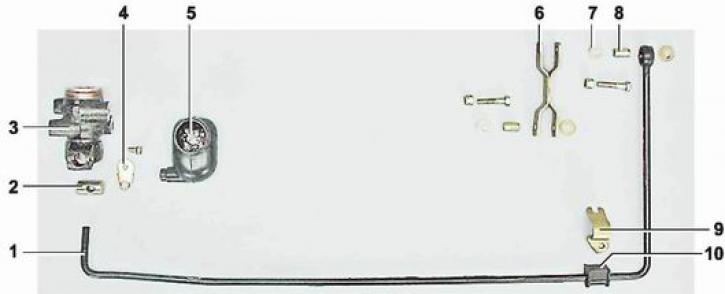

Детали привода регулятора давления: 1 — рычаг привода регулятора (2101-3512122); 2 — ось рычага (2101-3512116); 3 — регулятор давления (2101-3512010); 4 — стопорная пластина рычага (2101-3512117); 5 — защитный чехол (2101-3512118); 6 — тяга рычага привода (2101-3512132); 7 — втулка полимерная стойки рычага (2101-3512136); 8 — втулка распорная (2101-3512135); 9 — скоба крепления рычага (2101-3512128); 10 — втулка рычага привода (2101-3512125)

Для выполнения работы потребуется помощник, а также специальный ключ на 10 мм для тормозных трубок, прозрачная виниловая трубка подходящего диаметра, емкость для слива тормозной жидкости, свежая тормозная жидкость (см. «Эксплуатационные жидкости»).

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

2. Очищаем от грязи регулятор и защитный чехол.

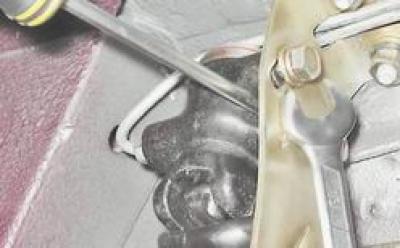

3. Снимаем с регулятора резиновый защитный чехол и удаляем смазку в месте контакта поршня с осью рычага.

4. Помощник нажимает на педаль тормоза с усилием 70-80 кгс, в этот момент наблюдаем за перемещением выступающей части поршня регулятора. Если перемещение поршня относительно корпуса регулятора составляет 0,5-0,9 мм, то регулятор исправен. Если при нажатии на педаль поршень не перемещается — заменяем регулятор давления.

5. Убеждаемся в отсутствии подтекания тормозной жидкости между корпусом регулятора и поршнем.

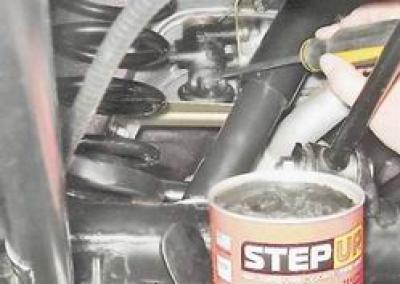

6. Наносим водостойкую смазку на конец рычага и выступающую часть поршня и закладываем 5-6 г этой же смазки в резиновый чехол.

7. Устанавливаем чехол на регулятор давления.

Для удобства выполнения работы отсоединяем от кронштейна заднего моста правый амортизатор и отводим его в сторону (см. «Амортизатор задней подвески — замена»).

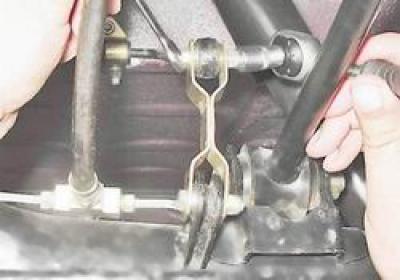

1. Торцовым ключом на 10 мм отворачиваем гайку болта крепления рычага привода регулятора давления к тяге, удерживая болт от проворачивания ключом того же размера.

2. Извлекаем втулки из отверстия в проушине рычага.

3. Ключом на 10 мм отворачиваем две гайки скобы крепления рычага к кузову и снимаем скобу.

4. Торцовым ключом на 13 мм с удлинителем отворачиваем три гайки крепления кронштейна регулятора к кузову и два болта крепления регулятора к кронштейну.

5. Снимаем кронштейн.

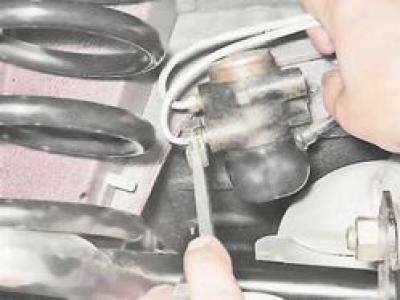

6. Специальным ключом на 10 мм для тормозных трубок отворачиваем два штуцера крепления трубок к регулятору и отводим их в сторону.

7. Снимаем регулятор давления в сборе с рычагом привода.

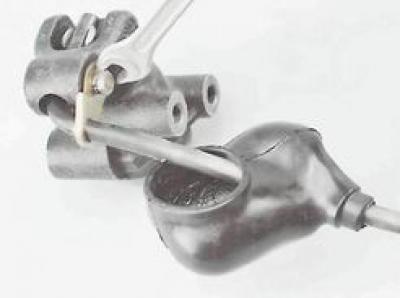

8. Сдвинув защитный чехол, отворачиваем ключом на 8 мм болт крепления стопорной пластины рычага к корпусу регулятора.

9. Отсоединяем рычаг от регулятора и извлекаем из него ось рычага.

1. Устанавливаем регулятор давления в обратной последовательности.

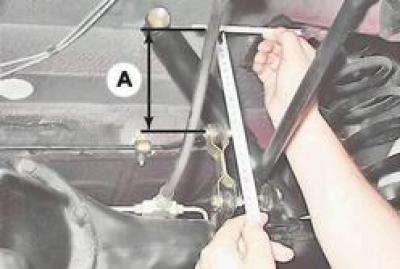

2. Перед затягиванием болтов крепления регулятора устанавливаем расстояние A = 140+5 мм от конца рычага регулятора до горизонтальной площадки лонжерона кузова.

3. Снимаем с регулятора резиновый защитный чехол.

4. Меняя положение регулятора относительно верхней прорези в кронштейне, добиваемся легкого контакта рычага с поршнем регулятора.

5. В этом положении затягиваем болты крепления регулятора к кронштейну.

6. Наносим пластичную водостойкую смазку на конец рычага и выступающую часть поршня и закладываем 5-6 г этой смазки в резиновый чехол.

7. Устанавливаем чехол на регулятор давления.

8. Прокачиваем гидропривод тормозов (см. «Гидропривод тормозов — прокачка и замена тормозной жидкости»).

Источник

Регулятор давления тормозов — проверка и замена

Регулятор давления закреплен на кронштейне кузова и соединен с задним мостом через торсионный рычаг и тягу.

Детали привода регулятора давления: 1 — рычаг привода регулятора (2101-3512122); 2 — ось рычага (2101-3512116); 3 — регулятор давления (2101-3512010); 4 — стопорная пластина рычага (2101-3512117); 5 — защитный чехол (2101-3512118); 6 — тяга рычага привода (2101-3512132); 7 — втулка полимерная стойки рычага (2101-3512136); 8 — втулка распорная (2101-3512135); 9 — скоба крепления рычага (2101-3512128); 10 — втулка рычага привода (2101-3512125)

Для выполнения работы потребуется помощник, а также специальный ключ на 10 мм для тормозных трубок, прозрачная виниловая трубка подходящего диаметра, емкость для слива тормозной жидкости, свежая тормозная жидкость (см. «Эксплуатационные жидкости»).

Проверка

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

2. Очищаем от грязи регулятор и защитный чехол.

3. Снимаем с регулятора резиновый защитный чехол и удаляем смазку в месте контакта поршня с осью рычага.

4. Помощник нажимает на педаль тормоза с усилием 70-80 кгс, в этот момент наблюдаем за перемещением выступающей части поршня регулятора. Если перемещение поршня относительно корпуса регулятора составляет 0,5-0,9 мм, то регулятор исправен. Если при нажатии на педаль поршень не перемещается — заменяем регулятор давления.

5. Убеждаемся в отсутствии подтекания тормозной жидкости между корпусом регулятора и поршнем.

6. Наносим водостойкую смазку на конец рычага и выступающую часть поршня и закладываем 5-6 г этой же смазки в резиновый чехол.

7. Устанавливаем чехол на регулятор давления.

Снятие

Для удобства выполнения работы отсоединяем от кронштейна заднего моста правый амортизатор и отводим его в сторону (см. «Амортизатор задней подвески — замена»).

1. Торцовым ключом на 10 мм отворачиваем гайку болта крепления рычага привода регулятора давления к тяге, удерживая болт от проворачивания ключом того же размера.

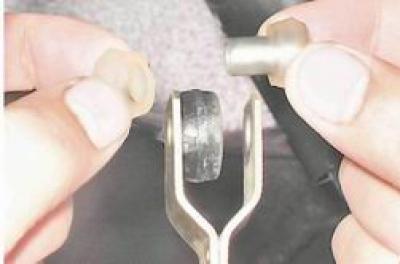

2. Извлекаем втулки из отверстия в проушине рычага.

3. Ключом на 10 мм отворачиваем две гайки скобы крепления рычага к кузову и снимаем скобу.

4. Торцовым ключом на 13 мм с удлинителем отворачиваем три гайки крепления кронштейна регулятора к кузову и два болта крепления регулятора к кронштейну.

5. Снимаем кронштейн.

6. Специальным ключом на 10 мм для тормозных трубок отворачиваем два штуцера крепления трубок к регулятору и отводим их в сторону.

7. Снимаем регулятор давления в сборе с рычагом привода.

8. Сдвинув защитный чехол, отворачиваем ключом на 8 мм болт крепления стопорной пластины рычага к корпусу регулятора.

9. Отсоединяем рычаг от регулятора и извлекаем из него ось рычага.

Установка

1. Устанавливаем регулятор давления в обратной последовательности.

2. Перед затягиванием болтов крепления регулятора устанавливаем расстояние A = 140+5 мм от конца рычага регулятора до горизонтальной площадки лонжерона кузова.

3. Снимаем с регулятора резиновый защитный чехол.

4. Меняя положение регулятора относительно верхней прорези в кронштейне, добиваемся легкого контакта рычага с поршнем регулятора.

5. В этом положении затягиваем болты крепления регулятора к кронштейну.

6. Наносим пластичную водостойкую смазку на конец рычага и выступающую часть поршня и закладываем 5-6 г этой смазки в резиновый чехол.

7. Устанавливаем чехол на регулятор давления.

Источник

Замена регулятора давления задних тормозов ваз 2106-2103

Регулятор давления на автомобиле расположен в нижней его части и закреплен на кронштейне кузова. Регулятор соединен с балкой заднего моста с помощью торсионного рычага. Регулятор давления служит для ограничения подачи тормозной жидкости к задним тормозам в зависимости от нагрузки автомобиля, тем самым предотвращая возможность вероятного заноса задних колес.

Для замены регулятора давления задних тормозов нам потребуются гаечные ключи на «8», «10» и на «13». Если все есть, то приступим к ремонту.

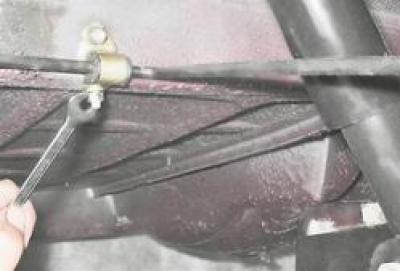

• Первым делом отсоединяем рычаг от балки заднего моста, для этого отворачиваем гайку крепления рычага к стойке.
• Снимаем скобу, отвернув две гайки крепления скобы к кузову.
• Отворачиваем винты первой и второй скобы крепления трубопровода к кузову автомобиля.
• Теперь отворачиваем два болта крепления регулятора давления к кронштейну кузова и снимаем шайбы.
• Отворачиваем три гайки крепления кронштейна к кузову и снимаем кронштейн регулятора.

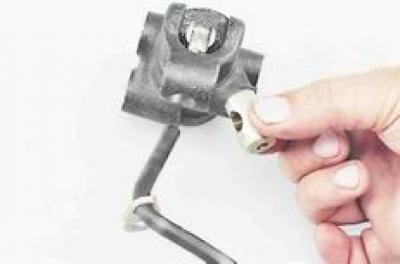

• Отверните две гайки крепления трубопроводов к регулятору давления и отведите их в сторону. Перед отсоединением трубопроводов рекомендуется пометить их, чтобы при дальнейшей сборке не перепутать их местами.

• Зажмите регулятор давления в тисках и снимите с него грязезащитный кожух, сдвинув его вверх по рычагу.
• Отверните болт крепления стопорной пластины и снимите его вместе с пружиной и рычагом.
• Снимите с рычага стопорную пластину и грязезащитный чехол с резиновой втулкой.

На этом снятие и разборка регулятора давления задних тормозов завершена. Произведите замену необходимых деталей на новые и соберите в порядке обратном снятию. Установите регулятор в сборе с кронштейном обратно на автомобиль, но не затягивая болтов крепления регулятора к кронштейну, не закрепляя трубопроводы к кузову и не соединяя рычаг со стойкой.

Подготовьте из металлической полосы шаблон, как показано на рисунке ниже. Данный шаблон должен обеспечивать расстояние между концом рычага и горизонтальной площадкой лонжерона кузова примерно 140 мм. Проворачивая на болтах регулятор давления, сдвинув защитный чехол, добейтесь легкого касания рычага1 поршня2, именно в таком положении и затяните болты крепления регулятора к кронштейну. Под защитный чехол заложите смазку ДТ-1 так же смажьте этой смазкой ось и выступающую часть поршня. Теперь можно снимать металлический шаблон.

Произведите сборку в обратном порядке, закрепите трубопроводы к кузову. После завершения ремонтных работ прокачайте тормоза (см. Прокачка гидропрвода тормозов ваз 2106).

Источник

Замена регулятора давления задних тормозов ВАЗ 2106

Работу проводим на смотровой канаве.

↑ Снятие регулятора давления тормозов на ВАЗ 2106

• Двумя ключами «на 10» отсоединяем рычаг привода регулятора давления от тяги, соединенной с кронштейном балки заднего моста.
• Головкой «на 10» отворачиваем две гайки скобы крепления рычага к кузову.
• Головкой «на 10» отворачиваем крепление хомута тормозных трубок.
• Головкой «на 13» отворачиваем три гайки крепления кронштейна к кузову и два болта крепления регулятора давления к кронштейну.
• Головкой «на 10» отворачиваем штуцеры двух тормозных трубок.
• Снимаем регулятор давления с рычагом.
• Ключом «на 8», сдвинув защитный чехол, отворачиваем болт крепления скобы рычага к корпусу регулятора.
• Снимаем рычаг.

↑ Установка регулятора давления задних тормозов

Устанавливаем регулятор давления в порядке, обратном снятию. После установки прокачиваем тормозную систему (см. Замена тормозной жидкости и прокачка тормозной системы) и регулируем его:

• вывешиваем заднюю часть автомобиля. Устанавливаем расстояние 140±5 мм от конца рычага регулятора до продольной балки кузова. На автомобилях выпуска до середины 1976 г. это расстояние равно 200±5 мм;
• приподняв резиновый колпачок и ослабив два болта крепления, поворачиваем регулятор до легкого соприкосновения противоположного конца рычага с поршнем, выступающим из регулятора.

Удерживая регулятор в этом положении, затягиваем болты его крепления. Покрыв слоем смазки конец рычага и выступающую часть поршня, устанавливаем резиновый колпачок на место.

Аналогичную работу выполняем в случае, если ослабло крепление регулятора к кронштейну.

↑ Настройка регулятора давления задних тормозов ВАЗ 2106 видео

Источник

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.
» alt=»»>
Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

• Заклинивание клапана;
• Разрегулированность положения;
• Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

1. Накидной ключ на 13 или соответствующая головка;
2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.
» alt=»»>
Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.
