Ремонт ремня безопасности форд фьюжн

Замена переднего ремня безопасности
Кузов. Интерьер. Форд Фьюжн

Примечание. Замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.

Вам потребуется ключ TORX T50.

1. Ремни безопасности оборудованы преднатяжителями, поэтому отсоедините провод от клеммы «минус» аккумуляторной батареи.

Внимание! После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 10 мин, только после этого можно приступить к снятию ремня безопасности, оснащенного преднатяжителем.

Внимание! Разборка преднатяжителей ремней запрещается.

Внимание! Не допускается падение замков ремней с преднатяжителями и попадание в них воды и масла.

Внимание! Не допускается воздействие на преднатяжители ремней температуры выше 95°С.

2. Отсоедините от центральной стойки верхнюю часть ее облицовки (см. «Снятие и установка облицовок салона») и пропустите язык замка ремня безопасности в ее отверстие.

3. Выверните болт нижнего крепления ремня безопасности.

Примечание. На болту установлена дистанционная втулка, не потеряйте ее.

4. Пропустите нижнюю ветвь ремня в отверстие верхней части облицовки центральной стойки и снимите верхнюю часть облицовки.

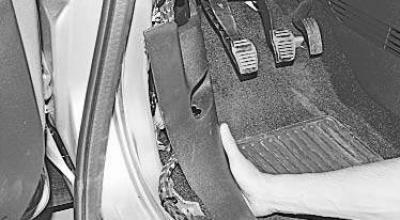

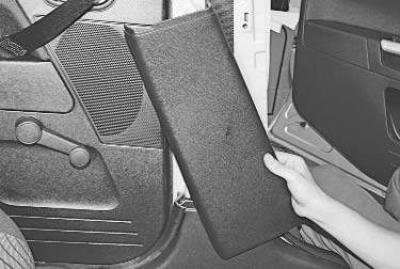

5. Снимите нижнюю часть облицовки средней стойки…

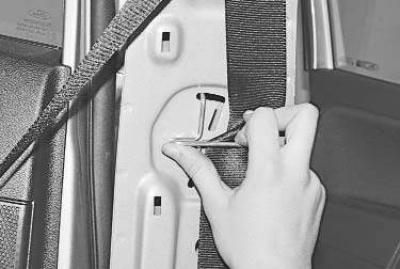

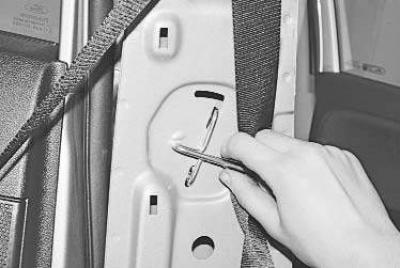

7. Поверните направляющую ремня по часовой стрелке…

8. …сдвиньте направляющую вниз…

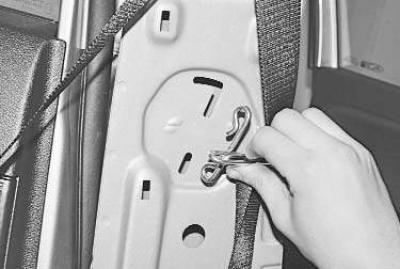

9. …и отсоедините направляющую от стойки кузова.

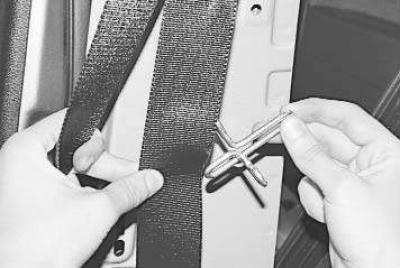

10. Снимите направляющую с ремня.

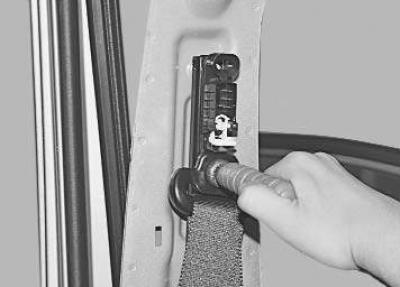

11. Выверните болт верхнего крепления ремня и отсоедините пряжку ремня от обоймы узла регулировки положения ремня по высоте.

Примечание. На болту установлена плоская шайба, не потеряйте ее.

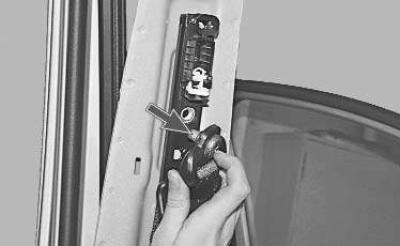

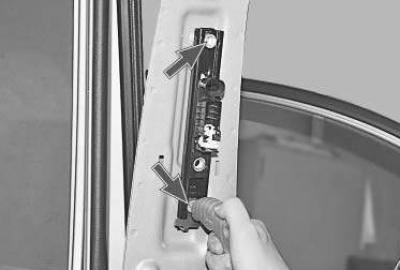

12. Выверните два болта крепления узла для регулировки положения ремня по высоте…

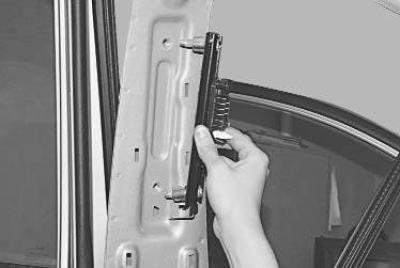

13. …и снимите узел для регулировки.

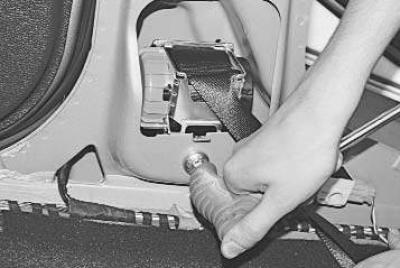

14. Выверните болт крепления инерционной катушки…

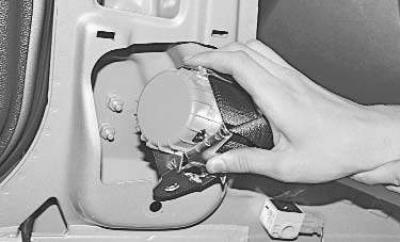

15. …и извлеките катушку из стойки кузова.

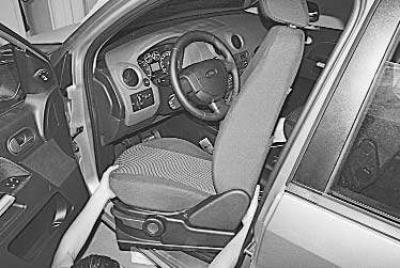

16. Для снятия замка переднего ремня безопасности необходимо снять с автомобиля сиденье (см. «Снятие и установка переднего сиденья»), так как при установленном сиденье нет доступа к колодке жгута проводов преднатяжителя ремня.

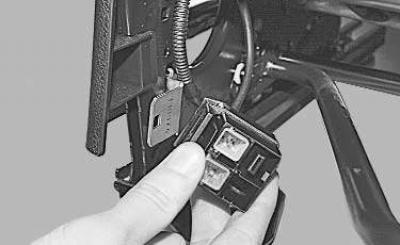

17. Отсоедините от кронштейна на основании сиденья колодку жгута проводов преднатяжителя.

18. Выверните болт крепления замка ремня безопасности к сиденью и снимите замок.

19. Установите детали в порядке, обратном снятию.

Источник

Замена заднего ремня безопасности Ford Fusion 2002-2012

В данном подразделе показана замена ремня безопасности среднего и левого пассажиров на заднем сиденье. Ремень безопасности правого пассажира заменяют аналогично.

Вам потребуются: ключи TORX T50, «на 10», отвертка с плоским лезвием.

1. Откиньте вперед подушку заднего сиденья и выверните болт крепления замка ремня безопасности правого пассажира на заднем сиденье и нижнего крепления ремня среднего пассажира.

2. Аналогично снимите замки ремней безопасности среднего и правого пассажиров на заднем сиденье, вывернув два болта их крепления.

3. Выверните болт нижнего крепления ремня безопасности левого пассажира на заднем сиденье…

4. …и отсоедините кронштейн нижнего крепления от основания кузова.

5. Подденьте отверткой декоративную накладку кронштейна верхнего крепления ремня безопасности левого пассажира на заднем сиденье…

6. …и снимите накладку.

7. Выверните болт верхнего крепления ремня и отсоедините кронштейн от кузова.

На болту установлены дистанционная и пружинная шайбы, не потеряйте их.

8. Снимите верхнюю и среднюю облицовки боковины (см. «Снятие и установка облицовок багажника» ), откиньте вперед спинку заднего сиденья, выверните пять болтов крепления защелки замка спинки…

9. …и снимите защелку.

10. Выверните болт крепления инерционной катушки к боковине…

11. …и снимите ремень безопасности левого пассажира на заднем сиденье.

12. Установите детали в порядке, обратном снятию.

Источник

Fusion GURU — Тюнинг, ремонт, обслуживание Ford Fusion

Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить

• Темы без ответов
• Активные темы
• Поиск
• Наша команда
• FAQ

• Rules
• Fusion FAQ
• Articles
• Photo Gallery
• Search
• About
• User Guide
• CD6000 Guide
• Self Diagnostic
• DTC View
• Documentstion & Files

Замена ремня безопасности переднего пассажира и водителя

Замена ремня безопасности переднего пассажира и водителя

#1 Сообщение Mindbender » 02 окт 2013, 15:11

Автомобиль Ford Fusion 1.6 AT 2008, максимальная комплектация.
Начало клинить ремень переднего пассажира при вытяжении оного. Приходилось дергать, дергать и дергать (х200), чтобы достать его. Нехотя ремень выезжал, но со временем все же, если есть с кем ездить- надоедает.
Причина тому одна- застывание смазки внутри катушки ремня. Раза три разбирал боковушку и брызгал ВДшкой и РВ (ее аналогом). Ремень начинал нормально доставаться, но это все временная мера- через день- неделю опять то же самое. Посмотрел цены на 1 ремень безопасности- до безобразия дорого (3-4 т.р.), а ведь он даже не с пиропатроном. Сделал все сам, вместо 3470 за один ремень отдал 630 рублей. Для замены ремня понадобится:
а) Ремень универсальный, я взял пару ремней с катушками (левый и правый) македонского производства за 1260 р. в магазине автозапчастей ВАЗа.

б) Набор шестигранников, лезвие (нож/ тонкое полотно бритвы/канцелярский нож), отвертка, и на выбор: молоток с долотом, дрель или ножовка по металлу.

В интернете много чего пишут, но ничего путного не нашел, поэтому решил написать инструкцию. Итак, вот мои советы по замене:
1. Берем ключ под фордовские болты или подходящий шестигранник и откручиваем болт, который держит конец ремня в петле, там экикетка оранжевая, чуть правее сидения первого пассажира, его советую отодвинуть вперед и работать с заднего.

2. Снимаем заглушку боковины в самом верху, откручиваем шуруп

3. Аккуратно снимаем боковые вставки из пластика, при съеме первой (светлой) будьте особо внимательны, можно поломать крепления, они очень хрупкие.
4. Откручиваем катушку- там один болт, старайтесь не сорвать резьбу.

5. В идеале откручиваем верхнюю петлю, из которой идет видимая часть ремня, когда все собрано,

но если это не получается, то:
6. ТОЛЬКО, если п.5 не удался :. Разрезаем нитки, которые держут конец ремня в петле.(из п.1)

7. При выборе ремня желательно уже снять свой старый ремень, т.к. крепления у всех ремней разные, необходимо либо ставить ремень с одинаковым расстоянием между отверстием под болт и клепкой-упором, либо дорабатывать.
8. Если универсальный ремень, который вы купили, подошел отлично и встал на свое место- все очень хорошо. Если нет- углубляете выемку под упор-клепку долотом или сверлом, чем сможете, словом, ставите ремень.

9. Если вы сняли первичный ремень со всеми петлями и разъемами, то проблем с установкой нового ремня не возникнет. Однако, если все-таки верхняя петля сидит намертво, то новый ремень придется тоже вспарывать в самом начале, как пришлось сделать мне. При таком раскладе сам язычок, нижнюю петлю лучше поставить фордвоские как и клепку-фиксатор со старого ремня. Сшить желательно двойной толстой ниткой. Собрать все в обратной последовательности и
10. Подергать и порадоваться. Готово.

Источник

Замена переднего ремня безопасности Ford Fusion 2002-2012

Замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.

Вам потребуется ключ TORX T50.

1. Ремни безопасности оборудованы преднатяжителями, поэтому отсоедините провод от клеммы «минус» аккумуляторной батареи.

После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 10 мин, только после этого можно приступить к снятию ремня безопасности, оснащенного преднатяжителем.

Разборка преднатяжителей ремней запрещается.

Не допускается падение замков ремней с преднатяжителями и попадание в них воды и масла.

Не допускается воздействие на преднатяжители ремней температуры выше 95 °С.

2. Отсоедините от центральной стойки верхнюю часть ее облицовки (см. «Снятие и установка облицовок салона» ) и пропустите язык замка ремня безопасности в ее отверстие.

3. Выверните болт нижнего крепления ремня безопасности.

На болту установлена дистанционная втулка, не потеряйте ее.

4. Пропустите нижнюю ветвь ремня в отверстие верхней части облицовки центральной стойки и снимите верхнюю часть облицовки.

5. Снимите нижнюю часть облицовки средней стойки…

7. Поверните направляющую ремня по часовой стрелке…

8. …сдвиньте направляющую вниз…

9. …и отсоедините направляющую от стойки кузова.

10. Снимите направляющую с ремня.

11. Выверните болт верхнего крепления ремня и отсоедините пряжку ремня от обоймы узла регулировки положения ремня по высоте.

На болту установлена плоская шайба, не потеряйте ее.

12. Выверните два болта крепления узла для регулировки положения ремня по высоте…

13. …и снимите узел для регулировки.

14. Выверните болт крепления инерционной катушки…

15. …и извлеките катушку из стойки кузова.

16. Для снятия замка переднего ремня безопасности необходимо снять с автомобиля сиденье (см. «Снятие и установка переднего сиденья» ), так как при установленном сиденье нет доступа к колодке жгута проводов преднатяжителя ремня.

17. Отсоедините от кронштейна на основании сиденья колодку жгута проводов преднатяжителя.

18. Выверните болт крепления замка ремня безопасности к сиденью и снимите замок.

19. Установите детали в порядке, обратном снятию.
