Снятие и установка ремней безопасности
Кузов. Интерьер. Форд Мондео 1 и 2

Снятие

Ремень переднего сиденья — модели выпуска до 1996 года

Примечание: Перед снятием застежки ремня необходимо специальным пластмассовым зажимом (имеющимся у дилеров) зафиксировать трос натяжителя, когда вы будете отсоединять его.

1. Снимите облицовку средней стойки и накладку.

2. Выверните болты и снимите узел катушки ремня (см. рис. 28.2).

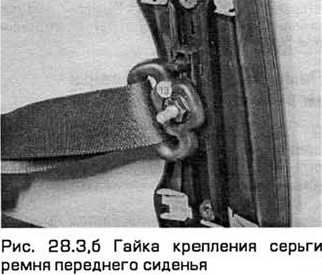

3. Выверните болт крепления направляющей ремня к средней стойке. Затем отверните гайку крепления серьги ремня (см. рис. 28.3,а,б).

4. Там, где необходимо, удалите винты и фиксаторы снимите панель облицовки, расположенную на боковой стороне сиденья внизу, для доступа к застежке ремня.

5. Потяните за трос натяжителя вниз и выведите его концевик из кронштейна. Поверните оболочку троса на 90° и снимите ее с кронштейна. Установите специальный пластмассовый зажим на трос натяжителя для блокировки его срабатывания (см. рис.28.5).

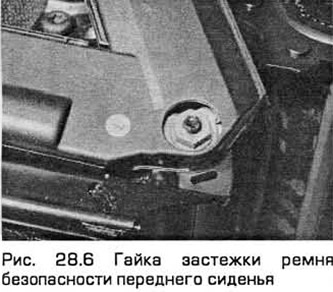

6. Отверните крепежную гайку (учтите, что на правом сиденье она имеет левую резьбу) и снимите застежку вместе с узлом захвата (см. рис. 28.6).

Предупреждение: При неосторожном обращении во время снятия захвата может произойти его срабатывание. Будьте внимательны.

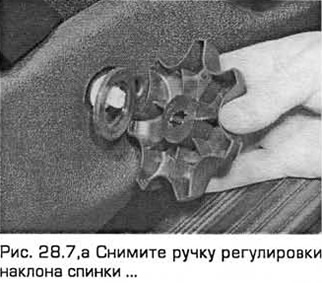

7. Снимите ручку регулировки наклона спинки и облицовку с боковой наружной стороны переднего сиденья. Выверните болт и снимите наконечник ремня с сиденья (см. рис. 28.7,а-в).

Ремень переднего сиденья — модели выпуска с 1997 года

8. На моделях с натяжителем, срабатывающим от пиропатрона. отсоедините отрицательный провод аккумулятора (глава 5А) и уберите его в сторону от аккумулятора.

Предупреждение: Перед продолжением работы подождите две минуты с целью предосторожности от случайного срабатывания натяжителя. За это время разряжается конденсатор системы.

9. Снимите облицовку средней стойки и накладку.

10. Выверните болты и снимите узел катушки ремня со стойки.

11. Выверните болт крепления направляющей ремня к средней стойке. Затем отверните гайку крепления верхней серьги ремня.

12. Там. где необходимо, удалите винты и фиксаторы снимите панель облицовки, расположенную на боковой стороне сиденья внизу, для доступа к застежке ремня.

13. Разъедините разъем проводки натяжителя. Отверните крепежную гайку и снимите застежку вместе с узлом натяжителя (см. рис. 28.13,а,б).

Предупреждение: После снятия оберегайте натяжитель от нагрева и химических средств с целью предотвращения его срабатывания. Не вытаскивайте из натяжителя его крепежный болт: он удерживается бумажной шайбой.

14. Снимите ручку регулировки наклона спинки и облицовку с боковой наружной стороны переднего сиденья. Выверните болт и снимите наконечник ремня с сиденья.

Боковой ремень безопасности заднего сиденья

15. Выверните винты и снимите облицовку задней стойки. Отсоедините трос фиксации сиденья и снимите пластмассовую крышку с замка сиденья (см. рис. 28.15,а,б).

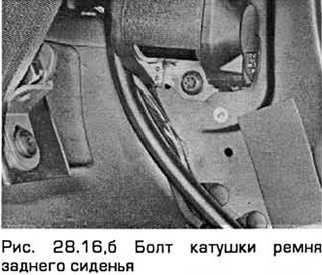

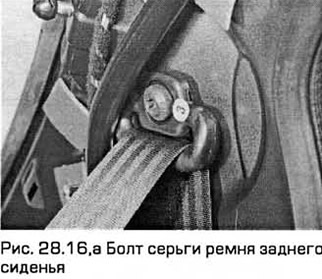

16. Наклоните подушки заднего сиденья вперед. Выверните болты из серьги и катушки ремня (см. рис. 28.16,а,б).

17. Выверните болт крепления застежки ремня и снимите застежку. Выверните также болт нижнего крепления ремня (при наличии) (см. рис. 28.17).

Ремень безопасности средней части заднего сиденья

18. Этот ремень установлен на моделях выпуска с 1997 года по отдельному заказу. Катушка ремня закреплена на основании спинки сиденья, однако для снятия требуется удалить обивку сиденья. Эту процедуру нужно выполнять у дилеров. Застежки ремня можно снять, как указано в п. 17.

Установка

19. Установка — в порядке, обратном снятию. Затяните гайки и болты требуемым моментом.

Источник

Ford Mondeo 4 (2007-2014) Manual

Ford Mondeo 4 Снятие и установка переднего ремня безопасности

ПРИМЕЧАНИЕ.
Замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.
Вам потребуется ключ TORX T50.
1. Ремни безопасности оборудованы преднатяжителями, поэтому отсоедините провод от клеммы «минус» аккумуляторной батареи.
ПРЕДУПРЕЖДЕНИЯ.
После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 10–15 мин, только после этого можно приступить к снятию ремня безопасности, оснащенного преднатяжителем.
Разборка инерционных катушек с преднатяжителями ремней запрещается.
Не допускается падение инерционных катушек с преднатяжителями и попадание в них воды и масла.
Не допускается воздействие на преднатяжители ремней температуры выше 95 °С.

2. Выверните винт нижнего крепления ремня безопасности.
ПРИМЕЧАНИЕ.

На винту установлена дистанционная втулка, не потеряйте ее.
3. Снимите верхнюю и нижнюю облицовки центральной стойки (см. Снятие и установка облицовок салона).

4. Вывернув винты крепления воздуховода, снимите его.

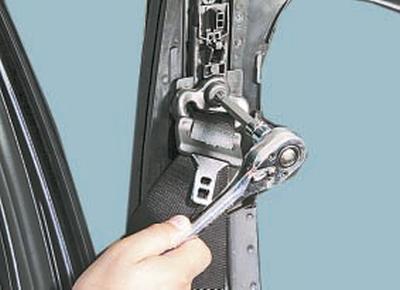

5. Выверните винт верхнего крепления ремня и отсоедините пряжку ремня от обоймы узла регулировки положения ремня по высоте.
ПРИМЕЧАНИЕ.
На винту установлена плоская шайба, не потеряйте ее.

6. При необходимости выверните два винта крепления обоймы узла регулировки положения ремня по высоте…

8….и держатель верхней облицовки стойки.

9. Сдвинув отвёрткой крюк направляющей ремня…

10….снимите направляющую со стойки.

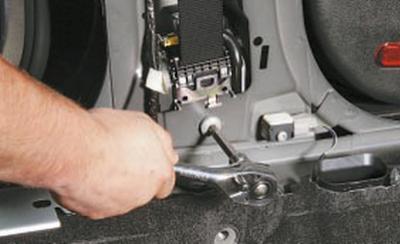

11. Выверните винт крепления инерционной катушки со встроенным в нее преднатяжителем ремня…

12….и извлеките катушку через технологическое отверстие в стойке кузова.

13. Сжав фиксаторы колодки жгута проводов преднатяжителя ремня, отсоедините ее от контактного разъема инерционной катушки…

14….и снимите катушку и ремень безопасности.
15. Для снятия замка переднего ремня безопасности необходимо снять с автомобиля сиденье (см. Снятие и установка переднего сиденья), так как при установленном сиденье отвернуть винт крепления замка неудобно.

16. Установите ремень безопасности и снятые детали в порядке, обратном снятию.

Источник

Ford Mondeo Моня › Logbook › Ремонт подогрева сидения и сигнализатора ремня безопасности.

Всем здоровенько и всех с началом зимы. У меня она началась с казусов. Первый — перестал работать обогрев водительского сидения, но не полностью, временами переставал. Начитавшись в интернете гайдов по восстановлению обогрева решил провернуть тоже самое и у себя.
Для ремонта нам потребуется снять кресло. Делается это быстро и просто, звёздочкой в идеале TORX T50, но я и 45 открутить смог. Далее нужна головка на 7, ей откручиваем колодку проводов, она под сиденьем спереди, смотреть будет прям на Вас, если занлянуть туда. Вытаскиваем кресло из машины, стараясь ничего не поцарапать и не сломать и тащим домой, встречая по пути охреневающих соседей.
Дома осмотрев всю проводку под сиденьем и прозвонив её понимаем, что с ней всё в порядке идём глубже:

Задрав обшивку до места подхода проводов находим проблему:

Спаяв и заизолировав всё это собираем кресло в обратной последовательности и устанавливаем обратно. Сделал я это в конце ноября, до сих пор проблем не наблюдалось.

Теперь переходим к сигнализатору. Проблема была в следующем: при пристёгнутом ремне начинал пищать сигнализатор и мигать лампочка о том, что ремень непристёгнут. Шевеления ремня в замке помогали минут на 5-60, после всё повторялось. Всплывала проблема и раньше, но ушла и я о ней забыл, до повторного её появления. Сначала я пытался разобрать замок сам, ничего не получилось и я просто отключил сигнализатор. Но потом товарищ ChertovAndrei поведал, как же всё таки этот адский механизм судного дня разбирается и я попытался второй раз.

Сначала нам для удобства нужно снять замок ремня, показываю на примере пассажирской стороны, т.к. со своей я уже раскурочил) Делается это ключом на 15, не удобно, но терпимо. Откручиваем гайку, отмеченую стрелкой:

Выведя замок с крепления и когда он окажется в руках начинаем его препарировать. Засовываем отвёртку с плоским жалом между кнопкой и корпусом, как показано на фотке и осторожно оттягиваем её:

Половинки держатся на клею, держатся не сильно, так что у вас должно получиться всё без проблем. Как только чуть-чуть разойдутся половинки просовываем отвёртку туда и идём ей дальше по шву, расклеивая корпус замка. В конечном итоге корпус распадётся на две части и Вашему взору предстанет это:

Далее нам нужно этот сигнализатор разобрать, т.е. снять крышку с его контактной группы. повертев её в руках находим этот шов и осторожно ногтями или ножичком его открываем:

Ну и наконец добравшись до самих контактов видим это. То, что отмечено кружком и есть то, что замыкается, при не пристёгнутом ремне, и рамзмыкается, когда вы вставляете ремень в замок.
Неисправность заключается в том, что со временем уголок, который я обвёл зелёным прямоугольником, деформируется и нажим защёлки становится недостаточным, для размыкания контактов либо размыкает их еле-еле и при малейшем шевелении ремня контакт замыкается, начинает орать сигнализатор и мигать лампа.

Для восстановления работоспособности сигнализатора внутри нужно вычистить всю пыль и подогнуть контакт так, чтобы уголок торчал побольше и при малейшем нажатии на него контакты размыкались, но и переусердствовать не стоит, иначе контакты будут плохо замкнуты при отстёгнутом ремне и сигнализатор будет думать, что вы пристёгнуты.
На этом ремонт закончен, убеждаемся в том, что всё работает как нужно, собираем всё в обратной последовательности, корпус замка я склеил клеем «секунда». Тест-драйв масштабный пока не проводил, по двору только прокатился, проблем выявлено не было. За подсказку как разобрать эту мразь ещё раз спасибо товарищу ChertovAndrei . Всем ровных дорог и работающих сигнализаторов ремня.

Источник

Снятие и установка переднего ремня безопасности
Кузов. Системы безопасности. Форд Мондео 4

ПРИМЕЧАНИЕ: Замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.

Вам потребуется ключ TORX T50.

1. Ремни безопасности оборудованы преднатяжителями, поэтому отсоедините провод от клеммы «минус» аккумуляторной батареи.

ПРЕДУПРЕЖДЕНИЕ: После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 10–15 мин, только после этого можно приступить к снятию ремня безопасности, оснащенного преднатяжителем.

ПРЕДУПРЕЖДЕНИЕ: Разборка инерционных катушек с преднатяжителями ремней запрещается.

ПРЕДУПРЕЖДЕНИЕ: Не допускается падение инерционных катушек с преднатяжителями и попадание в них воды и масла.

ПРЕДУПРЕЖДЕНИЕ: Не допускается воздействие на преднатяжители ремней температуры выше 95 °С.

2. Выверните винт нижнего крепления ремня безопасности.

ПРИМЕЧАНИЕ: На винту установлена дистанционная втулка, не потеряйте ее.

3. Снимите верхнюю и нижнюю облицовки центральной стойки (см. Снятие и установка облицовок салона).

4. Вывернув винты крепления воздуховода, снимите его.

5. Выверните винт верхнего крепления ремня и отсоедините пряжку ремня от обоймы узла регулировки положения ремня по высоте.

ПРИМЕЧАНИЕ: На винту установлена плоская шайба, не потеряйте ее.

6. При необходимости выверните два винта крепления обоймы узла регулировки положения ремня по высоте…

8….и держатель верхней облицовки стойки.

9. Сдвинув отвёрткой крюк направляющей ремня…

10….снимите направляющую со стойки.

11. Выверните винт крепления инерционной катушки со встроенным в нее преднатяжителем ремня…

12….и извлеките катушку через технологическое отверстие в стойке кузова.

13. Сжав фиксаторы колодки жгута проводов преднатяжителя ремня, отсоедините ее от контактного разъема инерционной катушки…

14….и снимите катушку и ремень безопасности.

15. Для снятия замка переднего ремня безопасности необходимо снять с автомобиля сиденье (см. Снятие и установка переднего сиденья), так как при установленном сиденье отвернуть винт крепления замка неудобно.

16. Установите ремень безопасности и снятые детали в порядке, обратном снятию.
