Снятие замка, цилиндрового механизма замка, наружной и внутренней ручек передней двери Шевроле Ланос

Работу проводим при замене замка, его цилиндрового механизма, наружной и внутренней ручек двери.
Снимаем обивку передней двери (см. Снятие обивки передней двери Шевроле Ланос) и защитную пленку (см. Снятие стекла передней двери Шевроле Ланос).

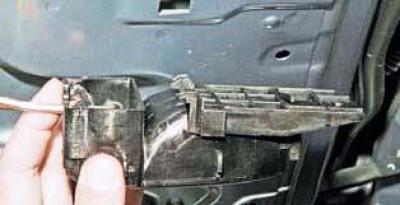

Соединяем колодку проводов мотор-редуктора стеклоподъемника с колодкой проводов блока переключателей и поднимаем стекло.

Отверткой отжимаем пластмассовые фиксаторы двух тяг…

…и отсоединяем тягу 1 от рычага цилиндрового механизма замка и тягу 2 от рычага наружной ручки.

Головкой «на 10» с удлинителем отворачиваем два болта крепления наружной ручки…

…и поджав фиксатор ручки…

…снимаем ее.
Замену цилиндрового механизма замка можно выполнить, не снимая наружной ручки.
Для наглядности показываем операции на снятой ручке.

Пассатижами снимаем пружинный фиксатор…

…и вынимаем цилиндровый механизм замка.
Для снятия замка двери отсоединяем тяги от рычага цилиндрового механизма замка и рычага наружной ручки двери (см. выше).

Поддев отверткой пластмассовый фиксатор тяги внутренней ручки двери (для наглядности показано на снятом замке)…

…отводим фиксатор от тяги и отсоединяем тягу от замка.
Аналогично отсоединяем от замка другую тягу внутренней ручки.

Крестообразной отверткой отворачиваем три винта крепления замка двери…

…и вынимаем его в сборе с выключателем центрального замка и двумя тягами наружной ручки через технологическое отверстие во внутренней панели двери.

Отжав фиксатор, отсоединяем колодку жгута проводов от выключателя центрального замка.
Для отсоединения тяги цилиндрового механизма замка…

…отверткой отжимаем пластмассовый фиксатор тяги…

…и вынимаем тягу из фиксатора.
Для отсоединения тяги наружной ручки…

…пассатижами сжимаем два лепестка пластмассового держателя тяги…

…и вынимаем держатель тяги из отверстия рычага замка.
Для снятия внутренней ручки двери отсоединяем две ее тяги от замка (см. выше).

Выводим обе тяги внутренней ручки двери из пазов пластмассового держателя.

Крестообразной отверткой отворачиваем саморез крепления основания внутренней ручки…

…и сдвинув его вперед, выводим лапки основания ручки из прямоугольных отверстий во внутренней панели двери.

Снимаем внутреннюю ручку вместе с тягами.

Замок передней двери с электроприводом блокировки, наружной и внутренней ручками

Установку замка двери, цилиндрового механизма замка, наружной и внутренней ручек проводим в обратной последовательности.
Перед установкой обивки двери проверяем работоспособность механизма замка двери.
В случае некорректной работы наружной ручки двери следует провести регулировку длины её тяги путем вращения пластмассового держателя тяги.

Источник

Ремонт внутренней ручки привода замка Chevrolet Lanos 2005 — 2009

Заметил недавно, что перестал работать флажок запирания двери на внутренней ручке водительской двери, решил снять карту и посмотреть в чем проблема (пользовался инструкцией). Снял, принес в дом.

. разобрал (на этом этапе стоит быть аккуратным и запоминать расположение элементов-пружина выскакивает далеко), чтобы разобрать-вставил в верхнюю часть крестовую отвертку и аккуратно ударял по ней пока металлический фиксатор не начал выходить.Далее в ход пошел гвоздь(100).

. в разобранном виде все выглядит страшно.

. но ни чего, расположение элементов мы запомнили. После беглого осмотра понятно, отломался крепеж тяги замка.

. далее я нашел кусок аллюминиевого провода(первое что под руку попалось), согнул из него полукруг и начал с помощью паяльника началь греть пластик и аллюминий (фоток во время процесса нет-был занят горячим паяльником). Так, как эта конструкция выглядит не особо эстетично, я взял какую-то пластиковую коробку из-под наушников и с помощью, не без известного нам паяльника, напаял пластик поверх металла и связал с основным пластиком, получилось вполне презентабельно и прочно.

. далее собрал и поставил на место и, о чудо-центральный замок заработал.
Пока нет достаточно денег(сессия, нужно менять радиатор и датчик топлива, будем ездить так.

Источник

Chevrolet Lanos Manual

Снятие замка, внутренней и наружной ручек задней двери Шевроле Ланос

Работу проводим при замене замка, наружной и внутренней ручек двери. Снимаем обивку двери (см. Снятие обивки задней двери Шевроле Ланос) и стекло (см. Снятие стекла задней двери Шевроле Ланос).

Отверткой отжимаем пластмассовый фиксатор тяги…

…и отсоединяем тягу от рычага наружной ручки.

Головкой «на 10» с удлинителем отворачиваем два болта крепления наружной ручки…

…и снимаем наружную ручку.

Отверткой отжимаем пластмассовые фиксаторы двух тяг внутренней ручки…

…и отсоединяем их от замка.

Крестообразной отверткой отворачиваем три винта крепления замка двери.

Отжав фиксатор, отсоединяем колодку жгута проводов от электропривода блокировки замка.

Вынимаем замок через технологическое отверстие внутренней панели двери.

Крестообразной отверткой отворачиваем саморез крепления основания внутренней ручки…

…и, сдвинув основание вперед, выводим его лапки из отверстий во внутренней панели двери.

Снимаем внутреннюю ручку вместе с тягами.

Для того чтобы отсоединить тяги от внутренней ручки…

…переворачиваем ручку и выводим тяги из зацепления с рычагами.

Замок задней двери с электроприводом блокировки, наружной и внутренней ручками

Устанавливаем замок и ручки двери в обратной последовательности

Источник

Снятие замка, внутренней и наружной ручек задней двери

Работу проводим при замене замка, наружной и внутренней ручек двери. Снимаем обивку двери (см. Снятие обивки задней двери) и стекло (см. Снятие стекла задней двери).

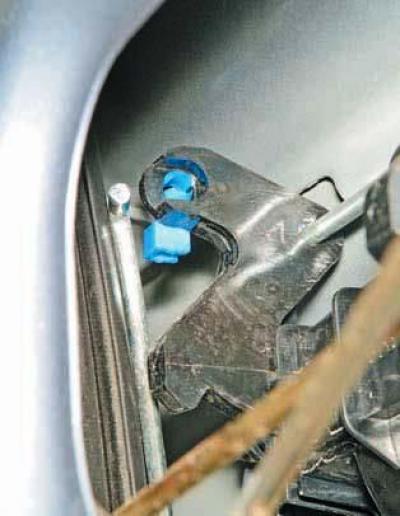

Отверткой отжимаем пластмассовый фиксатор тяги…

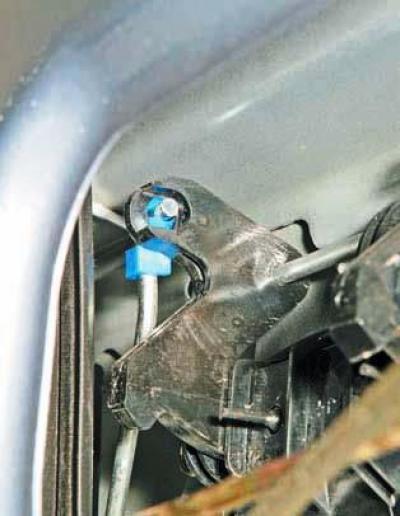

…и отсоединяем тягу от рычага наружной ручки.

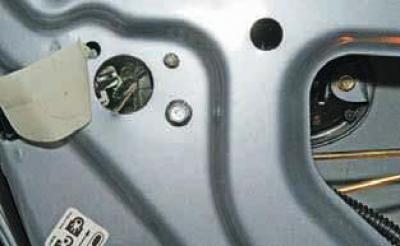

Головкой «на 10» с удлинителем отворачиваем два болта крепления наружной ручки…

…и снимаем наружную ручку.

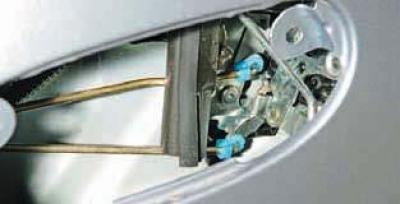

Отверткой отжимаем пластмассовые фиксаторы двух тяг внутренней ручки…

…и отсоединяем их от замка.

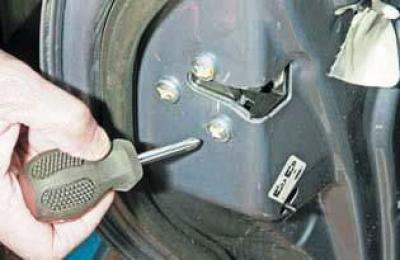

Крестообразной отверткой отворачиваем три винта крепления замка двери.

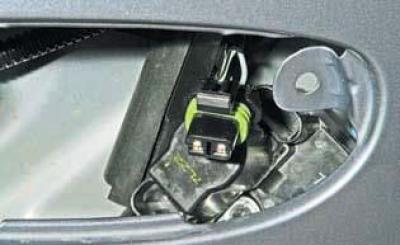

Отжав фиксатор, отсоединяем колодку жгута проводов от электропривода блокировки замка.

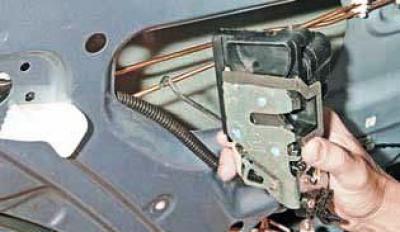

Вынимаем замок через технологическое отверстие внутренней панели двери.

Крестообразной отверткой отворачиваем саморез крепления основания внутренней ручки…

…и, сдвинув основание вперед, выводим его лапки из отверстий во внутренней панели двери.

Снимаем внутреннюю ручку вместе с тягами.

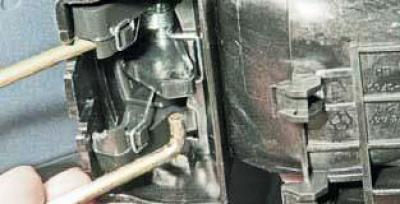

Для того чтобы отсоединить тяги от внутренней ручки…

…переворачиваем ручку и выводим тяги из зацепления с рычагами.

Замок задней двери с электроприводом блокировки, наружной и внутренней ручками

Устанавливаем замок и ручки двери в обратной последовательности
