Ремонт ручки двери ваз 2105 салон

Lada 2105 НЕГР › Logbook › Внутренняя ручка(крючок)открывания двери-(сломал).

Всем привет!
Продолжаю цикл записей «ни о чем».
В новогодние морозы(стояли под минус 40)при выходе из авто-зацепился ремнем сумки с документами за внутренний крючок ручки открывания двери-и естественно, под корень, сломал крючок.
(Внесу уточнение-стояла ручка:площадка крючка пластик, а сам крючок-железный-но все равно не выдержал-сломался и сломалось по железу!-а не пластик).
Неделю пока стояли морозы -выходил из авто, опуская переднее боковое стекло и дергая за наружную ручку(скажу я Вам-жутко неудобно!).
Как потеплело до минус 7 и выпал выходной-сразу, сразу же поменял.
Ручку -крючок двери купил в первом попавшемся тазомагазине(автолавка-напротив жилкомхоза).
Взял пластиковые черные 2шт (с запасом-они похожи на те что стоят сейчас), железные черные то же были-но они совершенно не такой формы.
2х30р=60р.

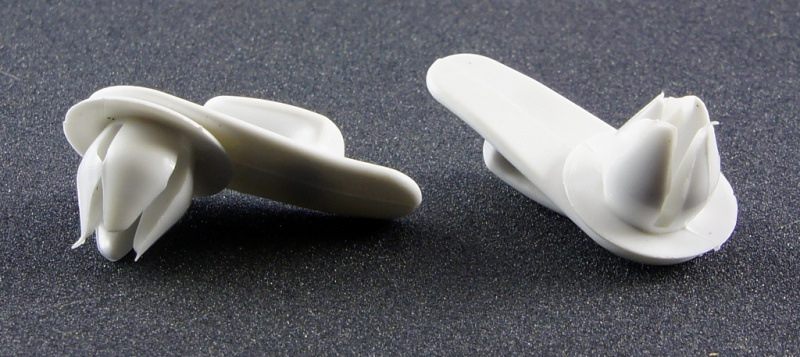

Заодно купил горсть(10шт)клипс(«пистоны»-в народе) обшивки двери(«дверная карта»в народе).
10х1р=10р.

Как оказалось не зря-при демонтаже сломал 3 пистона:-)
Описывать замену не буду-что там писать то?открутил все что можно-карту снял-поменял ручку(крючок) и собрал все в обратном порядке-ВСЕ!
Замена заняла примерно пол-часа(ПРЯМО НА УЛИЦЕ)-дольше всего попадал обратно пистонами(клипсами)в стоковые отверстия двери.
Всем мир!

Источник

Внутренняя ручка двери ВАЗ 2107

Замена ручки двери ваз 2107, процедура не долгая и единственное, почему вам кажется это сложным и долгим, только потому, что вы делаете это в первый раз.

Инструменты

Как бы вы не были аккуратны ручки все равно ломаются. Делаются они специально из хрупкого металла, чтобы периодически ломались. Для ремонта приготовьте инструменты;

• отвертки фигурную и плоскую;
• новая ручка.

Замена внутренней ручки двери ВАЗ

Для начала нужно снять ручку стеклоподъемника. Вставьте между защелкой ручки стеклоподъемника и шайбой плоскую отвертку. Отожмите ей защелку, вытащите её на себя и снимите ручку.

Открутите фигурной отверткой 3 болта дверной ручки, болт крепления планки и декоративную накладку внутренней ручки. Её можно не снимать, по желанию.

Снимаем обшивку плоской отверткой, аккуратно поддевая за края и медленно преодолевая сопротивление клипс. Фиксаторы расположены сверху справа, сверху слева и посередине внутри обшивки.

Откручиваем внутреннюю ручку открывания двери и снимаем. Не порвите резинку успокоителя тяги иначе она будет потихоньку дребезжать на кочках.

Устанавливаем новую и производим сборку в обратном порядке.

Эта операция по замене аналогична для всех автомобилей ваз 2105 — 07. Если нужна замена наружной ручки двери ваз 2107, то все это придется так же выполнять, об этом в другой статье.

Прилагаю видео по замене внутренней ручки двери:

Источник

Ремонт ручки двери ваз 2105 салон

Выбейте палец крепления ограничителя 3 (рисунок 1) и отсоедините ограничитель от стойки кузова автомобиля.

Придерживая дверь в открытом положении выверните ударной отверткой 2 винты 1 крепления петель 4 двери к стойке кузова.

Установку двери выполнять необходимо в обратном порядке. Перед окончательным затягиванием винтов крепления петель отрегулируйте зазоры между дверью и кузовом автомобиля.

Разборка передних дверей

Разборка двери требуется в случае замены деталей и узлов.

Для снятия обшивки двери необходимо сначала вынуть декоративную заглушку 2 из ручки закрепленной к подлокотнику. Под заглушкой находится винт, который необходимо вывернуть. После этого демонтируем ручку.

Снимаем декоративную розетку 1 с внутренней ручки открывания двери 3. Для этого ее необходимо поддеть отверткой от обшивки и снять с ручки.

Теперь необходимо снять кнопку блокировки двери 3. Для этого нужно острым ножом в точке 2 поддеть крышку кнопки 1 и вытащить ее.

После демонтажа крышки можно вытащить скобу 1 крепления кнопки к тяге 2 и снять кнопку 3.

Теперь дело за ручкой стеклоподъемника.

Ручка стеклоподъемника состоит из 3 частей. 1- сама ручка стеклоподъемника, 2- облицовка ручки стеклоподъемника, 3 — розетка. Для того, чтоб разобрать и снять ручку, необходимо слегка утопить розетку 3 под облицовкой 2 в обшивку двери и передвинуть облицовку вдоль ручки до выхода из кольцевой выточки на оси. Направление указанно на рисунке стрелкой. Снимаем ручку стеклоподъемника 1 и розетку с оси.

В моем случае еще нужно было вывернуть винты крепления обшивки двери, которые установил предыдущий владелец. В общем же случае, необходимо, преодолевая сопротивление пружинных пластмассовых держателей, снять обшивку двери. Расположение пластмассовых держателей на обшивки двери, показано на рисунке ниже.

Далее снимаем верхний уплотнитель опускного стекла.

Выкручиваем винт крепления переднего направляющего желоба опускного стекла и вынимаем его вместе с верхним уплотнителем.

Теперь необходимо снять нижние уплотнители опускного стекла. На рисунке показаны уплотнители вместе с декоративным хромированным молдингом (на поздних моделях он не ставился). Снимать необходимо с помощью вложенных под молдинг полос дермантина. Можно завести под молдинг небольшую пластмассовую лопаточку и с помощью нее снять. Нужно делать все аккуратно, т.к. хромированная полоса легко гнется и проминается, что потом очень сильно заметно.

Выверните два винта крепления и выньте задний направляющий желоб опускного стекла.

Ослабьте болты крепления натяжного ролика стеклоподъемника.

Теперь можно вынуть через верх опускное стекло.

Открутите три гайки крепления механизма стеклоподъемника и достаньте его.

Выкручиваем два винта крепления ручки привода замка двери и вынимаем ее вместе с тягами, предварительн оотсоединив их.

Вывинчиваем три винта крепления замка к двери. Вынимаем замок, предварительно отсоединив от него тяги.

Сборка передних дверей.

Сборку передних дверей необходимо производить в последовательности обратной разборке.

При установке стеклоподъемника необходимо контролировать правильность укладки троса на барабан (витки троса не должны накладываться друг на друга). После установки механизма стеклоподъемника и правильной укладки троса на ролики отрегулируйте натяжение троса натяжным роликом, величину хода опускного стекла и убедитесь в плавности работы.

Перед установкой обшивки двери необходимо проверить наличие и целостность пластмассовых пружинных держателей. В случае их отсутствия или поломки — устанавливаем новый держатель.

Привод заднего опускного стекла

Операции по разборке и сборке задних дверей отличаются от операций для передних дверей снятием и установкой неподвижного и опускного стекла. Опускное стекло задней двери имеет только один кронштейн, на котором двумя винтами 6 с помощью прижимной пластины 5 крепится трос.

— Необходимо вынимать опускное стекло после снятия неподвижного стекла через верх.

— Дпя снятия неподвижного стекла сначала опустите опускное стекло и, вывернув верхний винт крепления стойки, выньте его в сборе с резиновыми уплотнителями.

— При сборке необходимо отрегулировать величину хода опускного стекла.

Источник

Замена ручек двери ВАЗ-2107

Владельцы отечественного автомобиля ВАЗ 2107 знают насколько неудобными, и иногда не надежными являются дверные ручки. Эти элементы достаточно часто выходят из строя, особенно если не уделять им внимания, что влечет за собой необходимость их замены. В материале уделим внимание вопросу о том, как осуществляется их замена на ВАЗ-2107, а также основные особенности проведения работ.

Что понадобится для выполнения работ

Чтобы провести работы по смене ручек, необходимо запастись стандартным набором инструментов. Процедура смены не представляет особых сложностей, но при этом понадобится много времени. Ведь для того, чтобы осуществить работы по замене, понадобиться снять обшивку двери, а после этого уже приступать к процессу демонтажа.

Кроме стандартного набора инструментов, потребуется также приобрести новые механизмы и личинки для проведения замены запорного устройства передней двери. Рассмотрим подробнее, что же представляет собой процедура их снятия и установки на “семерке”.

Меняем внешнюю ручку на ВАЗ 2107

Снятие внешней ручки двери на “семерке” осуществляется путем выполнения таковых манипуляций:

• Для начала требуется демонтировать дверную обивку с той двери, на которой необходимо осуществить смену механизма.
• После того, как доступ к внутренностям двери будет получен, потребуется отсоединить все имеющиеся внутри тяги и приводы механизма.
• Теперь потребуется отвинтить две гайки ключем на 10, которыми крепится устройство с внутренней стороны.
• После того, как гайки будут выкручены, можно демонтировать устройство. Аналогичным образом осуществляется снятие, как передних, так и задних механизмов для открытия дверей на ВАЗ 2107.
• После того, как с внешней стороны ручки дверей будут сняты, можно выполнить установку новых. Установка осуществляется в порядке обратном снятию, поэтому проблем не возникнет.

При установке новых изделий рекомендуем также поменять резиновый уплотнитель, который должен поставляться вместе с новыми устройствами. Этот уплотнитель препятствует прониканию воды внутрь двери.

Особенности замены внутренней ручки на семерке

Теперь уделим внимание вопросу о замене внутрисалонной ручки на ВАЗ 2107. Меняем внутреннюю ручку двери на “семерке” в случаях, когда она заклинивает и не срабатывает на открытие, но чуще она просто ломается. Процесс снятия выглядит таким образом:

• Изначально осуществляется демонтаж обивки.
• Чтобы снять изделие, расположенное внутри, требуется воспользоваться крестовой отверткой, которой осуществляется вывинчивание двух крепежных винтов.
• После вывинчивания болтов, изделие следует отвести внутрь.
• К изделию крепится тяга, которую снять можно только после того, как ручка будет выведена из внутренней части двери.
• После снятия тяги необходимо аналогичным образом надеть ее на новое устройство. Для этого имеется специальная фиксирующая резиновая вставочка.
• Новое изделие с закрепленной тягой просовывается изнутри, после чего фиксируется теми же двумя винтами.
• В завершении следует установить на место обшивку и наслаждаться проделанной работой.

Замена личинки

В передней двери располагается еще один немаловажный элемент, который именуется как личинка замка. Это устройство, посредством которого удается запереть дверь снаружи с помощью ключа, что предотвращает ее открытие сторонними лицами. Личинка требует замены только тогда, когда выходит из строя или заедает при открытии, и замкнуть автомобиль при этом не представляется возможным.

Новая личинка продается вместе с ключами, на что требуется обратить внимание. Рекомендуем менять сразу все три личинки: две в дверях, и одна на крышке багажника. Это облегчит дальнейшую эксплуатацию авто(все замки будут открываться единым ключом).

На моделях автомобилей ВАЗ 2106 и ВАЗ 2109 личинки встроены в сами ручки, в то время, как на “семерке” данное изделие расположено ниже механизма открытия двери, поэтому его замена выполняется отдельно.

Для демонтажа и смены личинки потребуется выполнить следующие манипуляции:

1. Снимается обивка и прочие элементы изнутри двери автомобиля.
2. От личинки необходимо отсоединить тягу, посредством которой осуществляется блокирование замка при повороте ключа.
3. При помощи плоскогубцев требуется снять стопорную скобу.
4. Извлекается сам механизм, совместно с кольцом уплотнения.

Установка нового устройства осуществляется в порядке обратном снятию. Все ручки ВАЗ-2107 меняются аналогичным образом, а после процесса смены обязательно требуется проверить их работоспособность.

Исправность рассматриваемых устройств на автомобиле ВАЗ 2107 очень важна. При неисправных изделиях достаточно проблематично попасть в салон автомобиля или выбраться из него (при заклинивании механизма изнутри). Многие владельцы знают, насколько не надежны в отечественных авто рассматриваемые механизмы. При первых признаках неисправности, требуется немедленно провести диагностику, и при необходимости смазать или заменить деталь. Зачастую ремонтировать(как внутреннее, так и внешнее) устройство не представляется возможным, поэтому лучше сразу покупать новые. Как вариант, можно установить евроручки.
