Оборвало рулевой трос!

Модератор: Valery

Оборвало рулевой трос!

Сообщение shkiper » 27.08.2011 07:52

Источник

Люфт рулевого троса управления

#1 Volgovod

Капитан

1 298 сообщений

• Из: Н.Новгород
• Судно: спк Волга пр.343
• Название: Перфект

Коллеги подскажите пожалуйста.

Поменял на лодке штуртросовую систему управления на импортную с рулевой машинкой и одним управляюшим тросом. Руль стал легким (чего и хотелось добиться), но при закрепленном штурвале есть люфт пера руля. Из-за этого на больших скоростях при отсутствии постоянного бокового ветра чуствуется как катер «перекладывает» с борта на борт.

При монтаже системы старался делать трос управления с минимальными перегибами, Люфта в рулевой машинке и шарнире нет.

На мой выпуклый взгляд люфт есть из за зазора между тросом управления и оплеткой. (но это только мое мнение)

Может кто поделится лечится ли как то этот дефект? В принципе не сильно напрягает, но зимой подумать самое то.

#2 FVS2011

Рулевой 2-го класса

Основной экипаж

299 сообщений

• Из: Москва

Коллеги подскажите пожалуйста.

Поменял на лодке штуртросовую систему управления на импортную с рулевой машинкой и одним управляюшим тросом. Руль стал легким (чего и хотелось добиться), но при закрепленном штурвале есть люфт пера руля. Из-за этого на больших скоростях при отсутствии постоянного бокового ветра чуствуется как катер «перекладывает» с борта на борт.

При монтаже системы старался делать трос управления с минимальными перегибами, Люфта в рулевой машинке и шарнире нет.

На мой выпуклый взгляд люфт есть из за зазора между тросом управления и оплеткой. (но это только мое мнение)

Может кто поделится лечится ли как то этот дефект?

Уважаемый коллега, аналогичное однотросовое рулевое управление я себе поставил и люфтов в нем нет совсем, даже минимальных. Установка описана в теме Дистанционное управление рулем на бот.

По тем фоткам, что Вы привели, замечаю, что шток выдвижного тороса НЕ перпендикулярен оси вращения руля. Уголок опоры троса надо бы приподнять на несколько сантиметров.

Нет фотки вида сверху на кормовое рулевое. Не исключено, что когда руль установлен прямо, трос руля не направлен по касательной к окружности, которую описывает при вращении руля шпилька крепления рулевого троса. Судя по фоткам (не уверен) опору крепления троса надо сместить ближе к корме.

В целом совет один. Перемещением уголка добейтесь правильной геометрии установки рулевого троса. Тогда никаких люфтов в рулевом не будет.

Если в моих советах что-то не совсем ясно, спрашивайте.

У себя я штатный уголок крепления троса не смог использовать ( с ним никак не достигал правильной геометрии установки) и был вынужден изготовить специальный кронштейн крепления оболочки троса.

Сообщение отредактировал FVS2011: 11 января 2017 — 04:48

#3 Volgovod

Капитан

1 298 сообщений

• Из: Н.Новгород
• Судно: спк Волга пр.343
• Название: Перфект

Вся проблема в том что шток троса как раз и имеет люфт (продольное перемещение внутри кожуха) примерно сантиметра полтора. При этом второй конец троса (который торчит из рулевой машинки) абсолютно неподвижен. Может там есть какие-то регулировки? Способы натянуть его?

#4 Savage

Капитан

12 229 сообщений

• Из: Ленинград

Вся проблема в том что шток троса как раз и имеет люфт (продольное перемещение внутри кожуха) примерно сантиметра полтора. При этом второй конец троса (который торчит из рулевой машинки) абсолютно неподвижен. Может там есть какие-то регулировки? Способы натянуть его?

На фотке Претеч Т71?

Червяк навитый на ШТ гнётся, немного гуляет и есть люфт. Если честно, то на всех катерах, что катался люфт маленький, но был. Для ПЛМ это не критично. Хотя даже на новых редукторах у всех люфт разный. Может ещё зависть от длинны ШТ.

Например у знакомого люфт на гидравлике больше чем у меня на Т71 редукторе(ультрафлекс).

А вот на старой системе штуртросов, как была, можно добиться безлюфтовой работы. Спортсмены в основном до сих пор на них гоняют.

#5 FVS2011

Рулевой 2-го класса

Основной экипаж

299 сообщений

• Из: Москва

Вся проблема в том что шток троса как раз и имеет люфт (продольное перемещение внутри кожуха) примерно сантиметра полтора. При этом второй конец троса (который торчит из рулевой машинки) абсолютно неподвижен. Может там есть какие-то регулировки? Способы натянуть его?

Полтора см. люфта штока троса НИКАК не могут быть объяснены «люфтом червяка, навитого на ШТ рулевой машинки». Тот люфт, о котором справедливо пишет Savage, имеет величину нескольких миллиметров, не более.

Единственная мысль о причине такого огромного продольного люфта — неисправность рулевого троса (контрафакт, подделка, производственный брак, плохой неизвестный производитель).

#6 FVS2011

Рулевой 2-го класса

Основной экипаж

299 сообщений

• Из: Москва

Вся проблема в том что шток троса как раз и имеет люфт (продольное перемещение внутри кожуха) примерно сантиметра полтора. При этом второй конец троса (который торчит из рулевой машинки) абсолютно неподвижен. Может там есть какие-то регулировки? Способы натянуть его?

Подумал, как не меняя троса, исправить дефект. Можно зажать более туго сальник штока троса. Тогда этот шток будет стоять неподвижно, пока его не сдвинешь с места усилием рулевой машинки и люфтящего в оболочке троса.

Катер рыскать по ходу перестанет, но люфт в рулевой машинке будет и усилие на руле возрастет.

#7 Кат73

Рулевой 1-го класса

Основной экипаж

410 сообщений

• Из: Ульяновск
• Судно: Стальной переходник
• Название: Скат 73

Источник

Как регулировать рулевое управление на моторной лодке. Полезные советы

Автор: Евгений Крымов.

Многие владельцы катеров и лодок, при самостоятельном обслуживании, часто пренебрегают одним важным моментом.

*** Речь пойдет о рулевом приводе на самом распространенном в наше время тросе.

В нашем случае, штурвал и трос — расположены справа (если слева, то процедура зеркальна).

Иногда, люди жалуются на сильный люфт штурвала. На некоторых редукторах из дешевого сегмента — этот люфт допустим, аж до 15 град.!

Но часто причиной люфта («и какого-то стука») оказывается незатянутая гайка ввода наконечника троса (штока). Она должна быть закручена полностью и зажимать литое стопорное утолщение между втулкой и самой гайкой (фото ниже)

С одной из частых причин люфта разобрались.

Далее, многие замечают, как стальной наконечник троса при больших долговременных оборотах двигателя, входит в резонанс и начинает дребезжать на выходе из направляющей втулки корпуса двигателя. В первую очередь это говорит об отсутствии смазки внутри.

Выкручиваем штурвал вправо, заходим с кормы. Слева от двигателя, с правого края выдвинутого штока видим чёрную гайку. Пластик.

Сразу скажу, что внутри нее находится еще и резиновая манжета круглого сечения. Откручиваем гайку. Выкручиваем штурвал максимально влево и обратно вправо. Удаляем со штока всё тряпкой, мажем чистый шток свежей смазкой. Снова поворачиваем штурвал максимально влево и обратно вправо. И снова наносим смазку и ставим гайку на место.

Закручивается она от руки. Усилия через тряпку должно хватать. Скопившаяся лишняя смазка на резьбе снова наносится на шток, на его открытую часть уже с внешней стороны гайки. Не очень хорошо, если он будет совсем сухим.

У некоторых установлен пыльник на шток. Следует немного набить его смазкой. Рекомендую в таких случаях выкручивать штурвал максимально влево перед долговременной межсезонной стоянкой. Далее можем прошприцевать маслёнки на поворотном кронштейне (ось подъёма двигателя).

Сразу скажу — эту процедуру желательно делать именно так. В инструкциях все может быть проще и лаконичнее. Но лишние 5 минут — Вас, точно не напрягут. А станет лучше.

И вдогонку ещё маленький нюанс. Сочленение штока и «кочерги» должно быть именно таким, чтобы шайба располагалась СВЕРХУ — над отверстием штока. А гайка несильно затянута.

В ней находится пластиковый фиксатор предотвращающий самораскручивание. А ход должен быть легкий, но без лишнего люфта и вибраций. Если статья была полезна — просим нажать «палец вверх»!

Каталог полезных статей о лодках и катерах — по ссылке!

Источник

Рулевое управление на лодку своими руками

Почти поставил новое рулевое управление, в лодочку.

В общем, было старое советское рулевое управление, описанное в Катерах и Яхтах, еще наверное годах в 60хх.
Суть в том, что вокруг кокпита лодки, проходит трос, на роликах, который перематывается по рулевому валу, по типу стеклоподъемника, а сзади, цепляется к мотору.
Это конечно лучше чем румпель, но.

Трос имеет большую длину, должен быть натянут, ролики без подшипников. Все это довольно туго крутится, скрипит, довольно сильно передает обратное усилие от мотора и самое главное — имеет огромный суммарный люфт. Под нагрузкой, чуть ли не четверть оборота!

В конце августа, я попробовал порулить катером с нормальным, современным рулевым управлением, и понял, что нужно что то делать.

Люфт практически отсутствует, точность рулежки просто поражала, катер реагирует не хуже машины.
Покатался на своем. Рука-летсо.

Сложность была в том, что современные рулевые системы очень громоздки, а подмоторная ниша (рецесс), не был рассчитан на современное рулевое. Он слишком узкий.

Вариант, установить опору троса в край рецесса, тоже не подходил — во первых, толкающее и тянущее усилие (до 120 кг, к слову!) должна воспринимать стенка рецесса, а она у меня тонкая, во вторых, ширина корпуса маленькая, и если поставить трос с краю, нет места для плавного изгиба.
Словом — засада на засаде.

В итоге, было решено ставить новое рулевое, с упором троса в станину мотора и вырезом огромной дыры в рецессе, под тягу.

Стало после 1й переделки под быстросъемный руль (само управление без изменений):

Замазанная дырка — результат неудачного позиционирования руля, это еще папа сделал, на этапе изготовления. Если бы руль тогда был маленький — еще ничего бы было, но москвичевский руль огромен.

Чтобы пристыковать Сельву к имеющемуся рулевому, за бешенные тыщи был заказан на вертолетном заводе, вот такой язык:

Нахрена я его заказывал — хз, надо было сразу рулевое нормальное ставить.

Итак, вот эта система:

Заменена на современную:

Выпиливать просто заколебался.

Теперь, это выглядит так (на руль не смотрите, брал самый дешевый, разбогатею — поменяю):

И со стороны мотора:

Дыру в той части, куда уходит тяга, нужно еще расширить, но ненамного. Думаю вклеить туда стакан, чтобы было не так ужасно. Дырки от старого тросика заклею.

Ну и остекление сделал, вроде ничо:

По рулевому осталось поставить пыльник на трос, расширить отверстие под тягу (упирается при откидывании мотора), заклеить лишние дырки в рецессе, закрепить рулевой трос.

Ну а в целом, из дорогого, привалочный брус надо найти и поставить, и чехол транспортировочный сшить, чтобы вода в салон не лилась при перевозке и стоянке.
Еще нужно сделать, чтобы работал спидометр, поставить трубку пито и шланг, подумываю над электрикой — генератор поставить на мотор, а на лодку тахометр и бортовые огни. Сейчас тахометр стоит, но он на батарейке, цифровой, да еще и глючит на высоких оборотах. Электрики нет вообще. Блоки плавучести старые, то ли из пены монтажной, то ли еще из чего то, рассыпались в хлам, нужно купить пенополистирол и из него нарезать и приклеить блоки.
Ну и покрасить, конечно, но это явно не в этом сезоне.

Рулевое управление на лодку: особенности, виды и устройство

Моторная лодка может применяться в различных целях. Для некоторых она является прогулочным средством. Другие же с помощью лодки ловят рыбу, ведут охоту и т. д. Какую бы цель ни преследовал владелец при эксплуатации своего плавательного средства, надежное управление обеспечивает система рулевого управления. Она должна быть надежной.

Рулевое управление на лодке является одной из важнейших систем плавсредства. От ее качества зависит управляемость, податливость всей конструкции, а также безопасность пассажиров. Особенности подобных систем будут представлены далее.

Общая характеристика

Рулевое управление на лодки «Прогресс» , «Казанка» и прочие популярные модели может быть выполнено в двух вариациях. К первой категории относится ручная (румпельная) система. Также возможно устанавливать дистанционное управление плавательным средством.

Ручное управление чаще всего устанавливается на спасательные и спортивные лодки как штатная система. При этом лодка может выполнять сложное маневрирование, частые повороты. Это надежная конструкция, которая сегодня применяется на рыбацких и спецлодках.

Дистанционное управление подходит для плавсредств, длина которых превышает 3,5 м. Это предоставляет капитану возможность хорошо обозревать местность, находясь у рулевого колеса. Если человек, управляющий лодкой, находится на румпеле, ему будет видно меньшую акваторию вокруг. Это повышает безопасность. Чаще всего владельцы моторных лодок сегодня выбирают дистанционные системы. Они надежные и комфортные в применении.

Ручное управление

Реже, но все-таки встречается ручное или румпельное управление лодками. Это наиболее традиционный вариант. Для него характерна простота конструкции. Ручной тип организации системы имеет рулевое управление на лодку «Казанка». Это классический вариант.

Такое устройство включает в себя перо руля, штурвала, роликов, штуртроса, румпеля, баллера. Все они обеспечивают требуемые маневры на водоеме. Перо руля при помощи взаимодействия представленных элементов перекладывается на нужный угол для совершения поворота.

В современных конструкциях могут присутствовать также рулевая машинка, боуден и кронштейн для его крепления. К традиционным (пассивным) разновидностям конструкции относятся навесной на транце, полубалансирный и подвесной балансирный тип приборов. К группе активных принято причислять подвесные лодочные моторы, поворотно-откидные колонки, водометы.

Рекомендации

Рулевое управление на лодку ПВХ чаще всего относится к классу дистанционных. К ним относится несколько разновидностей конструкций. Чтобы сделать правильный выбор, необходимо учитывать габариты плавательного средства, а также особенности крепления на нем подобной системы. Физические возможности владельца лодки также играют важную роль.

Также следует обдумать, потребуется ли снимать рулевой механизм или же он будет стационарным. Если необходимости разбирать систему нет, лучше отдать предпочтение монолитным типам конструкции. В другом случае следует приобрести устройство съемного типа.

Эксперты утверждают, что рулевое управление должно быть легким, но надежным. В этом случае можно избежать большого потребления мотором топлива. Чем функциональнее, прочнее система, тем она стоит дороже. На собственной безопасности экономить нельзя.

Механическое дистанционное управление

Выбирая комплект рулевого управления на лодку , необходимо рассмотреть варианты дистанционных систем. Они могут быть механическими, гидравлическими и электрогидравлическими.

К первой категории устройств относится система, которая состоит из определенного набора элементов. Сюда относятся механический редуктор, трос, тяги (рычаги), штурвал (колесо). Поворот в правую, левую сторону приводит в действие механизм редуктора. На его шестерню намотан трос. Он прокладывается вдоль борта плавательного средства.

При помощи тросов меньшего диаметра выполняется регулировка угла наклона, оборотов и производится переключение передач. Нагрузка на них будет минимальной. В продаже представлены системы, предназначенные для лодок с различными эксплуатационными характеристиками.

Гидравлические системы

Рулевое управление на лодку , которое выбирает ее собственник, может быть гидравлическим. Это более совершенный тип устройства. Такая система монтируется вместе с двигателем мощностью до 150 л. с. Она включает в себя несколько основных узлов.

Помпа привода руля выполняет функции масляного насоса. На его валу устанавливается колесо руля. При повороте штурвала помпа будет направлять к определенным гидроцилиндрам двигателя масло под давлением.

Гидроцилиндр разделяется поршневой системой на две отдельные полости. Если к рулю прикладывается усилие, в одной из двух частей возникает повышенное давление. При этом поршень будет перемещаться в обратном направлении. Усилие будет перераспределяться на поворотную колонку или неподвижную конструкцию двигателя.

Шланги соединяют помпу и гидроцилиндр. Их длина соответствует габаритам плавательного средства. Так как основой такой системы является масло, удается передавать сигнал от штурвала точно.

Электрические системы

Рулевое управление на моторную лодку может быть электрическим. Оно представляет собой более совершенную систему. Главным преимуществом электрогидравлической конструкции является частичное или полное отсутствие системы тросов.

При помощи электрического кабеля соединяются штурвал и двигатель. По нему передаются сигналы внутри цепи. Они попадают к электрическим моторам, которые установлены на двигателе. Они приводят в движение поршни цилиндров.

В представленной системе можно избежать установки троса на переключатели газа и реверса. Если плавательное средство приводится в движение двумя моторами, их синхронная работа возможна только при наличии электронного управления. Это наиболее совершенная система, применяемая сегодня.

Преимущества и недостатки

Представленные варианты рулевого управления на лодку имеют свои достоинства и недостатки. Так, механическая разновидность конструкции представлена огромным разнообразием моделей. Стоимость таких систем относительно невысока (около 10 тыс. руб.). Их установка является простой. К недостаткам следует отнести непродолжительный срок работы, чувствительность тросов к условиям эксплуатации. Также присутствует низкая маневренность при управлении мощными моторами.

Гидравлические системы стоят дороже (около 30 тыс. руб). Однако они обладают массой преимуществ. При повороте штурвала не требуется применять значительных физических усилий. Точность передачи сигнала является очень высокой. При использовании гидравлического управления на лодку можно установить несколько двигателей одновременно. Это надежная система, которая может работать в режиме «Автопилот».

Электрическое управление является наиболее эффективным и качественным, но дорогим (до 100 тыс. руб.). Такая опция максимально повышает комфорт при управлении транспортным средством.

Особенности установки

Установка рулевого управления на лодку имеет ряд особенностей. Это несложный процесс. Консоль рекомендуется монтировать по центру корпуса лодки. Это уравновесит реактивные показатели винта. При проведении подобной работы необходимо читывать мощность двигателя. Для каждой разновидности мотора применяется особый тип редуктора.

Определившись с этими элементами системы, необходимо правильно подобрать трос. Он также должен соответствовать мощности мотора и типу редуктора. Учтя все особенности конструкции, можно будет правильно подобрать соответствующий диаметр штурвала.

Процесс установки производится в соответствии с рекомендациями производителя. При использовании подобного оборудования тщательно изучить инструкцию не только желательно, но и необходимо.

При наличии мотора мощностью до 60 л. с. потребуется редуктор типа Т67. Для двигателей типа 60-110 л. с. больше подойдет прибор типа Т71. Он прост в установке и эксплуатации. Такому редуктору не потребуется дополнительная настройка. Если мотор будет иметь мощность до 160 л. с., приобретается прибор типа Т85. Каждый редуктор, трос, диаметр штурвала должен соответствовать всем особенностям конструкции.

Рулевое управление своими руками

Рулевое управление на лодку своими руками создать вполне возможно. Многие владельцы подобных плавсредств производят самостоятельную сборку из-за неудовлетворительного качества покупных систем, а также их высокой стоимости. Для создания конструкции потребуется фанера толщиной около 12 мм.

Все элементы механизма выпиливаются по отдельности. Их собирают при помощи мебельных уголков. Торцы, места соединений нужно тщательно промазать эпоксидным клеем. Место под редуктор должно находиться на лицевой панели. Сюда же выводятся все переключатели, приборы, трос остановки мотора в аварийной ситуации.

Вся конструкция шлифуется, а также покрывается стеклотканью. Сверху наносится слой грунтовки. Его окрашивают водоотталкивающей краской. К пайолу плавательного средства изготовленное рулевое управление монтируется при помощи 5 прочных шурупов.

Рассмотрев особенности рулевого управления на лодке, можно правильно выбрать тип конструкции в соответствии с особенностями своего плавательного средства.

Пошаговая установка дистанционного управления

Полезность установки дистанционного управления на лодку давно ни у кого не вызывает сомнений, ведь использование такой системы значительно увеличивает удобство пользования водным транспортом и создает более безопасные условия их эксплуатации. На сегодняшний день очень много судового оборудования управляется с помощью дистанционного управления. Перед его установкой следует подробней ознакомится с данной системой.

Принцип действия и установка

Система дистанционного управления состоит из:

1) Рулевого дистанционного управления

Дистанционное управление для лодочного мотора состоит из нескольких различных приспособлений: рулевого колеса, редуктора, рулевого троса и рулевой тяги. Эти элементы, с помощью закрепления между с собой, образуют систему управления.

При выборе рулевого дистанционного управления на лодку учитывайте, в первую очередь, мощность ее мотора. Грамотное сочетания мощности мотора и определенного вида редуктора дистанционного управления, предполагают лучшие результаты и обеспечивают наиболее эффективную эксплуатацию.

Одно-тросовая система дистанционного управления — в данное время наиболее распространённая система, устанавливается на импортных агрегатах. Управление осуществляется с помощью руля (штурвала), который установлен на валу рулевого редуктора. Вращательное движение штурвала через рулевой редуктор преобразуется в возвратно- поступательное движение рулевого троса, на конце которого крепится рулевой рычаг (он закреплен на специальную рейку в нижней части поддона лодочного мотора).

Отличительная особенность в этой системе — принцип работы рулевого редуктора, это так называемая «зубчатая» передача. В данный редуктор заводится наконечник троса с зубцами, а оболочка прикручивается к корпусу редуктора, создавая упор. При повороте рулевого колеса трос выходит/заходит со второго отверстия в специальный защитный чехол, который обычно набивают смазкой. Полная перекладка руля, как правило, осуществляется за два с половиной оборота. Другой конец рулевого троса подсоединяется к двигателю. Рубашка троса снова служит упором, а сам трос толкает/тянет двигатель, поворачивая его вправо-влево с помощью штока и рулевой тяги, которая подсоединяется к опорной пластине. Упор для рубашки может быть осуществлен несколькими способами, в зависимости от типа лодки и модели двигателя — к струбцине мотора или к транцу. На рулевом рычаге имеется рулевая тяга, благодаря ей можно менять угол приложения усилия при повороте и откидывать двигатель. Рулевой рычаг и опорная пластина под него устанавливается индивидуально для каждого мотора, это исключает все помехи при ходе штока и обеспечить максимальный угол поворота мотора.

2) Дистанционного управления реверсом и дроссельной заслонкой.

Для дистанционного управления переключением передач и дроссельной заслонки лодочного мотора необходимо дополнительно прокладывать в лодке два троса газ реверс, один из которых управляет дроссельной заслонкой, а второй служит для переключения передач редуктора двигателя. Управление осуществляется с помощью специальных пультов или, как их называют по-другому, коммандеров и машинок газ реверс. Наиболее удобная и отлаженная машинка газ-реверс — это та, которая приобретается вместе с мотором (фирменная).

Выбор рулевого лодочного троса

Первое при выборе троса – правильно рассчитать его длину. Для самостоятельного расчета длины нужно сложить следующие параметры: длину расстояния от центра рулевого редуктора до борта лодки, длину вдоль борта лодки и половину ширины транца. Положить рулевой трос можно по любому борту, правому или левому. Изгиб, равный 90 градусам, предполагает вычитание 10 см. Получился определенный результат, к которому добавим еще плюс 30 см, если трос крепиться непосредственно к двигателю. Обычно длину троса дистанционного управления указывают в футах, для этого полученный результат измерений умножаем на 3,28. Результат может быть не целым числом, в таком случае просто округляем полученный результат. В итоге получился примерный показатель длины троса.

После расчета длины троса, нужно определить подходящую категорию троса, это:

1. тросы M-58, предназначены для использования в системах рулевого управления подвесных лодочных моторов мощностью до 55 л.с. (для судов, которые не глиссируют) и мощностью до 30 л.с. (для глиссирующих судов)
2. тросы Big-T и M-66, подходят для эксплуатации в системах рулевого управления подвесных лодочных моторов мощностью до 300 л.с.

Рулевые тросы класса М-58 и Big-T стыкуются с рулевыми редукторами с помощью резьбового соединения. Тросы класса М-66 стыкуются с помощью механизма стопор-паз, оно менее надежно при избыточных нагрузках, но благодаря ему расширяется выбор рулевых редукторов.

Выбор троса для газа и реверса

Для начала нужно определить удобное место установки пульта дистанционного управления так, чтобы движению рукоятей и рычагов ничто не мешало. Далее замерить расстояние от пульта управления до транца. Расстояние от борта до середины транца (для одномоторной установки) или расстояние от борта до продольной оси мотора каждого мотора (для лодок с двумя моторами). К сумме этих длин прибавить 90 см. на петлю, чтобы при повороте мотора троса не имели критических перегибов (кроме лодок со стационарным мотором петля, поскольку у них мотор не подвижен). Для определения длины в футах полученный результат измерений умножаем на 3,28. Полученное значение округляем в большую сторону и получаем необходимую длину троса.

Помните, что разные модели тросов подходят не на все моторы. Так, например, трос управления «F03», «С2» предназначен для моторов компании Yamaha, Tohatsu, Suzuki, Honda, Nissan, Selva, а трос управления «F05», «С5» и «С16» подходит для моторов Mercury и Mariner. Так же выбор троса газа/реверса зависит от мощности мотора, года выпуска и других параметров. Чтобы подобрать подходящий трос без ошибок, лучше всего проконсультироваться у продавцов в нашем магазине.

Как выбрать рулевое управление на лодку: характеристики и рейтинг моделей

Рулевое управление на лодку позволяет регулировать движение плавсредства автоматизированно. Устройство фиксируется на корпусе судна и включает штурвал, стойку, редуктор, переключатели скорости. Изделия производятся из металла, пластика, влагостойкой фанеры, различаются размерами и конструктивными решениями. При подборе модели необходимо учитывать назначение судна, длительность поездок.

Предназначение рулевого управления

Рулевая консоль для лодки ПВХ сконструирована для регулирования перемещения плавсредств без приближения к мощным подвесным двигателям. Устройство удаленного управления монтируется с помощью шасси, к которому подключаются коммуникационные провода для регулирования лодочного мотора.

• штурвал;
• редуктор;
• машинку-регулятор газа и реверса.

Помимо основных комплектующих в состав системы включают эхолот, вольтметр, триметр, тахометр, навигационные приборы. На управляющей панели можно установить индикатор заряда аккумуляторного блока, управление осушительной помпой, выключатель.

Разновидности рулевых консолей

Рулевое управление на лодку ПВХ производится из разных материалов:

• пластик;
• металлические сплавы;
• стеклопластик;
• листы фанеры.

Изделия из пластика эстетичны, прочны, отличаются стойкостью к воздействию атмосферных осадков.

Модели из металла долговечны, прочны, устойчивы к механическим повреждениям, эстетичны. Конструкции обрабатываются антикоррозийными составами.

Листы фанеры на консоль для лодки обрабатываются влагозащитными средствами. Конструкция включает поручни из нержавеющей стали, сиденья, обтянутые кожзаменителем.

По конструктивному решению выпускают следующие модели:

• стандартная;
• мини-консоль;
• рулевая стойка;
• консоль из пластика с сиденьем.

Обычная

Стандартная рулевая консоль с дистанционным управлением включает:

• редуктор штурвала;
• тросы;
• удлинители румпеля;
• реверсную машинку на газовом управлении;
• крепежные элементы;
• штурвал.

Конструкция может быть широкой либо узкой. Консоль устанавливают на судно перед плаванием. Основной элемент системы управления — редуктор, трансформирующий вращения штурвала в последовательное перемещение троса.

Конструкция снабжается редукторами 2 типов:

• для двигателей навесной конструкции (до 55 л.с.);
• для мощных моторов (более 60 л.с.).

Изделия комплектуются панелью из нержавеющей стали, прочных полимеров либо фанеры с влагостойкой обработкой.

Пластиковая

Пластиковая рулевая консоль для лодок ПВХ имеет средние габариты. Стандартные модели имеют правостороннее управление. Масса изделий составляет 60−65 кг.

Конструкции могут снабжаться сиденьем для водителя. Высота посадочного места составляет 43−48 см. Габариты изделия должны соответствовать размерам плавсредства, пассажировместимости судна, мощности мотора.

Мини-консоль

Консоль-мини разработана для надувных плавсредств из поливинилхлорида компактных габаритов. Изделия изготавливаются из стеклопластика, отличаются небольшим весом (до 4 кг), простой установкой, универсальностью. Модель закрепляется на баллонах.

В мини-консоли применяются стандартные редукторы:

Управление устройств может быть правосторонним и левосторонним. Размеры модели в длину достигают 750 мм, в высоту — 700 мм, в ширину — 900 мм.

Компактное устройство может быть укомплектовано при необходимости 2−3 приборами (навигационная система, тахометр, эхолот, фонарь).

Выбор рулевого троса

Рулевой трос относится к важным элементам управления консолью, располагается по правому либо левому борту. В суднах обязательны 2 троса, которые применяются для регулирования газа и переключения коробки передач.

Разработано несколько видов тросов и креплений. При подборе изделия важно определить размеры (длину, толщину) и технические характеристики. При расчете габаритов троса учитывается расстояние от центральной части редуктора до борта лодки, длина борта и транца. При наличии изгибов в 90° требуется учитывать дополнительные 100 мм. К полученным результатам необходимо добавить 30,5−30,7 см.

Маркировка троса подбирается в соответствии с моделью редуктора. Для рулевых приводов Т-67 с мощностью мотора 55 л.с. необходим трос с маркировкой М58. Крепление тонкое, пластичное, комфортное в эксплуатации, недорогое, однако недостаточно износостойкое.

Для привода рулевого Т-85 и мотора мощностью от 55 л.с. необходим трос М66. Крепление прочное, износостойкое, отличается большим диаметром.

Для двигателей, работающих на большой мощности, требуется оснащение судна гидравлическими рулевыми системами. Приборы поддерживают плавное движение, легкую смену направления плавсредства.

Какой рулевой консоли стоит отдать предпочтение

При оборудовании судна рулевым управлением учитываются:

• назначение плавсредства (рыбная ловля, отдых, охота, путешествия);
• длительность поездок, планируемые расстояния;
• влагостойкость материалов;
• габариты изделий.

Размеры консоли должны совпадать с габаритами судна и физическим параметрами водителя. Способ крепления изделия должен соответствовать модели плавсредства (учитывается конструкция кокпита).

Необходимо предусмотреть порядок снятия элемента для разборных лодок. Монолитные консоли подходят крупногабаритным неразборным плавсредствам. Специалисты рекомендуют приобретать консоли с небольшим весом для предотвращения чрезмерного расходования топлива.

Топ лучших моделей

В рейтинг лучших систем рулевого управления входят:

• узкая и широкая консоль;
• стойка из нержавеющей стали;
• консоль, дополненная с сиденьем;
• компактная рулевая стойка, закрепляющаяся на баллонах;
• консоль «Спорт» с защитным стеклом;
• конструкция для надувных лодок из поливинилхлорида и моделей с жесткой структурой (РИБ).

Консоль палубная узкая производится из стеклопластика, отличается компактными габаритами, бюджетной стоимостью, прочностью. Изделие подходит для небольших плавсредств из ПВХ. В длину модель достигает 80 см, в высоту — 115 см, в ширину — 50 см. Конструкция снабжена ветровым стеклом. Доступен монтаж защитного поручня.

Рулевая консоль широкая со стеклом и палубным креплением производится из стеклопластика, оснащена защитным поручнем. Модель предназначена для плавсредств средних габаритов, оснащенных подвесными двигателями. В длину консоль достигает 0,9 см, в ширину — 0,6 м, в высоту — 1,1 м.

Стойка рулевая из нержавеющей стали «Компакт» является прочной, износостойкой конструкцией, предназначенной для дистанционного регулирования судна из ПВХ. Модель сконструирована из труб диаметром 20−25 мм. Изделие подходит для эксплуатации с редукторами G12, G10, T67. Правая сторона стойки отведена под машинку реверса и газа. В упаковку включены крепежные элементы (гайки, хомуты, трос).

Стойка для рулевого управления, сконструированная для крепления к 2 баллонам плавсредств из поливинилхлорида, выполнена из нержавеющей стали. Конструкция предназначена для работы с разными моделями редукторов. На стойке фиксируется контролер газа и реверса. На судне изделие закрепляется с помощью рыма, который фиксируется на конструкции. В комплект входят крепежные элементы и водостойкий клей.

Для компактных лодок оптимально использовать стойку, которая крепится на 1 баллон. Устройство эргономично, позволяет экономить пространство плавсредства. Модель универсальна, т.к. подходит для разных редукторов и регуляторов мощности двигателя. Комплект включает крепежные элементы (винты, трос). Модель отличается доступной ценой, небольшой массой, долговечностью.

Консоль из пластика, дополненная посадочным местом для водителя, компактна, эргономична, устойчива. Конструкция закрепляется на правом борте судна. В длину консоль достигает 0,5−0,6 м, в ширину — 0,6−0,65 м, высота составляет 0,48−0,56 м. Конструкция оснащена сиденьем высотой до 44−48 см, которое крепится к транцевой опоре, установленной на каркасе судна. Вес изделия составляет 5 кг. В комплект входят крепления, трос, инструкция.

Консоль-мини «Спорт» изготовлена из стеклопластика и дополнена защитным стеклом. Конструкция устойчива, надежна, рекомендована для плавсредств длиной более 390 см. Вес изделия составляет около 5,5 кг. Крепление опор осуществляется к баллону судна с помощью рымов и винтов. В длину консоль достигает 64 см, в ширину — 80 см, высота составляет 67 см.

Габариты консоли позволяют закреплять и использовать навигационные системы, эхолот, датчики, устройства контроля скорости. Конструкция предназначена для лодок с баллонами, в диаметре достигающими 42−60 см. Изделие укомплектовано ветровым стеклом, рымом, гайками, винтами для крепления на судне. Консоль подходит для разных моделей механических редукторов.

Комплекс для дистанционного управления лодок с мотором YAMAHA 9.9 отличается полной комплектацией. Конструкция долговечна, прочна, универсальна, т.к. предназначена также для управления навесными двигателями на 15 л.с. со схожими техническими характеристиками.

В комплект входят консоль из прозрачного пластика, редуктор Т-67, штурвал диаметром 325 мм, 2 троса марки М-58 длинной 3−6 м. Конструкция оснащена датчиками, переключателем ступеней передач (B-47 либо В-49), переходниками, реверсом и дроссельной заслонкой, рулевым рычагом, комплектом фитингов, гаек.

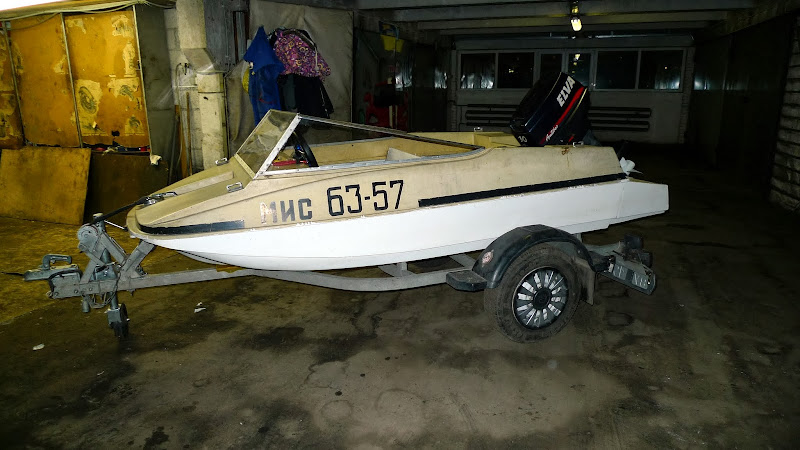

Почти поставил новое рулевое управление, в лодочку.

В общем, было старое советское рулевое управление, описанное в Катерах и Яхтах, еще наверное годах в 60хх.
Суть в том, что вокруг кокпита лодки, проходит трос, на роликах, который перематывается по рулевому валу, по типу стеклоподъемника, а сзади, цепляется к мотору.
Это конечно лучше чем румпель, но.

Трос имеет большую длину, должен быть натянут, ролики без подшипников. Все это довольно туго крутится, скрипит, довольно сильно передает обратное усилие от мотора и самое главное — имеет огромный суммарный люфт. Под нагрузкой, чуть ли не четверть оборота!

В конце августа, я попробовал порулить катером с нормальным, современным рулевым управлением, и понял, что нужно что то делать.

Люфт практически отсутствует, точность рулежки просто поражала, катер реагирует не хуже машины.
Покатался на своем. Рука-летсо.

Сложность была в том, что современные рулевые системы очень громоздки, а подмоторная ниша (рецесс), не был рассчитан на современное рулевое. Он слишком узкий.

Вариант, установить опору троса в край рецесса, тоже не подходил — во первых, толкающее и тянущее усилие (до 120 кг, к слову!) должна воспринимать стенка рецесса, а она у меня тонкая, во вторых, ширина корпуса маленькая, и если поставить трос с краю, нет места для плавного изгиба.
Словом — засада на засаде.

В итоге, было решено ставить новое рулевое, с упором троса в станину мотора и вырезом огромной дыры в рецессе, под тягу.

Стало после 1й переделки под быстросъемный руль (само управление без изменений):

Замазанная дырка — результат неудачного позиционирования руля, это еще папа сделал, на этапе изготовления. Если бы руль тогда был маленький — еще ничего бы было, но москвичевский руль огромен.

Чтобы пристыковать Сельву к имеющемуся рулевому, за бешенные тыщи был заказан на вертолетном заводе, вот такой язык:

Нахрена я его заказывал — хз, надо было сразу рулевое нормальное ставить.

Итак, вот эта система:

Заменена на современную:

Выпиливать просто заколебался.

Теперь, это выглядит так (на руль не смотрите, брал самый дешевый, разбогатею — поменяю):

И со стороны мотора:

Дыру в той части, куда уходит тяга, нужно еще расширить, но ненамного. Думаю вклеить туда стакан, чтобы было не так ужасно. Дырки от старого тросика заклею.

Ну и остекление сделал, вроде ничо:

По рулевому осталось поставить пыльник на трос, расширить отверстие под тягу (упирается при откидывании мотора), заклеить лишние дырки в рецессе, закрепить рулевой трос.

Ну а в целом, из дорогого, привалочный брус надо найти и поставить, и чехол транспортировочный сшить, чтобы вода в салон не лилась при перевозке и стоянке.
Еще нужно сделать, чтобы работал спидометр, поставить трубку пито и шланг, подумываю над электрикой — генератор поставить на мотор, а на лодку тахометр и бортовые огни. Сейчас тахометр стоит, но он на батарейке, цифровой, да еще и глючит на высоких оборотах. Электрики нет вообще. Блоки плавучести старые, то ли из пены монтажной, то ли еще из чего то, рассыпались в хлам, нужно купить пенополистирол и из него нарезать и приклеить блоки.
Ну и покрасить, конечно, но это явно не в этом сезоне.

Источник
