Сломана рулевая рейка Ниссан Ноут — что делать?

Ниссан Ноут — субкомпактный минивэн от японской компании Ниссан. Изготавливается модель с 2004 года. Для внутреннего японского рынка Ноут собирается на сборочных цехах Японии, для европейского рыка – на территории Великобритании. Причём, как с правосторонним рулевым управлением, так и левосторонним. Предлагается автомобиль всего в трёх комплектациях: Стандарт, Люкс, Люкс +. Отличия между ними не существенные.

Линейка силовых агрегатов скромная, всего три мотора, два из которых бензинового типа и один дизельного. Объёмы 1.4, 1.6 и 1,5 литра, соответственно. Перечень слабых мест, как для автомобиля подобного класса, классический: прихотливость топливной системы к качеству горючего, слабая ходовая часть, наконечники рулевых тяг.

Учитывая многочисленные просьбы клиентов, в целях оказания методических рекомендаций, на примере автомобиля Ниссан Ноут рассмотрим ремонт рулевой рейки силами работников СТО.

Строение и тип системы рулевого управления Ниссан Ноут

В субкомпактном автомобиле предустановлена рулевая рейка с гидравлическим типом привода. Расположение узла в соответствии с техническими характеристиками автомобиля. В данном случае речь идёт о расположении рулевого механизма. Однако, независимо от этого, конструкция полностью идентичная.

Строение рейки подобно большинству автомобилей того же класса:

• корпусная часть;
• зубчатый механизм;
• сальники и уплотнители;
• осевой вал;
• опорные подшипники;
• прижимная пружина;
• левый и правый наконечники;
• патрубки для подачи гидравлической смазки в корпус рейки;
• пыльники, хомуты.

Основные признаки неисправностей

Среди всего обширного перечня признаков наиболее часто встречаются следующие:

• тугость вращения рулевого колеса в процессе управления автомобилем;
• наличие маслянистых потёков на корпусе рейки, что указывает на потерю герметичности, утечку жидкости;
• стуки при езде по неровностям, плохому дорожному покрытию;
• закусывание рулевого колеса при вывороте влево или вправо.

В каждом конкретном случае перечень признаков может расширяться. Однако вышеуказанные четыре признака характерны для любой ситуации. Чем дольше владелец автомобиля затягивает с ремонтом, тем больше поломок и неисправностей будет в итоге обнаружено при проведении диагностики.

Характерные поломки механизма

1. Несоответствие уровня смазывающего вещества необходимому. Вследствие чего детали не омываются должным образом и преждевременно выходят из строя.
2. Повреждение корпуса вследствие аварии, ДТП, столкновения, когда деталь пришла в негодность и больше не может выполнять свои функции.
3. Повреждение смежного механизма, повлёкшего неисправность рулевой рейки.
4. Фактор брака при изготовлении, нарушение технологии производства.
5. Несоответствие условий эксплуатации возможностям автомобиля.

Диагностика в автосервисе

Диагностические работы начинаются с помещения автомобиля в периметр ремонтной зоны сервисного центра. Мастер осматривает рулевую колонку со стороны салона. Особое внимание уделяется наличию видимых дефектов, трещин, повреждений, всего остального, что приводит к преждевременному износу механизма.

По окончанию все выявленные дефекты фиксируются. Мастер переходит в моторный отсек, где заканчивает процедуру осмотра. При необходимости, можно воспользоваться специальным электрическим подъёмником для обеспечения доступа к креплению рейки.

На основании полученных данных мастер анализирует информацию, рассчитывает количество необходимых запасных частей, оценивает общее техническое состояние автомобиля. Только после этого нужно приступать к проведению ремонтных работ.

Профессиональный ремонт рулевой рейки Ниссан Ноте

После проведения полноценной диагностики мастер начинает демонтаж. Со стороны салона откручивает соединение осевого вала и рулевой колонки:

• в моторном отсеке или из-под днища мастер отвинчивает штатные крепёжные соединения болтов. В данной модели рейка изымается совместно с наконечниками, такова особенность конструкции;
• рейка в сборе фиксируется в стационарных тисках для окончания процедуры ремонта. Мастер поэтапно разбирает каждый элемент и складывает его в отдельный контейнер. В последующем этот бокс будет отправлен на ультразвуковую мойку, чистку, сушку;
• мастер проводит повторную диагностику, заменяет изношенные детали новыми;
• наносит тонкий слой нового смазывающего вещества типа Литол-24М или иные зарубежные аналоги с примесями графитовой смазки;
• начинает процедуру установки на штатное место.

Когда сборка полностью проведена, рулевая рейка помещается в специальный стенд высокого давления с целью тестирования. Условия эксплуатации приближены к реальным. Если замечаний нет, то можно устанавливать на штатное место, в противном случае нужно устранить недостатки. Автомобиль готовится к сдаче заказчику при условии полного отсутствия сторонних поломок для устранения.

Рекомендации по обслуживанию

При проведении ремонтных работ стараться устанавливать только качественные и оригинальные запасные части, которые допущены самим изготовителем. В меньшей степени использовать дешёвые подделки, не способные выходить и половину нужного ресурса.

Не превышать установленный скоростной режим для конкретного автомобиля. Часто автомобили эксплуатируются на повышенных скоростях, на которые они вообще не рассчитаны. Столкновение или аварии на такой скорости выводят из строя рулевой механизм.

В период наступления отрицательных температур рекомендовано обзавестись крытым помещением для постановки машины на ночлег. Необязательно оно должно быть отапливаемым. За ночь лёд оттает, сойдёт, в итоге кузов будет реже подвергаться негативному воздействию агрессивной среды снега, льда, иных химических элементов. Необходимо помнить о таком понятии, как усталость металла, для автомобиля это характерно.

Источник

Ремонт рулевой колонки ниссан ноут

Кошачья белка

Группа: Пользователи
Сообщений: 111
Регистрация: 17.6.2013

Всем Добрый день,вечер, может и утро ! Прочитав весь форум, в части касающейся стука в рулевой
рейке — решил однозначно Решить эту Проблему раз и навсегда одним ремонтом и малой кровью
Для себя выяснил:

1. Подтягивай, затягивай — стук остается справа !
2. Авто если на гарантии — понятное дело, дорога к Дилеру (а после 100 000 — ЧТО . )
3. Замена рулевых тяг, наконечников, и т.д. проблему эту не решает. (деньги почти на ветер )
4. Ремонт в специализированных сервисах — кому как, но бъет по карману.
Ну и так далее, тому подобное. Ладно лирику в сторону. Теперь суть проблемы.

Всем уже известно, что стук справа происходит от износа опорной втулки внутри корпуса рулевой
рейки, вследствии этого реечный вал начинает люфтить. Эта втулка как запчасть на наши европейки
НЕ СУЩЕСТВУЕТ (мать и. х япошки).НО, НО . для своих любимых с правым(японским) рулем у них
все есть отдельно, и тяги рулевые и т.д. — и конечно ЭТА ВТУЛКА поставляется как запчасть.
Устанавливается если посмотрите по http://exist.ru/price.aspx?pcode=48128ed00a
много куда, в том числе и на Note. На свой страх и риск заказал эту втулку 48128-ED00A.
1,5 ждал, приехала.

1. Подняли авто за перед, чтобы оба колеса разгрузились, справа открутили колесо.
2. Открутили от цапфы рулевой наконечник
3. Главное, что бы не делать развал-схождение не откручивайте наконечник от тяги рулевой.
4.Сняли хомут БОЛЬШОЙ с пыльника тяги, оттянули пыльник в сторону наконечника.
5.Появился доступ к шарниру рулевой тяги,берем газовый ключ и откручиваем тягу полностью.
6.Поворачиваем за левое колесо вроде влево(не помню), короче что бы вал полностью ушел внутрь
рейки.
7.Вымываем, вычищаем что внутри увидите грязного в рулевой рейке.Смазки япошки как обычно пожалели
8.Ну теперь начинается самый геммор. вытащить старую втулку (и думать — подойдет или не подойдет новая втулка, может все зря )
9.Обязательно нужен второй помощник . Помогало садится за руль и до конца выкручивает руль влево чтобы вал до конца ушел внутрь.Почему ? Да потому что есть маленький в конце люфт рулевого
колеса примерно 2-5 градусов, и этого достаточно чтобы вал обратно вылез наружу, и втулку не вытащить.Так вот помощник держит рулевое колесо до упора, до конца аж упрется чуть-чуть пока Вы будете вытаскивать втулку.
10. Теперь самое интересное. Втулка имеет 3 защелки, их надо все вывести из зацепления.Берем примерно 10-15 хороших, самых хороших ЗУБОЧИСТОК, и начинаем их вставлять ПО КРУГУ между
втулкой и корпусом рейки (помощник в это время не дай бог руль отпустит . ).Как только вставили
вся втулка сожмется на валу, в этот момент начинаете ЗАЩЕЛКИ из зацепления выводить, как только
увидите что они вышли, ВНИМАНИЕ . ваш помогало должен ОЧЕНЬ НЕЖНО, ОЧЕНЬ НЕЖНО отпускать руль, именно отпускать, а не поворачивать в обратную сторону! Если все правильно сделали, втулка начнет потихоньку выходить наружу, а там все просто вытащили маленьким крючком из проволоки.
И она у Вас в руках. Сравнили с новой — КРИЧИТЕ ГРОМКО — ОНААААА !
Когда сравните обе втулки старую и новую — поймете в чем проблема стука.В новой втулке изнутри есть симметрично 3 отливки по которым двигается вал,а в старой все уже давно слизало как коровой
Для чего нужны эти отливки? для того чтобы вал смазывался. между втулкой и валом есть небольшой зазор.посмотрите сразу моймете о чем речь.
11. Ну и сборка — чистый вал смазали втулку вставили в родные зацепы(без зубочисток), дальше все в обратном порядке.
Смазывал HUSKEY 220-R — смазка пластичная силиконовая для суппортов (проверенная, отличная !!)
http://huskey-group.ru/katalog-produktcii/. -slipkote-211-r

Вроде все, проехал тишина , супер.
Есть вопросы, отвечу.
Позже фотки.

Сообщение отредактировал partaz1975 — 9.11.2013, 15:16

Эскизы прикрепленных изображений

Источник

Рулевая колонка — снятие и установка

1. Рулевое колесо; 2. Рулевая колонка в сборе; 3. Пластина кронштейна; 4. Блок управления EPS; 5. Промежуточный вал

Внимание:

• При снятии и установке не допускайте ударов по рулевой колонке в сборе в осевом направлении.
• Следует проявлять осторожность при многократном вращении рулевого колеса на остановленном автомобиле, т.к. электродвигатель и блок управления могут перегреться.
• Рулевая колонка в сборе — тяжелая (прибл. 10 кг). Будьте осторожны при ее снятии с автомобиля.
• Рулевая колонка в сборе разборке не подлежит. Если имеются отклонения от нормы, замените рулевую колонку в комплекте.

Снятие рулевой колонки в сборе

1. Снимите модуль подушки безопасности водителя.

2. Снимите рулевое колесо и спиральный провод.

3. Снимите крышку колонки, приборную панель и накладки. См. главу Кузов.

4. Снимите выключатель очистителя и омывателя ветрового стекла и переключатель света фар и указателей поворота.

5. Снимите все хомуты и отсоедините все разъемы от рулевой колонки в сборе.

6. Выверните крепежный болт промежуточного вала из рулевого механизма и отделите вал от рулевого механизма.

7. Отсоедините разъем от электрического усилителя рулевого управления.

8. Выверните гайку из рулевой колонки в сборе и убедитесь, что рулевая колонка перемещается свободно.

9. Снимите рулевую колонку в сборе с автомобиля.

Внимание:

• Не проворачивайте вал рулевого механизма на 360° или более. (Это чревато внесением ошибки в значение угла поворота, которое вводится в память электроусилителя рулевого управления).
• Не отделяйте промежуточный вал и рулевую колонку.

Проверка после снятия рулевой колонки в сборе

Проверьте, нет ли повреждений или других отклонений от нормы на компонентах рулевой колонки в сборе и промежуточном валу. При необходимости замените.

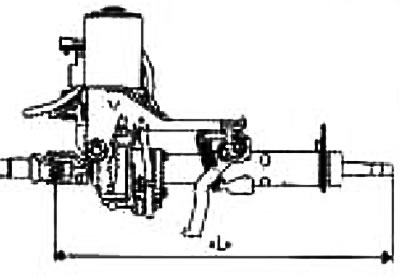

Если автомобиль попал в небольшую аварию со столкновением, измерьте длину «L», как показано на рисунке. Если длина отличается от нормы, замените рулевую колонку а сборе.

Длина «L» рулевой колонки: 464 мм

Измерьте момент поворота рулевой колонки при помощи приспособления для измерения преднатяга. Если момент отличается от нормы, замените рулевую колонку в сборе.

Момент поворота: 0-2,1 Н·м (0-0,21 кг·м)

Установка рулевой колонки в сборе

Установка выполняется в порядке, обратном снятию, с учетом следующего. Затяните болты и гайки с требуемым моментом.

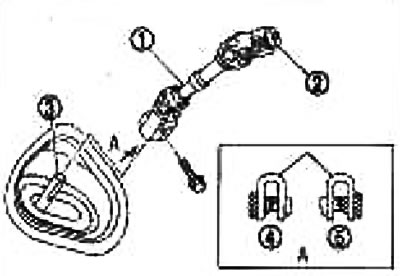

Соедините вал червяка (3) с вилкой промежуточного вала (1) и рулевой колонкой (2) в сборе [правый руль (4); левый руль (5)] и затяните болт с требуемым моментом.

Внимание:

• При затягивании болтов сначала затяните их от руки и перед окончательной затяжкой убедитесь, что не ощущается заедания.
• Вставляйте болты в требуемом направлении. (Не вставляйте их с противоположной стороны).
• Затягивайте болты со стороны стыка вала червяка и промежуточного вала. Убедитесь, что между валом червяка и вилкой и между валом червяка и кулачковой гайкой нет зазора.

Проверка после установки рулевой колонки в сборе

Поверните рулевое колесо и проверьте, не нарушена ли центровка, нет ли заедания, стука и не требуется ли чрезмерное усилие при повороте рулевого колеса.
