Рулевой механизм — 4.4L (Дискавери 3)
Снятие
1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные опоры.
Поднимите и подоприте автомобиль.

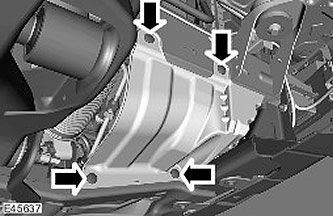

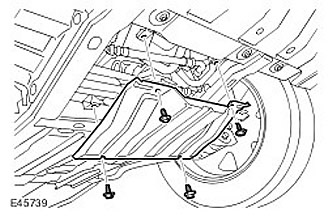

2. Снимите панель доступа к радиатору. Выверните четыре болта.

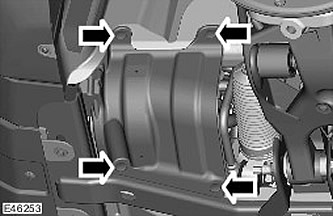

3. Снимите правый передний брызговик. Снимите четыре зажима.
4. Снимите левый передний брызговик. Снимите четыре зажима.
5. ПРИМЕЧАНИЕ: Приведите рулевое управление в положение, соответствующее прямолинейному движению.

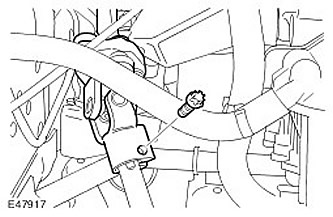

Отсоедините карданный шарнир от рулевого механизма. Выверните болт и отбракуйте его.
6. ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.

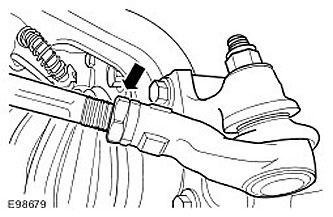

Отпустите шаровые шарниры на наконечниках обеих рулевых тяг.
- Отпустите контргайку.
- Отсоедините обе рулевые тяги от наконечников, отметьте количество оборотов для установки.
7. ВНИМАНИЕ: Во избежание загрязнения системы заглушите все открытые соединения.

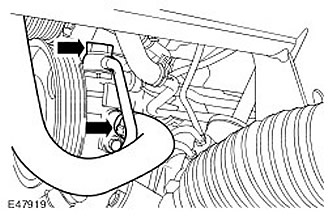

Отсоедините магистраль высокого давления от насоса рулевого усилителя.
- Выверните полый болт штуцерного соединения.
- Дайте жидкости возможность стечь в емкость.
- Снимите уплотнения и отбракуйте их.
8. ВНИМАНИЕ: Во избежание загрязнения системы заглушите все открытые соединения.
ПРИМЕЧАНИЕ: Не при каких обстоятельствах не следует снимать патрубок низкого давления с рулевого насоса.

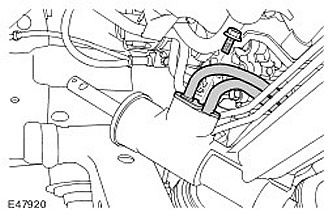

Отсоедините магистраль низкого давления от насоса усилителя рулевого управления.
- Отпустите хомут.
- Высвободите магистраль насоса усилителя рулевого управления.
9. Отсоедините нагнетательные магистрали от рулевого механизма.
- Выверните болт.
- Подложите впитывающую ткань для сбора вытекающей жидкости.
- Снимите уплотнительные кольца и отбракуйте их.

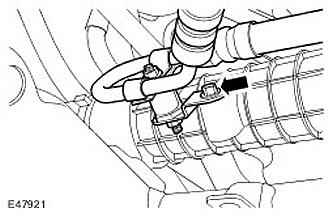

10. Снимите магистраль высокого давления рулевого механизма. Выверните болт.

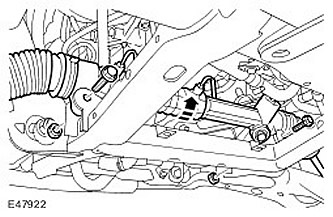

11. Снимите рулевой механизм.
- Выверните два болта и отбракуйте гайки.
- С посторонней помощью осторожно поверните и снимите рулевой механизм.
Установка
1. С посторонней помощью установите рулевой механизм.
- Очистите сопрягаемые поверхности элементов.
- Затяните болты усилием 175 Нм.
2. ПРИМЕЧАНИЕ: Не устанавливайте болт опорного кронштейна до тех пор, пока соединения на рулевом механизме не будут затянуты.
Установите магистраль высокого давления рулевого механизма.
3. ПРИМЕЧАНИЕ: Смажьте уплотнения чистой рабочей жидкостью для усилителя рулевого управления.
Подсоедините нагнетательные магистрали рулевого механизма.
- Очистите сопрягаемые поверхности элементов.
- Установите новые уплотнительные кольца.
4. Подсоедините магистраль низкого давления к насосу усилителя рулевого управления.
- Очистите сопрягаемые поверхности элементов.
- Зафиксируйте хомутом.
5. Подсоедините магистраль высокого давления к насосу усилителя рулевого управления.
- Очистите сопрягаемые поверхности элементов.
- Установите новые уплотнения.
- Соедините штуцерное соединение типа «банджо» и затяните усилием 22 Нм.
6. Установите опорный кронштейн магистрали усилителя рулевого управления. Затяните болт усилием 10 Нм.
7. Подсоедините шаровые шарниры наконечников рулевых тяг.
- Подсоедините обе рулевые тяги согласно ранее отмеченному положению.
- Затяните контргайку на рулевой тяге.
8. Присоедините карданный шарнир к рулевому механизму. Вверните новый самостопорящийся болт и затяните усилием 25 Нм.
9. Установите панель доступа к радиатору. Вверните четыре болта и затяните их усилием 10 Нм.
10. Установите левый передний брызговик.
11. Установите правый передний брызговик.
12. Долейте рабочую жидкость в систему усилителя рулевого управления и удалите воздух из системы. Для получения дополнительной информации обратитесь к Заполнение системы усилителя рулевого управления и удаление из нее воздуха.
13. Отрегулируй те углы установки передних колес.
Источник
ЗАРЕГИСТРИРОВАТЬСЯ
Группа: Член Клуба (100)
Сообщений: 327
Регистрация: 27.9.2011
Из: Петербург
Пользователь №: 33 642
Номер машины:
727
Марка машины:
LR3/DISCOVERY 3

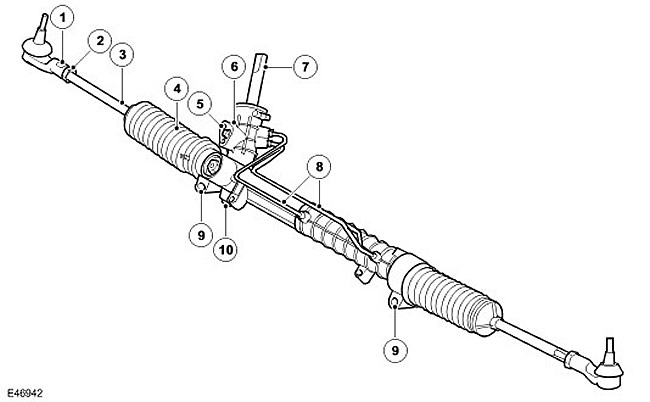

Наименование пункта | Каталожный номер запасной части | Описание |
1 | — | Наконечник рулевой тяги |
2 | — | Контргайка |
3 | — | Рулевая тяга |
4 | — | Чехол |
5 | — | Соединение подводящего/отводящего трубопроводов с насосом |
6 | — | Корпус гидрораспределителя |
7 | — | Входной вал |
8 | — | Подводящий/отводящий трубопроводы |
9 | — | Крепления корпуса рулевого механизма |
10 | — | Корпус шестеренчатой передачи |
Рулевой механизм находится перед двигателем, под ремнем привода вспомогательных агрегатов. Рулевой механизм установлен на шасси с помощью двух кронштейнов, к которым он крепится фланцевыми болтами и корончатыми гайками. Специальное устройство на гайке не дает ей поворачивается при ослаблении и затягивании болта. Корончатые гайки используются только один раз и после демонтажа механизма их следует заменить. Для замены корончатых гаек можно использовать гайки Nylock M12.
Рулевой механизм имеет цельный литой алюминиевый корпус, который содержит механическую рулевую рейку, гидрораспределитель и гидравлический усилитель.
В рулевом механизме используется рейка с поршнем, которая перемещается в корпусе на подшипниках скольжения. Ведущая шестерня, соединенная с гидрораспределителем, опирается на подшипники и зацепляется с зубьями рейки. Зубчатая рейка прижимается к шестерне подпружиненным плунжером. Это обеспечивает сцепление зубьев с минимальным зазором. Шестерня соединена с гидрораспределителем торсионом. Вращательное движение рулевого колеса преобразуется в линейное перемещение реечной передачей. Эту операцию инициирует гидрораспределитель. Перемещение преобразуется в поворот колес регулируемыми тягами.
На одной стороне корпуса механизма находится поршень гидравлического усилителя диаметром 49 мм. Оба конца поршня соединены с камерой давления и обратной камерой, которые посредством внешних металлических трубок подключены к гидрораспределителю.
На каждом конце механизма есть резьбовое отверстие, предназначенное для крепления тяги. Наружные концы механизма закрыты чехлами, которые защищают его от проникновения загрязнений и влаги. Тяга имеет длинный резьбовой хвостовик, на котором крепится наконечник тяги. Резьба позволяет регулировать схождение управляемых колес. После установки соответствующего схождения положение наконечников тяг фиксируется путем затяжки контргаек.
По всей длине механизма проходит центральное отверстие. Это отверстие обеспечивает баланс воздуха в чехлах при повороте колес. Чехлы могут заменяться и крепятся к корпусу механизма и тягам специальными хомутами.
