отчет реставрация рулевой рейки

отчет реставрация рулевой рейки

sake » 20 апр 2011, 17:20

Re: отчет реставрация рулевой рейки

sake » 20 апр 2011, 17:23

Re: отчет реставрация рулевой рейки

sake » 20 апр 2011, 17:26

Re: отчет реставрация рулевой рейки

sake » 20 апр 2011, 17:46

Re: отчет реставрация рулевой рейки

Maksimus » 20 апр 2011, 18:45

Re: отчет реставрация рулевой рейки

IntegratorX » 20 апр 2011, 21:55

Re: отчет реставрация рулевой рейки

Abbat » 20 апр 2011, 22:10

Subaru Tribeca B9, USA 2005, 7 pas. Limited, color: Mahogany red pearl

Re: отчет реставрация рулевой рейки

Igor89 » 26 апр 2011, 11:39

Re: отчет реставрация рулевой рейки

ВОВ » 26 апр 2011, 12:13

Re: отчет реставрация рулевой рейки

Igor89 » 26 апр 2011, 12:19

Источник

Рулевой механизм Subaru B9 Tribeca с 2005 по 2007 год

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
рулевое управление Subaru B9 Tribeca , ремонт рулевого управления Subaru B9 Tribeca , моменты затяжки Subaru B9 Tribeca

5. Рулевой механизм

Снятие и установка

1. Установить транспортное средство на подъемник.

2. Отсоединить отрицательную клемму от аккумуляторной батареи.

3. Поднять транспортное средство и снять передние колеса.

4. Снять нижнюю защиту.

5. Снять переднюю выпускную трубу в сборе.

6. Вытащить шплинт и отвернуть корончатую гайку (1), затем при помощи съемника отсоединить наконечник (2) поперечной рулевой тяги от рычага поворотного кулака (3), как показано на рисунке ниже.

7. Снять опорную пластину (2) передней поперечной балки, боковые пластины (1) и передний стабилизатор (рис. См. выше 3. Трубки в сборе. Снятие и установка).

8. Снять соединение в центре рулевого редуктора и подсоединить виниловый шланг к трубке и соединению. Слить жидкость, вращая рулевое колесо до упора по часовой и против часовой стрелки. Слить жидкость аналогичным способом с других трубок.

1. Трубка А 2. Трубка В

9. Снять универсальный шарнир.

10. Отсоединить сначала трубку С (1) от нагнетательного шланга (3), затем отсоединить трубку D (2) от возвратного шланга (4) (см. рисунок выше Трубки в сборе. Снятие).

11. Снять кронштейн крепления (1) рулевого механизма и скобу (2). Затем снять рулевой механизм в сборе.

1. Вставить рулевой редуктор в поперечную балку, будьте осторожны, чтобы не повредить чехлы рулевого редуктора.

2. Прикрепить кронштейн редуктора и скобу. Момент затяжки 60 Н∙м.

3. Подсоединить сначала трубку D к возвратному шлангу и затем трубку С к нагнетательному шлангу. Момент затяжки 15 Н∙м.

4. Установить универсальный шарнир.

5. Подсоединить наконечник (С) поперечной рулевой тяги к рычагу поворотного кулака и затянуть при помощи корончатой гайки. Момент затяжки корончатой гайки 27 Н∙м.

При соединении не стучать молотком по крышке снизу наконечника поперечной рулевой тяги.

6. После затяжки корончатой гайки (В) до требуемого момента, затянуть гайку дальше на 60° пока отверстие под шплинт (А) не выровняется с гайкой. Установить шплинт (А) в гайку и затем застопорить шплинт, раздвинув его усики.

7. Установить передний стабилизатор.

8. Установить опорную пластинку передней поперечной балки и боковые пластины.

9. Установить переднюю выпускную трубу в сборе.

10. Установить нижнюю защиту.

11. Установить передние колеса.

12. Затянуть гайки колес до требуемого момента затяжки. Момент затяжки 110 Н∙м.

13. Опустить транспортное средство.

14. Снять рулевое колесо.

15. Выровнять центральное положение комбинированного переключателя.

16. Установить рулевое колесо.

17. Подсоединить отрицательную клемму к аккумуляторной батарее.

18. Залить жидкость в бачок и прокачать систему.

19. Проверить на наличие утечек.

20. Проверить уровень жидкости в бачке.

21. После регулировки сходимости и угла поворота управляемых колес, затянуть контргайку наконечника поперечной рулевой тяги. Момент затяжки 85 Н∙м.

При регулировке сходимости, держать чехол, как показано на рисунке, чтобы предотвратить его от поворота и скручивания. Выпрямить в случае скручивания.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник

Субару Трибека Клуб

Клуб владельцев автомобиля Subaru Tribeca

• Список форумов‹Форум владельцев Subaru Tribeca‹Основной форум
• Изменить размер шрифта
• Версия для печати

• FAQ
• Вход

Рулевая рейка

Рулевая рейка

Корк » 26 июл 2016, 20:37

Re: Рулевая рейка

Денис Ка » 26 июл 2016, 22:29

Re: Рулевая рейка

Денис Ка » 26 июл 2016, 22:35

Re: Рулевая рейка

Корк » 26 июл 2016, 22:57

Re: Рулевая рейка

Денис Ка » 27 июл 2016, 01:18

Re: Рулевая рейка

Корк » 27 июл 2016, 21:05

Re: Рулевая рейка

Денис Ка » 27 июл 2016, 23:45

Re: Рулевая рейка

Корк » 08 авг 2016, 19:38

Re: Рулевая рейка

Корк » 08 авг 2016, 19:50

Re: Рулевая рейка

Денис Ка » 09 авг 2016, 00:27

Источник

Субару Трибека Клуб

Клуб владельцев автомобиля Subaru Tribeca

• Список форумов‹Форум владельцев Subaru Tribeca‹Основной форум
• Изменить размер шрифта
• Версия для печати

• FAQ
• Вход

теч сальников рулевой рейки

Re: теч сальников рулевой рейки

eeK » 12 апр 2013, 18:06

Re: теч сальников рулевой рейки

VITAMIN3 » 12 апр 2013, 18:08

Re: теч сальников рулевой рейки

k0rneff » 17 апр 2013, 19:16

Re: теч сальников рулевой рейки

Vad » 08 июн 2013, 01:29

Re: теч сальников рулевой рейки

alex499 » 08 июн 2013, 10:21

Не спеши создавать новую тему! Поиск может помочь.

» когда садишься в Tribeca, создается такое впечатление, что она тебя обнимает «© RedVan
———————————
Tribeca 3.0 2006 USA Black
Legacy 3.6 2010 USA Blue

Re: теч сальников рулевой рейки

PadliQ » 11 сен 2013, 23:19

k0rneff писал(а): 34168XA00A стопорное кольцо рулевой тяги, в ремкомплекте рейки не идет
34191XA00A ремкомплект рейки
34191AG01A ремкомплект следящего 1
34191AG03A ремкомплект следящего 2
34190XA02A опорная втулка если есть стук помимо течи

это для америки

Богдан, вы такие ремонты делаете?
Сильно замаслены пыльники рулевой. Следящее вроде чистое.
34190XA02A опорная втулка если есть стук помимо течи — 1 шт., или с 2 сторон ставится?

Оnly dead fish follows the stream.

Re: теч сальников рулевой рейки

Colonel Mike » 12 сен 2013, 14:08

k0rneff писал(а): 34168XA00A стопорное кольцо рулевой тяги, в ремкомплекте рейки не идет
34191XA00A ремкомплект рейки
34191AG01A ремкомплект следящего 1
34191AG03A ремкомплект следящего 2
34190XA02A опорная втулка если есть стук помимо течи

это для америки

Богдан, вы такие ремонты делаете?
Сильно замаслены пыльники рулевой. Следящее вроде чистое.
34190XA02A опорная втулка если есть стук помимо течи — 1 шт., или с 2 сторон ставится?

Re: теч сальников рулевой рейки

k0rneff » 20 сен 2013, 11:18

Ремонт рулевой рейки стоит 5400 по времени 4-5 часов.
+ ремкомплекты
+ возможно тяга/и и пыльники рейки зависит от состоянии.

Для точной цены по ремкомплектам нужен вин

Re: теч сальников рулевой рейки

k0rneff » 20 сен 2013, 11:20

k0rneff писал(а): 34168XA00A стопорное кольцо рулевой тяги, в ремкомплекте рейки не идет
34191XA00A ремкомплект рейки
34191AG01A ремкомплект следящего 1
34191AG03A ремкомплект следящего 2
34190XA02A опорная втулка если есть стук помимо течи

это для америки

Богдан, вы такие ремонты делаете?
Сильно замаслены пыльники рулевой. Следящее вроде чистое.
34190XA02A опорная втулка если есть стук помимо течи — 1 шт., или с 2 сторон ставится?

Re: теч сальников рулевой рейки

alex499 » 21 окт 2013, 12:00

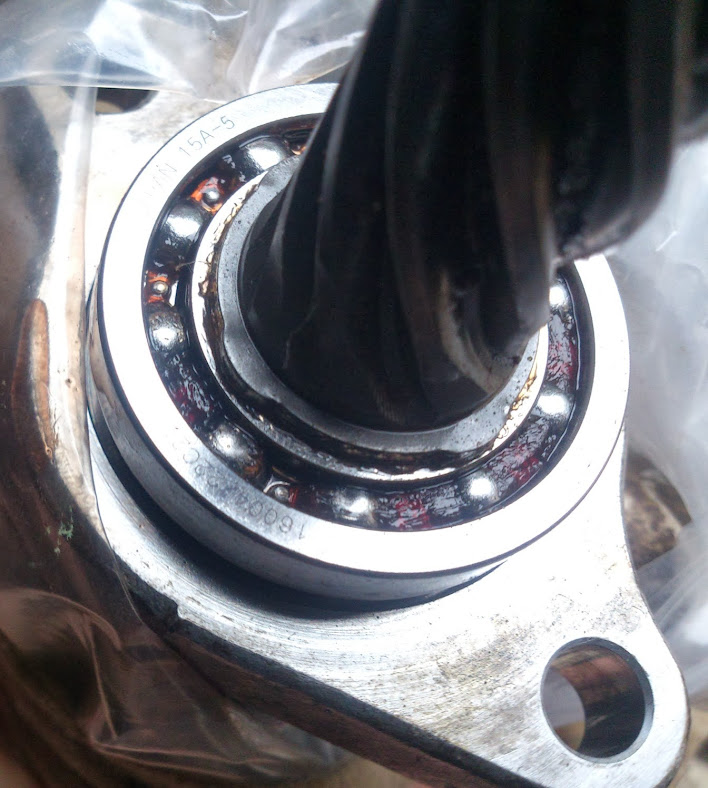

Картинки в помощь указанной выше проблемы.

Если течь или следы масла на крышке 34928А (34136-AG00A), можно обойтись заменой сальников из ремкомплекта 34190В (34191-AG01A) за 300 рублей, сальники В1 и В2,
а не покупать полный ремкомплект 34113 (34113-XA00A-9E) за 6-7-10 тысяч.

Если говорить об износе вала, то может быть из-за выхода из строя подшипника. Его можно подобрать, номер оригинала 16004/22С2 Japan 15А-5
