Sven ms 2100 схема

Мультимедийная акустика в ценовом диапазоне $100-$150 является весьма интересным предметом для исследования. Конкуренция в этом сегменте высока и покупатели уже достаточно требовательны к качеству звука, а их запросы очень разнятся. Кто-то желает купить классическую стереоакустику (формата 2.0), не утруждаясь ее расстановкой в помещении, а кто-то присматривается к многоканальным комплектам (формата 5.1), желая создать на базе ПК импровизированный домашний кинотеатр.

При этом многоканальную акустику мало купить: для достижения оптимального звучания ее еще надо правильно расставить в комнате и настроить источник звука, учитывая особенности конкретного помещения. Без этих действий вся затея с окружающим звуком будет бессмысленной. Если же пользователь чаще будет слушать музыку, чем смотреть кино, но при этом желает получить больше баса, чем с обычной настольной стереоакустикой, то, возможно, стоит присмотреться к переходному варианту − системам формата 2.1 (стереоколонки с сабвуфером).

Именно к такому виду относится тестируемый комплект SVEN MS-2100. Он попадает в один ценовой диапазон с решениями других известных компаний, но при этом наличие сабвуфера обещает расширенный частотный диапазон, а кард-ридер и интерфейс USB позволяют слушать музыку вовсе без подключения к ПК. Что приобретет или потеряет покупатель, выбрав акустику 2.1 вместо 2.0 за эти деньги? В данном обзоре мы постараемся это выяснить.

Спецификация

Количество каналов звучания

2.1 (стереоакустика с сабвуфером)

Выходная мощность, Вт (RMS)

Размеры динамиков, мм

СЧ Ø 80; ВЧ Ø 37

Частотный диапазон, Гц

Материал корпуса акустики

2 х стерео-RCA, FM-приемник, интерфейс USB и слот SD для внешних носителей

Страничка устройства в Сети

Упаковка и комплектация

Упаковка тестируемой модели достаточно крупная. Она сразу намекает, что внутри находится не «игрушечная» акустика. На лицевую сторону коробки нанесено изображение комплекта поставки SVEN MS-2100 и упоминание о ее основных особенностях. Среди них: применение интерфейса USB, наличие кард-ридера SD и поддержка двух стереовходов RCA. Удачным выглядит наличие пульта ДУ, дисплея и добавление FM-приемника − все это повышает удобство и универсальность новинки в целом. SVEN не забыла упомянуть и материал корпуса акустики: MDF.

На одну из боковых граней вынесены достаточно подробные технические характеристики, которые также указаны выше в таблице спецификации.

На другой грани упаковки перечислена комплектация и приведены фото пульта ДУ и дисплея с разъемом SD и портом USB.

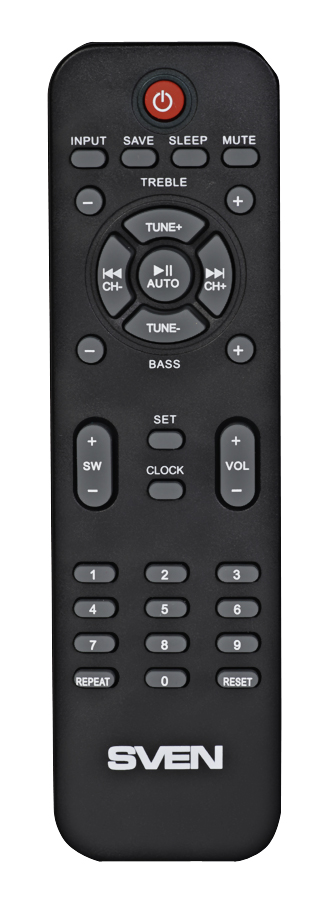

Комплектация включает в себя все необходимое для работы системы. Есть даже крепления для подвешивания сателлитов на стены. Акустические кабели, пульт ДУ с батарейками, антенный кабель и шнур 2 х RCA 3,5 мм тоже входят в комплект поставки.

Внешний вид

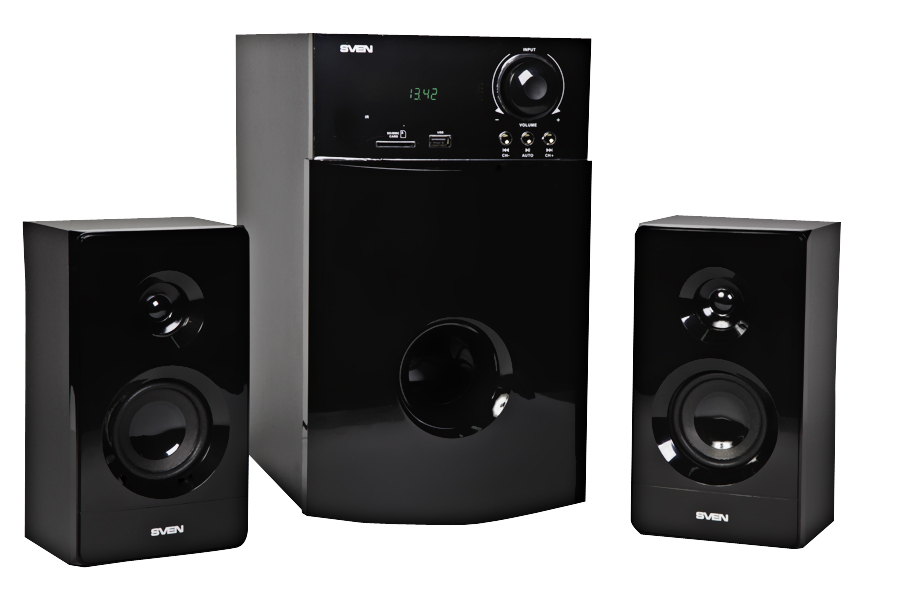

Акустическая система SVEN MS-2100 достаточно крупная. Под сабвуфер нужно будет выделить подходящее место в комнате. Да и стереоколонки не самые маленькие и потребуют некоторое пространство на рабочем столе.

Дизайн классический и строгий. Вставки из черного глянцевого пластика немного его разбавляют, но охотно покрываются пылью и отпечатками пальцев.

Пассивные двухполосные сателлиты используют корпуса закрытого типа с довольно тонкими стенками. Спереди они полностью прикрыты декоративной пластиковой накладкой без защитной сетки. Сзади располагаются пружинные клеммы и два отверстия для установки настенного кронштейна.

В основании колонок есть прорезиненные подставки, приподнимающие их на несколько миллиметров над поверхностью стола.

Львиная доля массы всего комплекта SVEN MS-2100 приходится именно на сабвуфер. Это ожидаемо, так как в нем расположен довольно крупный низкочастотный динамик диаметром 176 мм и усилительная часть.

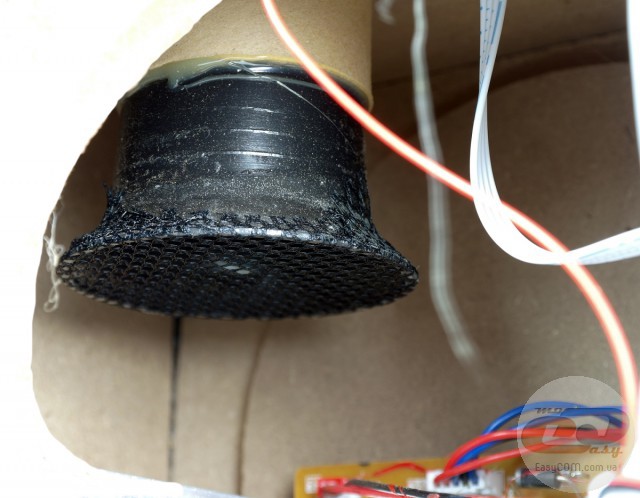

На переднюю панель выведены все элементы управления и раструб фазоинвертора. Колесико регулятора громкости одновременно служит селектором входов: для их выбора нужно нажать на регулятор. Под ним расположились клавиши управления воспроизведением, активные при подключении носителей SD или USB.

На боковую стенку сабвуфера выведен динамик, прикрытый защитной тканью.

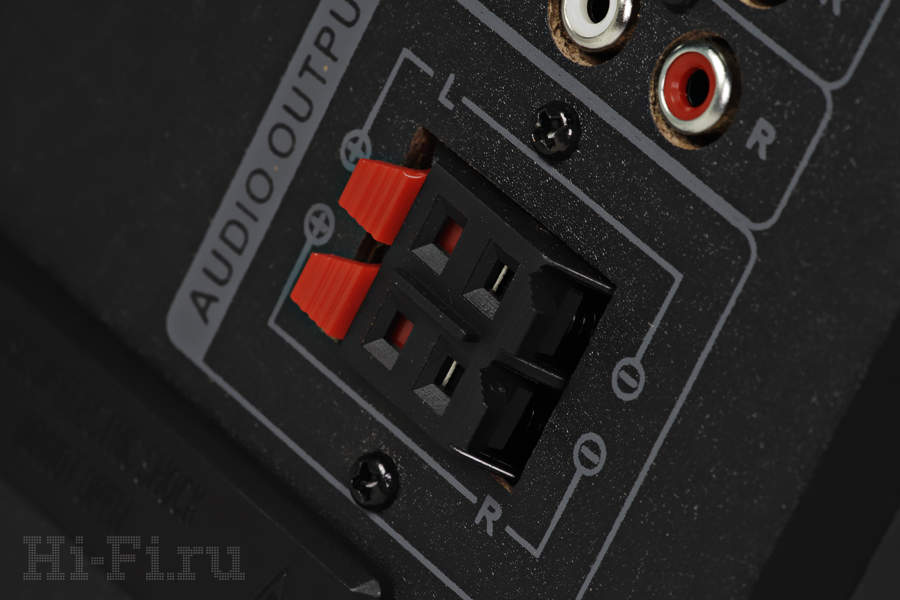

В тыльной части расположен несъемный кабель питания и сетевой выключатель, разъем RCA для подключения антенного кабеля и два стерео-RCA для подключения других источников звука. Пружинные клеммы служат для подключения сателлитов к блоку усилителя.

Сабвуфер опирается на массивные резиновые ножки, благодаря которым ему не страшны неровности пола.

Корзина НЧ-динамика − штампованная, а магнитная система − вентилируемая. Ее размер кажется вполне адекватным для акустики такого ценового диапазона. С обратной стороны на фланце есть уплотняющая прокладка, которая служит для предотвращения нежелательного движения воздуха.

На динамике указано номинальный импеданс (8 Ом) и мощность (30 Вт).

Усилительная часть оснащена радиатором, рассеивающим тепло внутри корпуса. С учетом фазоинверторного оформления и невысокой общей мощности, такое решение выглядит оправданным. Внутренний порт фазоинвертора защищен тканевой прокладкой, которая не препятствует воздушному потоку, но защищает сабвуфер от проникновения посторонних предметов или насекомых.

Тестирование и оценка качества звучания

Для тестирования акустической системы SVEN MS-2100 использовался следующий стенд:

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ)
Turbo Boost: enable
C1E: enable

ASUS Z77-V PRO/Thunderbolt

ASUS Xonar D-KARAX

SAMSON C01U (SAC01UCW)

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

ASUS DRW-1814BLT SATA

Seasonic X-560 Gold (SS-560KM Active PFC)

CHIEFTEC Libra LF-01B (скорость вращения вентиляторов минимальная)

Размеры комплекта SVEN MS-2100 намекают на то, что акустика уже достаточно «взрослая» и может продемонстрировать проработанное звучание в довольно широком диапазоне частот. Внушают оптимизм и двухполосные сателлиты. Отметим, что до покупки комплекта лучше заранее определить место его установки и освободить пространство. Желательно не располагать сабвуфер вплотную к стенке и не закрывать порт фазоинвертора. В нашем случае колонки располагались на рабочем столе по бокам от монитора, а сабвуфер − на полу, в метровой дальности от ближайшей стены.

Прослушивание оставило в целом неплохие впечатления. Несмотря на двухполосную конструкцию, сателлиты имеют ограниченный частотный диапазон. На некоторых композициях (в основном инструментальной и классической музыки) создавалось впечатление, что играет один широкополосный динамик. Звучание показалось несколько искусственным и отстраненным. Электронную музыку комплект отыгрывает лучше, а особенности звучания не так заметны.

Отметим работу сабвуфера. В нейтральном положении регулятора басов не было паразитных призвуков корпуса даже на громкости выше среднего. Низкочастотные эффекты не сбивают с ног, да и мощность к этому не располагает, но со своей задачей дополнить звучание сателлитов сабвуфер полностью справляется. Не стоит повышать уровень громкости до экстремального, ведь комплект для этого не предназначен, равно как и завышать уровень басов, иначе проявится гул, не имеющий ничего общего с качественным басом.

Выводы

Прослушав и детально рассмотрев комплект SVEN MS-2100, мы пришли к выводу, что его главным преимуществом является высокая функциональность. Если встроенным радиоприемником сейчас мало кого удивишь, то наличие порта USB и разъема SD все еще редкость для мультимедийной акустики. Комплект получился автономным и независимым от ПК, а управление − удобное и наглядное. Отметим беспроводной пульт ДУ, на который выведены все необходимые функции.

Звучание оставило о себе смешанные впечатления. Да, комплект демонстрирует более уверенные басы, нежели системы 2.0 той же стоимости, но достигается это за счет упрощения средних и высоких частот (способности сателлитов нельзя назвать выдающимися).

В итоге, мы можем посоветовать комплект SVEN MS-2100 любителям электронной и клубной музыки, которые предпочитают слушать композиции не только с ПК, но и со сменных носителей.

• наличие кард-ридера SD и интерфейса USB;
• беспроводной пульт ДУ;
• звучание сабвуфера;
• приятный дизайн всей системы;
• корпуса из MDF.

• звучание сателлитов недостаточно проработанное.

Выражаем благодарность компании SVEN за предоставленную для тестирования акустическую систему.

Мы в социальных сетях

Главное меню

Реклама на сайте

В этом разделе находятся схемы ресиверов и активной акустики SVEN.

Любую из этих схем Вы можете скачать (схемы внизу страницы во вложениях). Причем скачать Вы можете все это совершенно бесплатно, без регистрации, без СМС, без файлообменников и прочих скрытых сложностей.

Для просмотра файлов Вам потребуются архиваторы WinRAR, 7z и программы для просмотра файлов в формате pdf, все это Вы можете скачать на нашем сайте в разделе софт.

Схема усилителя SVEN IHOO MT 5.1R

схема активных колонок SVEN 611

Схема сабвуфера SVEN HA-675W, HA-680W

Схема Активной Акустической Системы SVEN (BF-21)

Схема ресивера SVEN HR-986

Схема ресивера SVEN HR-970

Схема ресивера SVEN HR-945

Схема активной акустической системы SVEN SPS-910

Схема активной акустической системы SVEN 848

Схема активной акустической системы SVEN SPS-850

Схема активной акустической системы SVEN SPS-870

Схема усилителя SVEN SPS-820

Схема активного сабвуфера SVEN HA-450T (HT-450)

Схема блока усилителя акустической системы SVEN HA-1410T

Схема ресивера SVEN HR-925

Схема активной акустической системы SVEN HT-410

Схема активного сабвуфера SVEN HA-620M, 620W

Цена — 3 600 руб. (Sven MS-1820)

Цена — 5 390 руб. (Sven MS-2000)

Цена — 7 200 руб. (Sven MS-2100)

Правильная аудиосистема для компьютера обязана в равной степени хорошо не только воспроизвести музыку, но и дополнить игры и фильмы впечатляющим звуковым оформлением. Если при этом не сбрасывать со счетов требования компактности и адекватной цены, то трифонику практически нет альтернативы.

В ассортименте компании Sven комплекты 2.1, состоящие из сабвуфера и пары сателлитов, занимают значительную долю. В данной статье мы рассмотрим одну из наиболее интересных топовых серий фирмы, состоящую из трех моделей, выполненных в конфигурации трифоник, и сочетающих классическую, проверенную временем конструкцию и современный дизайн. Фронтальные панели всех трех элементов трифоника выполнены из глянцевого черного пластика, мастерски имитирующего рояльный лак, что выглядит стильно и модно. Мультимедийная акустика в современном понимании – уже не просто пара колонок, подключаемых к компьютеру. В данном случае это практически самодостаточная аудиосистема, способная без посредников воспроизводить музыку с флеш-карт формата SD или внешних накопителей с интерфейсом USB. При этом поддерживаются самые распространенные форматы мультимедийных файлов mp3 и WMA. Есть здесь и возможность принимать радиотрансляции в FM диапазоне. Таким образом, чтобы включить фоновую музыку необязательно задействовать компьютер или иной источник звуковой информации.

Для подключения внешних источников предусмотрены два аналоговых входа на разъемах RCA, а в комплекте идет кабель со штекером миниджек. Все порты размещены на тыльной стороне сабвуфера, а органы управления и информационное табло – на лицевой. В басовом модуле системы смонтирована вся электроника – усилительные модули мощностью 50Вт для басового драйвера и по 15 Вт на каждую колонку (для старшей модели серии). Пассивные сателлиты подключаются к сабвуферу посредством стандартных пружинных клемм. Это облегчает замену акустического кабеля при необходимости на более длинный или качественный. Сабвуфер выполнен в корпусе из массивного МДФ с фазоинвертором. Порт направлен к слушателю, а 17,6-сантиметровый динамик находится на правой стороне корпуса.

Управлять системой удобно – барабанный регулятор громкости при нажатии переключает источники звука, три клавиши отвечают за контроль воспроизведения и переключение дорожек. Небольшой дисплей отображает всю необходимую информацию о текущем состоянии устройства – частоту выбранной FM-радиостанции, номер воспроизводимого трека, положение регуляторов тембров, текущий режим работы и так далее. Если сабвуфер убран под стол или требуется работать с комплектом, находясь на некотором расстоянии, поможет инфракрасный беспроводной пульт ДУ полноразмерного формата, который идет в комплекте.

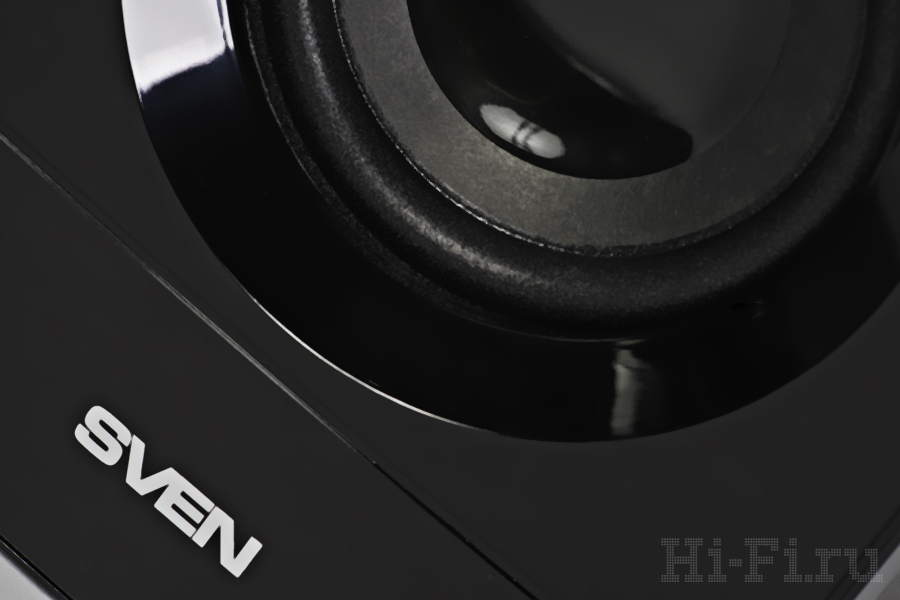

Сателлиты представляют собой двухполосные колонки с 80-мм среднечастотным динамиком и 37-мм твитером. Корпуса закрытого типа отличаются небольшой глубиной, что дает значительный простор в их размещении. Предусмотрены в комплекте и настенные крепления.

Звучание настроено на эффектность. Сабвуфер выдает пусть не самый глубокий, но выразительный и ритмичный бас, а сателлиты дополняют его ярким и масштабным стереоэффектом. Для кино и видеоигр это можно назвать оптимальным сочетанием, а при работе с качественной аудиокартой можно отметить также четкую локализацию эффектов и масштабную сцену. Музыке несколько недостает насыщенности среднего диапазона, но тут многое зависит от репертуара – техно, ряд направлений рока и поп мало что от этого теряют.

Если функциональные аспекты и общая концепция модели показались интересными, но хочется еще большей экономии, то можно рассмотреть в качестве альтернативы младшие модели серии с индексами MS-1820 и MS-2000. По функциональным возможностям они полностью совпадают со старшей моделью, но имеют меньшую мощность. Входящие в комплект сателлиты лишены твитеров, а также несколько иначе организованы органы управления. Характер звучания при этом получается, конечно, попроще, но в пересчете на вложенные средства остается приемлемым вариантом.

На рисунке 1 представлены графики амплитудно-частотной характеристики сабвуфера и сателлитов комплекта акустических систем Sven MS-2100. Выявленные частотные искажения акустики позволяют говорить о выраженном акценте в области высоких частот. Устранить это явление поможет активная эквализация указанного интервала. Возможности сабвуфера определяют нижнюю граничную частоту на отметке 45 Гц (-10 дБ). Динамический потенциал системы не слишком высок. При уровне звукового давления 88 дБ на 1 метре нелинейные искажения практически полностью выбирают допустимую область различимости (рис. 2).

Тип – стереосистема | Название – Sven MS-2100 | Форматы дисков – нет | Док-станция iPod – нет | USB – да | Диапазоны тюнера – FM | Поддерживаемые кодеки аудио – MP3, WMA | Bluetooth – нет | Сетевые интерфейсы – нет | NFC – нет | Аудиовходы – 2хRCA (2) | Динамики – ВЧ: 2 х 2,7 см, СЧ: 2 х 8,0 см, НЧ 1 х 17,6 см | Мощность, Вт – 80 | Габариты, см – 12 х 21,6 х 10,3 (колонка), 19,8 х 34,5 х 30,0 (сабвуфер) | Масса, кг – 8 (общая)
