Ремонт щитка приборов мерседес спринтер

Комбинация приборов Mercedes Sprinter (W906) / Volkswagen Crafter с 2006 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Mercedes-Benz Sprinter , скачать электросхему Mercedes-Benz Sprinter , панель приборов Mercedes-Benz Sprinter , система освещения Mercedes-Benz Sprinter , магнитола Mercedes-Benz Sprinter , аудиосистема Mercedes-Benz Sprinter , стеклоочиститель Mercedes-Benz Sprinter , регулировка фар Mercedes-Benz Sprinter , коды ошибок Mercedes-Benz Sprinter , электросхема Volkswagen Crafter , скачать электросхему Volkswagen Crafter , панель приборов Volkswagen Crafter , система освещения Volkswagen Crafter , магнитола Volkswagen Crafter , аудиосистема Volkswagen Crafter , стеклоочиститель Volkswagen Crafter , регулировка фар Volkswagen Crafter , коды ошибок Volkswagen Crafter

2. Комбинация приборов

1. Контрольная лампа системы предпускового подогрева.
2. Контрольная лампа центробежной силы/ тяги.
3. Контрольная лампа уровня охлаждающей жидкости.
4. Указатель левого сигнала поворота.
5. Контрольная лампа системы стоп/старт двигателя.
6. Контрольная лампа ABS.
7. Контрольная лампа системы контроля давления в шинах.
8. Контрольная лампа низкого уровня омывателя ветрового стекла.
9. Контрольная лампа ESP.
10. Контрольная лампа тахографа.
11. Контрольная лампа незакрытой двери.
12. Контрольная лампа индикатора износа тормозных колодок.
13. Указатель правого сигнала поворота.
14. Контрольная лампа не пристегнутого ремня безопасности.
15. Контрольная лампа стояночного тормоза.
16. Контрольная лампа системы дневного освещения.
17. Контрольная лампа устройства регулировки высоты подвески.
18. Контрольная лампа системы круиз — контроля.
19. Контрольная лампа иммобилайзера.
20. Контрольная лампа дальнего света.
21. Контрольная лампа сажевого фильтра.
22. Контрольная лампа перегорания лампочки.
23. Контрольная лампа давления моторного масла.
24. Контрольная лампа генератора.
25. Контрольная лампа резерва топлива.
26. Контрольная лампа высокой температуры охлаждающей жидкости.
27. Контрольная лампа неисправности подушек безопасности.
28. Контрольная лампа неисправности тормозной системы.
29. Контрольная лампа EOBD.

Снятие комбинации приборов

1. Повернуть ключ зажигания в положение «OFF» и выключить все электрические приборы.

2. Осторожно вставить крюк 3370 между комбинацией приборов и козырьком комбинации приборов, указано стрелками.

3. Извлечь комбинацию приборов при помощи крюка 3370.

4. Снять комбинацию приборов из приборной панели, потянув ее в направлении указанном стрелкой, как показано на рисунке.

5. Нажать стопорное приспособление (1) и потянуть разъем в направлении указанном стрелкой, чтобы отсоединить разъем.

Установка комбинации приборов

Установку произвести в порядке обратном снятию.

Источник

Mercedes-Benz Sprinter 2.9 TDi › Logbook › Замена панели приборов.

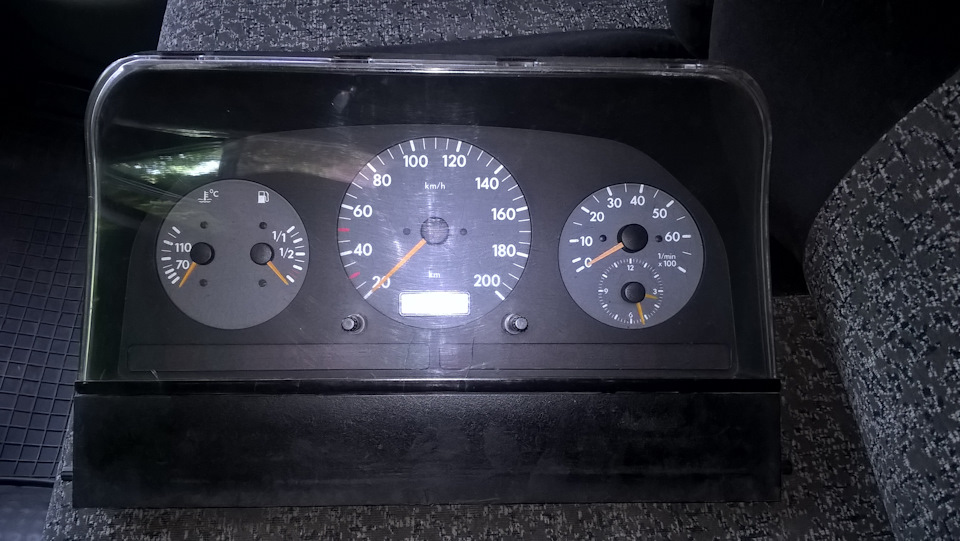

Попалась мне понель с двумя дисплеями, решил поменять

Mercedes-Benz Sprinter 1999, engine Diesel 2.9 liter., 122 h. p., Rear drive, Manual — electronics

Comments 14

Здравствуйте Вы непродаете щиток приборов с тахометром?

Здравствуйте. Я попродавал .

Взял бы такую, но у меня градусы не показывает

Круть! Ещё бы тахометр!)

Да, но всё впереди. Будем искать.

А со старого не переставить?

Если бы, там плата цельная идёт я только что разбирал смотрел.

Я можно сказать нашёл со всем, но только в понедельник точно будет известно наличия и цену. А эти на запас или продам, хотя уже есть покупатель.

Согласен, редкие они в наших краях особенно!

Да редкие. Их сразу разбирают.

А как подключил термометр?

А у меня в проводке заложен. И датчик под бампером стоит.

А как подключил термометр?

Посмотри под проборкой есть синий провод один с разъёмом он идёт. И подключается он с левой стороны возле датчика топлива и температуры

Источник

Ремонт щитка приборов мерседес спринтер

Доброго времени суток, даже не знаю с чего начать, сейчас попробую.
Sprinter (дельфин) приехал в сервис что бы в щитке приборов установить размер шин, так как поменял резину, подключили Star (compact 4 с последними обновлениями и аддонами) при попытке входа в меню «Отображение кодировочных данных» появляется предупреждение что «Одна из действительных кодировок неверна или отсутствует», после пропуска этого сообщения появляется табличка с ошибкой:
«CSV v7.3.8.0: transp/flashen/sgcsd/KI906, line 1778
Имеется проблема со связью или с программным обеспечением или с а./м.
Error reading Fragmeaning — object in file, /transp/906Kombi/KI/SST/fmki906sgs’table’VCD_WIA_defaults’ — Fragment «Werte meaining» M651 KW95-120 KM40VAR STARR 906T17FJ05!
И вот таких ошибок 38 штук, только меняется последние цифры, после этих 38 ошибок появляется последняя ошибка : Das Error message = «Unbale to load single source item: Werte», Error type =12. Error code=9/
После этого открывается список возможных изменений (например язык, время, наличие/отсутствии раздаточного моста/ размер шин и т.д.), но отсутствует кнопка в Stare что бы откорректировать любые эти данные!

Сделали онлайн обновление программного обеспечения Комбинации приборов проблема не решилась. ( на данный момент актуальное п/о)

Кстати на заметку, у клиентов есть свой Star и по их словам у них раньше все работало, и как они говорят, они в мерседес сервисе обновили п/о блоку управления двигателем и после этого у них появилась данная проблема.

Вопрос эта проблема в щитке приборов или что нибудь другое?

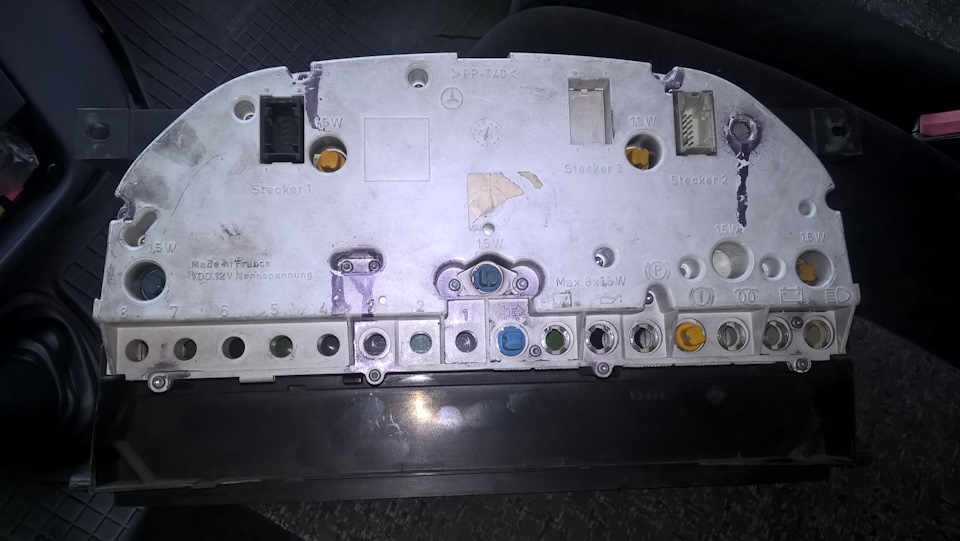

вот пара фото(извините за плохое качество):
[IMG] [/IMG]
[IMG] [/IMG]

Источник

Ремонт панелей, щитков приборов Mercedes, Audi, Volkswagen

Электроника на автомобилях Мерседес, Ауди, Фольксваген становится всё сложнее и функциональнее. Тем чаще в ней возникают дефекты. Например, становится востребованной услуга по ремонту панели приборов, потому что стоимость замены такой электроники выливается «в копейку».

При замене следует учитывать, что в некоторых панелях приборов располагается иммобилайзер и машина без них не заведётся. А в большинстве торпед содержатся кодировки автомобиля, конфигурация блоков управления, ну и конечно, пробег, и сервисные интервалы.

Основные неисправности панели щитков приборов

В зависимости от конфигурации панели, в ней ломается большинство элементов, из которых она состоит. Например, к нам обращаются люди в следующих случаях:

не работает спидометр Мерседес 140, 190, 210, w202, Вито 638 639, Спринтер – стрелка скорости лежит;

панель приборов не включается на Мерседес, дисплей загорается и тухнет;

при включении зажигания не загорается панель приборов;

не работает стрелка спидометра, стрелка тахометра не поднимается, не отображаются обороты на щитке приборов на Mercedes W203, W204, W211, W463, W169, W221, W212, W220, W208, W210;

на одном или нескольких дисплеях появились полоски, изображение нечёткое, может потребоваться ремонт приборной панели Мерседес;

отсутствует подсветка панели приборов, либо щиток моргает на Мерседес E- C- S- ML- GL-класса , Ауди A4, Q7 , Фольксваген Туарег, Порше Ка ен, Кайман, Панамеро ;

не работает стрелка бензобака Мерседес, щиток не показывает уровень топлива;

не отображается пробег, вместо пробега светятся чёрточки;

панель приборов моргает полностью, либо частично;

на панели приборов не работает стрелка температуры, она не поднимается, либо живёт своей жизнью;

не загораются лампочки на панели приборов, хотя дисплей и стрелки работают;

панель приборов включается, но нет подсветки дисплея, либо не работает только дисплей;

по диагностике считывается внутренняя неисправность панели приборов, «обратитесь в сервис»;

не работает какая-либо из индикаторных лампочек, либо наоборот – постоянно светится (check engine, уровня масла, подушки безопасности, srs, дальнего света, поворотников, противотуманок, abs (esp));

нужна русификация приборной панели;

тухнет дисплей на Мерседес, может потребоваться замена панели приборов Мерседес ;

щиток моргает на Мерседес;

сгорела панель приборов Мерседес;

требуется ремонт или замена дисплея на щитке приборов Мерседес.

Отдельно стоит вопрос по переделке американских щитков в европейские, когда машина пришла из США, шкала в милях, температура в фаренгейтах, меню панели на английском языке. Также существуют переделки обычных панелей в тюнингованные. В случае с Mercedes, это AMG, Brabus или Carlsson конфигурация панели. Данные переделки, в зависимости от типа торпеды, включают в себя замену светодиодов, шкал ламп подсветки, стрелок и перепрограммирования на другой софт.

Проблемы неквалифицированного ремонта панели приборов Мерседес и других иномарок

Основная проблема в том, что существуют тысячи конструкций панели приборов и начинающему мастеру или специалисту, занимающемуся автоэлектроникой в регионе, где нет большого потока заказов, просто невозможно учесть все «подводные камни» в ремонте щитков. Из-за этого качество ремонта сильно «хромает», и падает доверие клиентов к ремонту.

В нашей лаборатории более половины обращений клиентов – это случаи после неудачного ремонта в гаражных условиях. Современную панель приборов невозможно починить «на коленках» или не имея большого опыта в данной сфере. Проблема не в том, насколько аккуратно панель пробовали починить, как трепетно её разбирали и собирали назад, а в том, что в каждой торпеде есть ряд технологических тонкостей, которые даже опытный мастер не может знать заранее.

Например, в грузовых панелях после вмешательства постоянно страдает программное обеспечение, панель то запускается, то нет. В старых авто мобилях S-class после неудачного ремонта постоянно сгорает плата из-за того, что запасных частей для ремонта подсветки просто не выпускают уже десятки лет и аналог подобрать крайне трудно и тогда требуется замена дисплея на Мерседес . В торпедах Порше и Ауди «кулибины» обычно повреждают стрелки, в Мерседесах ломаются дисплеи и начинают «глючить» сами платы, как бы аккуратно с ними не обращались. Проблема кроется в специализации, а не во внимательном отношении.

Обращаясь к нам, вы получается гарантию до 1 года, официальные документы, работу мастера, специализирующегося именно на вашем дефекте, имеющего за плечами десятки исследований, необходимую документацию и отлаженные технологии ремонта, дилерское оборудование и возможность ремонта панели приборов в заводских условиях на производстве, невысокую цену за столь качественный ремонт.

Более подробную информацию по конкретному поколению панелей можете найти в каталоге списка неисправностей панелей приборов . В разделе «Отзывы» смотрите примеры работ по панели приборов .

Выполним надёжный ремонт панели приборов на заводском оборудовании
